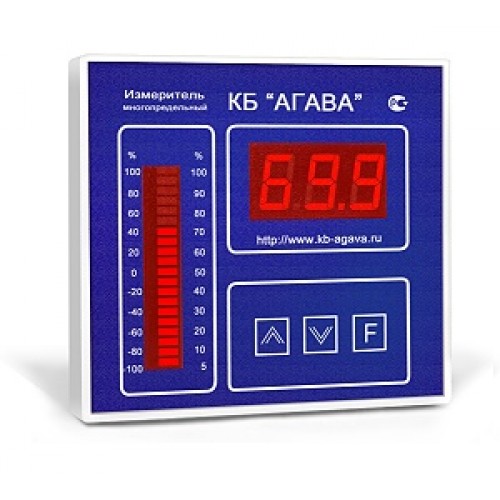

АДН-10.2.6 многопредельный измеритель давления с функцией коррекции измеренного значения по температуре КБ Агава

Прибор предназначен для:

непрерывного измерения значения избыточного давления воздуха, природных и других газов, не агрессивных к материалам контактирующих деталей (кремний, сталь);

низкочастотной фильтрации сигнала избыточного давления;

формирования дискретных выходных сигналов при достижении давления заданных уровней (уставок);

коррекции сигнала давления по температуре;

формирования токового выходного сигнала 4–20 мА, пропорционального скорректированному значению давления;

индикации значений скорректированного давления, измеренного давления, температуры (постоянно отображается скорректированный сигнал давления, есть возможность оперативного просмотра измеренного сигнала давления и температуры).

Входы:

аналоговый входной сигнал температуры (корректирующий) – ток 4–20 мА.

Выходы:

количество дискретных выходов – 2:

тип выходного ключа – транзистор с открытым коллектором, в цепи которого установлен токоограничивающий резистор сопротивлением 51 Ом;

коммутируемое напряжение – постоянное, не более 24 В;

коммутируемый ток не более 35 мА;

аналоговый выходной сигнал – ток 4–20 мА.

Режимы работы прибора:

режим коррекции текущего значения выходного параметра;

режим измерителя (функция коррекции отключена).
