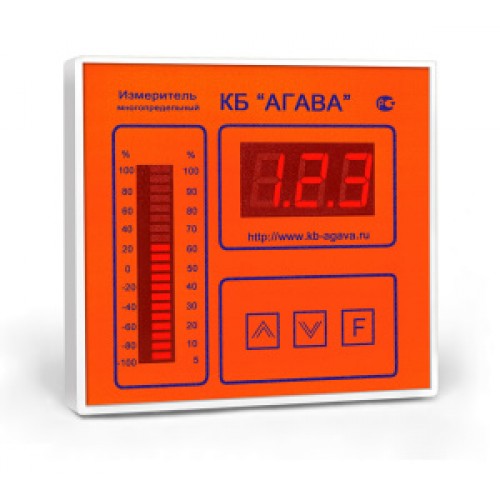

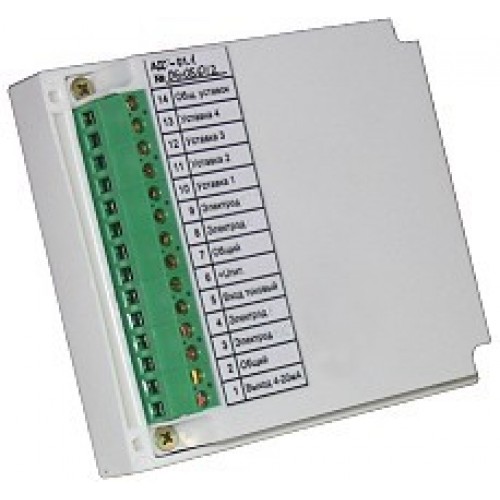

АДО-01 динамический корректор содержания кислорода КБ Агава

Функционально устройство располагается в обратной связи контура автоматического регулирования давления воздуха. Прибор корректирует уровень сигнала давления воздуха в соответствии с кривой соотношения «давление воздуха / содержание кислорода». Скорректированный токовый сигнал поступает на вход регулятора.

Если в качестве исполнительного механизма используется электрифицированная заслонка, то, с точки зрения теории автоматического регулирования, сам регулятор представляет собой последовательно соединенные интегратор и усилитель мощности.

Входы:

аналоговый входной сигнал, пропорциональный измеренному давлению воздуха перед горелкой – ток 4–20 мА;

аналоговый входной сигнал, пропорциональный измеренному содержанию кислорода в отходящих газах – ток 4–20 мА.

Выходы:

аналоговый выходной сигнал, пропорциональный скорректированному с учетом содержания кислорода давлению воздуха – ток 4–20 мА;

два дискретных выхода типа «открытый коллектор».

Диапазоны и индикация:

диапазоны величин давления воздуха:

первый – 0–2,5к Па;

второй – свободно программируемый диапазон с границами от 0 до 9,99 кПа;

диапазон измерения содержания кислорода от 0 до 100 %;

постоянно отображается входной сигнал давления воздуха, есть возможность оперативного просмотра скорректированного сигнала давления воздуха, входного сигнала содержания кислорода, текущего задания содержания кислорода, вычисленного по таблице;

сигнализация о достижении предела корректировки снизу или сверху путем выдачи сигнала на соответствующие дискретные выходы.

Режимы работы прибора:

режим коррекции текущего значения выходного параметра;

режим настройки.
