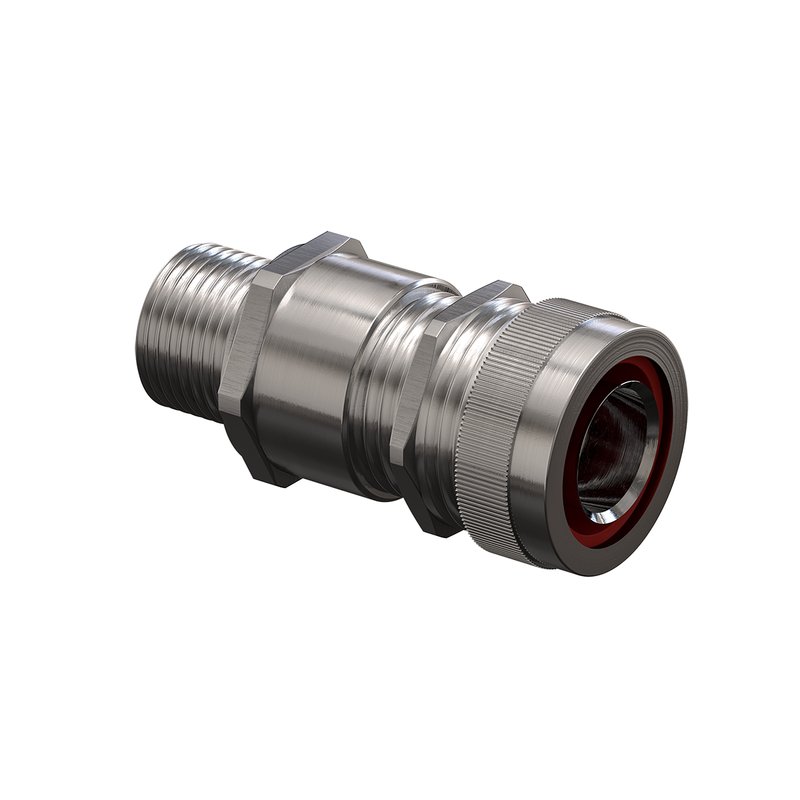

АВВКУ-Н-20 М20Х1,5 ввод взрывозащищенный кабельный стальной

Eх e – защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.

Ех d – взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.

Ех nR – вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R – для оболочек с ограниченным пропуском газов.

Ex ta – защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.

АВВКу предназначен для монтажа кабелей, имеющих ленточную, проволочную, сетчатую броню к взрывозащищенному электротехническому оборудованию с маркировкой Ех е/Ex d (внутренний объем взрывонепроницаемой оболочки более или менее 2 литров). Для зон 1 и 2 по ГОСТ IEC 60079-14-2013 и зон 21/22 по ГОСТ IEC 61241-1-2-2011.

СВВКм предназначен для монтажа небронированных кабелей, проложенных в металлорукаве в зонах согласно ГОСТ IEC 60079-14-2013 (зоны 1/2) и ГОСТ IEC 61241-1-2-2011 (зоны 21/22). Значительно сокращает издержки на монтаж и повышает надежность соединения. Конструкция защищена патентом.

Кабельные вводы иных типоразмеров для других типов кабеля/подводки, не указанных в таблице ниже, возможно согласовать по запросу.

Технические характеристики

Сертификат соответствия: Технический регламент таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Маркировка взрывозащиты: 1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X.

Степень защиты от внешних воздействий: IP66 / IP68 (по ГОСТ 14254-96).

Температура эксплуатации: -60 до +130 °С.

Материал корпусных деталей: никелированная латунь / нержавеющая сталь.

Материал уплотнения: силикон.

Тип уплотнения: компрессионное уплотнение по наружной оболочке кабеля.

Модификации

АВВКу – взрывозащищенный кабельный ввод для всех типов бронированных кабелей
Тип кабельного ввода (код)	Материал	Тип резьбы (стандарт)	Диаметр внутренней оболочки кабеля	Диаметр внешний оболочки кабеля	Размер под ключ	Общая длина	Длина резьбы	Вес, кг
АВВКу-20	Никелированная латунь	М20×1,5	5,5 – 8 8 – 10,5 10,5 – 13	10 – 15 14 – 19	30	79	15	0,231
АВВКу-Н-20	Нержавеющая сталь

СВВКм – взрывозащищенный кабельный ввод для небронированных кабелей в металлорукаве
Тип кабельного ввода (код)	Материал	Тип резьбы (стандарт)	Диаметр кабеля	Диаметр металлорукава внутренний/наружный	Тип металлорукава	Размер под ключ	Общая длина	Длина резьбы
CВВКм-20	Никелированная латунь	М20×1,5	6 – 14	14/21,5	РЗ ЦХ 15 МРПИ15 ГЕРДА-МГ-15 ГЕРДА-МГ-16	27	59	15
CВВКм-Н-20	Нержавеющая сталь
