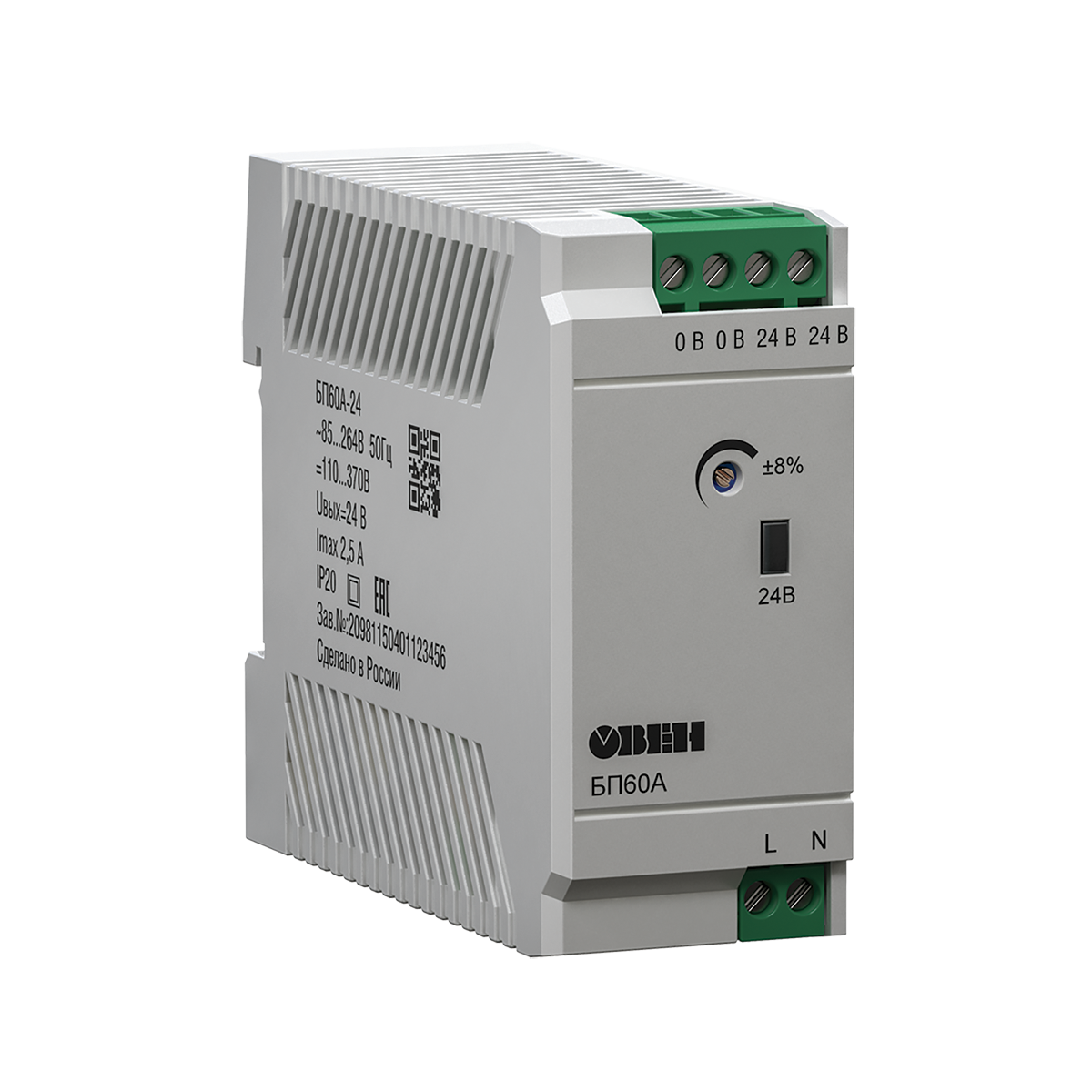

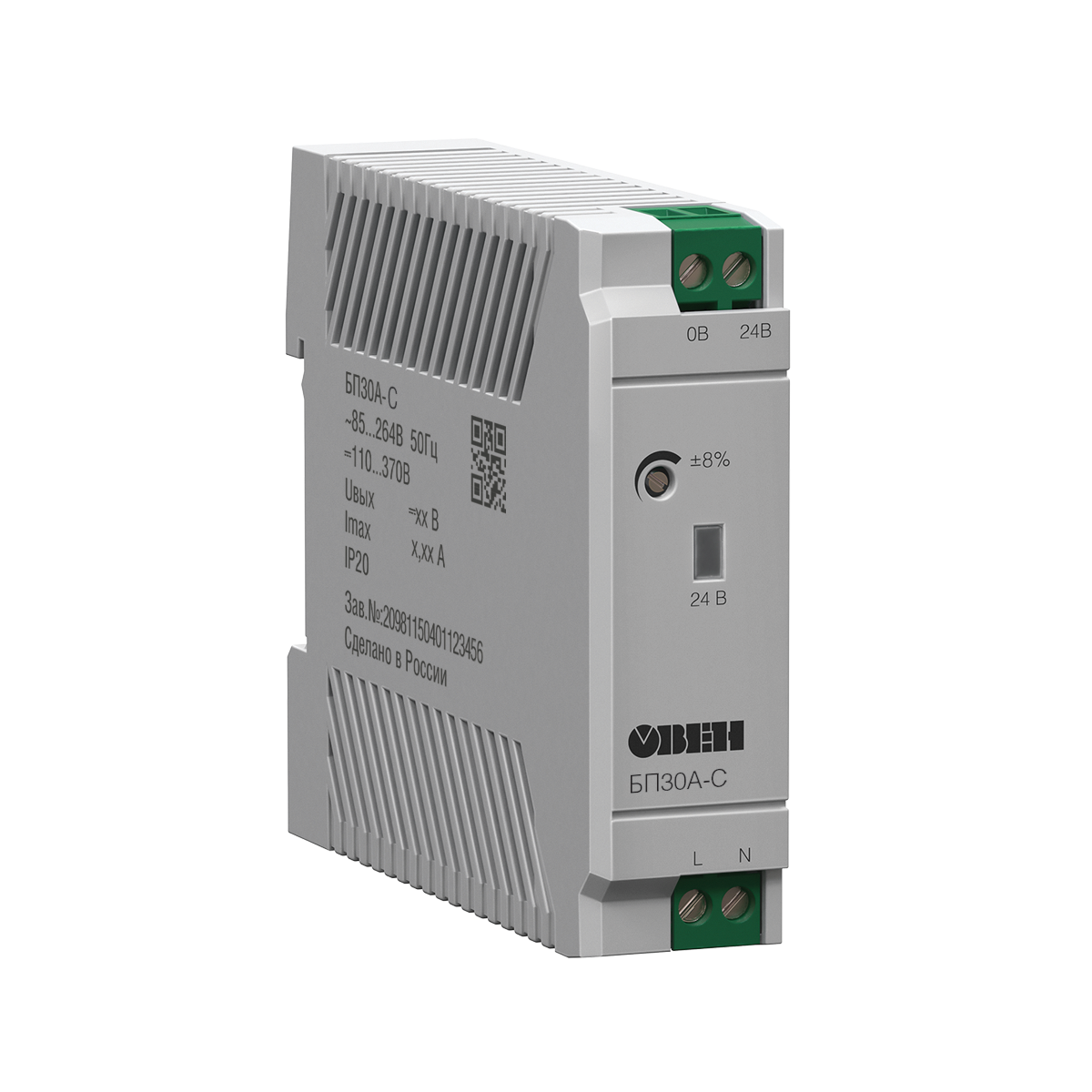

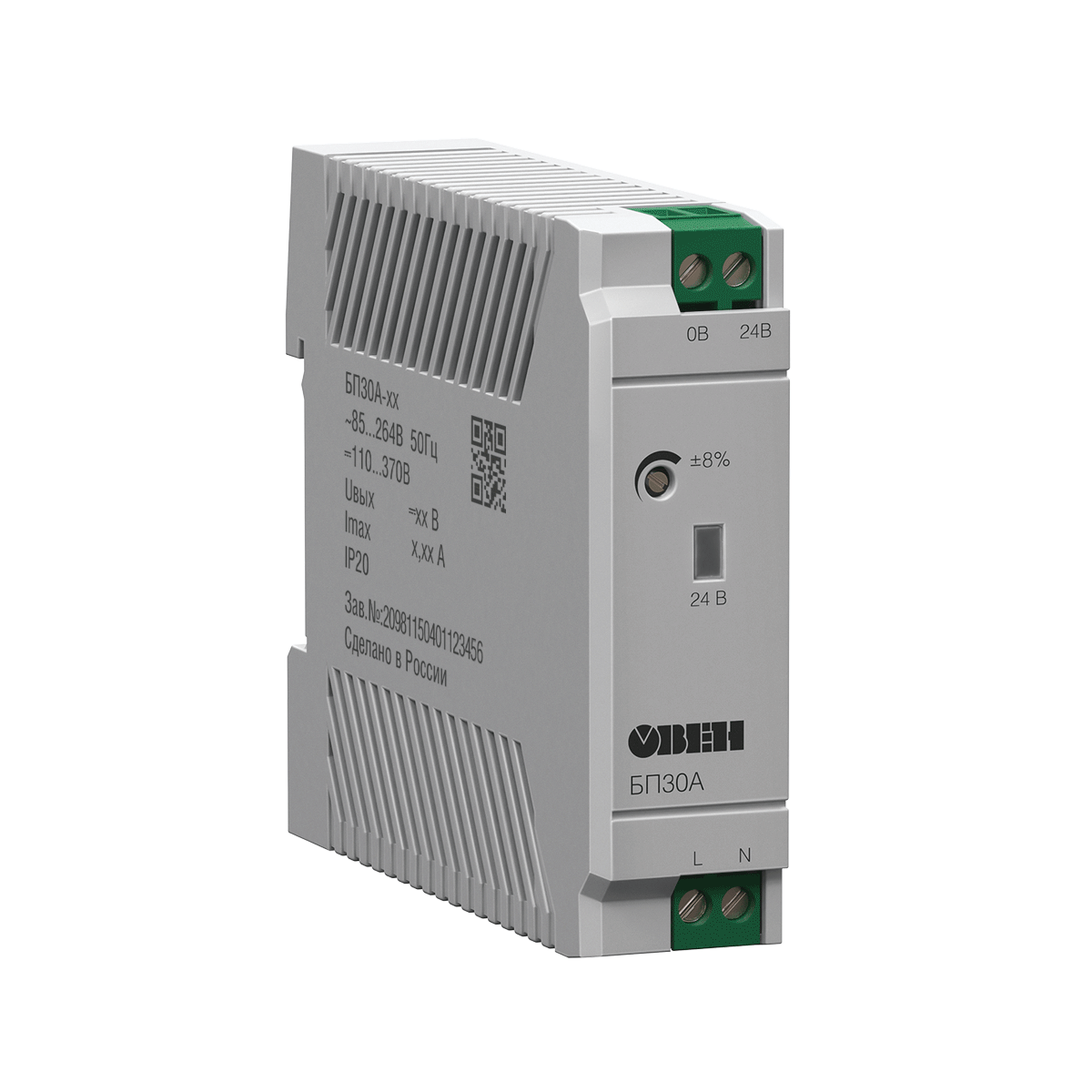

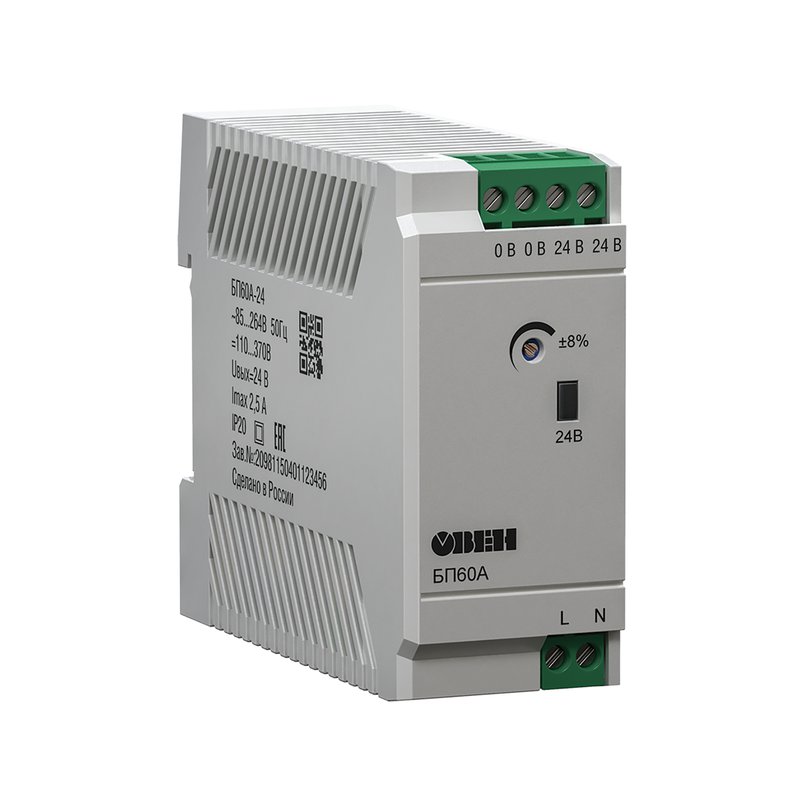

БП30А-12 компактный блок питания для шкафов автоматики
БП30А-12 компактный блок питания для шкафов автоматики
Блок питания предназначен для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Особенности и преимущества
Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
Регулировка выходного напряжения: ±8 %.
Минимальный уровень пульсаций (менее 0,5 %).
Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.
Технические характеристики
| Наименование | Значение | |||||||
|
БП30А-12 |
БП30А-24 | БП30А-12С | БП30А-24С | БП60А-12 | БП60А-24 | БП60А-12С | БП60А-24С | |
| Выходные параметры | ||||||||
| Номинальное напряжение | 12 В | 24 В | 12 В | 24 В | 12 В | 24 В | 12 В | 24 В |
| Номинальный ток | 2,5 А | 1,25 А | 2,5 А | 1,25 А | 5 А | 2,5 А | 5 А | 2,5 А |
| Номинальная мощность | 30 Вт | 60 Вт | ||||||
| Подстройка выходного напряжения | ±8 % | |||||||
| Допустимое отклонение напряжения, в том числе: | 2 % | |||||||
|
нестабильность выходного напряжения от входного напряжения |
±0,5 % | |||||||
|
нестабильность выходного напряжения от выходного тока |
±0,5 % | |||||||
|
коэффициент температурной нестабильности |
±0,015 %/°С | |||||||
| Размах напряжения шума и пульсаций (межпиковое), не более: | ||||||||
|
типовое значение |
50 мВ | 30 мВ | 60 мВ | 30 мВ | 60 мВ | |||
|
максимальное значение |
120 мВ | 60 мВ | 120 мВ | 60 мВ | 120 мВ | |||
| Входные параметры | ||||||||
| Напряжение питания переменного тока |
85…264 В (номинальные значения – 120 и 230 В)
|
|||||||
| Частота переменного тока | 45…65 Гц | |||||||
| Напряжение питания постоянного тока | 110…370 В | |||||||
| Номинальный ток потребления, не более | 0,5 А | 1 А | ||||||
| Пусковой ток, не более | 25 А | 30 А | ||||||
| КПД при номинальной нагрузке, не менее* | 80 % | 85 % | 80 % | 85 % | 83 % | 85 % | 83 % | 85 % |
| Защиты | ||||||||
| Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 104…116 % от Iном | |||||||
| Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения | 150 % от Uном | |||||||
