Б.П.4.G1/2.60.1 закладная деталь для установки датчиков давления и сопутствующей арматуры
Б.П.4.G1/2.60.1 закладная деталь для установки датчиков давления и сопутствующей арматуры

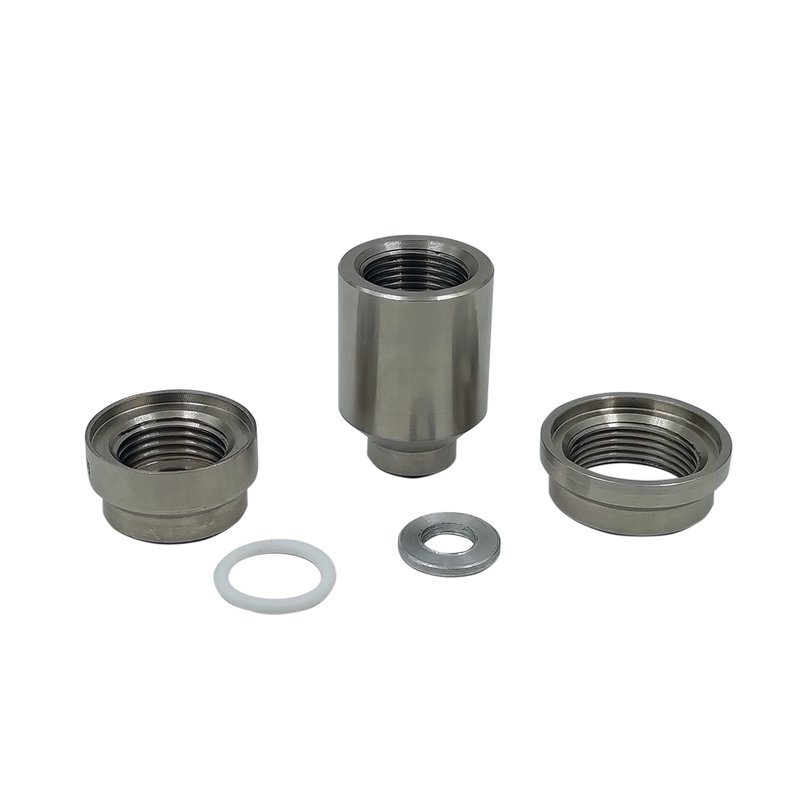

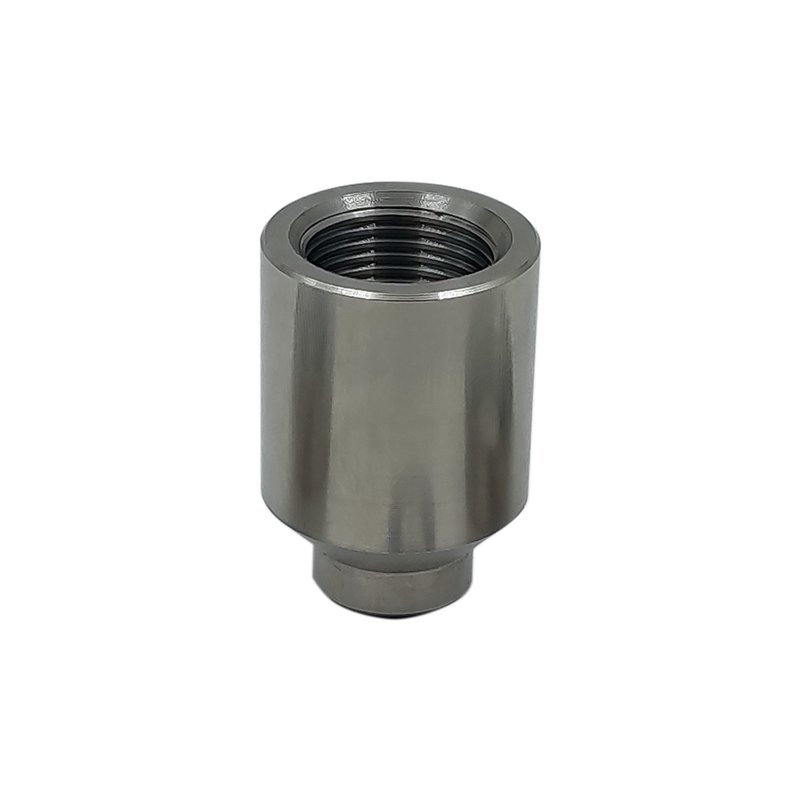

Бобышка предназначена для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Бобышки приварные исполнения Б.П.1 предназначены для монтажа датчика давления ПД100(И) с резьбой G1/4 модели х8х.
Бобышки приварные исполнения Б.П.4 предназначены для монтажа датчика давления ПД100(И) с резьбой М20×1,5 моделей х1х или G1/2 моделей х7х, трубок Перкинса ТО, ТИ, блоков вентильных БВ, демпферов УД, охладителей УО.
В комплекте к бобышкам Б.П.1 и Б.П.4 идёт уплотнительная прокладка из алюминиевого сплава АД1.
Бобышки приварные исполнения Б.П.5 предназначены для монтажа датчиков давления ПД100(И) с торцевой мембраной модели х2х и х6х.
Бобышки приварные исполнения Б.П.6 предназначены для монтажа датчика давления ПД100(И) с торцевой мембраной модели 141.
В комплекте к бобышке Б.П.6 идёт уплотнительное кольцо из силикона. Бобышка Б.П.5 прокладкой не комплектуется.
Дополнительные уплотнительные прокладки из фторопласта или паронита можно приобрести отдельно: уплотнительные прокладки и кольца.
Конструктивное исполнение
| С чем применяются | Модель (обозначение при заказе) | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал |
|
Б.П.1 Для датчиков давления модели х8х (G1/4) |
Б.П.1.G1/4.L.1 | G1/4 | 26 | 30 | 11 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 | Сталь 20 |
| Б.П.1.G1/4.L.2 | Сталь AISI 304 | |||||||
|
Б.П.4 Для датчиков давления модели х1х (М20×1,5), трубок ТО, ТИ, блоков вентильных БВ, демпферов УД, охладителей УО |
Б.П.4.20×1,5.L.2 | М20×1,5 | 17 | 28 | 8,5 |
Популярная длина: 40 мм. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм |
18 | Сталь AISI 304 |
| Б.П.4.20×1,5.L.1 | Сталь 20 | |||||||
|
Б.П.4 Для датчиков давления модели х7х (G1/2) |
Б.П.4.G1/2.L.2 | G1/2 | 17 | 28 | 8,5 | Сталь AISI 304 | ||
| Б.П.4.G1/2.L.1 | Сталь 20 | |||||||
|
Б.П.5 Для датчиков давления с торцевой мембраной модели 121 (G1/2) и 161 (М20х1,5) |
Б.П.5.G1/2.L.1 | G1/2 | 26 | 30 | 18,1 | 18 | 14,8 | Сталь 20 |
| Б.П.5.G1/2.L.2 | Сталь AISI 304 | |||||||
| Б.П.5.М20х1,5.L.1 | М20х1,5 | 15,5 | 12,3 | Сталь | ||||
| Б.П.5.М20х1,5.L.2 | Сталь AISI 304 | |||||||
|
Б.П.6 Для датчика давления с торцевой мембраной модели 141 (М24×1,5) |
Б.П.6.М24×1,5.L.1 | М24×1,5 | 30 | 34 | 18,6 | 13,7 | 10,1 | Сталь 20 |
| Б.П.6.М24×1,5.L.2 | Сталь AISI 304 |
