Б.П.7.G1.35.2 закладная деталь для установки датчиков уровня
Б.П.7.G1.35.2 закладная деталь для установки датчиков уровня

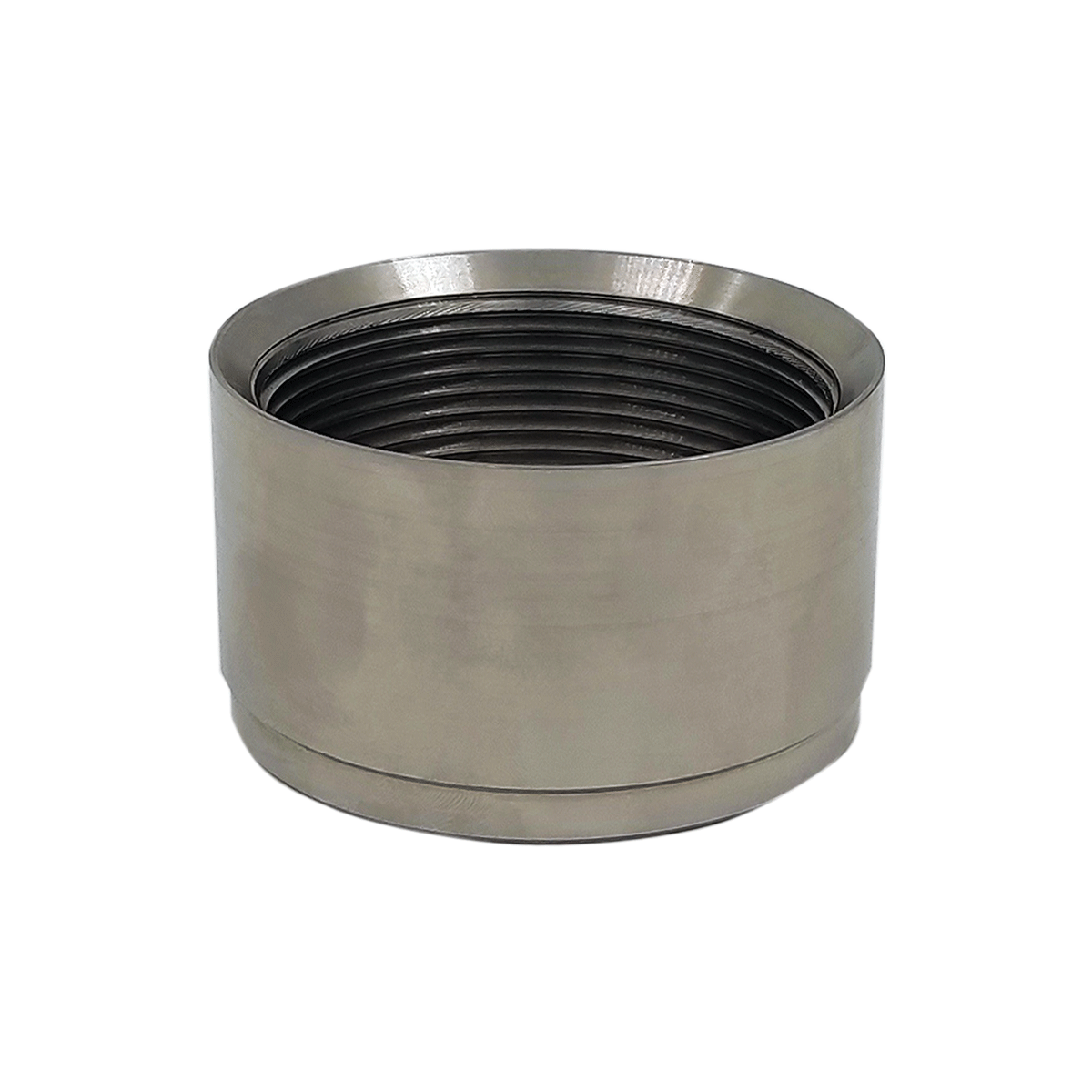

Бобышка предназначена для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru

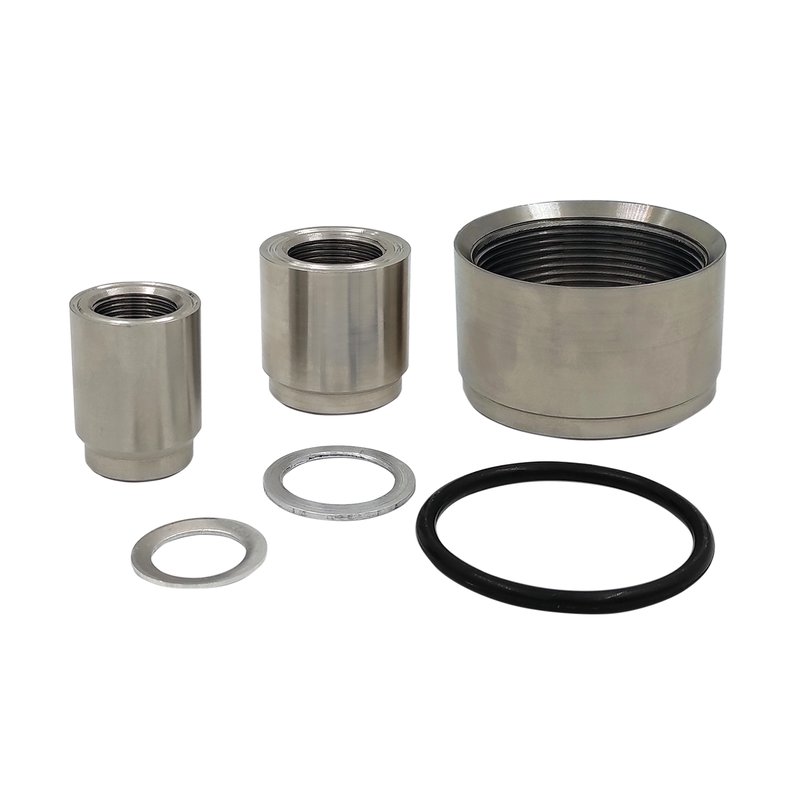

Бобышки приварные исполнения Б.П.1 предназначены для монтажа датчиков ДС и КУ.
В комплекте к бобышкам Б.П.1 идёт уплотнительная прокладка из алюминиевого сплава АД1.
Бобышки приварные исполнения Б.П.7 предназначены для монтажа датчиков ПДУ-И (RS) и датчиков ПДУ-2Н (3Н).
В комплекте к бобышкам Б.П.7 идёт резиновое уплотнительное кольцо.
Дополнительные уплотнительные прокладки и кольца можно приобрести отдельно: уплотнительные прокладки и кольца.
Конструктивное исполнение
| С чем применяются | Модель (обозначение при заказе) | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал |
|
Б.П.1 Для датчиков ДС.П(ПВТ) (М20×1,5) |
Б.П.1.20×1,5.L.1 | М20×1,5 | 26 | 30 | 18 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм |
18 | Сталь 20 |
| Б.П.1.20×1,5.L.2 | 18 | Сталь AISI 304 | ||||||
|
Б.П.1 Для датчиков ДС.П(ПЗ;ПВТ) (G1/2) |
Б.П.1.G1/2.L.1 | G1/2 | 26 | 30 | 18 | 18 | Сталь 20 | |
| Б.П.1.G1/2.L.2 | 18 | Сталь AISI 304 | ||||||
|
Б.П.1 Для датчиков ДС.ПВТ (М27×1,5) |
Б.П.1.27×1,5.L.1 | М27×1,5 | 36 | 39,5 | 25 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 | Сталь 20 |
| Б.П.1.27×1,5.L.2 | 25 | Сталь AISI 304 | ||||||
|
Б.П.1 Для датчиков КУ1411 и ДС.ПВТ.4 (G3/4) |
Б.П.1.G3/4.L.1 |
G3/4 |
36 | 39,5 | 25 | 25 | Сталь 20 | |
| Б.П.1.G3/4.L.2 | 25 | Сталь AISI 304 | ||||||
|
Б.П.7 Для датчиков ПДУ-2Н (G1) и ДУ31 |
Б.П.7.G1.L.2 | G1 | 39 | 43 | - | 25, 30, 35, 40 | 25 | Сталь AISI 304 |
| Б.П.7.G1.L.1 | Сталь 20 | |||||||
|
Б.П.7 Для датчиков ПДУ-И (RS) и ПДУ-3Н (G2) |
Б.П.7.G2.40.2 | G2 | 66 | 70 | 40 | 25 | Сталь AISI 304 |
