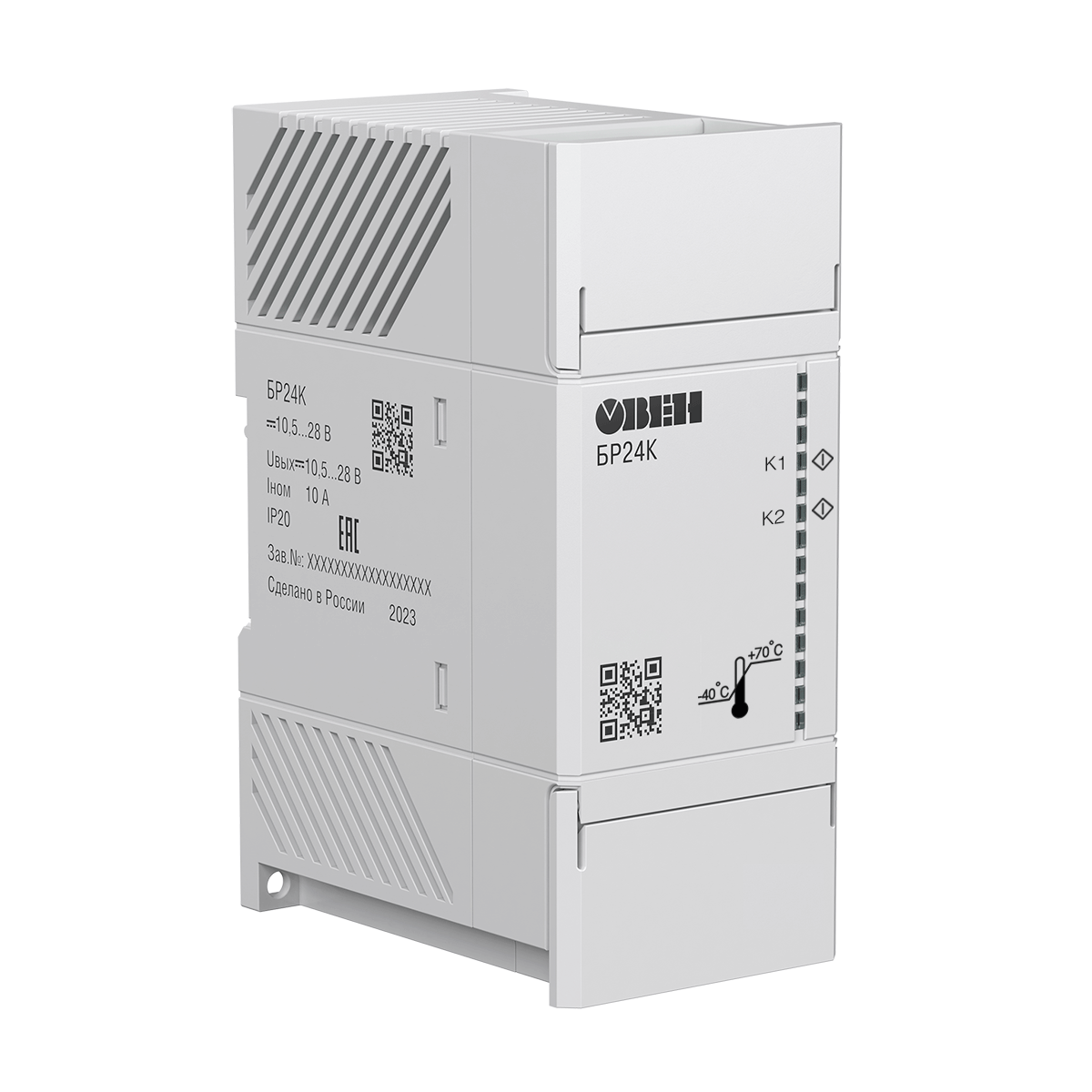

БР24К блок резервирования
БР24К блок резервирования
Предназначен для резервирования двух блоков питания или источников бесперебойного питания на одну нагрузку и для корректной работы блоков питания при параллельном подключении.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуются для совместного применения с блоками питания производства ОВЕН в системах АСУ ТП, а также прочих отраслях в промышленности.
Основные функции
Обеспечение резервированного питания.
Диапазон входных напряжений постоянного тока (Uвход) от 10,5 до 28 В.
Номинальный Iвход – две линии до 10 А.
Режим статического резервирования Istat.boost 125 %– две линии до 12,5 А.
Светодиодная индикация, наличие дискретного выхода типа «сухой контакт»;
Защита от перенапряжения на выходе, защита входа по току, от переполюсовки;
Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
Удобный монтаж в шкаф автоматики: корпус шириной 35 и 52 мм.
Технические характеристики
| Наименование | Значение |
| Диапазон входных напряжений постоянного тока (UВХОД) | От 10,5 до 28 В |
| Номинальный входной ток | Две линии до 10 А |
| Статичный Boost | Две линии до 12,5 А |
| Падение напряжения вход/выход, типовое | 0,1 В при Iвыход = 10 А |
| Защиты | |
| Защита от переполюсовки | Есть, до 30 В в течение 10 минут |
| Защита входа по току | Силовой автоматический выключатель, 16 A (характеристика B,C) |
| Защита от перенапряжения на выходе (OVP) | Есть, до 36 В |
| Характеристики выхода | |
| КПД |
98,5 % при 12 B DC 99 % при 24 В DC |
| Номинальное напряжение | Uвход–0,1 B при Iвыхода=10 А |
| Номинальный ток на выходе* | 10 А |
| Статичный Boost | 12,5 А |
| Возможность последовательного подключения | Нет |
| Безопасность и ЭМС | |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N1 |
| Степень защиты по ГОСТ 14254–2015 | IP20 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | III |
| Электрическая прочность изоляции (вход-корпус, выход-корпус) | 500 В |
| Дискретные выходы | |
| Коммутационный контакт | Сухой контакт |
| Максимальная нагрузка на контакт | 30 В DC,100 мА |
| Функции | Сигнализация «Резервирование OK» |
