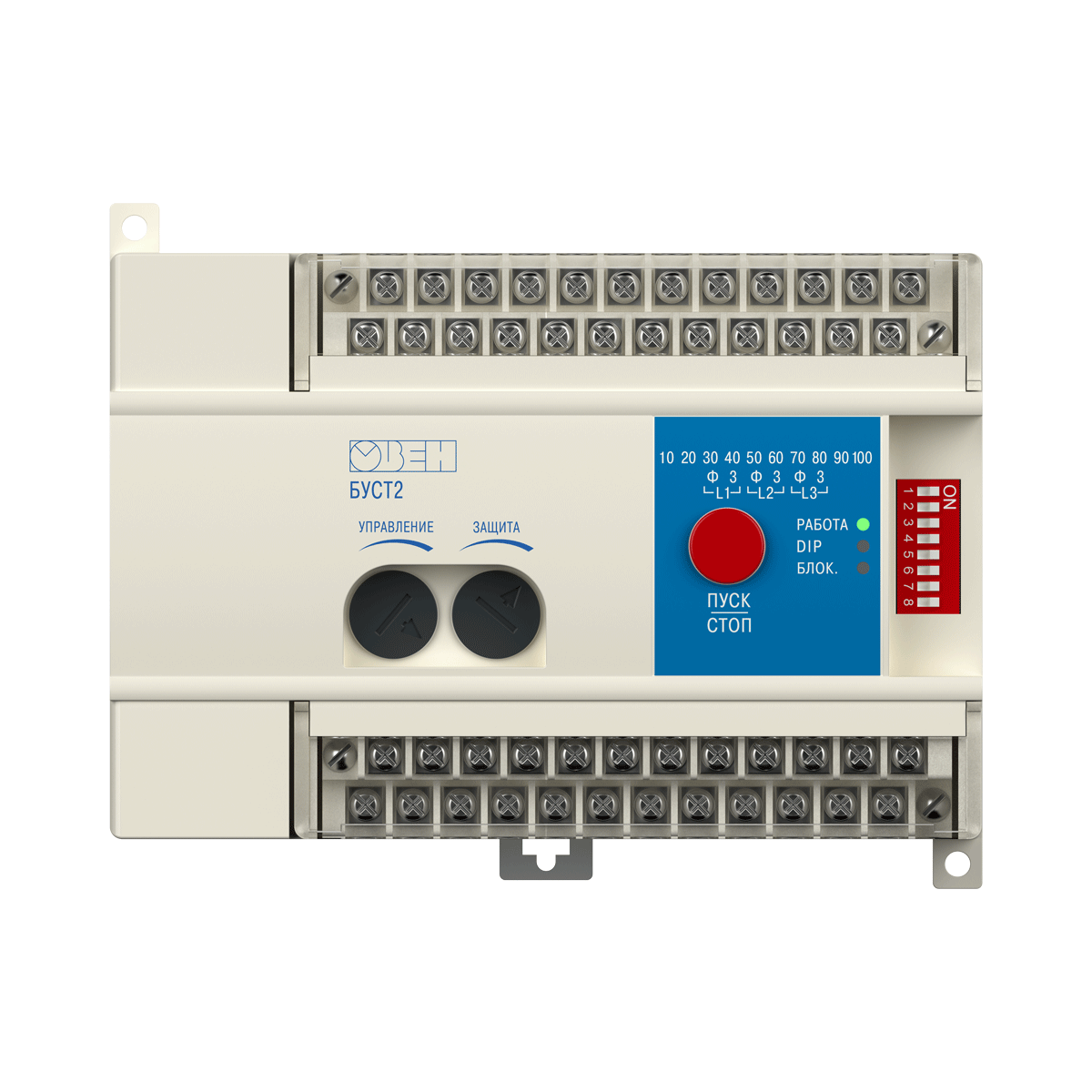

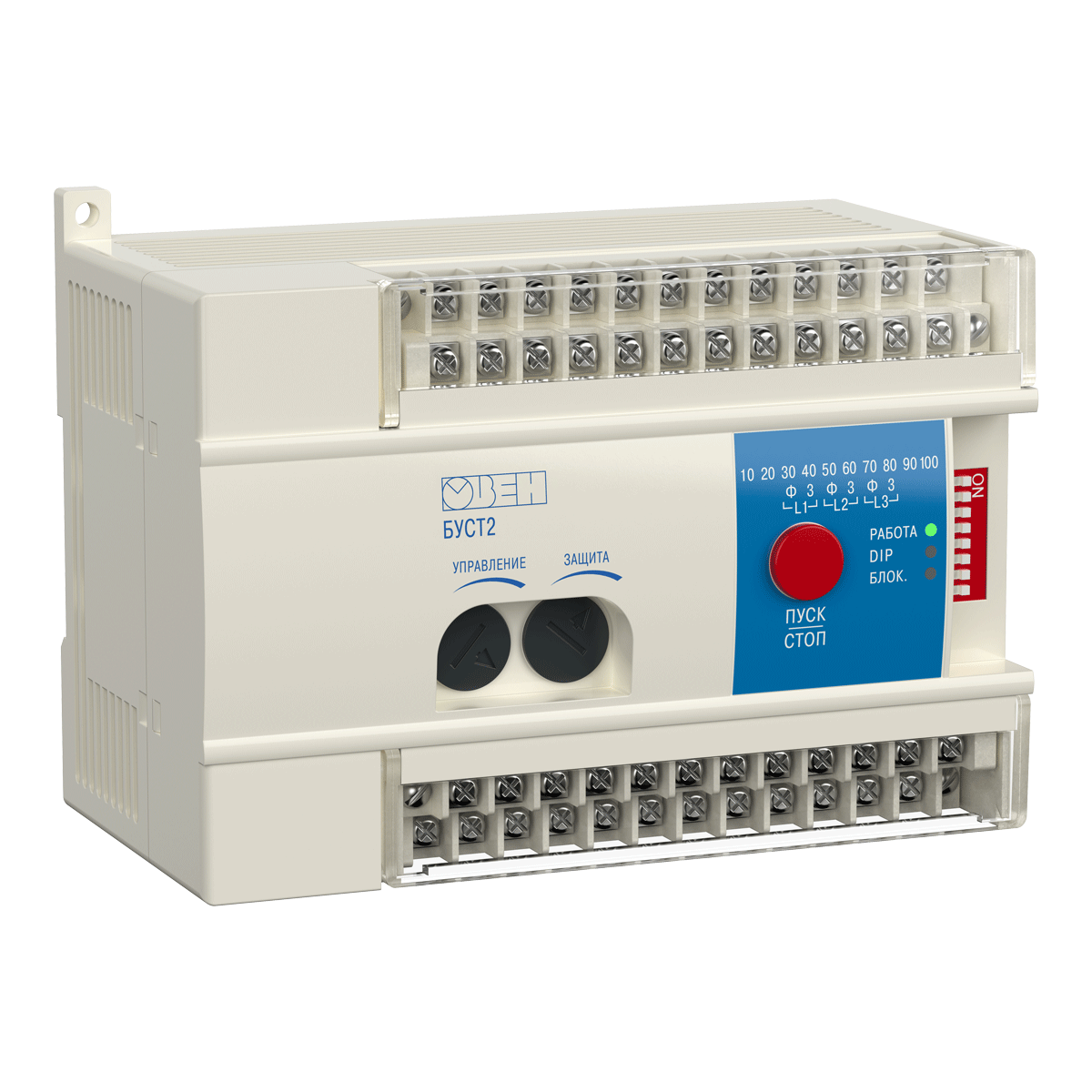

БУСТ2 блок управления тиристорами и симисторами

БУСТ2 рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, ОВЕН ТРМ10, ОВЕН ТРМ210, ОВЕН ТРМ251, ОВЕН ТРМ151 или ПЛК ОВЕН.

Прибор выпускается в корпусе креплением на Din - рейку.

Функциональные возможности

Автоматическое регулирование мощности активной нагрузки с помощью сигналов управления 0(4)...20 мА, 0...5 мА, 0...10 В, 0...1 В поступающих от регулятора

Управление нагрузкой, включенной «ЗВЕЗДОЙ» и «ТРЕУГОЛЬНИКОМ»

Управление активной и активно-индуктивной нагрузкой (cos φ>0,4)

Управление мощными симисторами и тиристорами с токами управления до 1,5 А

Ручное регулирование мощности с помощью встроенного потенциометра

Два метода управления симисторами или тиристорами, в зависимости от инерционности нагрузки и уровня помех в сети

Защита силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)

Светодиодная индикация уровня мощности (10 уровней от 0 до 100 %)

Возможность внешней блокировки управления нагрузкой

Работа с одно-, двух- и трехфазной нагрузкой

Переключение режимов

Плавный выход на заданный уровень мощности для предотвращения резких перегрузок питающей сети или защиты нагревателей

Мгновенный выход на заданный уровень мощности для управления низко-инерционными нагрузками

Технические характеристики

Питание
Напряжение питания, В	220
Частота, Гц	50
Допустимое отклонение напряжения питания от номинала, %	-15...+10
Потребляемая мощность, ВА,	не более 12
Входы
Входы управления/входное сопротивление	0...1 В/47кОм 0...10 В/47кОм 0...20 мА/50 Ом 4...20 мА/50 Ом
Напряжение низкого уровня на входе «Блокировка», В	0...0,4
Напряжение высокого уровня на входе «Блокировка», В	2,4...5
Выходы
Импульсный ток управления, А, не менее	0,5 либо 1,5, в зависимости от настроек блока
