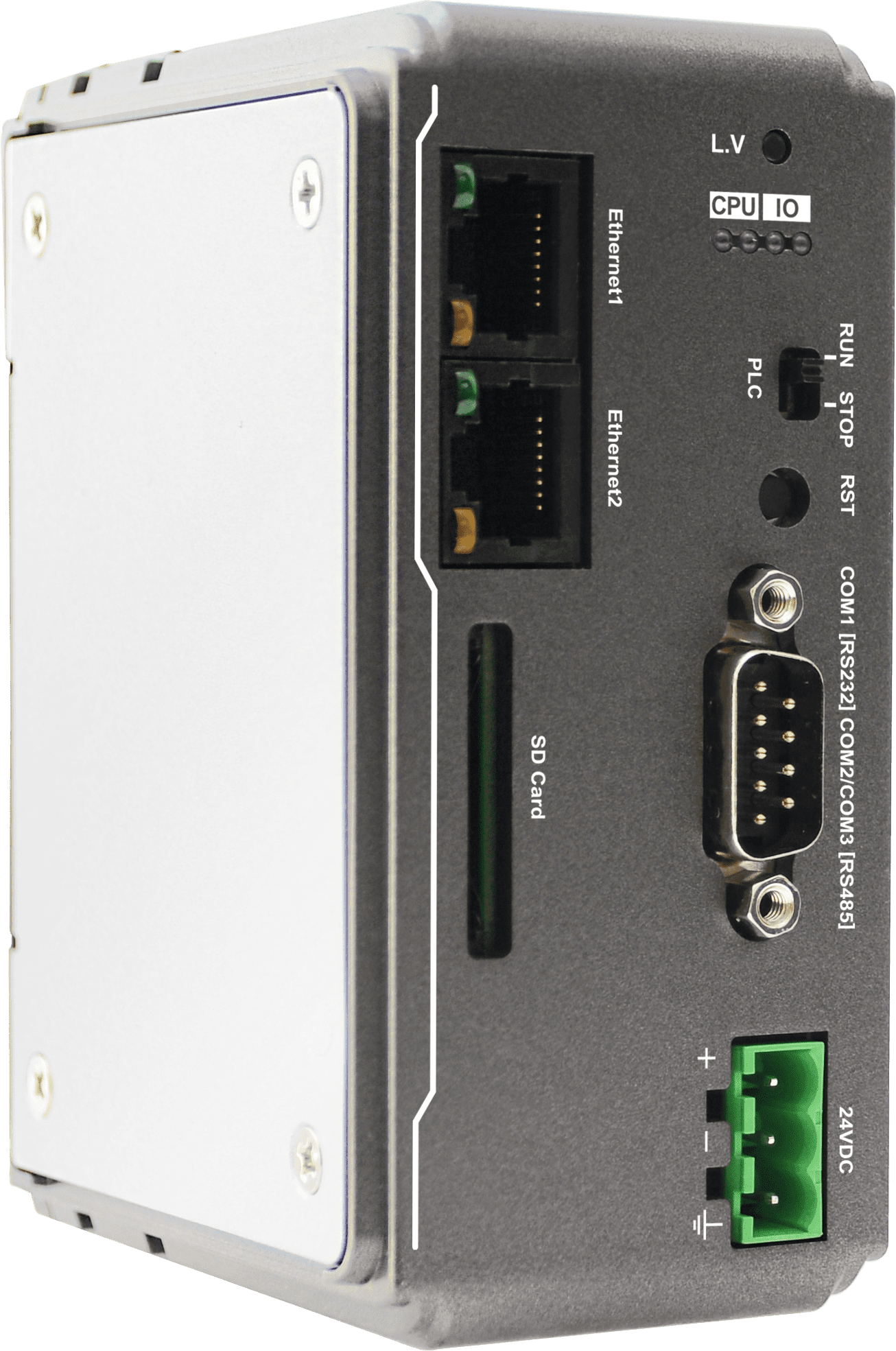

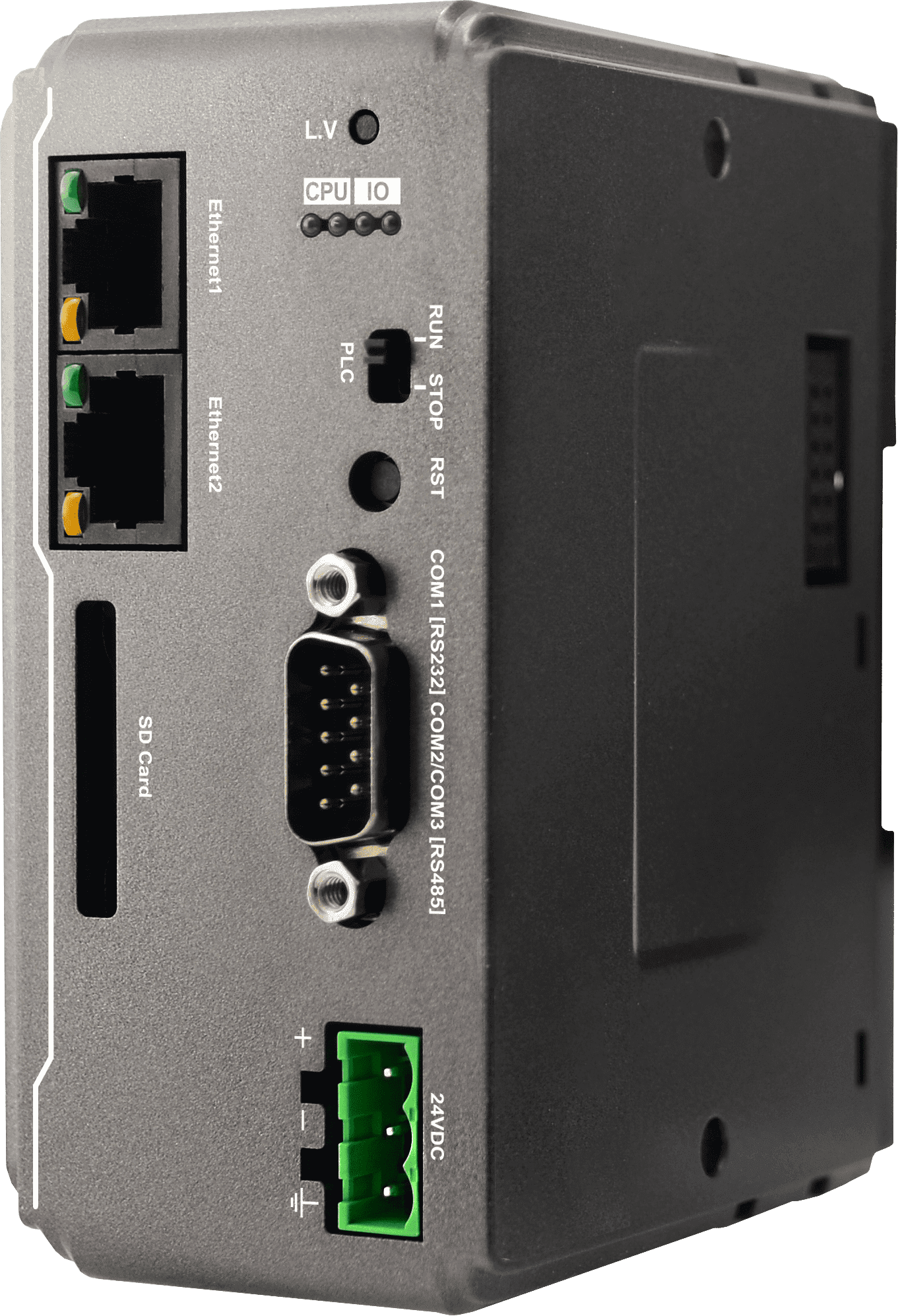

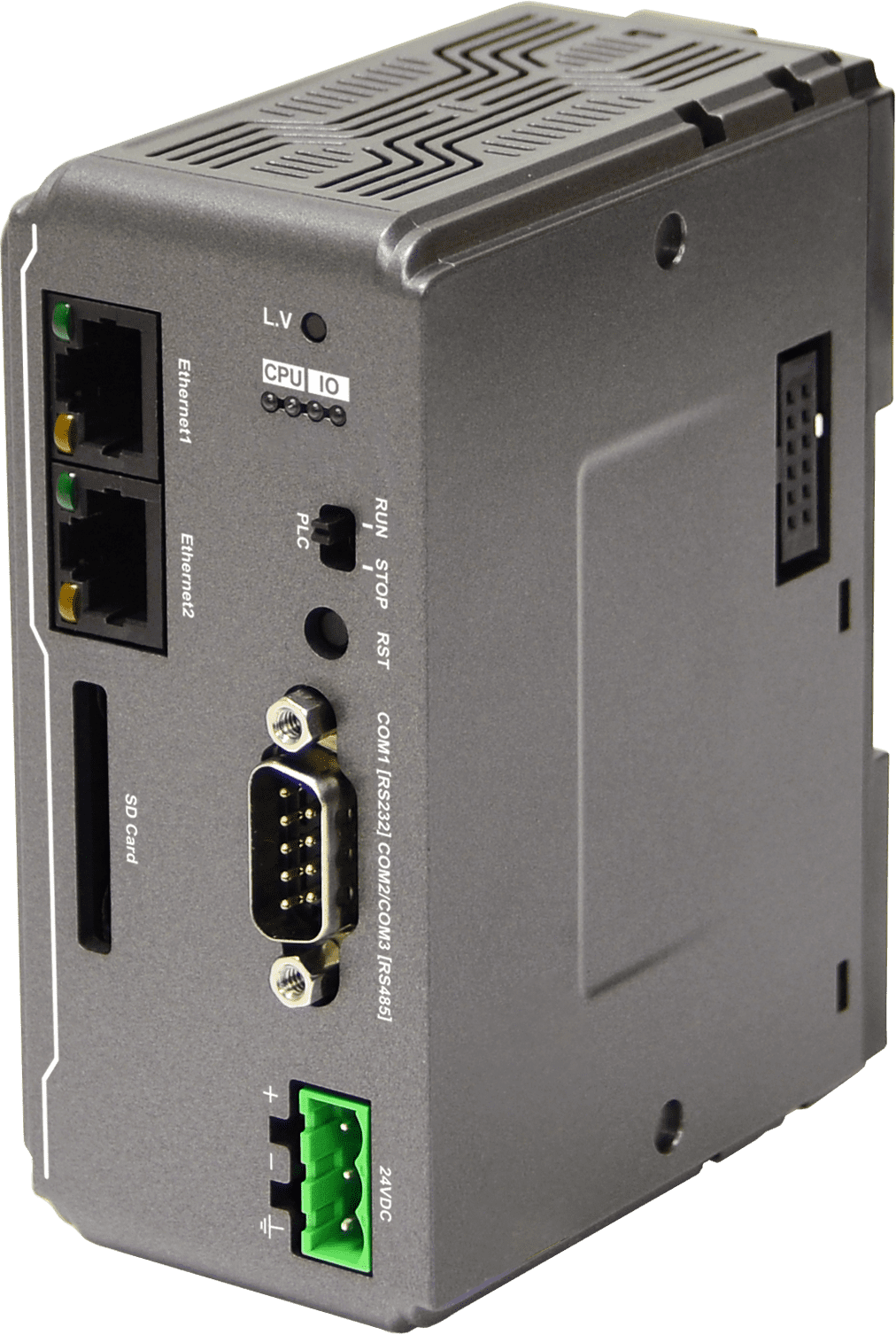

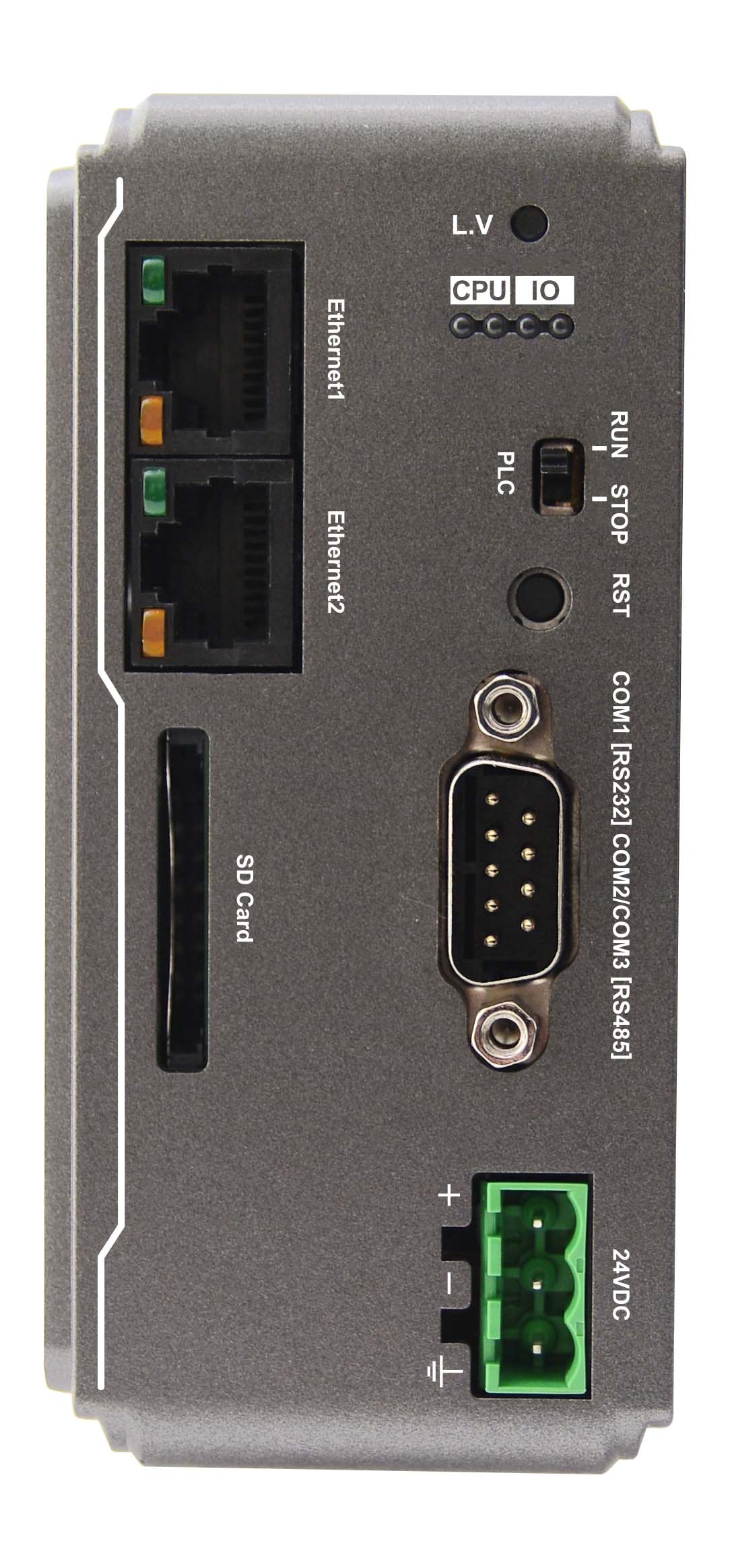

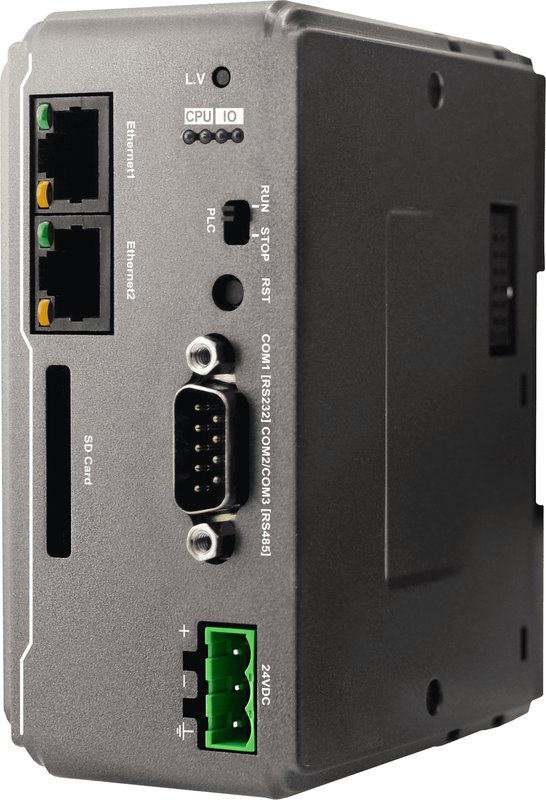

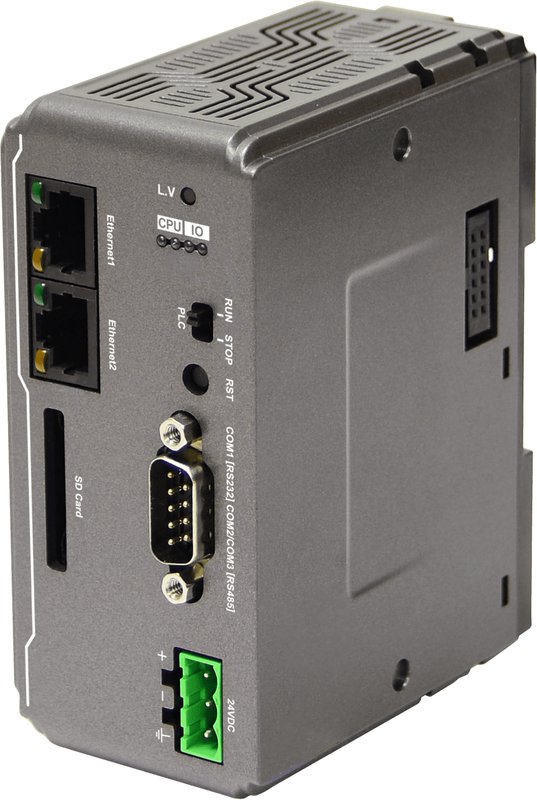

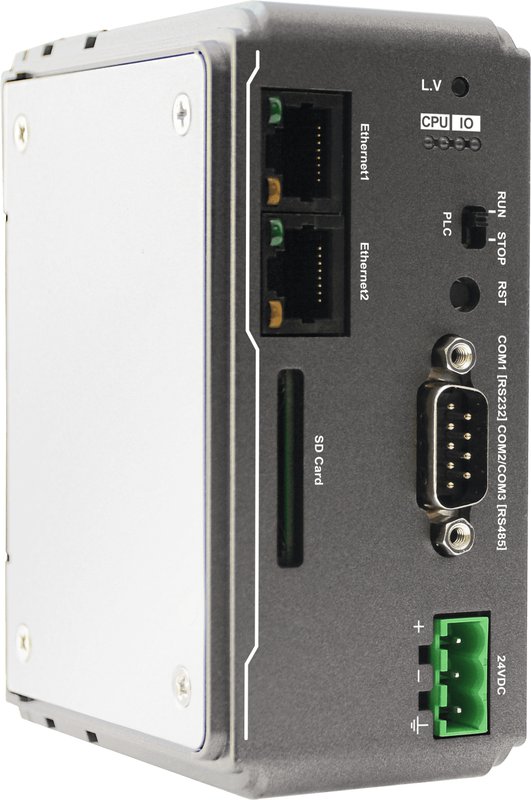

cMT-CTRL01 контроллер Weintek

Встроенный дисплей

Отсутствует 

Интерфейсы

USB

Отсутствует 

Аудиовыход

Отсутствует 

Последовательные порты

Com1: RS-232 
Com3: RS-485 2W 
Com2: RS-485 

Ethernet

1 x 10/100 BaseTx 
1 x 10/100/1000 BaseTx 

Слот для SD-карты

SD/SDHC 

Wi-Fi

Отсутствует 

Шина CAN

Отсутствует 

Поддержка MPI

COM2/COM3 RS-485 2W поддерживает MPI 187.5K 

Гальваническая развязка RS-485

Отсутствует 

Основные характеристики контроллеров

Данные, Память, Код

5 МБ 

Область сохранения

32 КБ (каждую минуту, сохраняется после перезагрузки) 

Устойчивая область

32 КБ (каждую минуту, сохраняется после загрузки) 

Файловая система

12 МБ 

Внутренняя шина

iBus 

Требования к электропитанию

Рабочее напряжение

24 ± 20% В пост. 

Потребление тока

550 мА при 5 В пост.

Разъем электропитания

Клемма 

Развязка цепи питания

Есть 

Сопротивление изоляции

Не менее 50 МОм @ 500 В (пост.) 

Напряжение изоляции

500 В пер. (1 мин.) 

Условия эксплуатации

Рабочая температура, °C

-10 ~ +50 

Температура хранения, °C

-20 ~ +70 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая высота над уровнем моря

до 3000 м 

Защита

Защита от пыли и влаги

IP20 

Защита от вибраций

10 ~ 25 Гц (X, Y, Z, 2G 30 минут) 

Системные характеристики

Операционная система

Проприетарная Linux-based OS 

Процессор

2-ядерный RISC 

Объем встроенного флеш-накопителя

4 ГБ 

Объем оперативной памяти

1 Гб 

Часы реального времени

Есть 

Программное обеспечение

Протокол

Modbus TCP/IP Client 
EtherCAT Master 
EtherNet/IP Scanner 
PROFINET Controller 

ПО для разработки

CODESYS V3.5 SP10 Patch 3 или новее 

Среда разработки визуализации

Шлюз EasyBuilder Pro (без визуализации) 

Драйвер для EasyBuilder Pro

Weintek Built-in CODESYS: CODESYS V3(Ethernet) 

Удаленный доступ

EasyAccess 2.0 (опционально) 

Поддержка CODESYS

Да (встроенная лицензия) 

Поддержка EasyAccess 2.0

Да (опционально) 

Поддержка Dashboard

Нет 

Конструктивные свойства

Материал корпуса

Пластик 

Размеры и вес

Габаритные размеры, мм

50 x 109 x 81

Вес нетто, кг

0.24

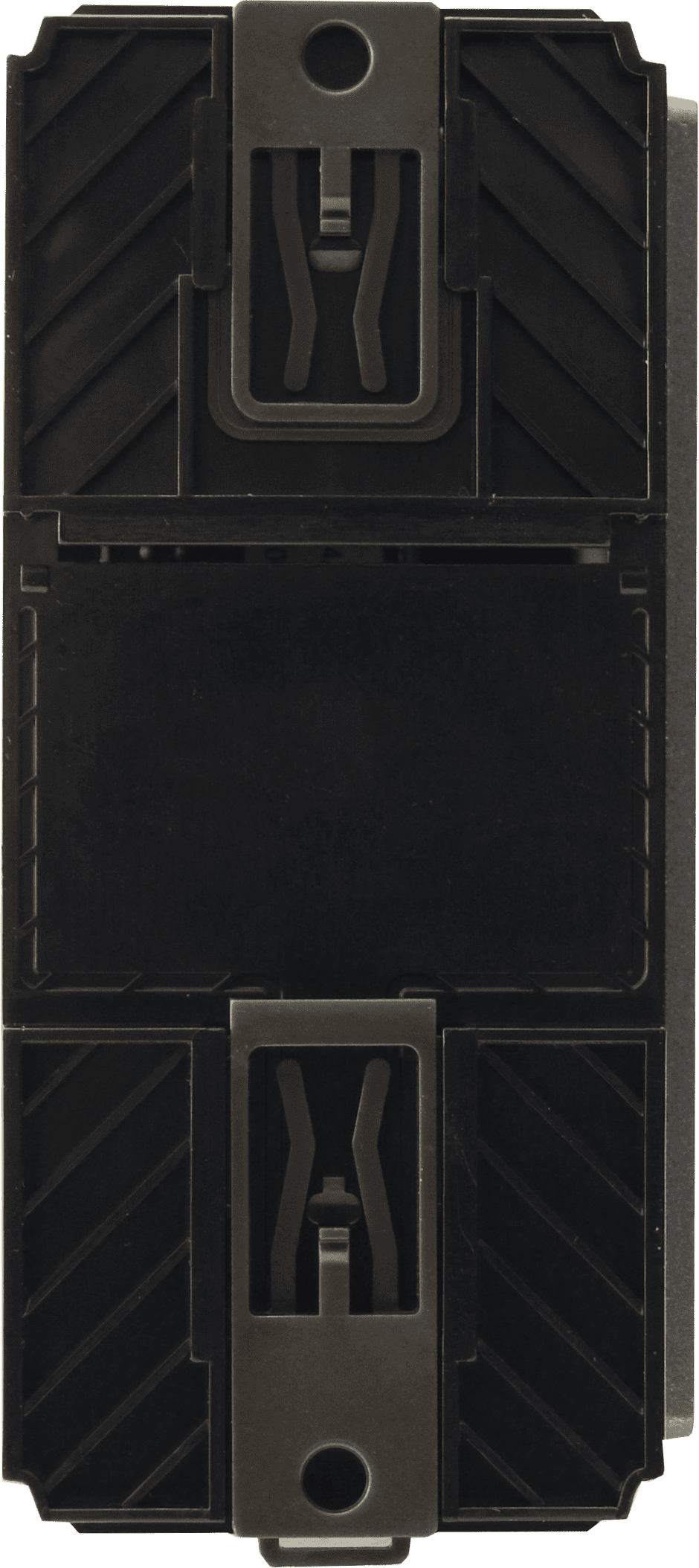

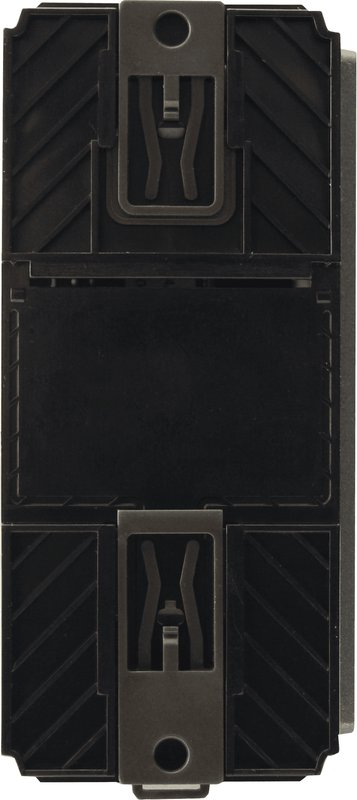

Монтаж

На DIN-рейку 

Наличие международных сертификатов

Сертификаты

CE, UL, RoHS 

Гарантийный срок

Гарантийный срок

1 год
