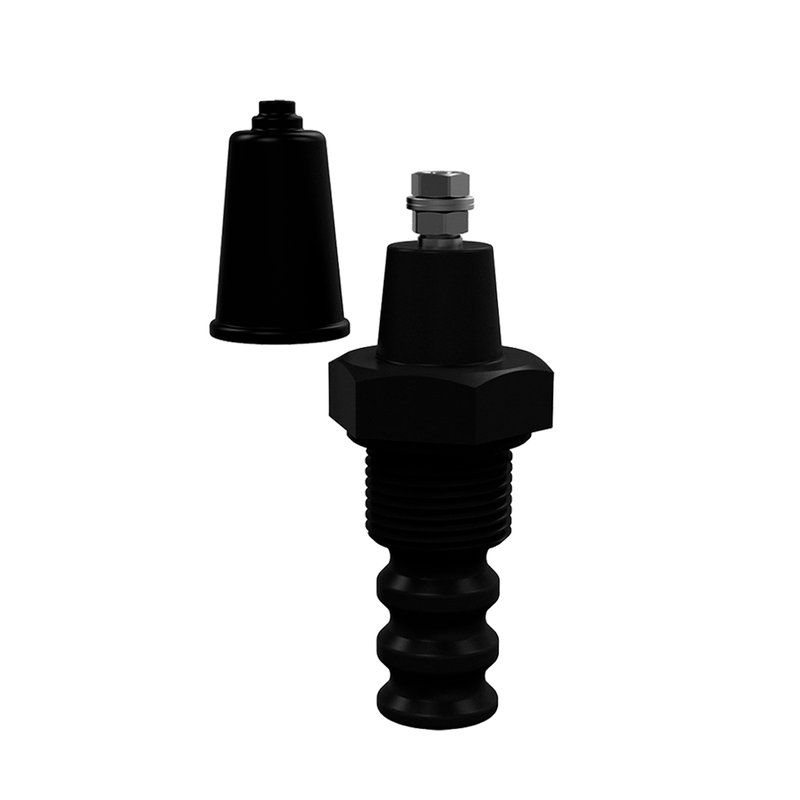

ДС.ПВТ.G3/8 датчик уровня под 1 электрод

Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Отличительные особенности

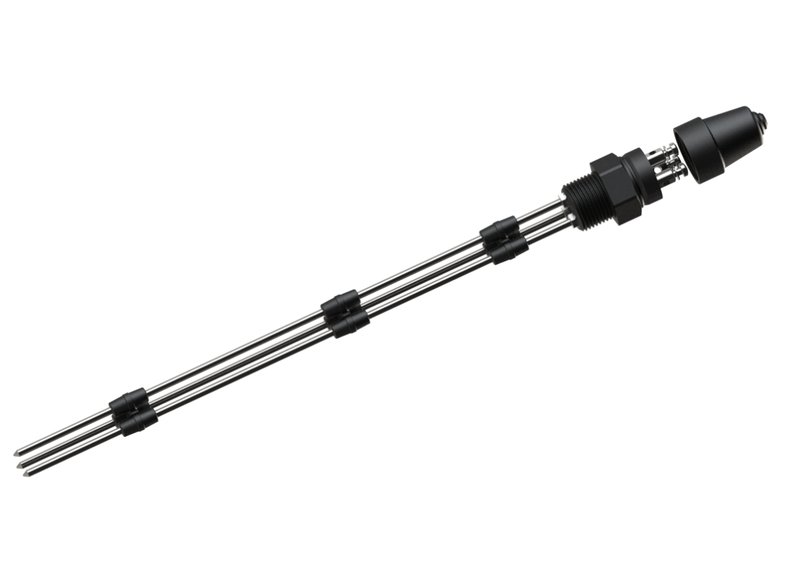

1-, 3- и 4-электродные исполнения.

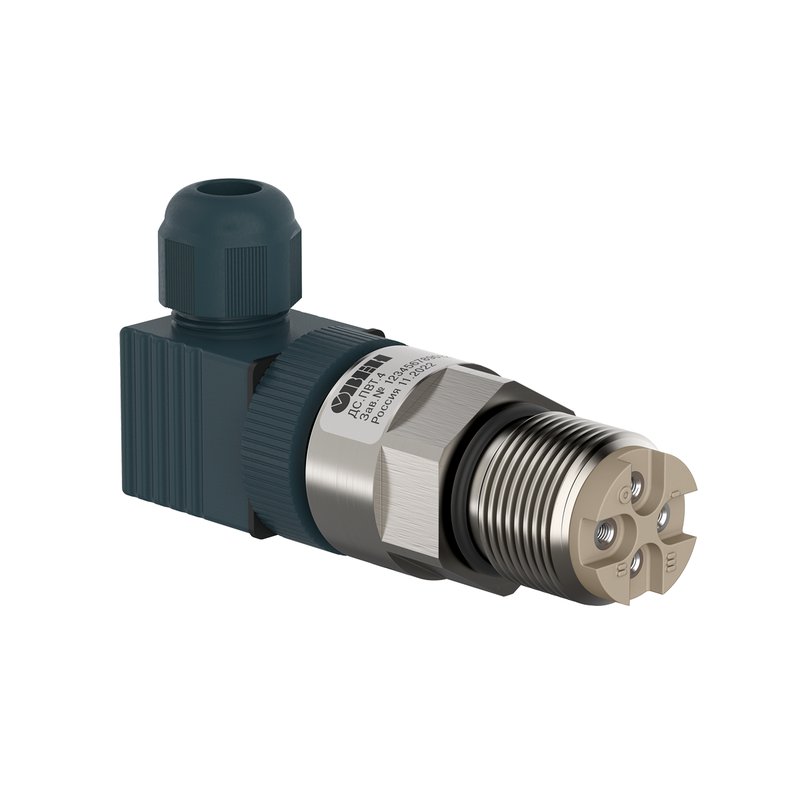

Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).

Рабочая температура до 240 °С (ДС.ПВТ).

Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.

Гигиенический (пищевой) сертификат.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Модификации кондуктометрических датчиков уровня ОВЕН ДС

Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры. Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре.

Модификация	ДС.ПВТ	ДС.П	ДС.П.3	ДС.ПВТ.4
Рабочее давление	2,5 МПа	Количество электродов	Количество электродов
Рабочая температура	240 °С	100 °С	70 °С	180 °С
Количество электродов	1		3	4

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим.

Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара.

В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Технические характеристики

Тип датчиков и модификация	Одноэлектродные датчики		Трёхэлектродные датчики	Четырёхэлектродные датчики
	ДС.ПВТ	ДС.П	ДС.П.3	ДС.ПВТ.4
Присоединительные размеры	М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 G3/8	М20×1,5 мм G1/2 S27	G1/2 S24	G3/4
Материал	Материал изолятора – полифениленсульфид	Материал корпуса – технамид	Материал корпуса –пластмасса	Материал изолятора – полифениленсульфид
Давление измеряемой среды, не более	2,5 МПа	-	-	1 МПа
Максимальная рабочая температура	240 °С	100 °С	70 °С	80 °С
