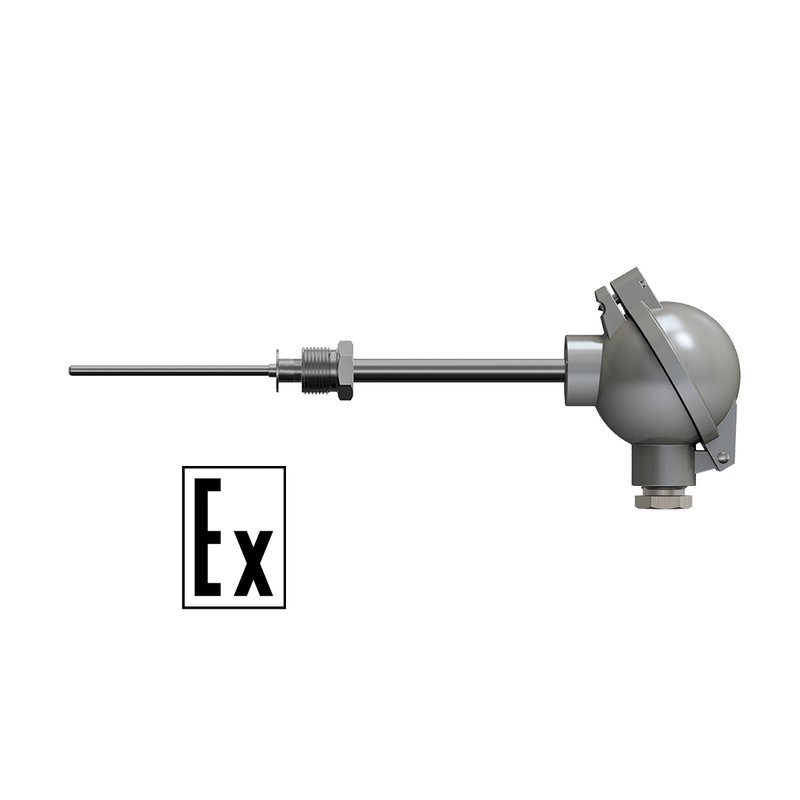

ДТПК125-0914.1250.1.ЕХI-Т1 термопары на основе КТМС с коммутационной головкой EXIA

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.

Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 °С, установленной согласно ГОСТ 31610.0- 2019.

Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017

Среда измерения

Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex i.

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;

ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;

ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Вероятность безотказной работы	Температура применения, °С	Гарантийный срок эксплуатации	Средний срок службы, не менее
ДТПК и ДТПN на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600...+900	2 года	4 года
0,95 за 8 000 часов	+900…+1100	1 год	2 года
Не нормируется	+1100...+1300	-	-
ДТПL на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600…+800	2 года	4 года

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.

Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.

Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивные исполнения:

Модель	Параметры	Материал	Длина монтажной части L*, мм
275	D = 3 мм D = 4,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) диаметр КТМС 3,0 мм ДТПK сталь AISI321 (-40 (0)…+800 °С)*** диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI310 (-40 (0)…+900 °С) диаметр КТМС 4,5 мм сталь AISI316 (-40 (0)…+900 °С)*** диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (-40 (0)…+1250 °С) диаметр КТМС 4,5 мм ДТПJ сталь AISI316 (-40…+600 °С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм	60...30000 кратно 10
285	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
295	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
365	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм
115	D = 20 мм Диаметр КТМС 3 мм, 4,5 мм	ДТПL сталь 12Х18Н10Т (-40...+600 °С) Диаметр КТМС 3,0 мм ДТПK сталь 12Х18Н10Т (−40 (0)...+800 °С)*** сталь 15Х25Т (−40 (0)...+1000 °С)*** сталь AISI316Ti (−40 (0)...+900 °С)*** сталь AISI 310 (−40 (0)...+1100 °С)*** сталь ХН45Ю (−40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм ДТПN сталь AISI310 (-40 (0)…+1100 °С)*** сталь ХН45Ю (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм	L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
125	D = 20 мм Диаметр КТМС 3 мм, 4,5 мм		250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
135	D = 20 мм, M = 27×2 мм**, S = 32 мм Диаметр КТМС 3 мм, 4,5 мм
225	D = 20 мм Диаметр КТМС 4,5 мм	ДТПK сталь ХН45Ю (-40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм
145	D = 12 мм, D1 = 20 мм Диаметр КТМС 4,5 мм	ДТПK корунд CER795 (-40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм
155	D = 20 мм, D1 = 30 мм Диаметр КТМС 4,5 мм
165	D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм		250, 320, 400, 500, 630, 800, 1000, 1250, 1600

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска

по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

Для ДТП мод. 145, 155, 165: температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С.
