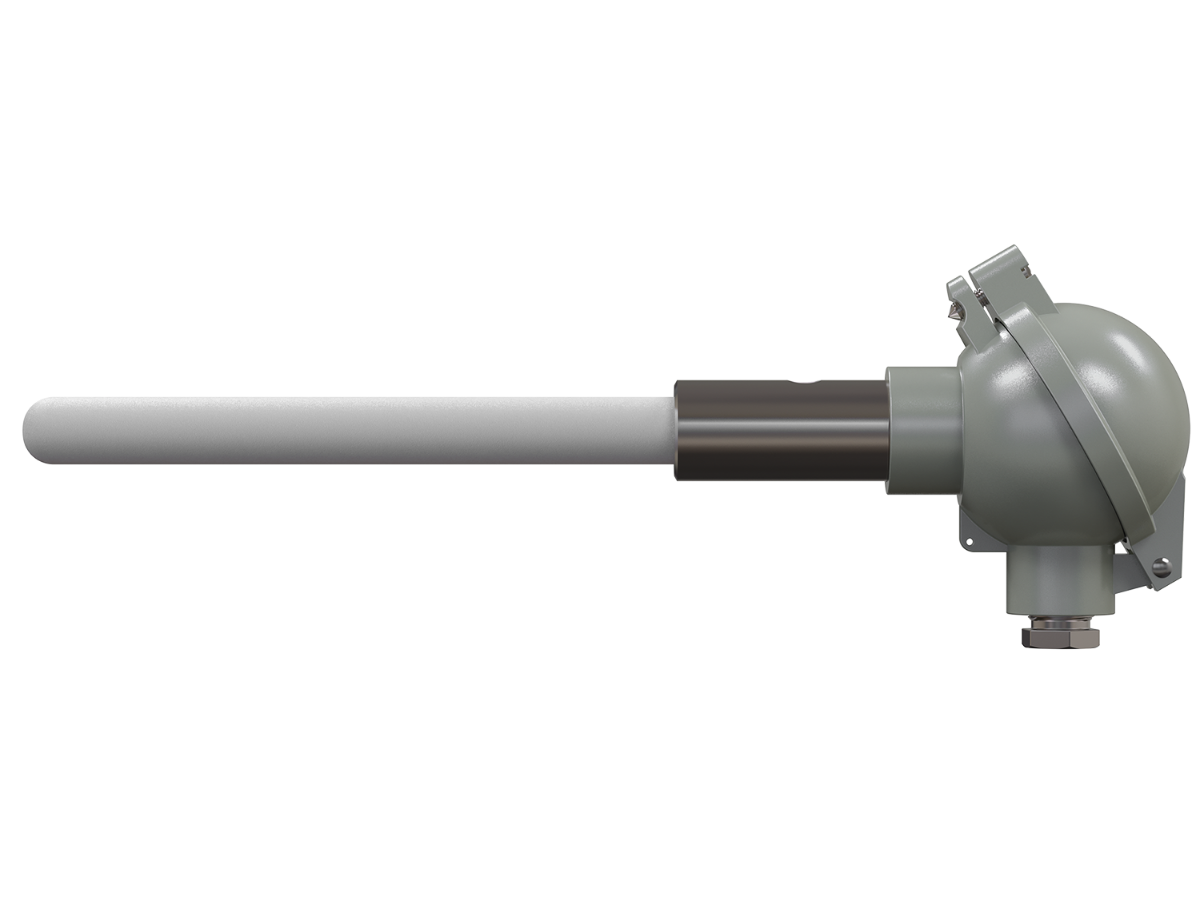

ДТПS155-0019.800 термопара «платинородий-платина»

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.

Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.

Отличительные особенности

Возможно кратковременное измерение температур до 1600 °С.

Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.

Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Вероятность безотказной работы	Температура применения, °С	Гарантийный срок эксплуатации	Средний срок службы, не менее
ОВЕН ДТПS
0,95 за 8 000 часов	до +1300	1 год	2 года
Не нормируется	свыше +1300	-	-

Таблица конструктивных исполнений

Обозначение при заказе (модель)	Параметры	Исполнение рабочего спая отн. корпуса	Диаметр термоэлектродов	Материал защитной арматуры	Длина термопары L*

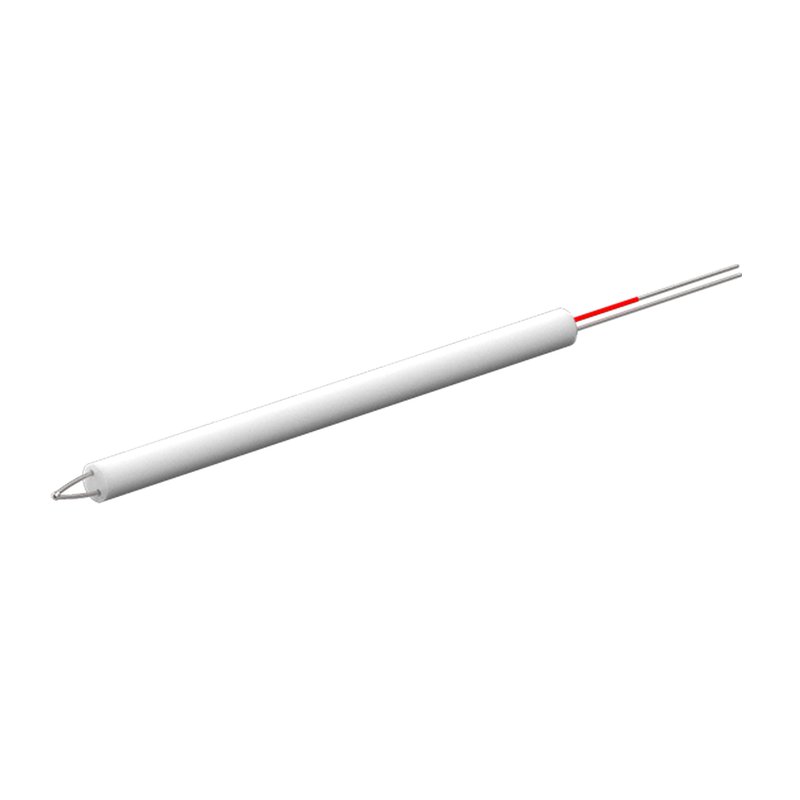

ДТПS021.1О-0,5/L	D ≤ 4,6 мм	неизолированный	платинородий – 0,4 мм платина – 0,5 мм	корунд CER795 (0...+1300 °С)	0,2...2 м
ДТПS021.1Э-0,5/L	D ≤ 4,6 мм	изолированный			0,2...2 м
ДТПS145-0019.L ДТПS145-001К.L	D = 12 мм D1 = 20 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С)	изолированный		корунд CER795 (0...+1300 °С) самосвязанный карбид кремния (0...+1300 °С) металлическая коммутационная головка	250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм (длина монтажной части)
ДТПS245-001К.L	D = 12 мм D1 = 20 мм Материал металлической части арматуры: сталь AISI 310S (до 1000 °С)	изолированный

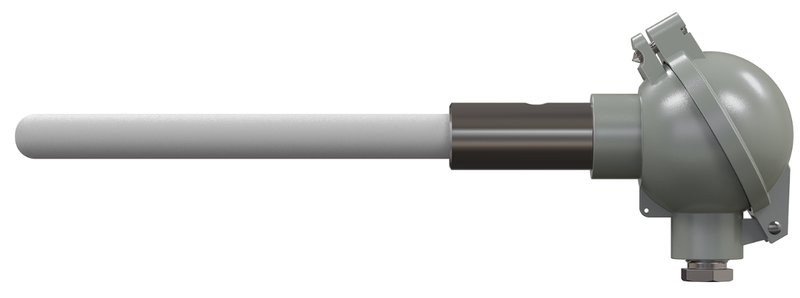

ДТПS155-0019.L ДТПS155-001К.L	D = 20 мм D1 = 30 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С)	изолированный
ДТПS255-001К.L	D = 20 мм D1 = 30 мм Материал металлической части арматуры: сталь AISI 310S (до 1000 °С)	изолированный
ДТПS165-001К.L	D = 20 мм D1 = 30 мм M = 27×2 мм**, S = 32 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С)	изолированный			250, 320, 400, 500, 630, 800, 1000, 1250, 1600 мм (длина монтажной части)

Примечания.

* Длина термопары L выбирается при заказе.

Для ДТПХ мод. 145, 155:

для ДТПХ мод. 145, 155, 165: температура в зоне перехода от керамической части к металлической не должна превышать 800 °С;

для ДТПХ мод. 245, 255, 415: температура в зоне перехода от керамической части к металлической не должна превышать 1000 °С;

скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

Для датчиков ДТПХ145,245, 155, 255 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.
