ДТС065М-РТ100.0,5.60.RS термосопротивления с цифровым интерфейсом RS-485
ДТС065М-РТ100.0,5.60.RS термосопротивления с цифровым интерфейсом RS-485
Датчик предназначен для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Включены в реестр Минпромторг, реестровая запись 10697863 до 18.09.2030
ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.
Преимущества датчиков температуры с RS-485:
- Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи.
- Увеличивают длину линии связи до 1200 метров.
-
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

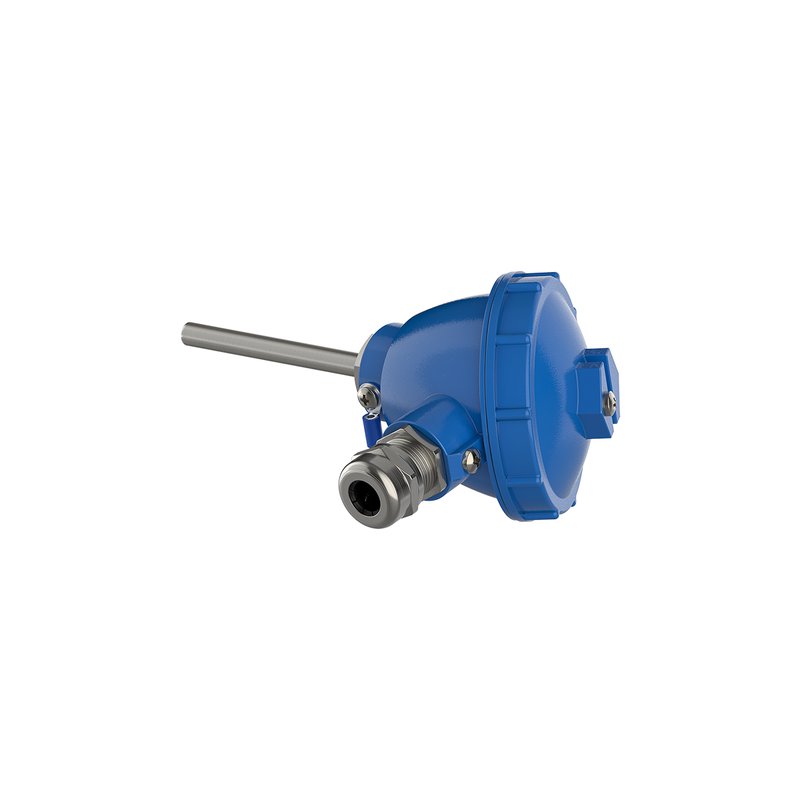

| Модель | Параметры | Длина монтажной части L*, мм |
| 015 | D = 8 мм |
80, 100, 120,160, 200, 250,320, 400, 500, |

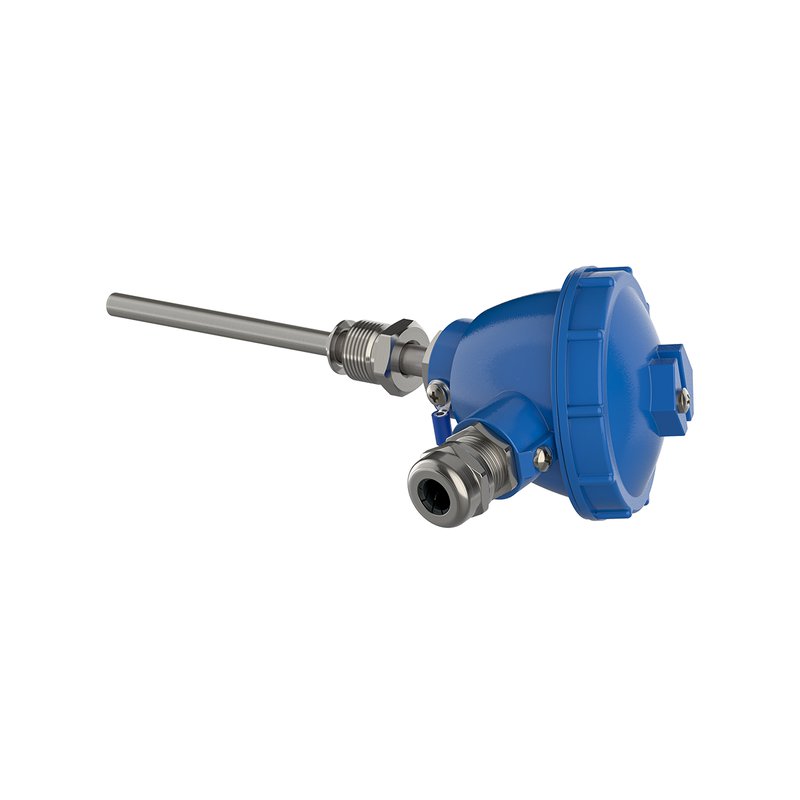

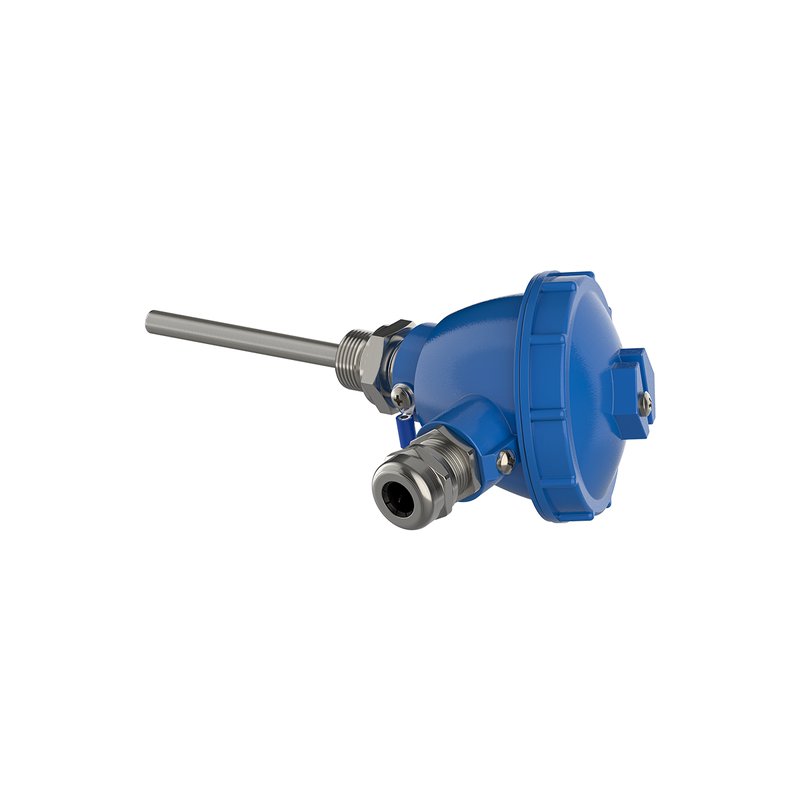

| 025 | D = 10 мм | |
| 515 | D=6 мм | |
| 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм |
60, 80, 100,120,160, 200, 250, 320, 400,500, 630, 800, 1000, 1250,1600, 2000 |

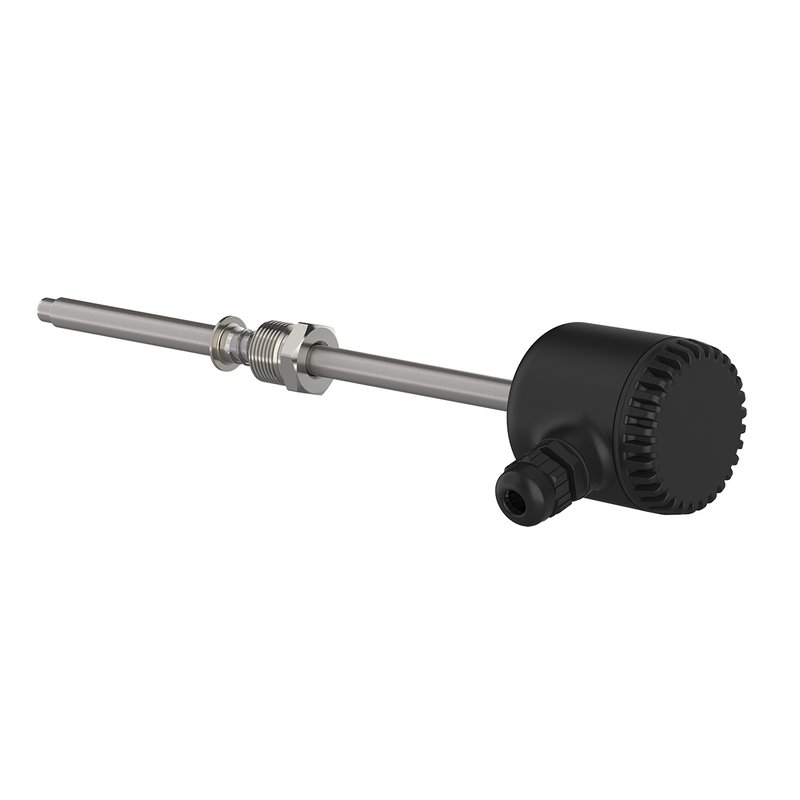

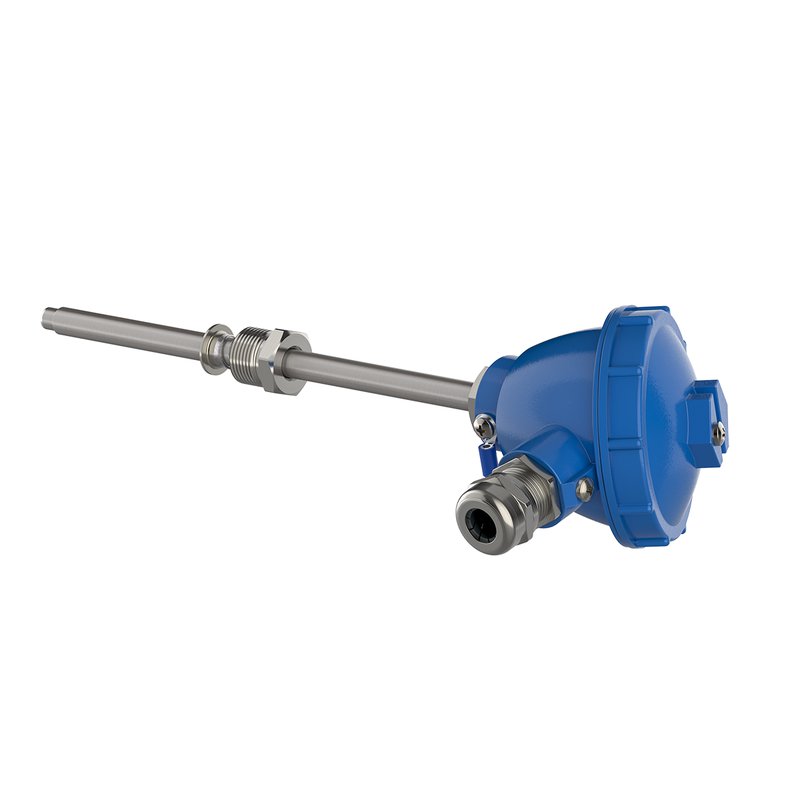

| 045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | |
| 145 | D = 6 мм, M = 20×1,5 мм**, S = 22 мм | |
| 335 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | |
| 435 | D = 6 мм, M = 20×1,5 мм**, S = 22 мм | |
| 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм |
80, 100, 120,160, 200, 250, 320, 400, 500,630, 800, 1000,1250, 1600, 2000 |

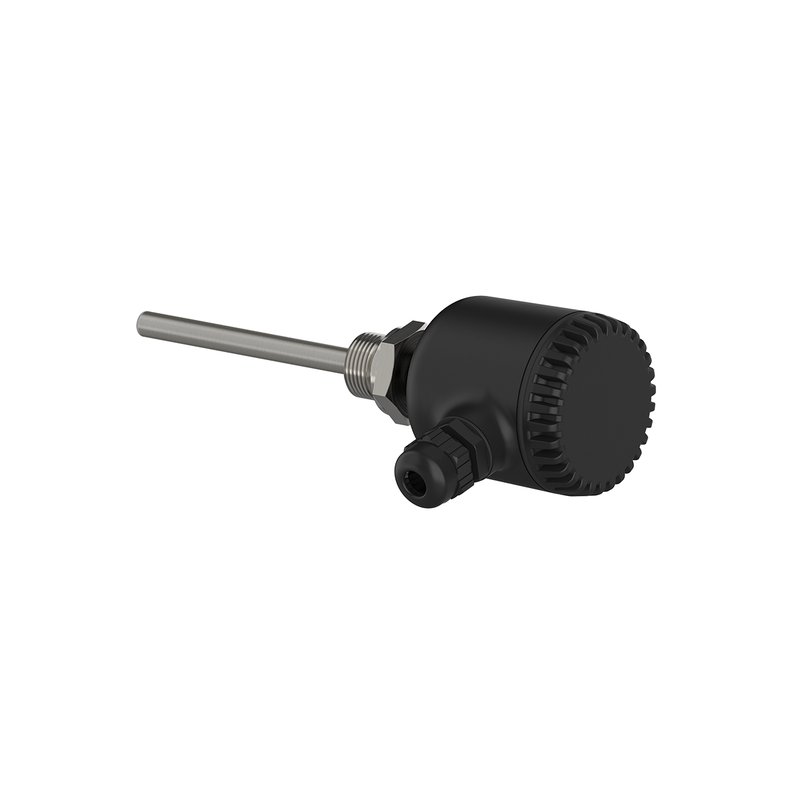

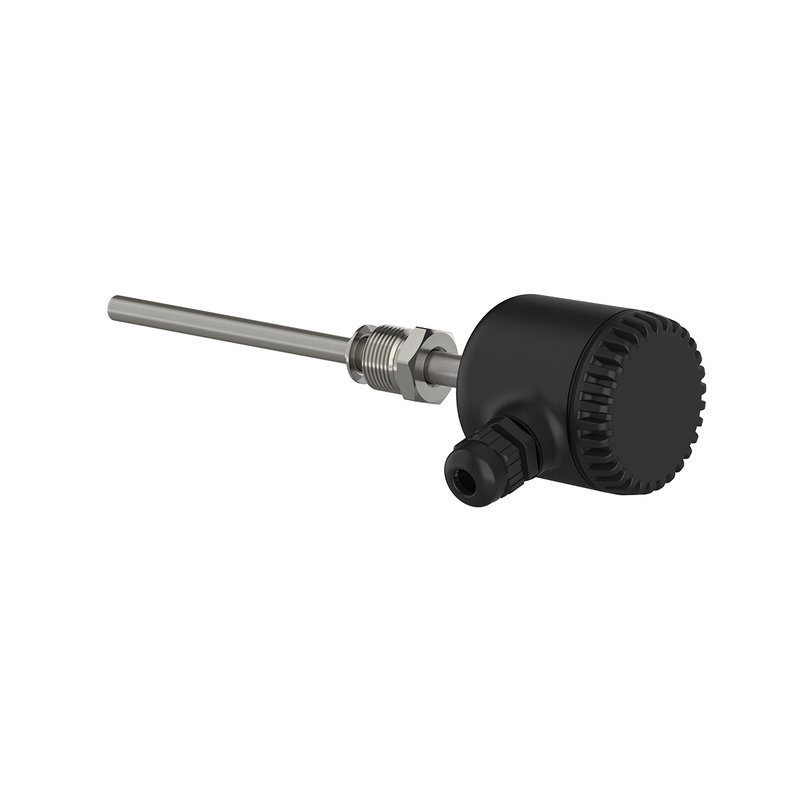

| 065 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм |
60, 80,100, 120, 160, 180, 200,250, 320, 400, 500,630, 800,1000, 1250,1600, 2000
|
| 075 | D = 10 мм, M = 20×1,5 мм**, S = 27 мм | |
| 085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | |
| 095 | D = 10 мм, D1 = 18 мм, M = 20×1,5**, S = 22 мм | |
| 105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | |
| 505 | D=6 мм, M=20×1,5 мм**, S=27 мм | |
| 325 |
Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М» |
50, 80,100, 120 |
| 405 | D = 5 мм |
80, 100, 120,160, 200, 250,320 |
| 125 | D = 6 мм | 60, 80, 100 |
Особенности монтажа:
| Датчик температуры для измерения температуры теплоносителя в трубопроводе | Датчик температуры для измерения температуры воздуха в воздуховоде |
| Отопление, ГВС, ИТП, ЦТП, котельные | Системы вентиляции и кондиционирования (ОВК / HVAC) |
| ДТС325М | ДТС405М |
|

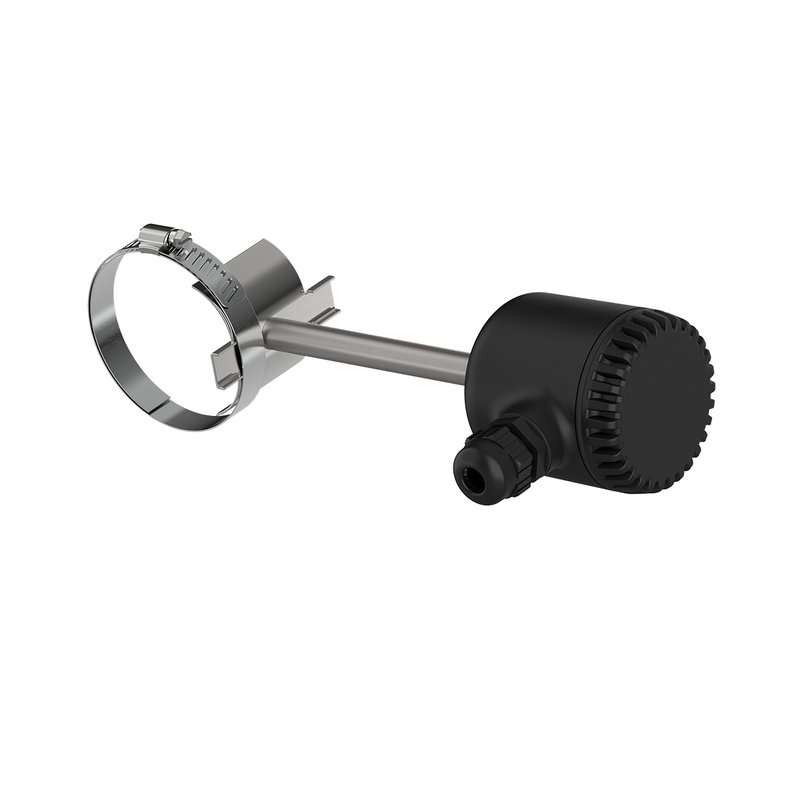

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия: Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5). Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2). Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб. |
Рекомендации по монтажу ДТС405М: Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков. Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки. |
Технические характеристики:
| Наименование | Значение |
| Характеристики питания | |
| Номинальное значение напряжения питания (постоянного тока) | 24 В |
| Диапазон допустимых напряжений питания (постоянного тока) | 10...42 В |
| Потребляемая мощность, не более | 1 Вт |
| Защита от смены полярности напряжения питания | есть |
| Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
| Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
| Интерфейс связи RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Характеристики конструкции | |
| Показатель тепловой инерции, не более | 20...40 с |
| Номинальное давление (не более) защитной арматуры с диаметром погружной части: | |
| - до 6 мм | 0,4 МПа |
| - 6 мм |
0,6 МПа |
| - от 8 до 12 мм | 10,0 МПа |
| - 12 мм и более | 16,0 МПа |
| Степень защиты (по ГОСТ 14254): | |
| – корпус с пластмассовой коммутационной головкой; | IP 54 |
| – корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
| Кабельный ввод (максимальный диаметр подключаемого кабеля): | |
| - для пластмассовой коммутационной головки | М16×1,5 (ø10 мм); |
| - для пластмассовой коммутационной головки ДТС125М.RS; | М16×1,5 (ø6 мм); |
| - для металлической коммутационной головки | М20×1,5 (ø10 мм) |
| Характеристики надежности | |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Время непрерывной работы | круглосуточно |
Функциональные возможности датчиков ДТС-RS:
| Наименование параметра | Номер первого регистра | Количество регистров | Тип | Допустимые значения | Тип доступа | |
| Тип протокола обмена | 5601 | 15E1 | 1 | BYTE | 1 – Modbus RTU | RO |
| Адрес устройства | 5602 | 15E2 | 1 | BYTE | 1…16…247 | RW |
| Скорость обмена, бит/сек | 5603 | 15E3 | 1 | BYTE | 0 – 9600 1 – 14400 2 – 19200 3 – 38400 4 – 57600 5 – 115200 |
RW |
| Количество бит данных | 5604 | 15E4 | 1 | BYTE | 8 | RO |
| Контроль четности | 5605 | 15E5 | 1 | BYTE | 0 – нет 1 – четный 2 – нечетный |
RW |
| Количество стоп-битов | 5606 | 15E6 | 1 | BYTE | 0 – 1 1 – 1,5 2 – 2 |
RW |
| Сброс на заводские настройки: | ||||||
| Восстановить заводские настройки | 1400 | 578 | 1 | BYTE | 0/1 | RW |
| Предел регистрации | ||||||
| Верхний предел регистрации | 5306 | 14BA | 2 | REAL | -213...+1310 | RW |
| Нижний предел регистрации | 5308 | 14BC | 2 | REAL | -213...+1310 | RW |
