ДТС315М-РТ100.0,25.50.МГ.СL32.И [12] температуры для пищевой, косметической и фармацевтической промышленности
ДТС315М-РТ100.0,25.50.МГ.СL32.И [12] температуры для пищевой, косметической и фармацевтической промышленности
Датчик температуры предназначен для непрерывного измерения температуры в пищевой промышленности, косметической и фармацевтической промышленности.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
| Гигиеническое исполнение с CLAMP-присоединением к процессу | Игольчатые датчики для измерения температуры внутри продукта |
| Назначение | |
|
молочная промышленность фармацевтическая промышленность косметическая промышленность |
колбасное производство (варка и копчение мясопродуктов) измерение температуры внутри колбас, сосисок и др., хлебобулочных изделий, консервов измерение температуры замороженных продуктов |
| Среда измерения | |
| Жидкие, вязкие среды | Твердые среды (продукт) |
| Отличительные особенности | |
| Степень защиты IP67 Пищевые стали Гигиенический сертификат Межповерочный интервал 2 года |
|
|
AISI 316 – ДТС205, ДТС305М AISI 304 – ДТС415М |
12Х18Н10Т |
| Датчики температуры для воды и жидкого продукта, для вязких сред: -50…+300 ºС |
Термометры сопротивления игольчатые: -60…+250 ºС Термопары игольчатые: -40…+400 ºС |
| Выходной сигнал | |
|
сопротивление (НСХ РТ100, РТ1000) – ДТС205 аналоговый 4…20 мА – ДТС305М, ДТС415М |
сопротивление (НСХ 50М, 100М, 50П, 100П, РТ100, РТ500, РТ1000) термоэлектрические преобразователи К (ХА), L (ХК) |
Стандартный срок производства – от 5 рабочих дней.
Конструктивные исполнения
| Модель | Параметры | Материал | Длина монтажной части L, мм |
| ДТС294 | D=3 мм | сталь12Х18Н10Т |
60, 80, 100, 120, 160, 200, 250, 320
|

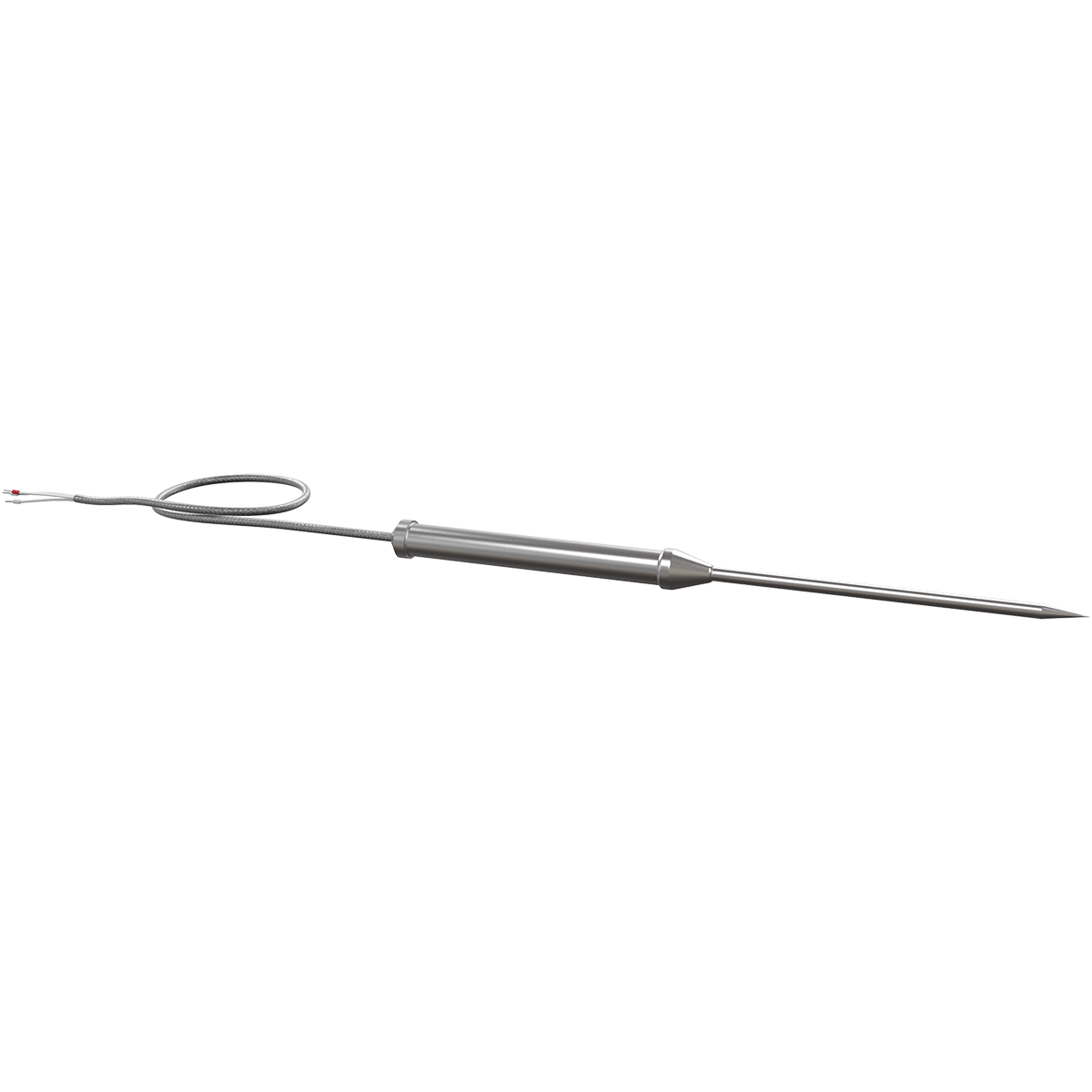

| ДТС164 | D=4 мм, D1=10 мм | ||
| ДТС174 | D=5 мм, D1=10 мм | ||
| ДТС184 | D=6 мм, D1=10 мм | ||
| ДТС194 | D=5 мм, D1=10 мм | ||
| ДТС205 |
D=6 мм Диаметр CLAMP А = 50,5 мм (для DN 25; 32; 40) А = 64 мм (для DN 50)
|
AISI 316 |
40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630 |

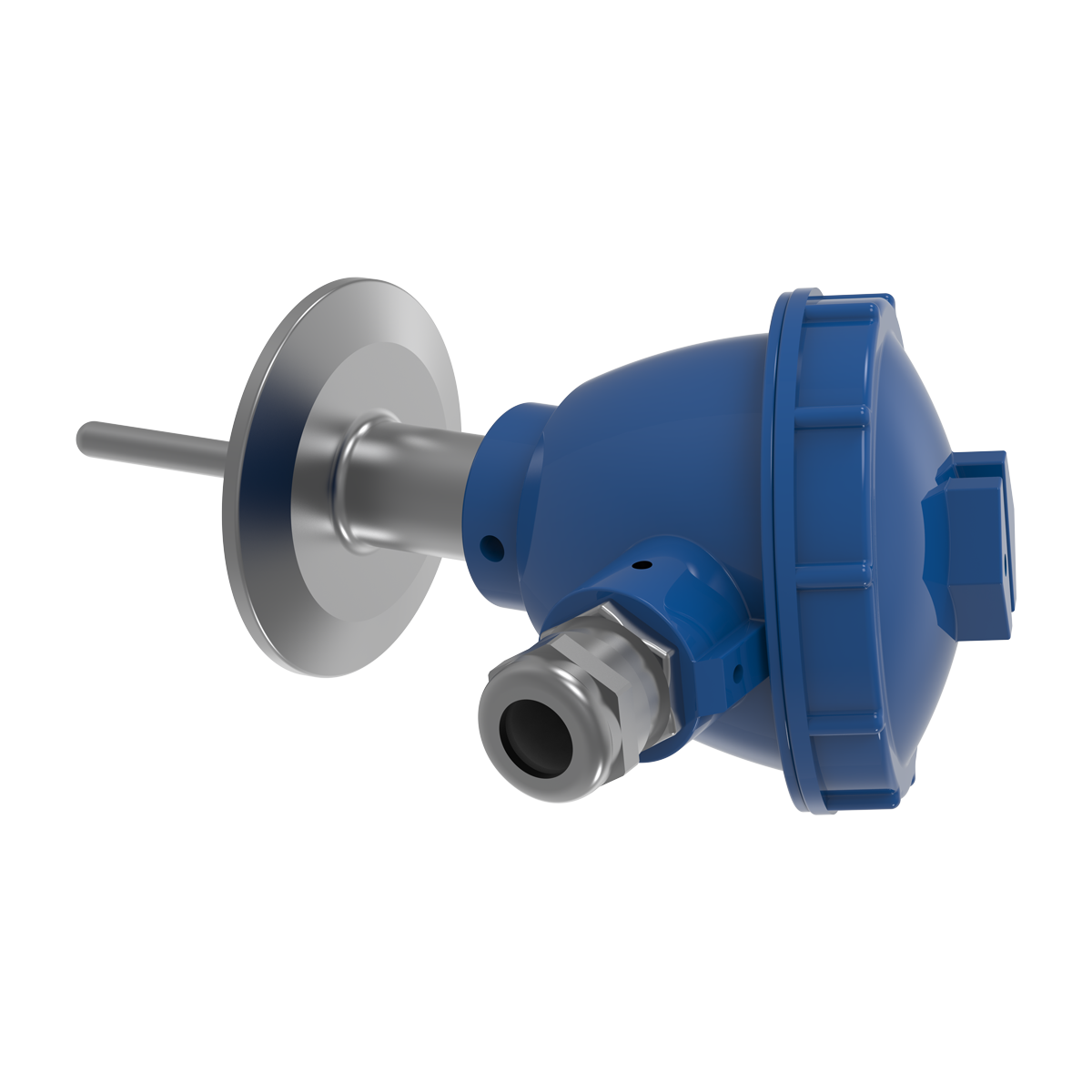

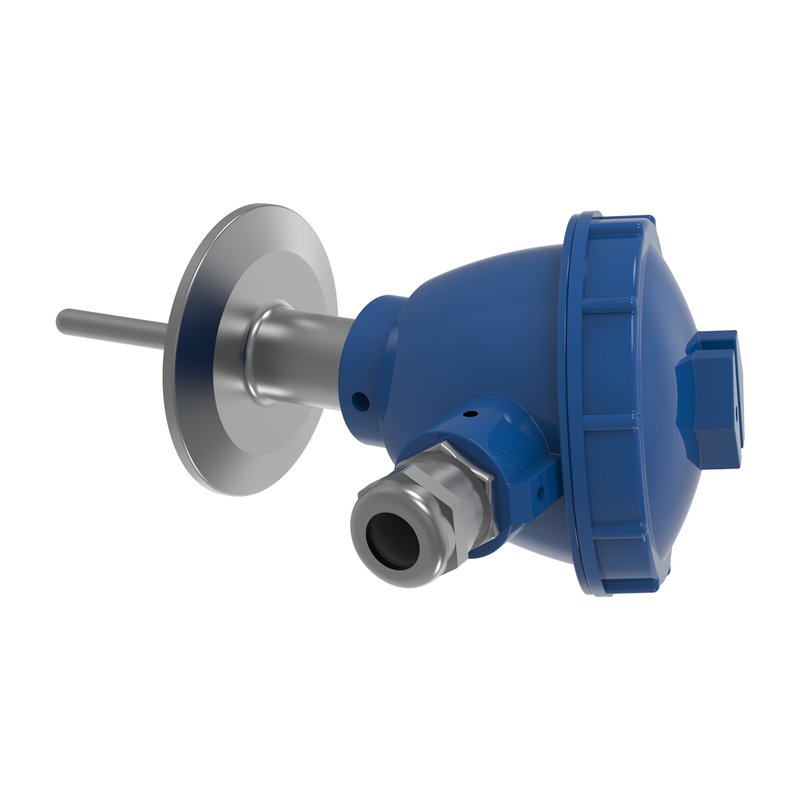

| ДТС305М | |||

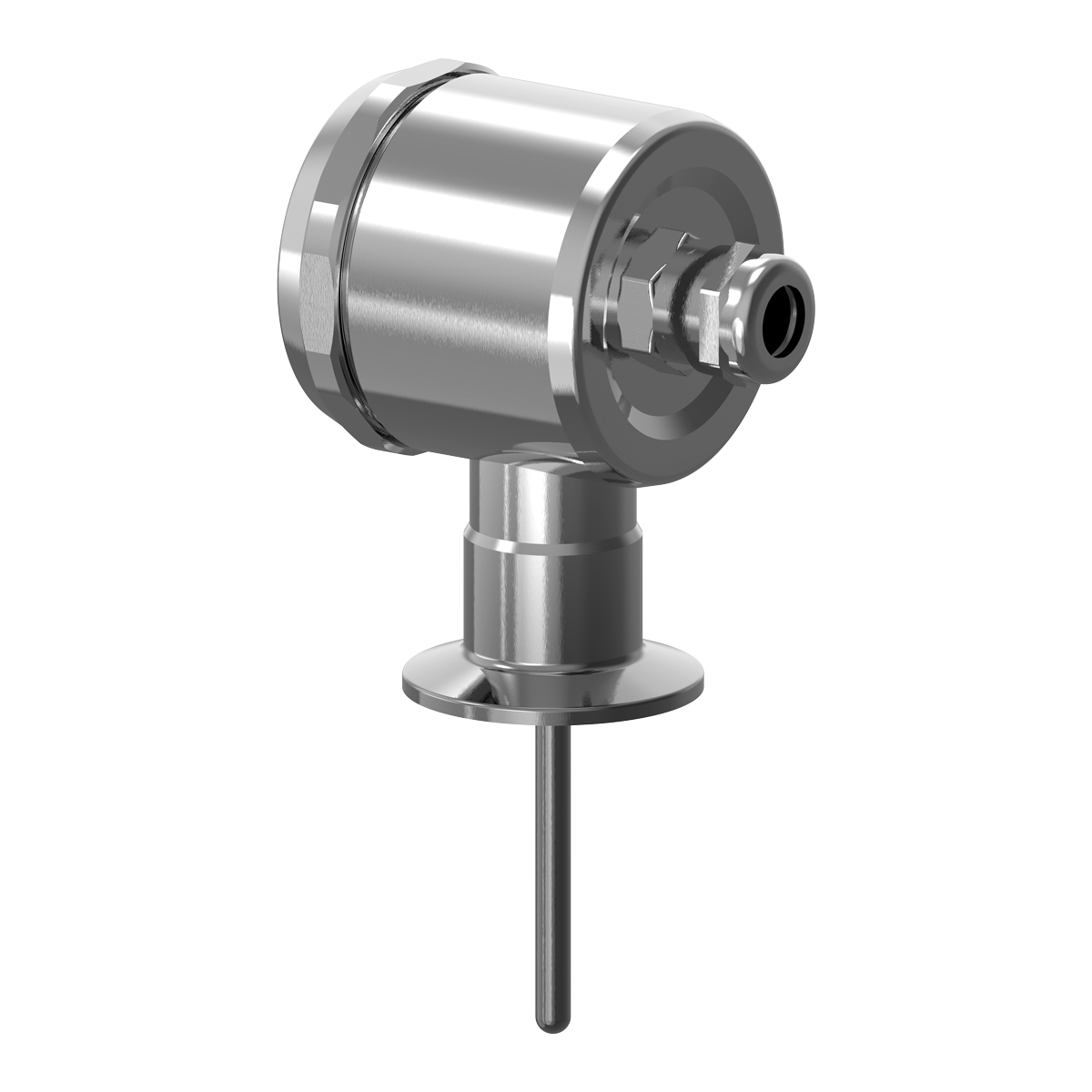

| ДТС415М | AISI 304 |
Технические характеристики
| Характеристика | Игольчатые датчики температуры | Датчики температуры с CLAMP | ||
| ДТС294, ДТС164, ДТС174, ДТС184 | ДТПХ194 | ДТС205 | ДТС305М, ДТС415М | |
| НСХ/выходной сигнал | 50М, 100М, 50П, 100П, РТ100, РТ1000 | ТХА (К), ДТК (L) | РТ100, РТ1000 |
4…20 мА 12…36 В пост. тока |
| Класс допуска/точности | А, В | 2 | А | ±0,25; ±0,5 |
| Диапазон измеряемых температур, ºС |
50М, 100М: -50…+150 50П, 100П: - класс А: -100…+250 - класс: В -196…+250 РТ100, РТ1000: -60…+250 |
-40…+400 | -30…+250 | -50…+300 |
| Температура окружающего воздуха, ºС | -60…+85 | в зависимости от типа кабеля | -40…+85 | |
| Условное давлением, МПа | 0,1…6,3 МПа (в зависимости от модели) | 1,6 МПа | ||
| Показатель тепловой инерции | не более 10…30 сек | |||
| Количество чувствительных элементов | 1 | |||
| Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
- |
3 – трехпроводная, 4 – четырехпроводная |
- |
| Электрическое подключение (к АСУ) |
Кабельный вывод МГТФЭС: -50…+180 ºС |
Кабельный вывод ДКТ: -40…+300 ºС СФКЭ: -60…+250 ºС |
Разъем М12 |
Клеммы встроенного нормирующего преобразователя (коммутационная головка – металл) |
| Длина кабельного вывода | 0,2 м – стандарт, до 20 м – по заказу | - | - | |
| Присоединение к процессу | Игольчатый датчик |
Фланцевое присоединение CLAMP DIN 32676 размер 50,5 мм: DN 25; 32; 40 размер 64 мм: DN 50 |
||
| Материал защитной арматуры | Сталь 12Х18Н10Т | AISI 316 – ДТС205, ДТС305М AISI 304 – ДТС415М |
||
| Степень защиты | IP67 | IP54 | IP67 | |
| Средний срок службы | не менее 10 лет | не менее 4 лет | не менее 10 лет | |
