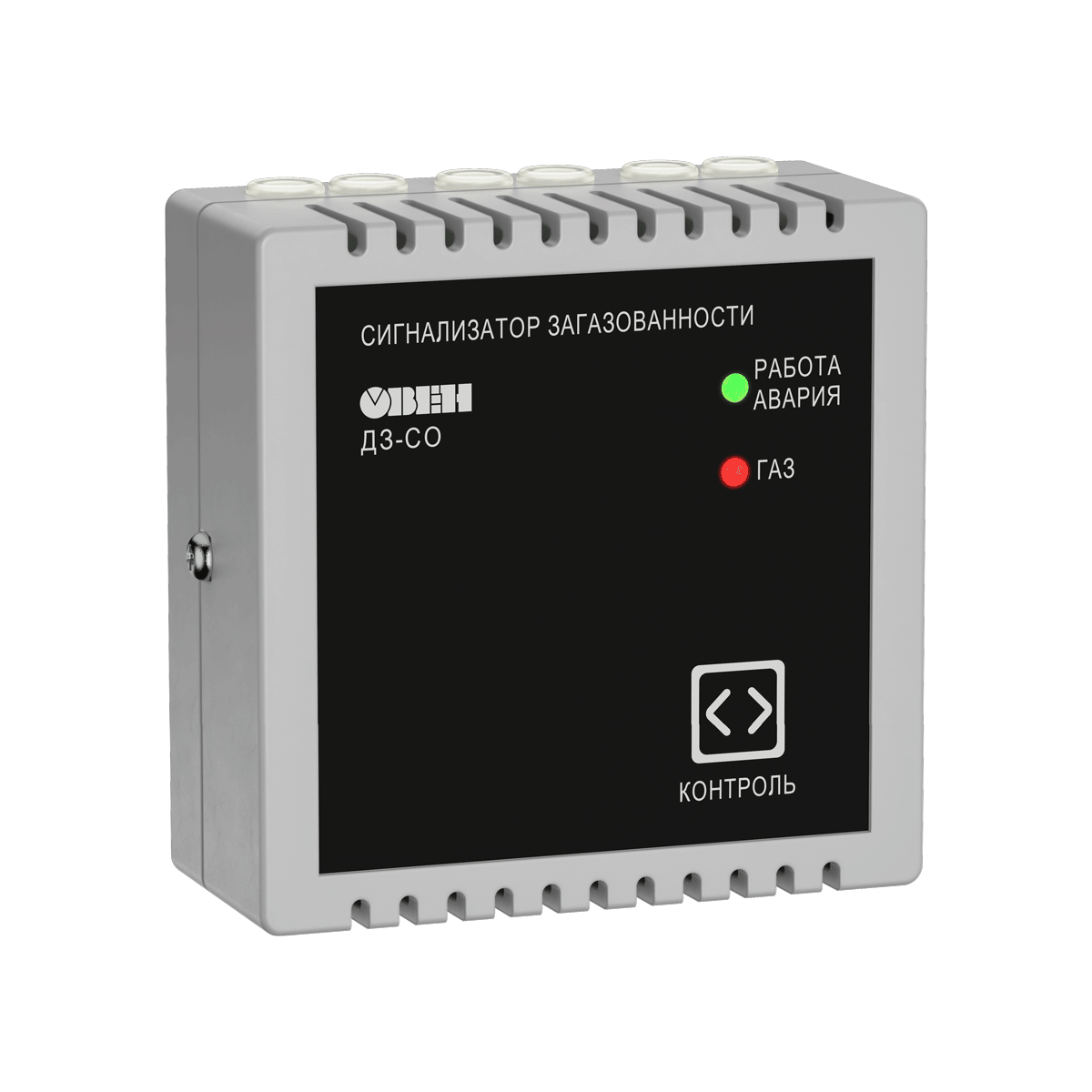

ДЗ-СО.Н3.RS сигнализатор (детектор) загазованности угарного газа (СО) для парковок с цифровым интерфейсом RS-485

Функциональные особенности

Индикация (световая и звуковая) достижения СО двух пороговых значений – 20 мг/м3 и 100 мг/м3.*

Передача состояний порогов и значения уровня СО по RS-485

Встроенная самодиагностика и режим имитации аварии.

Автоотключение второго порога срабатывания после уменьшения концентрации ниже порогового значения.

Два дискретных выхода типа «транзисторный ключ» по порогам.

Внесен в Госреестр СИ под номером 96449-25.

Напряжение питания – 24 В постоянного тока.

Дублированные контакты клеммных колодок позволяют легко собирать приборы в шинную топологию сети RS-485 и дискретных выходов.

Сечение провода для монтажа внешних связей от 0,35 до 0,75 мм2, диаметр кабеля до 6 мм.

* Под заказ возможна настройка на другие пороги в пределах диапазона измерений прибора

Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа.

Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы – диффузионный. Контролируемая одним прибором площадь составляет не более 200 м2.

Прибор имеет цифровой интерфейс RS-485 и два дискретных выхода типа «транзисторный ключ», позволяющие удаленно получать информацию о состоянии порогов сигнализации.

В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.

Возможно несколько сценариев подключения и использования прибора:

Подключение к контроллеру только по сети RS-485 с опросом регистра состояния порогов.

Подключение к контроллеру только дискретных выходов и контроль их состояния.

Одновременное подключение к контроллеру по сети RS-485 и дискретных выходов.

В первых двух сценариях экономятся ресурсы контроллера и кабельные линии.

В третьем сценарии контролируются состояния дискретных выходов, а также выполняется опрос регистра состояния порогов. Данный сценарий наиболее надёжен, с точки зрения помехозащищённости.

Области применения

Газовый детектор ОВЕН ДЗ-СО применяется в закрытых паркингах, подземных гаражах, подвалах промышленных предприятий и т.п.

Технические характеристики

Контролируемый газ	СО (оксид углерода)
Метод отбора пробы	диффузионный
Количество чувствительных элементов (ЧЭ)	1
Тип ЧЭ	электрохимический
Рабочий диапазон концентраций	0...150 мг/м3
Время готовности к работе после включения питания, не более	60 сек
Время реакции (инерционность), не более	90 сек
Период обновления результатов, не более	1 сек
Виды сигнализации	световая, звуковая
Пороги срабатывания сигнализации	порог l 20±5 мг/м3
	порог II 100±25 мг/м3
Уровень громкости звуковой сигнализации на расстоянии 1 м от прибора, не менее	70 дБ
Количество выходных устройств	2
Тип выходных устройств	канальный полевой транзистор
Максимальный коммутируемый ток	800 мА
Максимальное коммутационное напряжение	30 В
Степень защиты оболочки от внешнего воздействия по ГОСТ 14254	IP20
Габаритные размеры	85×87×37 мм
Диапазон рабочих температур окружающего воздуха	–20…+50 °С
Масса, не более	0,12 кг
Средний срок службы, не менее	7 лет

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

температура окружающего воздуха: -20…+50 °С;

относительная влажность от 20 до 85 % без конденсации влаги;

атмосферное давление – от 84 до 106,7 кПа.

Датчик загазованности ОВЕН ДЗ-СО следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла

 к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

Правила установки на парковках

При выборе места установки необходимо соблюдать следующие рекомендации:

Датчики угарного газа устанавливаются по всей площади подземной парковки.

Согласно нормативной документации – один датчик может контролировать 200 м2 пространства паркинга (это радиус 8 метров, если устройство устанавливается на стены и столбы).

Датчики располагаются на уровне органов дыхания человека, как правило, 1,5 – 1,8 м от уровня пола.
