HD-2544.VA регулятор напряжения

Применяется для простого регулирования напряжения нагрузки резистивного типа в диапазоне от 10 В до номинального напряжения питания. Регулирование осуществляется пропорционально величине управляющего сигнала. В числе типовых примеров применения регуляторов можно привести следующие: регулирование мощности нагревательных элементов, регулирование напряжения питания ламп накаливания для изменения уровня освещенности.

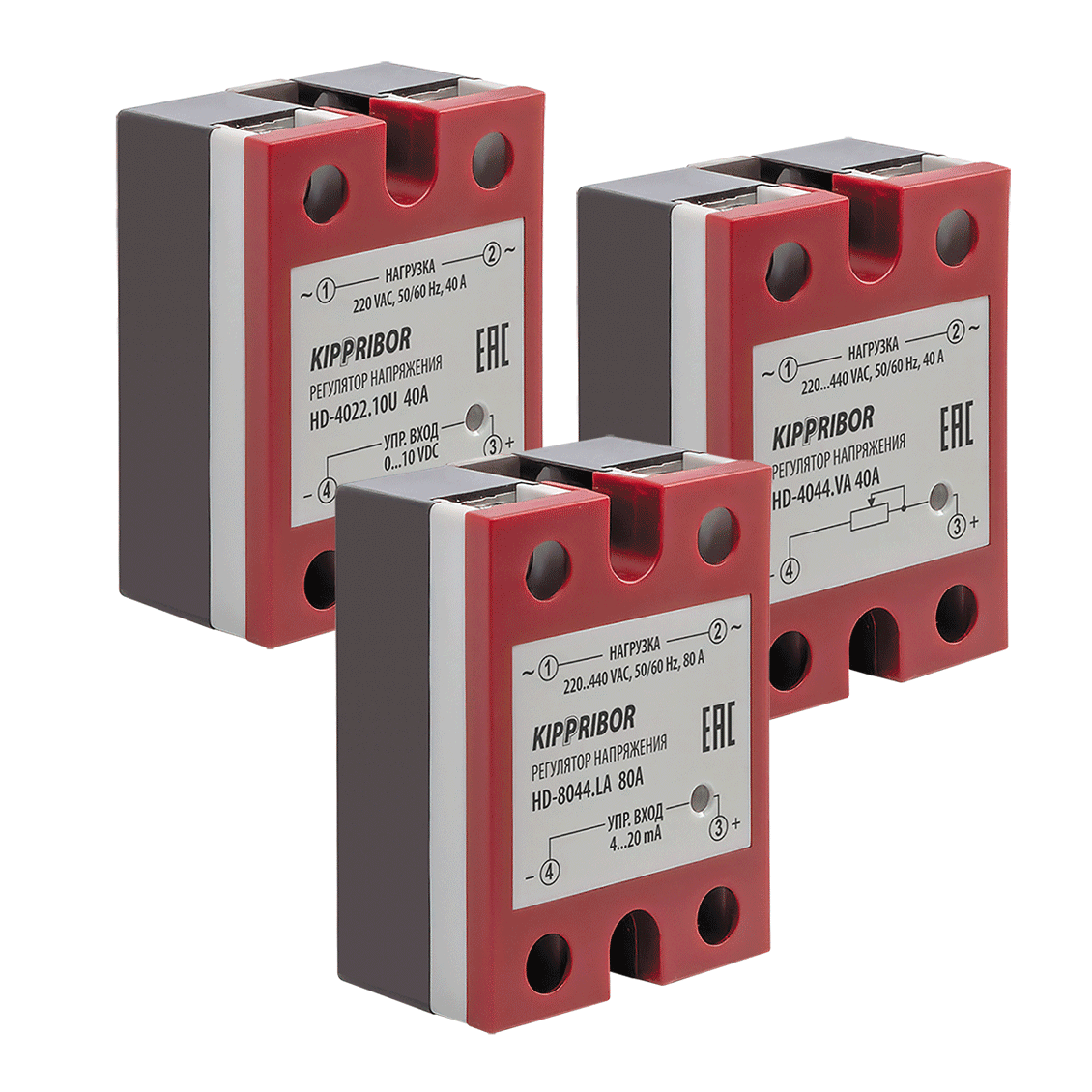

Особенности коммутации нагрузки для регуляторов серии HD-xx44.LA, HD-xx44.VA, HD-xx22.10U

Максимальный коммутируемый ток:

Серии HD-xx44.VA, HD-xx22.10U до 40 А.

Серия HD-xx44.LA до 80 А.

Рекомендуемый ток резистивной нагрузки:

Серии HD-xx44.VA , HD-xx22.10U до 30 А.

Серия HD-xx44.LA до 60 А.

Управляющий сигнал:

Серия HD-xx44.VA- потенциометр 470/560 кОм при Uном 220 VAC/380 VAC.

Серия HD-xx22.10U- унифицированный сигнал напряжения 0…10 В.

Серия HD-xx44.LA- унифицированный токовый сигнал 4…20 мА.

Диапазон регулирования напряжения питания нагрузки:

Серия HD-xx44.VA – 10…440 VAC.

Серия HD-xx22.10U- 10…220 VAC.

Серия HD-xx44.LA - 10…440 VAC.

Технические характеристики

Параметр	Серия HD-xx44.VA [M02]	Серия HD-xx22.10U [M02]	Серия HD-xx44.LA [M02]
Тип коммутируемого тока	Переменный ток
Тип коммутируемой сети	Однофазная
Тип коммутируемой нагрузки	Резистивная
Диапазон регулирования напряжения	10…440 VAC, при Uпит.нагр.=220/380 VAC	10…220 VAC, при Uпит.нагр.=220 VAC	10…440 VAC, при Uпит.нагр.=220/380 VAC
Управляющий сигнал	Переменный резистор 470-560 кОм	Унифицированный сигнал напряжения 0…10 В	Унифицированный сигнал тока 4…20 мА
Входное сопротивление	-	4 кОм	400 Ом
Тип выходных силовых элементов	Симисторы (TRIAC)
Гальваническая изоляция цепи управления	Нет	Есть
Тип управления	Фазовое управление симистором
Максимальное пиковое напряжение	9 класс (900 VAC)	6 класс (600 VAC)	9 класс (900 VAC)
Ток утечки в цепи нагрузки	≤ 7 мА	≤ 100 мА	≤ 100 мА
Состояние реле при обрыве либо отсутствии входного сигнала	Включено с минимальным выходным напряжением	При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Сопротивление изоляции	500 МОм (при 500 VDC)
Электрическая прочность изоляции	Соответствует стандартам UL1577 (2500 V в течение одной минуты)
Условия эксплуатации регуляторов серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA (согласно ГОСТ 15150)
Температура окружающего воздуха		-30…+70 °С
Атмосферное давление		84…106,7 кПа
Относительная влажность		≤ 80 % (при +25 °С и ниже без конденсации влаги)
