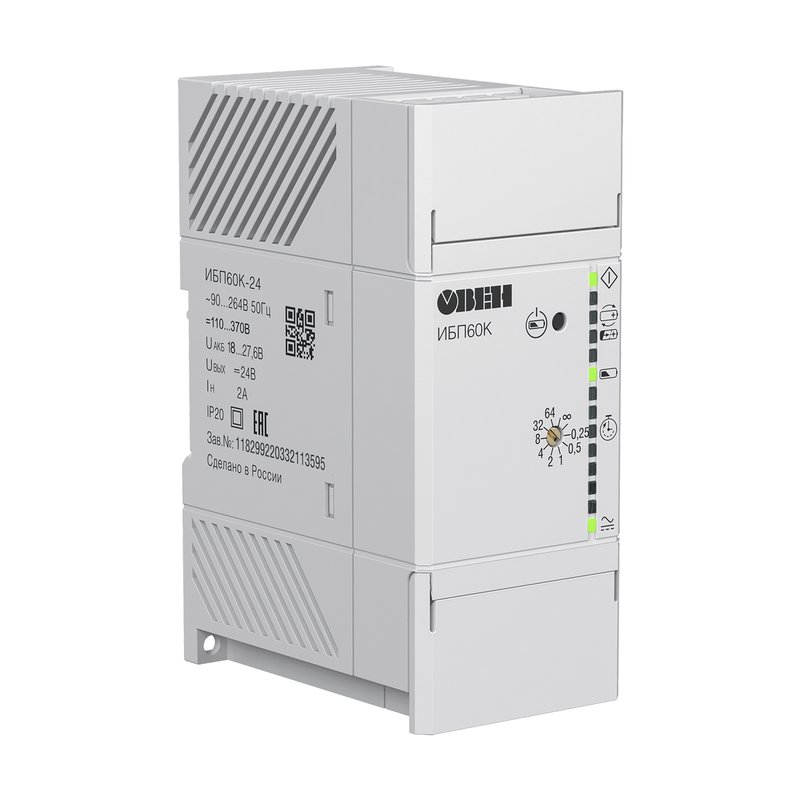

ИБП60К-24 источник питания с резервированием
ИБП60К-24 источник питания с резервированием
Источник питания с резервированием, предназначенные для питания нагрузки стабилизированным напряжением 24 В в случае отключения или снижения напряжения сети.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Бесперебойное питание от сети или аккумуляторных батарей (АКБ) с автоматическим переходом на резерв при сбоях электроснабжения
Работает совместно с аккумуляторными батареями (свинцово-кислотными или литиевыми), обеспечивая надежное питание подключенного оборудования.
Устройства контролируют наличие внешней АКБ, обеспечивают ее оптимальный заряд, а также многоуровневую защиту АКБ, ИБП и нагрузки. Светодиодная индикация упрощает контроль состояния и режима работы.

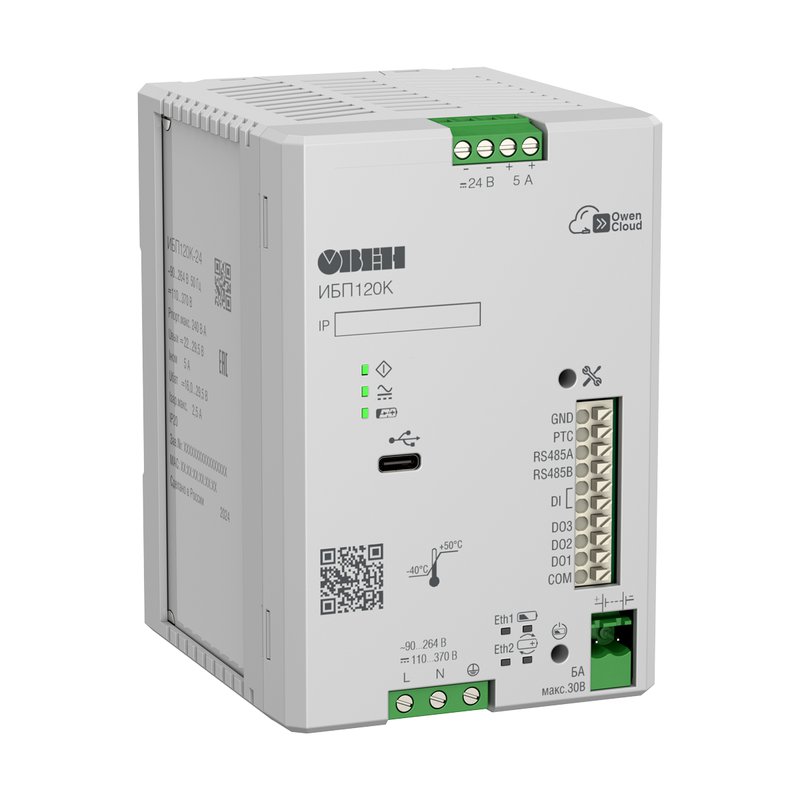

ИБП120К оснащён интерфейсами USB и Ethernet, которые обеспечивают настройку параметров, мониторинг состояния и передачу данных в облачный сервис диспетчеризации OwenCloud.
ИБП60К поддерживает передачу данных о своем состоянии в облачный сервис диспетчеризации OwenCloud и использование дополнительного шлюза.
Оптимально подходят для питания свободно программируемых контроллеров ОВЕН ПЛК, модулей ввода/вывода ОВЕН Мх210, а также других компонентов автоматизированных систем. Поддерживает передачу данных о своем состоянии в облачный сервис диспетчеризации OwenCloud.
Преимущества
Автоматический переход на резерв
Мгновенный переход на резервное питание от АКБ при отключении напряжения сети или понижении его уровня ниже допустимого
Стабильное напряжение
Обеспечивает стабилизированное напряжение 24 В как от сети, так и от различных типов АКБ (свинцово-кислотные, Li-ion)
Индикация и удаленный контроль
Светодиодная индикация режимов работы и возможность передачи информации о состоянии прибора на контроллер
Контроль и защита АКБ
Контролирует наличие и параметры АКБ (заряд и внешнюю температуру с помощью датчика), обеспечивает оптимальный заряд АКБ с ограничением тока и защищает батарею от глубокого разряда
Защита прибора и нагрузки
Защита от короткого замыкания, некорректного подключения клемм АКБ (переполюсовки)
Последовательное и параллельное подключение
Поддерживается параллельная работа двух ИБП при двукратном наращивании выходной мощности или резервировании
Технические характеристики
| Питание | ||||
|
ИБП60К Питание от сети |
ИБП60К Питание от АКБ* |
ИБ1200К Питание от сети |
ИБП120К Питание от АКБ* |
|
| Выходные параметры | ||||
| Номинальное напряжение, В | (24 ± 2 %) | (24 ± 2 %) | (24 ± 2 %) | (24 ± 2 %) |
| Номинальный ток, А | 2 | 2 | 5 | 5 |
| Номинальная мощность, Вт |
60 (включая 12 Вт на заряд АКБ) |
48 | 120 | 120 |
| Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более, мВ | 120 | 120 | 120 | 120 |
| Диапазон подстройки выходного напряжения, В | - | - | 22…29,5 | 22…29,5 |
| Время пуска, (не более), с | 1 | 2 | 2 | 2 |
| Входные параметры | ||||
| Номинальное напряжение питания переменного тока, В | 120/230 | 24 | 120/230 | – |
| Рабочее напряжение питания переменного тока, В | 90…264 | – | 90…264 | – |
| Частота переменного тока, Гц | 45...65 | – | 45...65 | – |
| Рабочее напряжение питания постоянного тока, В | 110...370 | 20,1…27,6 (свинцово-кислотные АКБ), 18…25,5 В (Li-ion АКБ) | 110...370 | 20,4…29,5 (свинцово-кислотные АКБ), 16…29,5 В (Li-ion АКБ) |
| Максимальный ток потребления, А | 1,1 | 3,9 | 2,1 | 8,2 |
| Пусковой ток, не более, А | 36 | – | 35 | – |
| КПД, не менее**, % | 80 | 80 | 89*** | 95 |
| Максимальная потребляемая мощность, не более, Вт | 75 | – | 240 | – |
| Активная мощность, потребляемая в режиме холостого хода, не более, Вт | 2 | 1,8 | 6 |
4,5 |
| Защита | ||||
|
ИБП60К Питание от сети |
ИБП60К Питание от АКБ* |
ИБ120К Питание от сети |
ИБП120К Питание от АКБ* |
|
| Защита от повышенного/пониженного входного напряжения |
Переход на Питание от АКБ при Uвх< ~85 В; возврат на Питание от сети при Uвх = ~90…264 В |
Отключение нагрузки при UАКБ min < 20,1 В (свинцово-кислотные АКБ) и < 18 В (Li-ion АКБ) |
Переход на Питание от АКБ при Uвх < ~90 В; возврат на Питание от сети при Uвх = ~90…264 В |
Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ) |
| Защита от перегрузки – ограничение выходного тока: порог ограничения выходного тока, А | 2,1…2,4 | 2,1…2,4 | 5,5 | 5,5 |
| Взаимодействие с АКБ | ||||
| Емкость АКБ, А·ч | – | 2…10 | – | 1…25 (свинцово-кислотные), 2,4 (Li) |
| Максимальное напряжение заряда АКБ, В | – | 28,9 | – | 29,5 ±5 % |
| Напряжение отключения заряда Li-ion АКБ | – | Согласно ограничениям встроенного контроллера АКБ | – | Согласно ограничениям встроенного контроллера АКБ |
| Ток заряда АКБ, А | – | 0,45…0,55 | – | 0,1…2,5 |
| Время переключения с/на АКБ, не более, мс | 8 | 8 | 0 | 0 |
| Напряжение защитного отключения нагрузки от свинцово-кислотных АКБ, В | - | 20,1…21,0 | - | 20,1…21,0 |
| Напряжение защитного отключения нагрузки от Li-ion АКБ, В | - | 16,0...18,0 | - | 16,0...18,0 |
| Термокомпенсация (свинцово-кислотные АКБ), мВ/°С | - | - | 40 | 40 |
| Условия эксплуатации | ||||
| Рабочий диапазон температур окружающей среды, °С | -20…+50 | -20…+50 | 40…+50 |
Разряд -40…+50** Заряд 0…+50** |
| Температура хранения и транспортировки, °С | -40…+80 | -40…+80 | -40…+70 | -40…+70 |
| Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более, % | 80 | 80 | 80 | 80 |
| Атмосферное давление, кПа | 84…106,7 | 84…106,7 | 84…106,7 | 84…106,7 |
