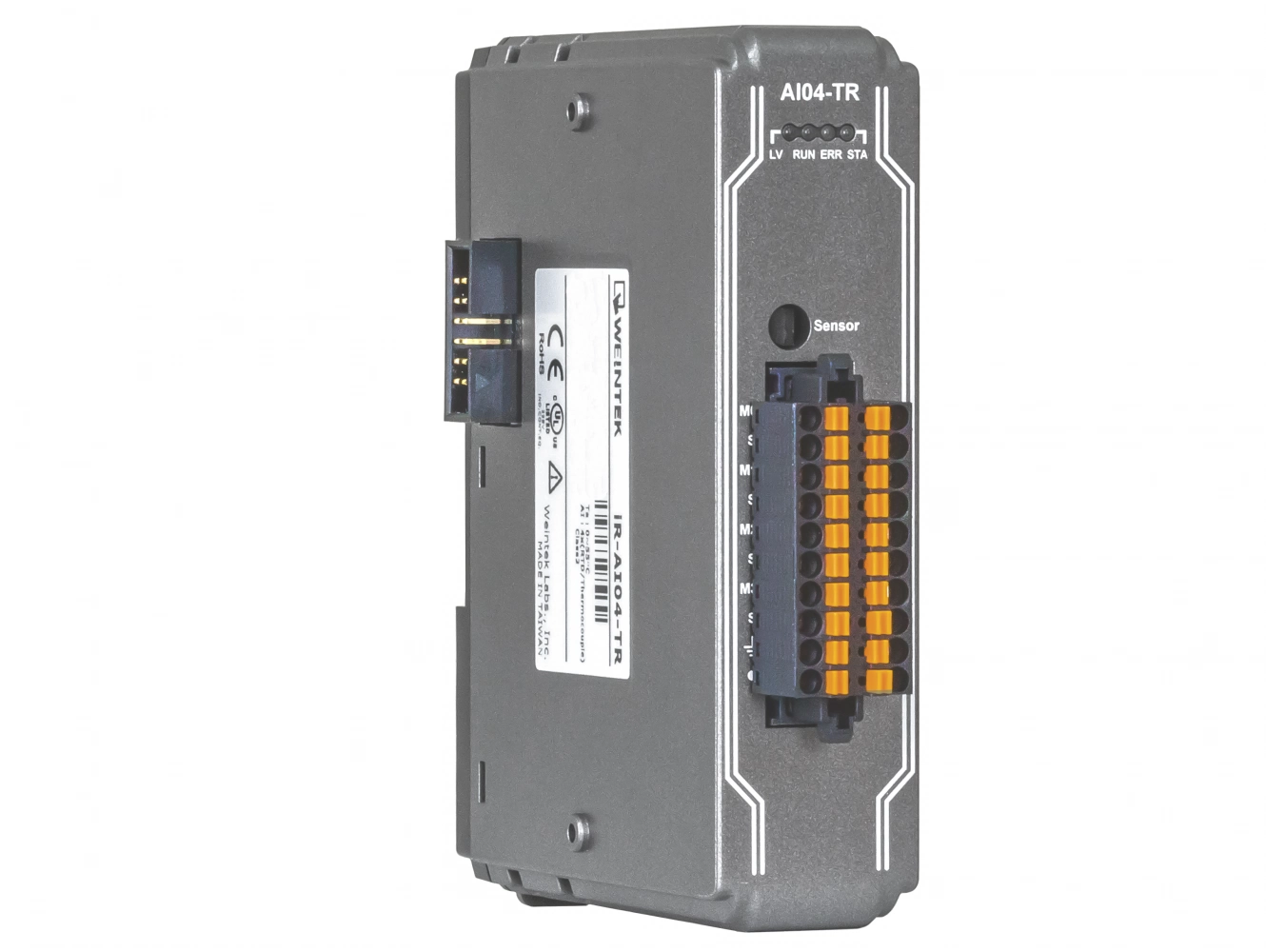

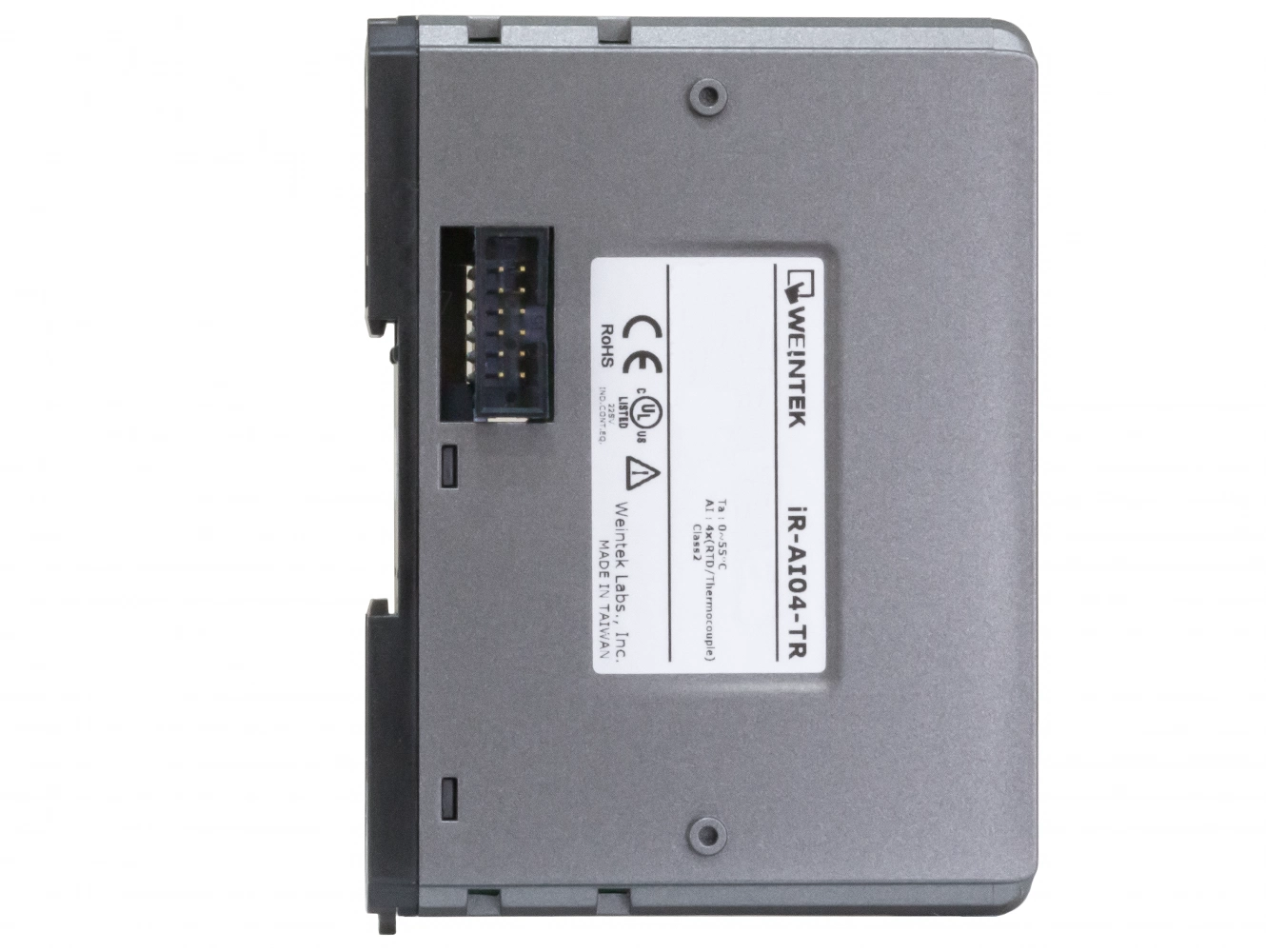

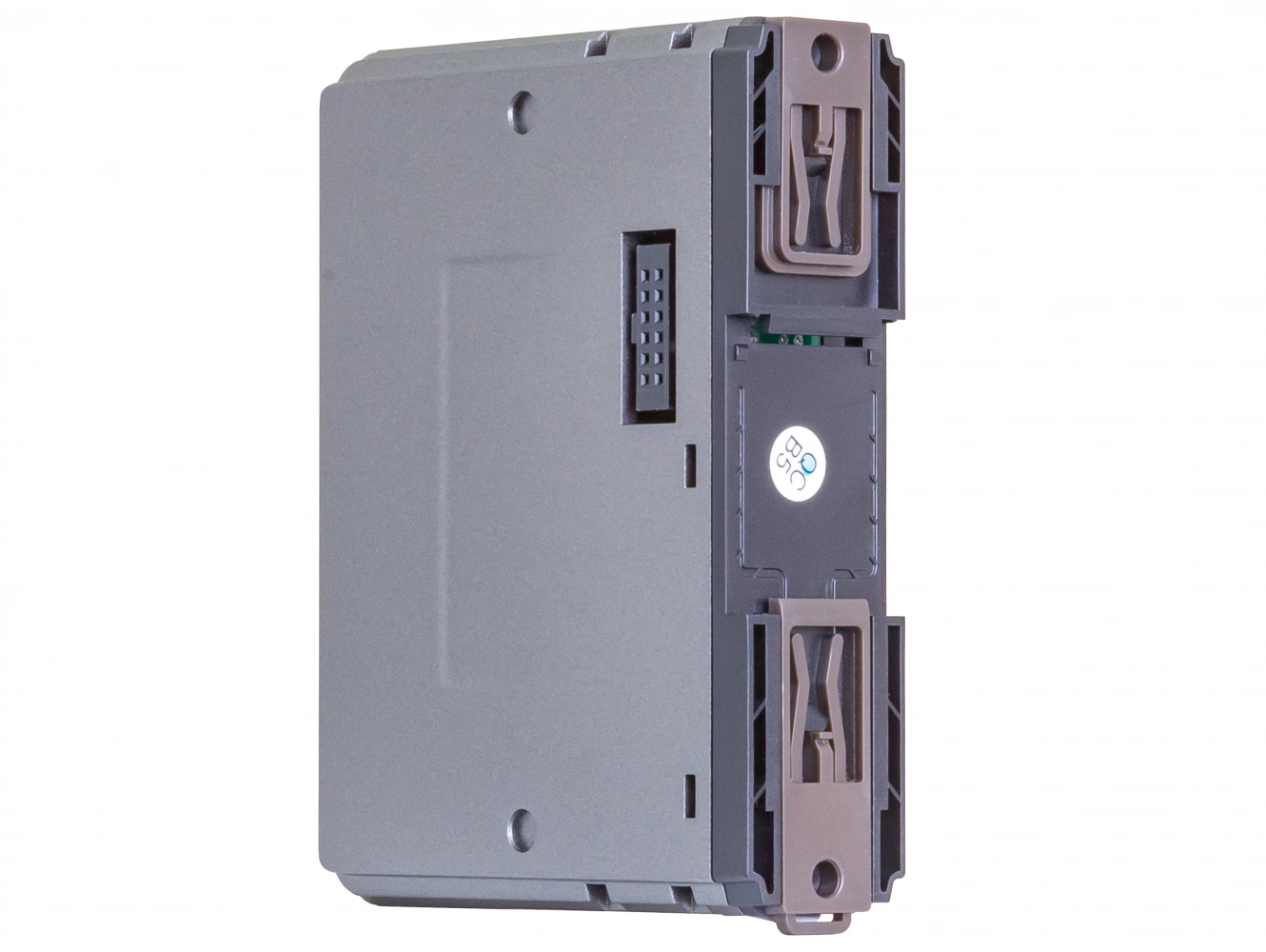

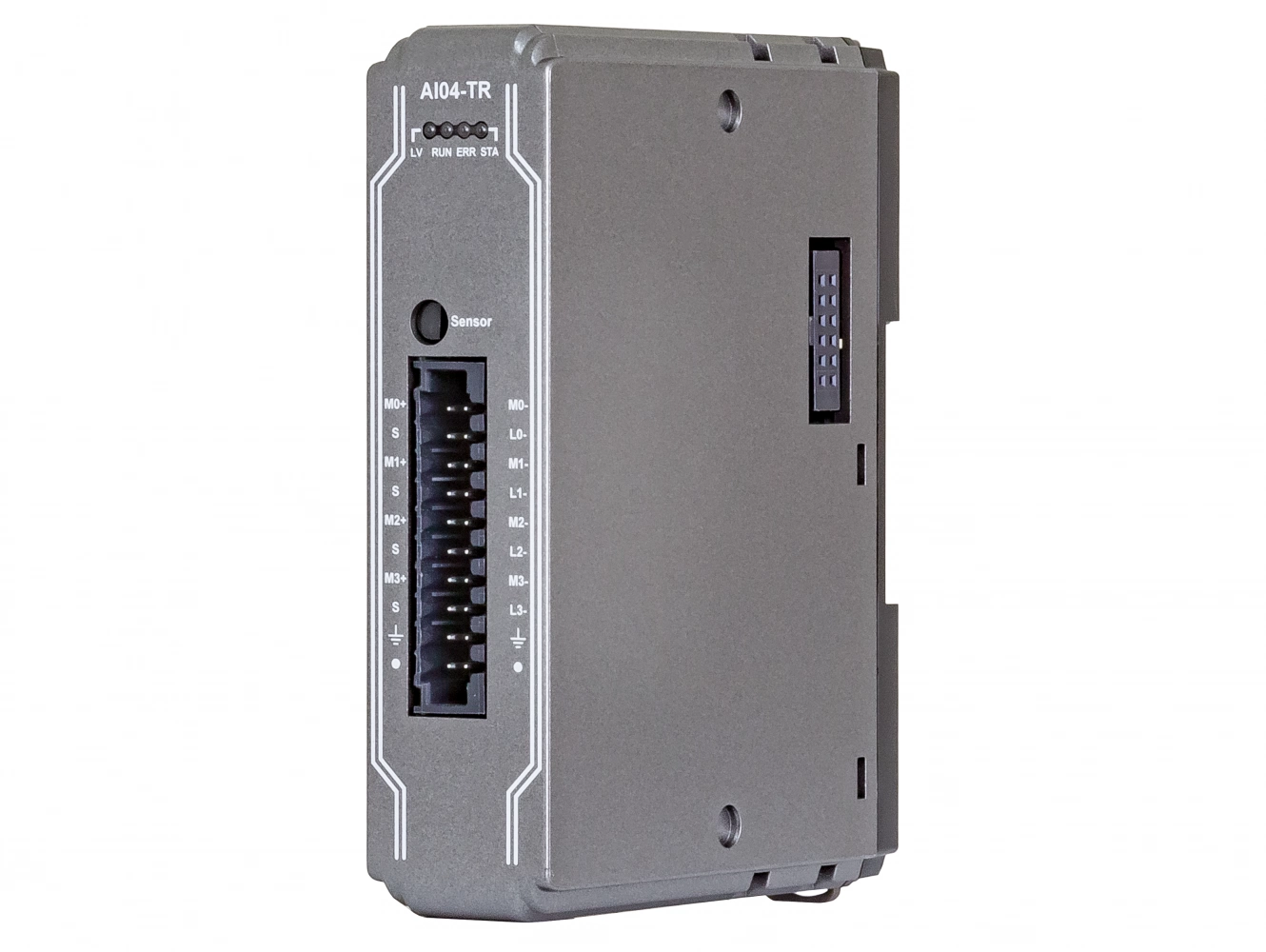

iR-AI04-TR температурный модуль ввода-вывода Weintek

Аналоговый ввод

Количество каналов АЦП

4 

Тип каналов аналогового ввода

2/3-проводные 

Тип подключаемых датчиков

Термопара, RTD: Pt100, jPt100, Pt200, Pt500 , Pt1000, LG-Ni1000, Ni100, Ni120, Ni1000, CU50, CU100, 0-5000 Ом, 0-500 Ом, напряжение

Разрешение АЦП, бит

16 

Точность АЦП

Термопары: ±[0.4% + 3°С] от полного диапазона (25 °С), ±[0.6% + 3°С] от полного диапазона (0 ~55°С) 
RTD: ±0.2% от полного диапазона (25 °С), ±0.3% от полного диапазона (0 ~55°С) 

Диапазон входных сигналов по напряжению

±2 В, ±1 В, ±500 мВ, ±250 мВ, ±125 мВ, ±62.5 мВ, ±31.25 мВ 

Диапазон входных сигналов по типу термопары

J, K, R, S, T, E, N, B, C, L, U, TXK/XK(L), TBP/BP(A)-1, TBP/BP(A)-2, TBP/BP(A)-3, M 

Время преобразования

100 мс/канал для термопары; 200 мс/канал для RTD, 100 мс/канал для напряжения, 200 мс/канал для сопротивления

Диагностика

Напряжение питания, обрыв линии, переполнение/незаполнение

Основные характеристики модулей ввода/вывода

Тип модуля

Модуль ввода-вывода 

Светодиодные индикаторы

Светодиодные индикаторы

Индикаторы состояния

Требования к электропитанию

Потребление тока

65 мА@5 В пост.

Условия эксплуатации

Рабочая температура, °C

0 ~ +55 

Температура хранения, °C

-20 ~ +70 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Защита

Защита от пыли и влаги

IP20 

Конструктивные свойства

Материал корпуса

Пластик 

Размеры и вес

Габаритные размеры, мм

27 x 109 x 81

Вес нетто, кг

0.12

Монтаж

Монтаж

На DIN-рейку 

Наличие международных сертификатов

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 
EN 55024 
EN 55032 Class A 

Вибрации

IEC 60068-2-6 
EN 60068-2-27 

Сертификаты

CE, UL, RoHS
