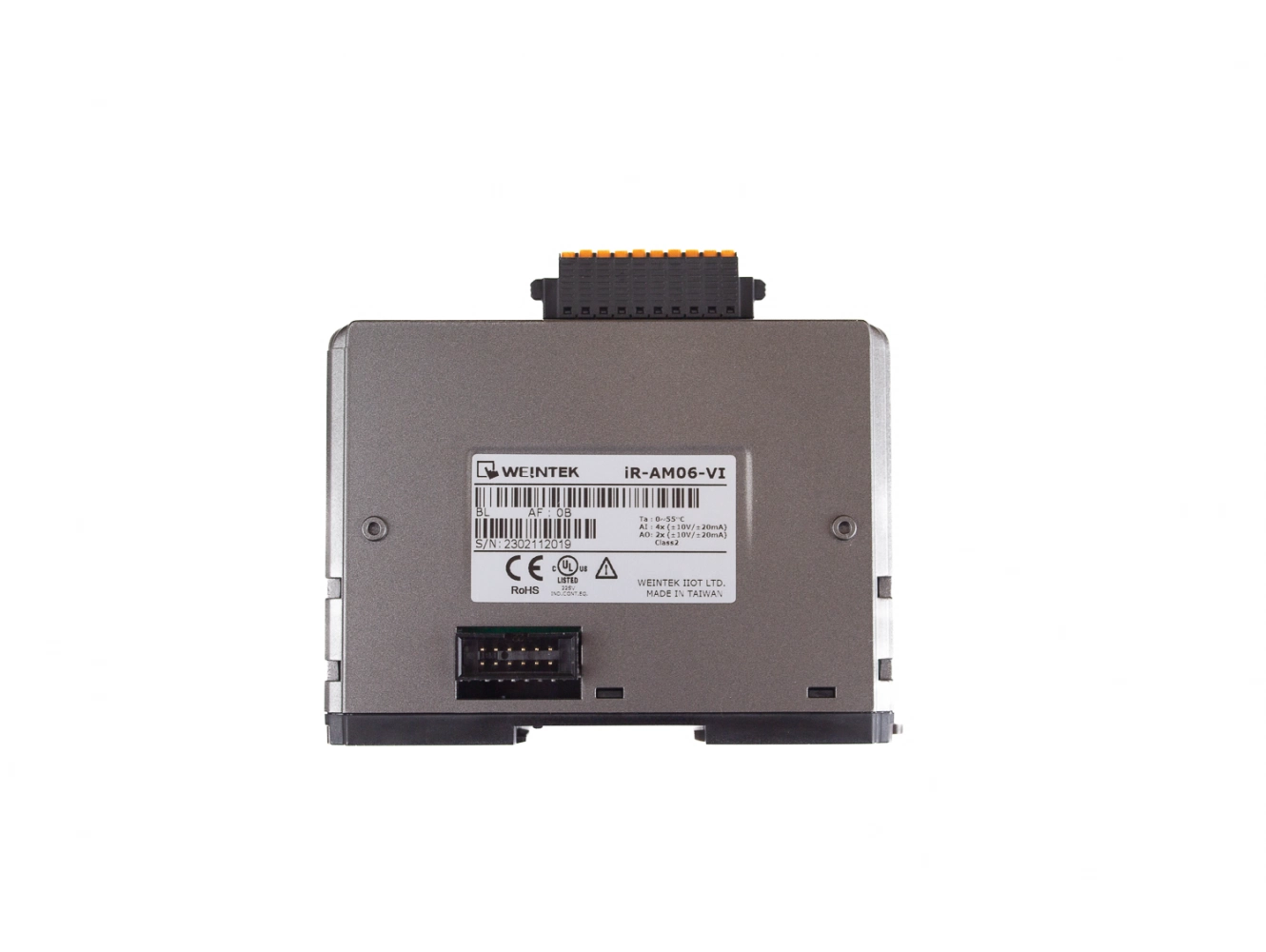

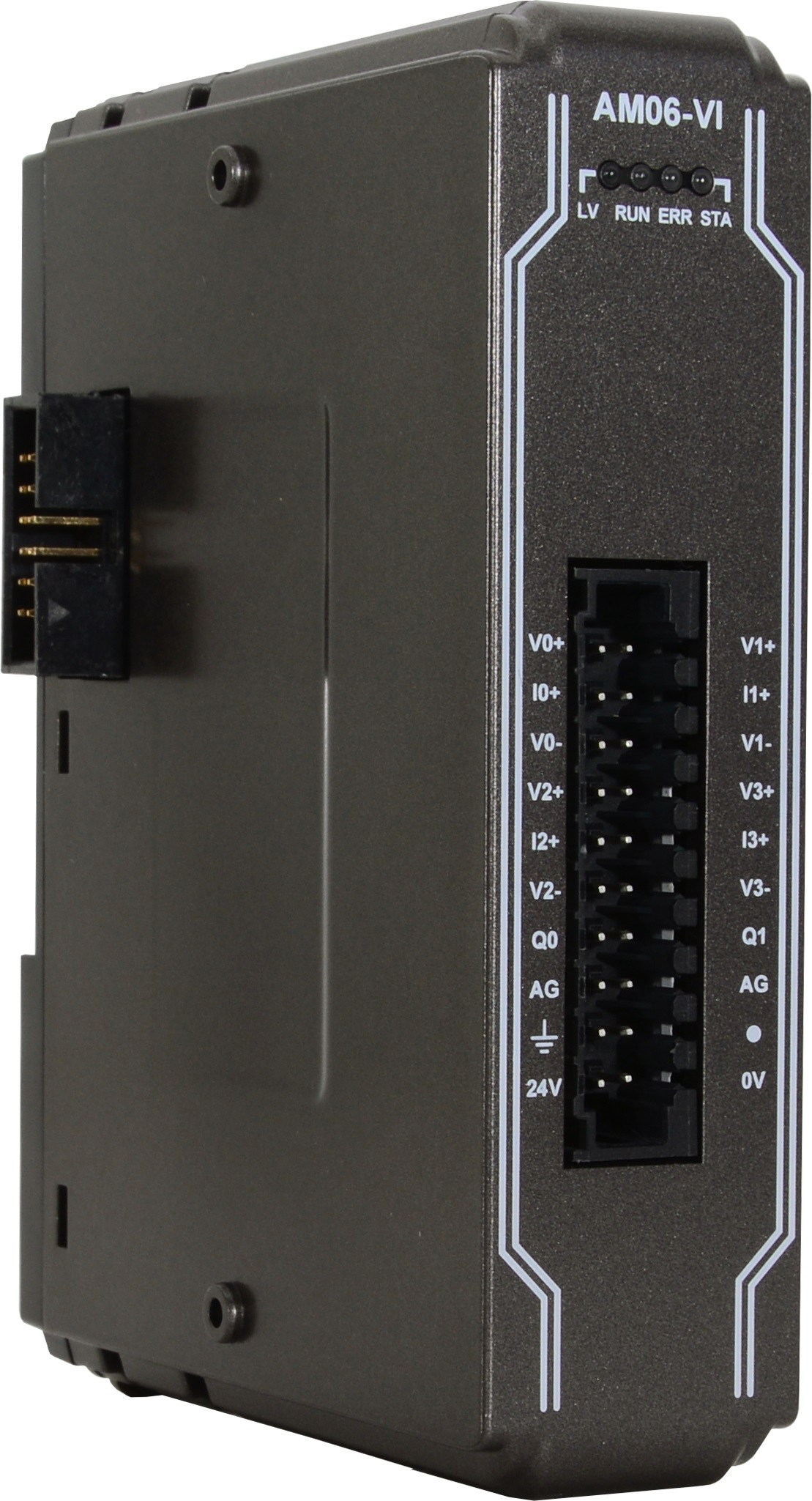

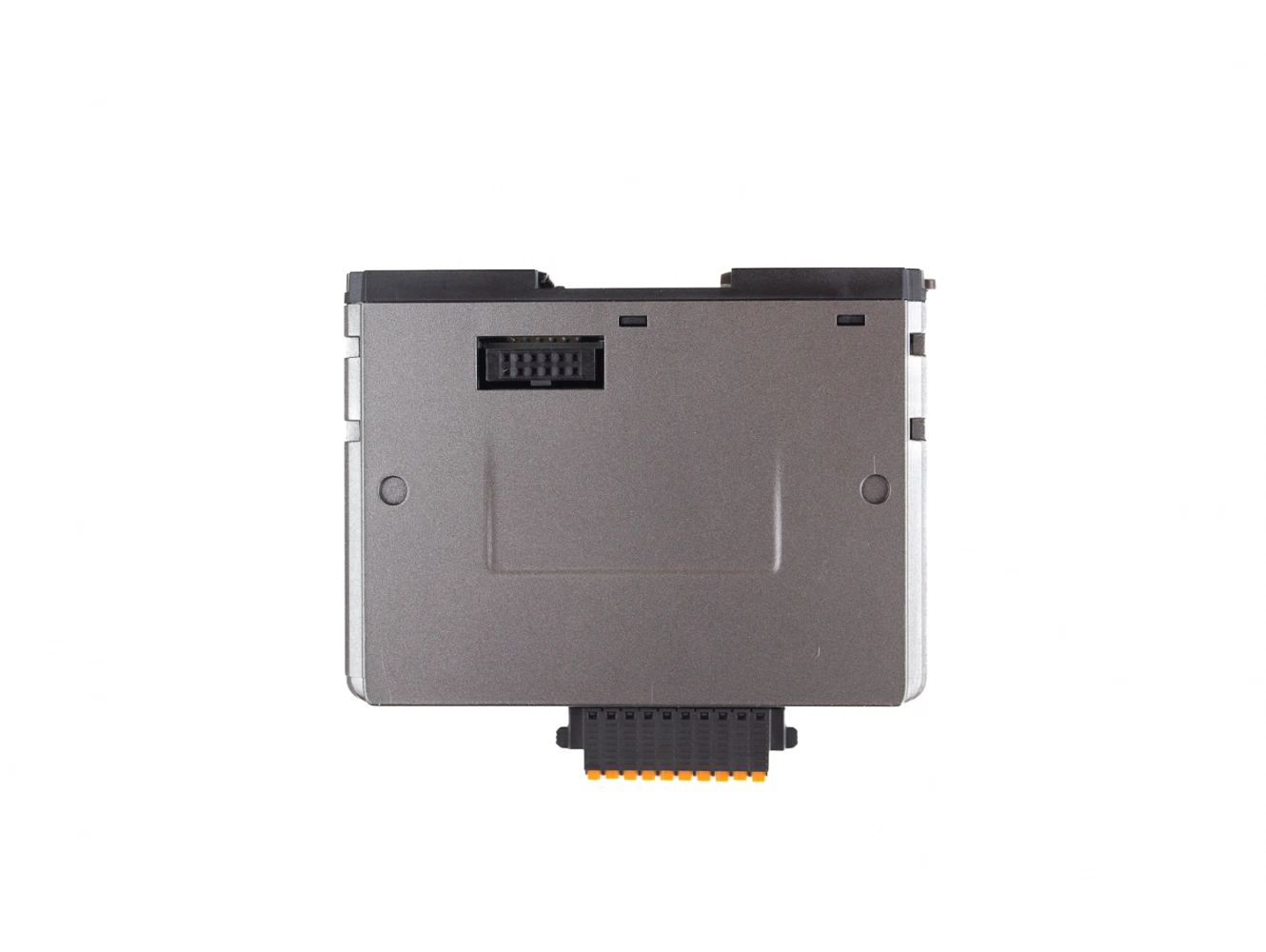

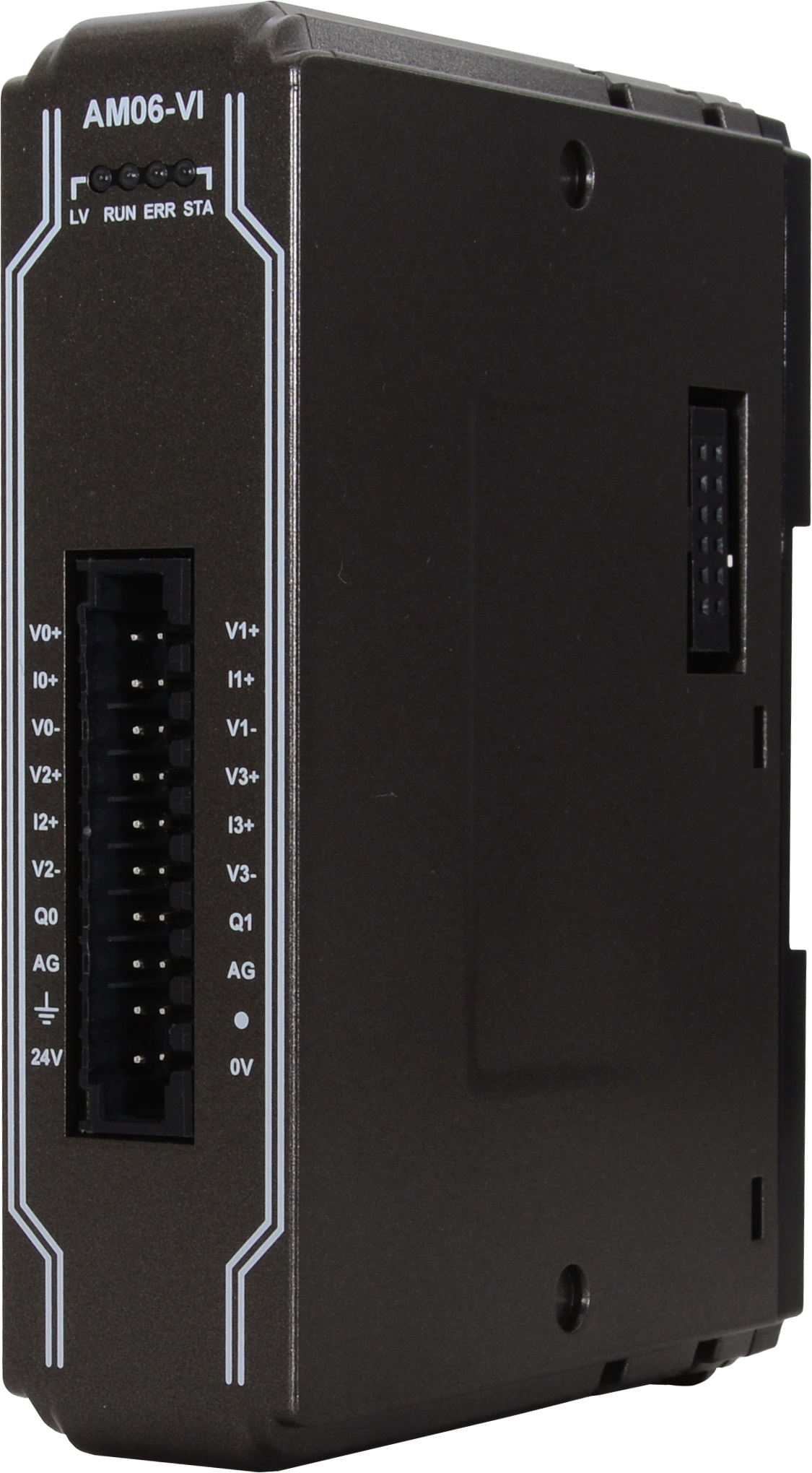

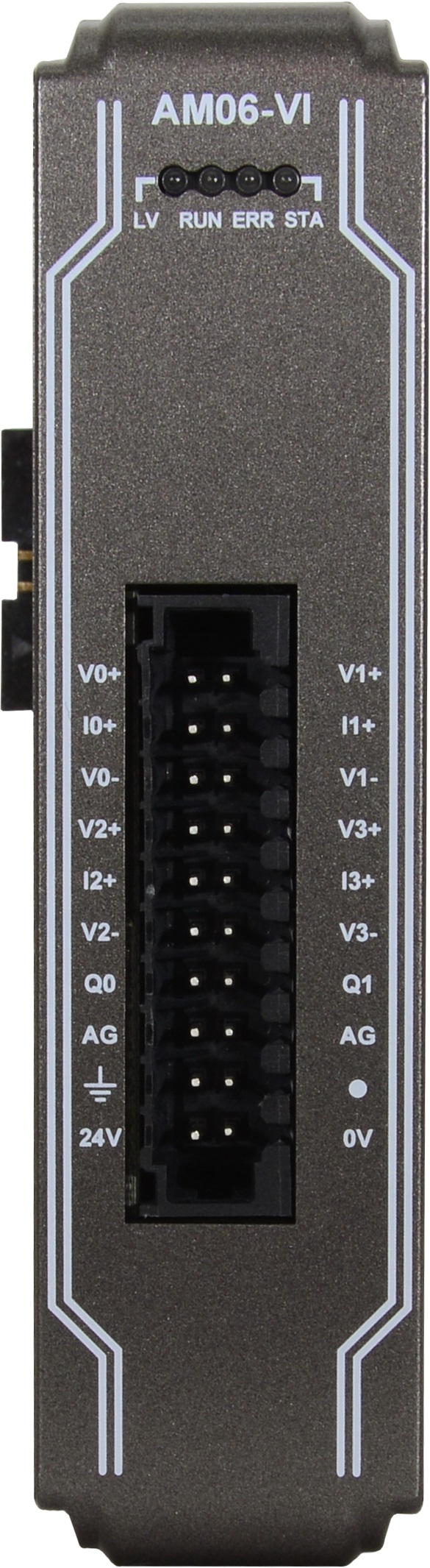

iR-AM06-VI аналоговый модуль ввода-вывода Weintek

Количество каналов АЦП

4 

Тип каналов аналогового ввода

Дифференциальные 

Разрешение АЦП, бит

15; 16 

Точность АЦП

±0.2% от полного диапазона (25 °С) 
±0.3% от полного диапазона (0° ~ 55°С) 

Диапазон входных сигналов по напряжению

-10 ~ 10 В 
-5 ~ 5 В 
1 ~ 5 В 

Диапазон входных сигналов по току

4 ~ 20 мА 
-20 ~ +20 мА 

Входное сопротивление

1 МОм 
250 Ом 

Время преобразования

2 мс/канал

Диагностика

Напряжение питания, обрыв линии (1 ~ 5 В и 4 ~ 20 мА), переполнение/незаполнение

Аналоговый вывод

Количество каналов ЦАП

2

Диапазон выходных сигналов по напряжению

-10 ~ 10 В 
-5 ~ 5 В 
1 ~ 5 В 

Диапазон выходных сигналов по току

4 ~ 20 мА 
-20 ~ 20 мА 

Разрешение ЦАП, бит

11 
10 
12 

Точность ЦАП

±0,2% от полного диапазона (25 °С), ±0.3% от полного диапазона (0°C ~ 55°C) 

Время установки значения ЦАП

1.6 мс/4 канала; 1.3мс/3 канала; 1 мс/2 канала; 0.7 мс/1 канал 

Сопротивление нагрузки

≧1кОм (напряжение), ≦0,5 кОм (ток) 

Напряжение изоляции, В

500 

Основные характеристики модулей ввода/вывода

Тип модуля

Модуль ввода-вывода 

Светодиодные индикаторы

Светодиодные индикаторы

Индикаторы состояния

Требования к электропитанию

Потребление тока

70 мА@5 В пост.

Условия эксплуатации

Рабочая температура, °C

0 ~ +55 

Температура хранения, °C

-20 ~ +70 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Защита

Защита от пыли и влаги

IP20 

Конструктивные свойства

Материал корпуса

Пластик 

Размеры и вес

Габаритные размеры, мм

27 x 109 x 81

Вес нетто, кг

0.12

Монтаж

Монтаж

На DIN-рейку 

Наличие международных сертификатов

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 
EN 55024 
EN 55032 Class A 

Вибрации

IEC 60068-2-6 
EN 60068-2-27 

Сертификаты

CE, UL, RoHS
