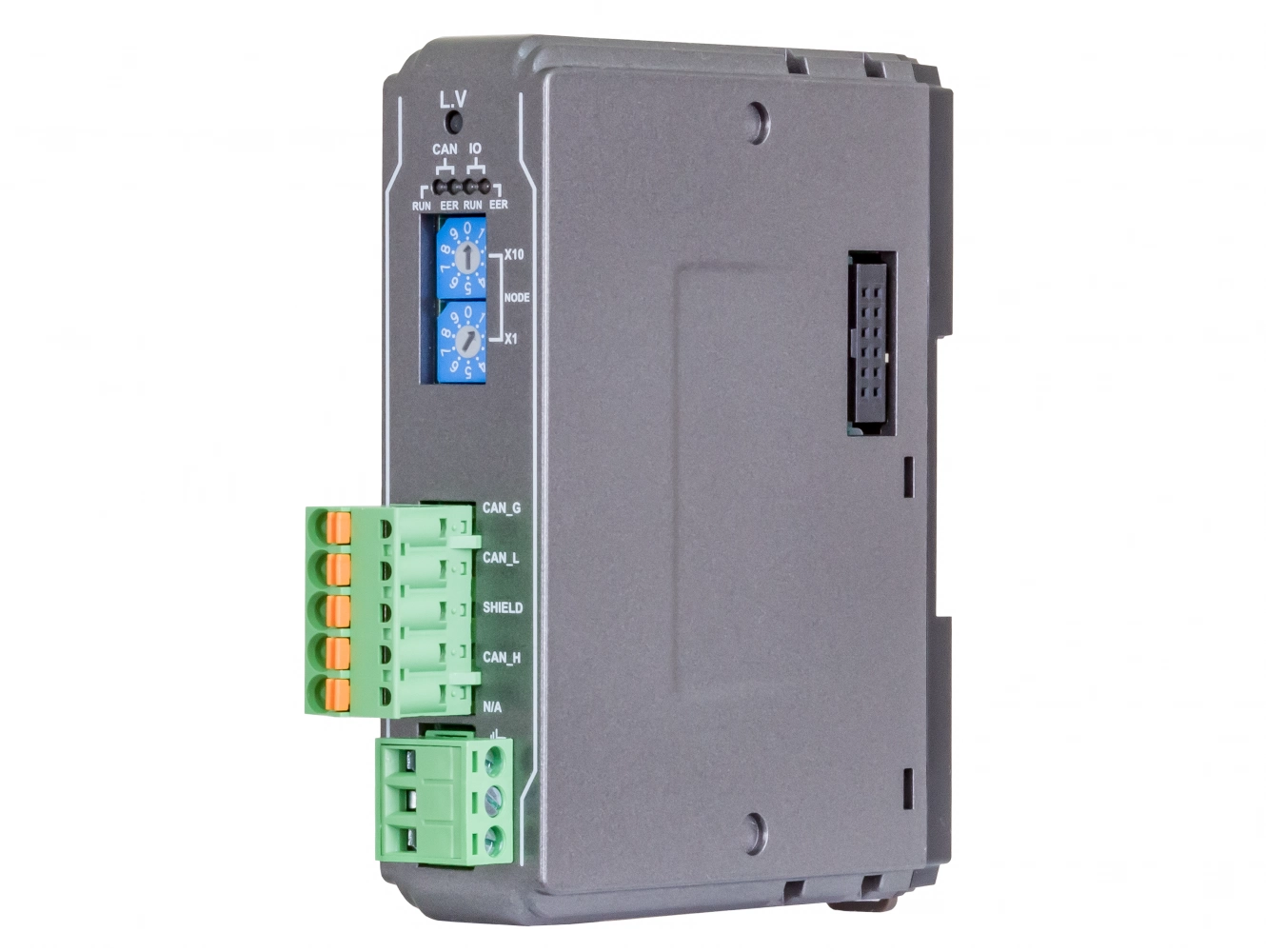

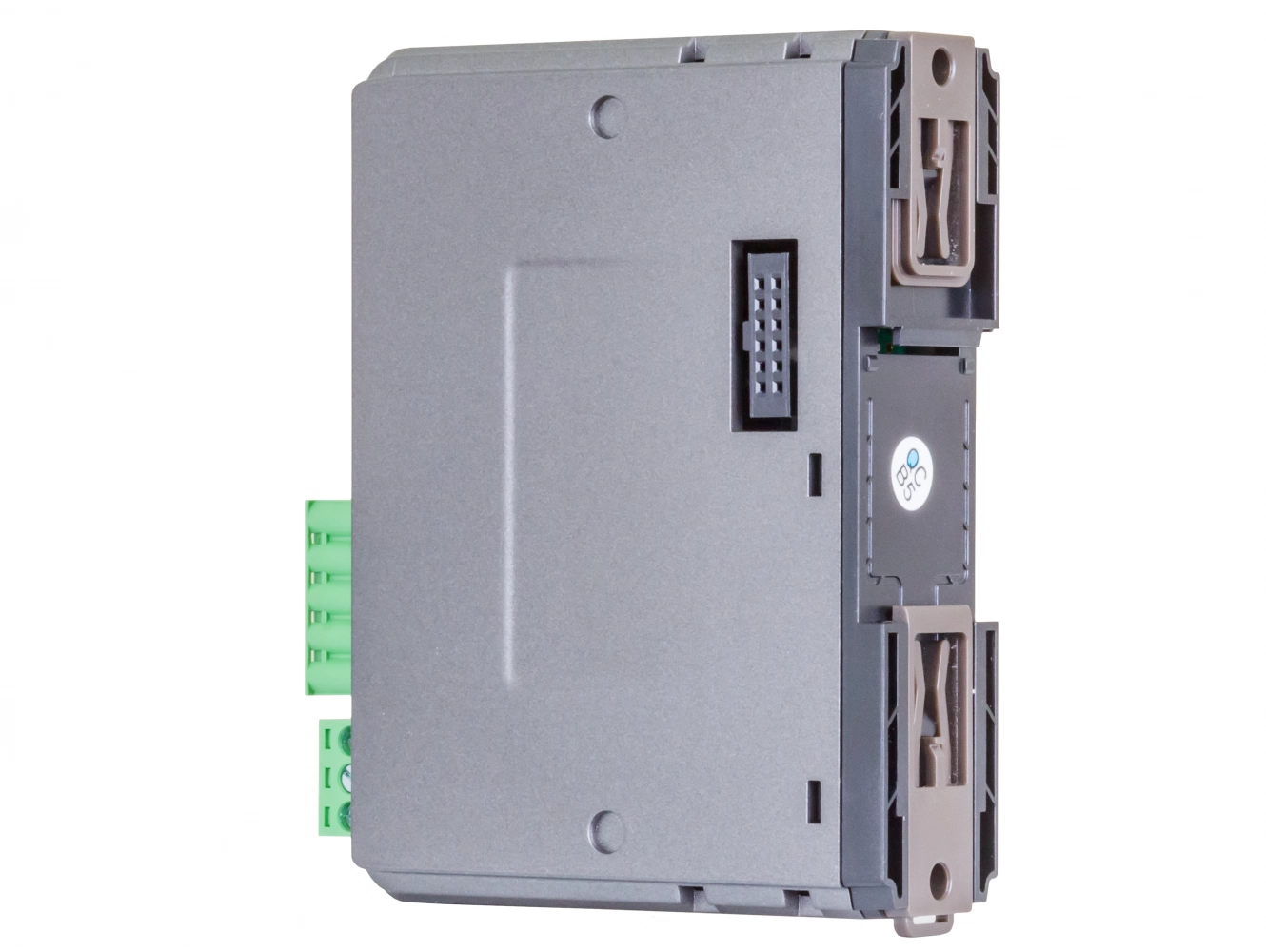

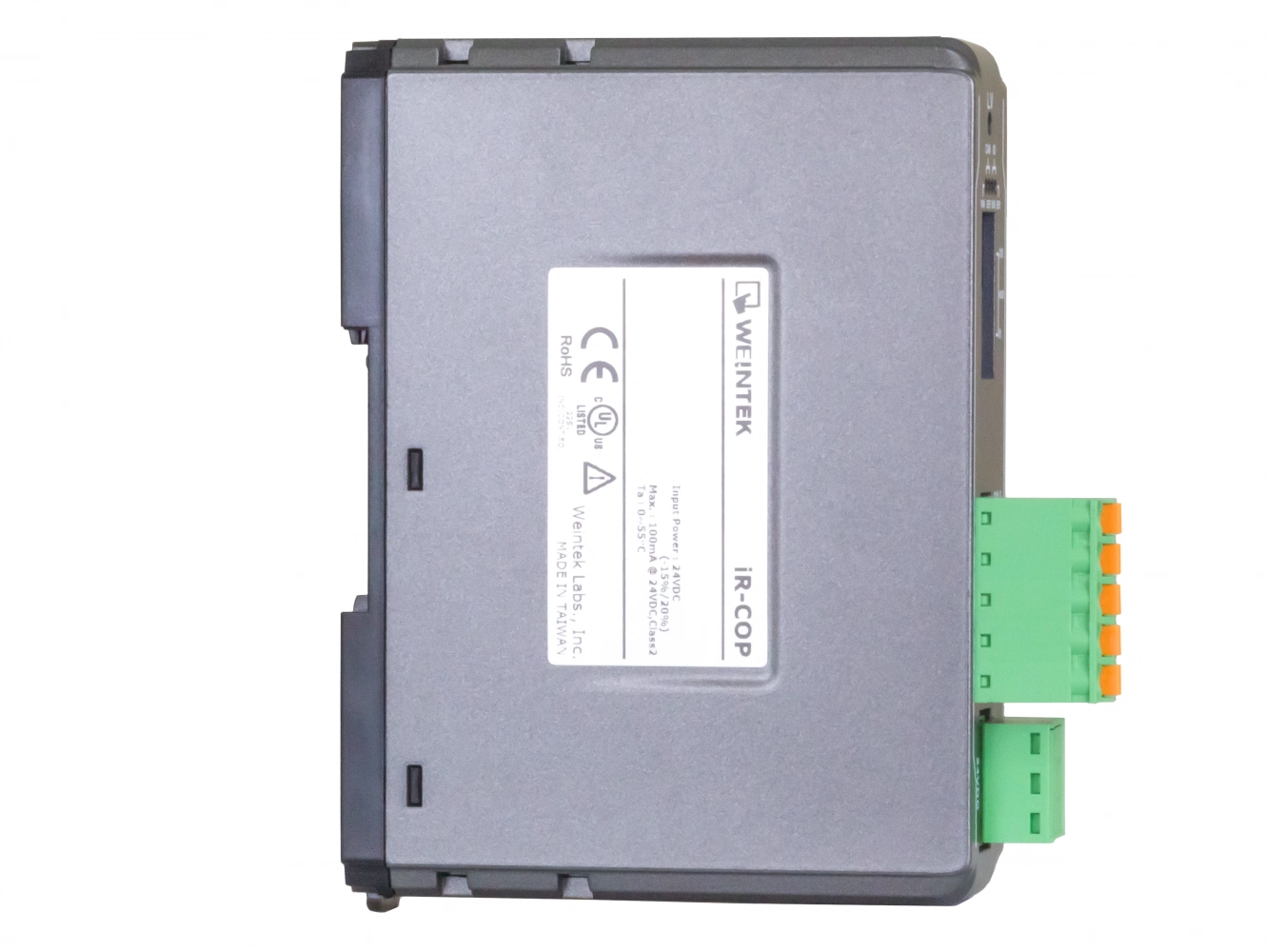

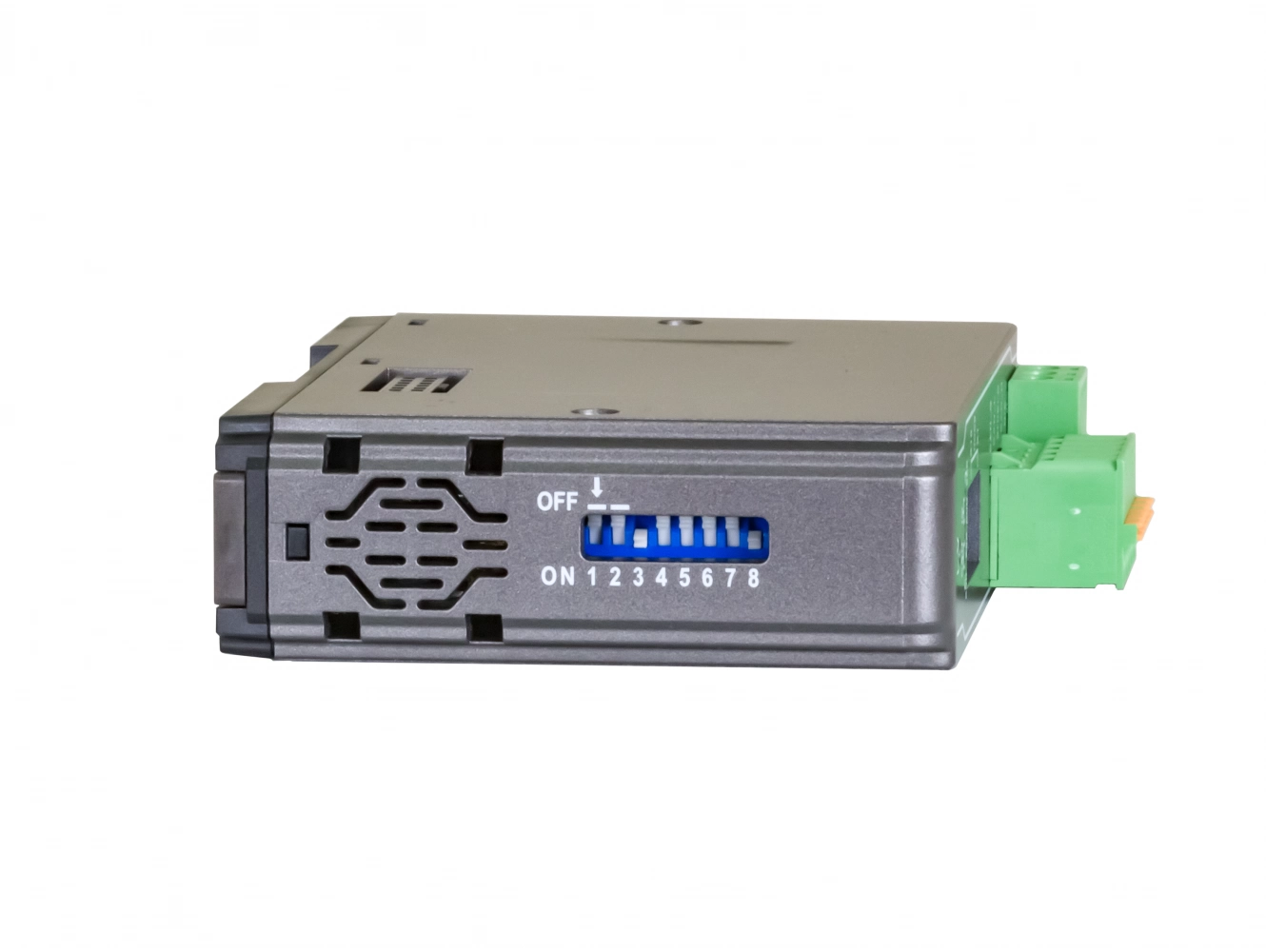

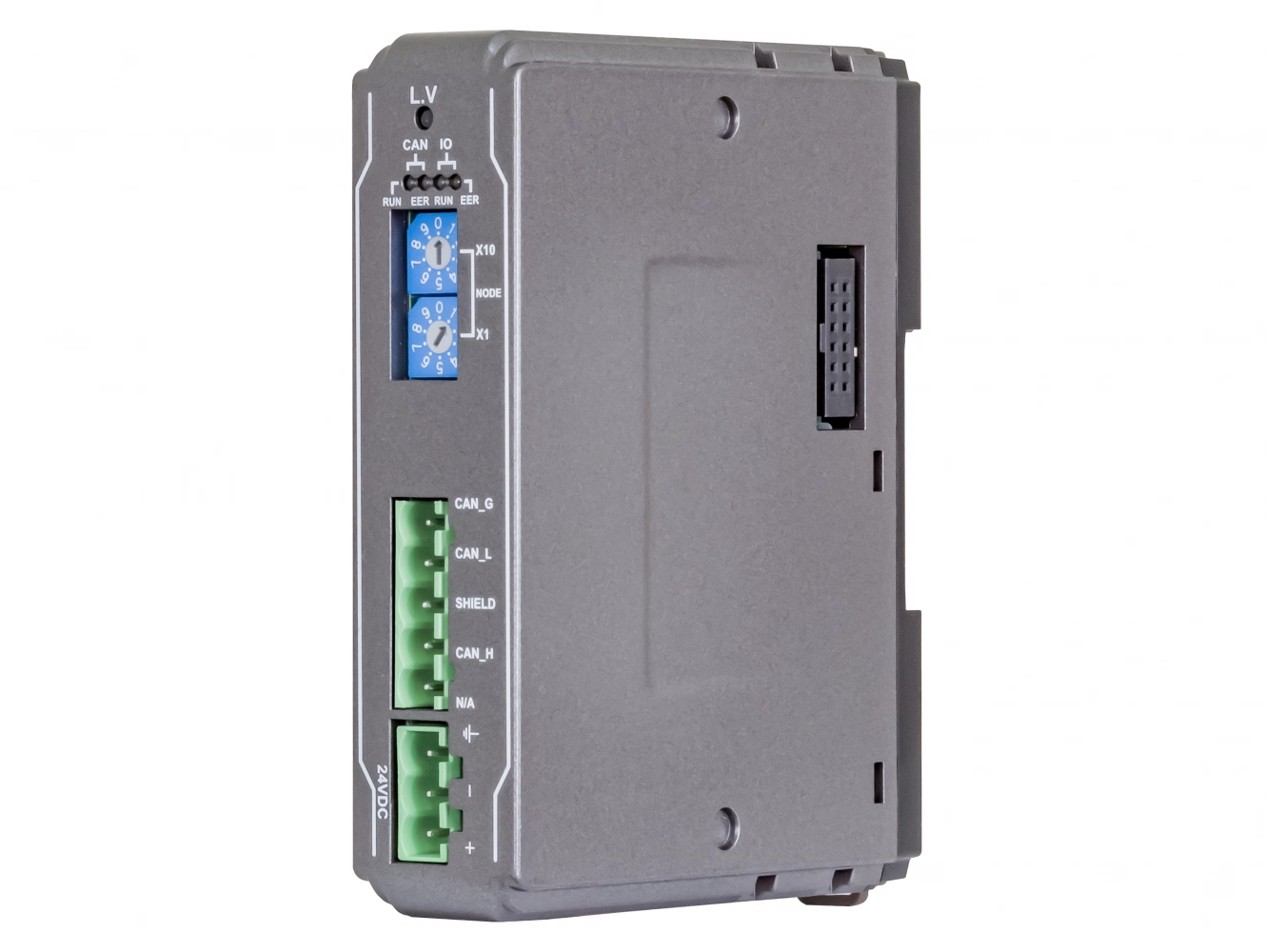

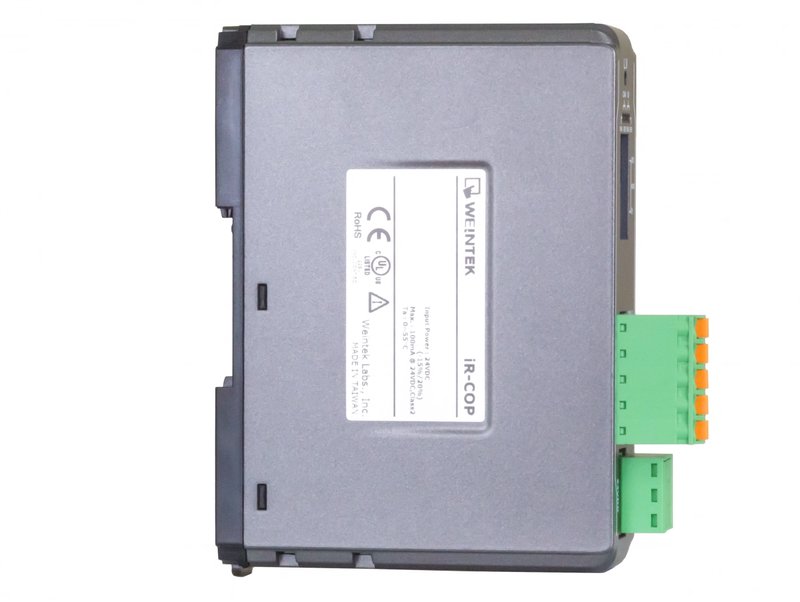

iR-COP Коммуникационный модуль Weintek

Протоколы

CANopen 

Передаваемые сигналы

CAN_H 
CAN_L 
CAN_GND 
CAN_SHLD 

Скорость передачи данных

до 1 Мбита/с 

Разъем порта CAN

5-контактная клемма 

Количество доступных SDO

1 стандартный SDO 

Режим обмена данными

Синхронный, по событию, по таймеру, опрос

Количество PDO (CANopen)

8 PDO приема/ 8 PDO передачи 

ID соединения

1 ~ 99 

Основные характеристики модулей ввода/вывода

Тип модуля

Коммуникационный модуль 

Параметры модулей расширения

Дискретные точки ввода

Максимум 256 

Дискретные точки вывода

Максимум 128 

Аналоговые точки ввода

Максимум 64 

Аналоговые точки вывода

Максимум 64 

Светодиодные индикаторы

Светодиодные индикаторы

Индикаторы питания, состояния системы, индикаторы связи CAN

Требования к электропитанию

Рабочее напряжение

20.4 ~ 28.8 В пост. 

Потребление тока

170 мА@5 В пост.

Предохранитель

≤ 1.6 А, самовостанавливающийся 

Ток (внутренняя шина)

Макс. 2А@5 В пост. 

Условия эксплуатации

Рабочая температура, °C

0 ~ +55 

Температура хранения, °C

-20 ~ +75 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Защита

Защита от пыли и влаги

IP20 

Конструктивные свойства

Материал корпуса

Пластик 

Размеры и вес

Габаритные размеры, мм

27 x 109 x 81

Монтаж

Монтаж

На DIN-рейку 

Наличие международных сертификатов

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 
EN 55024 
EN 55032 Class A 

Вибрации

IEC 60068-2-6 
EN 60068-2-27 

Сертификаты

CE, UL, RoHS
