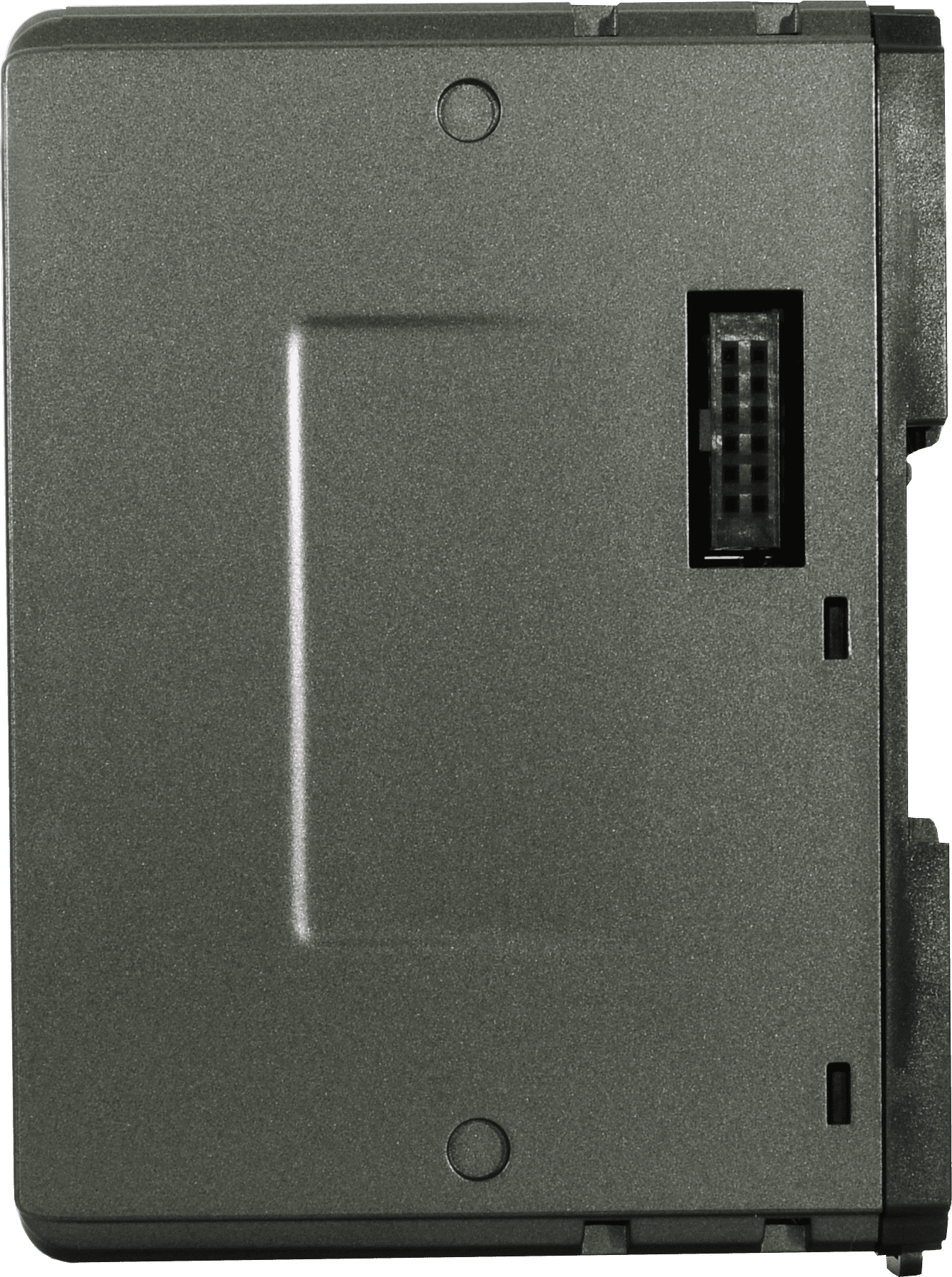

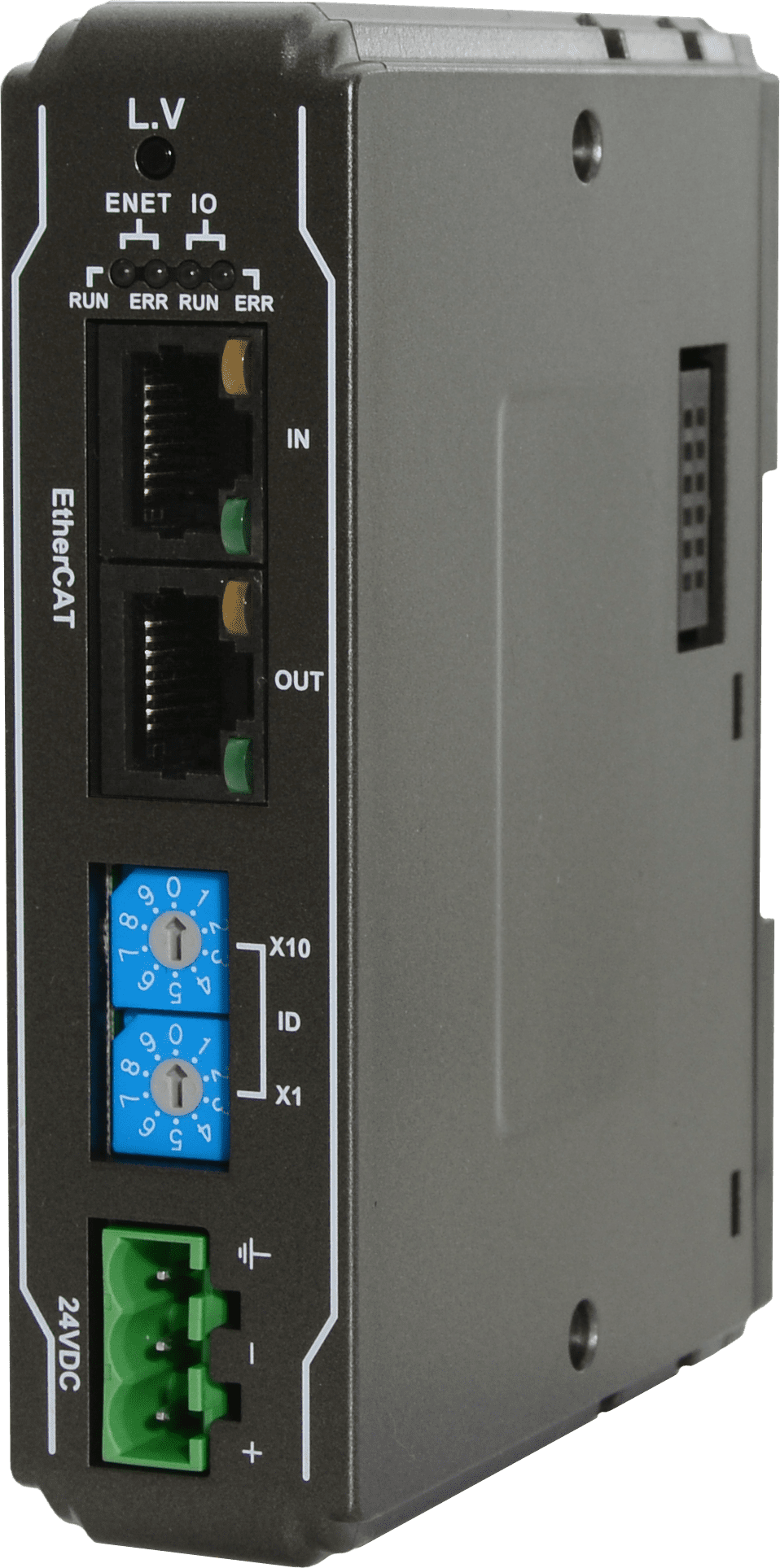

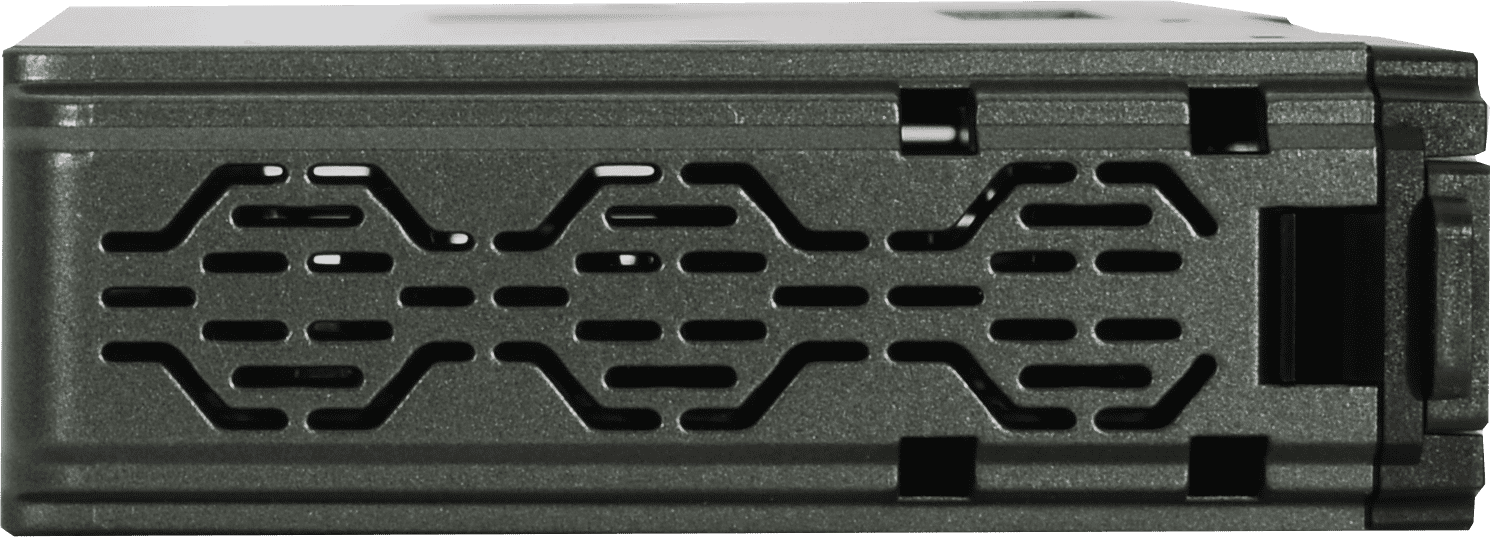

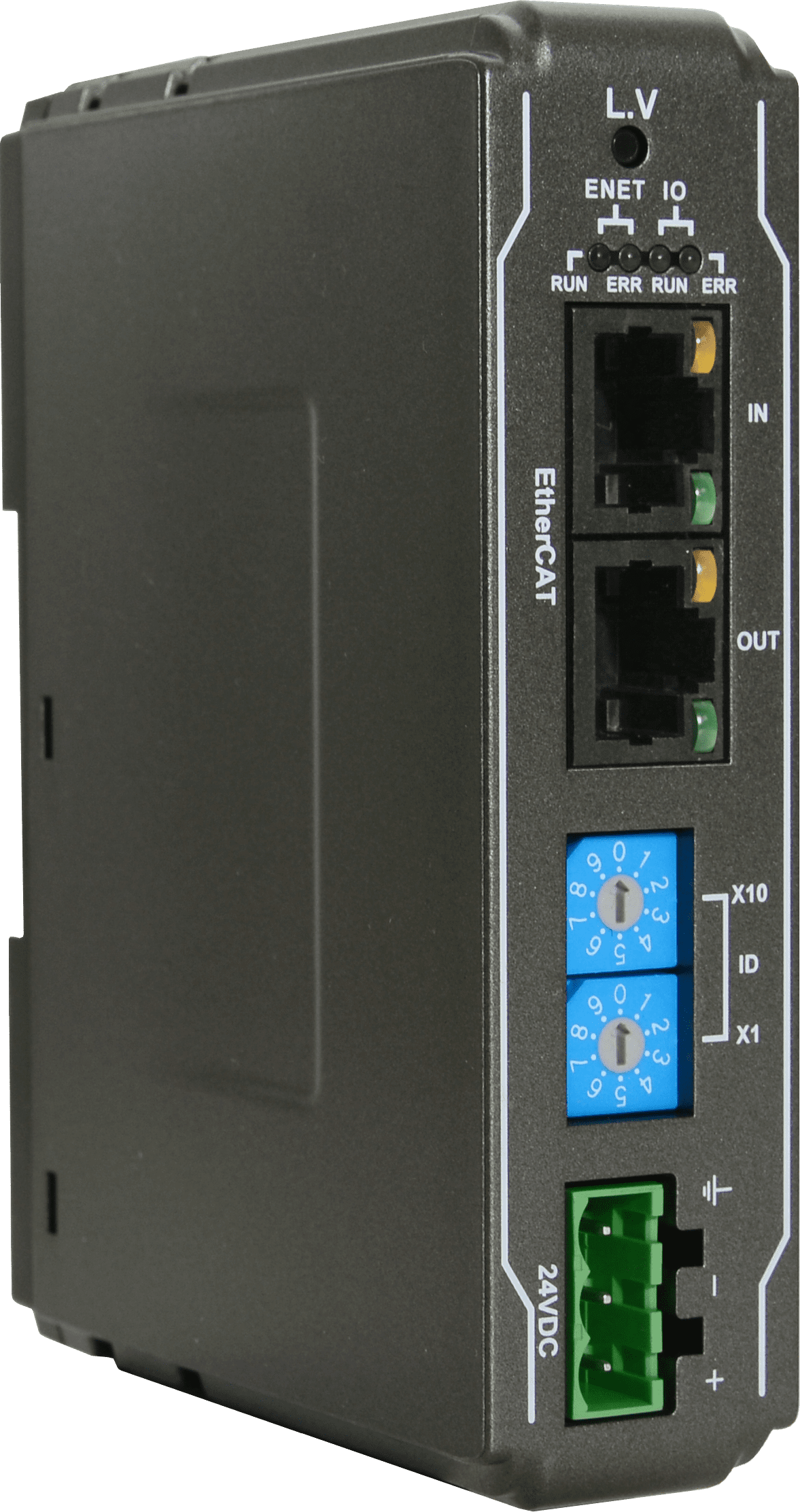

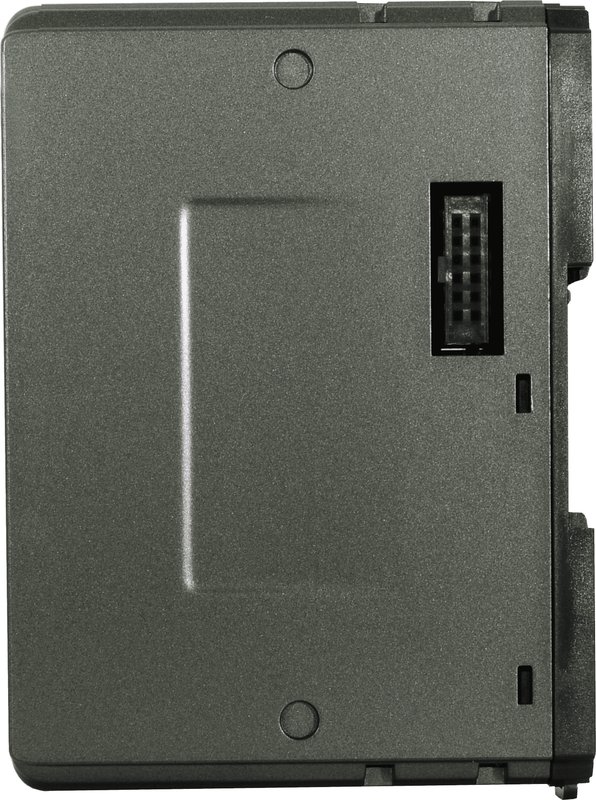

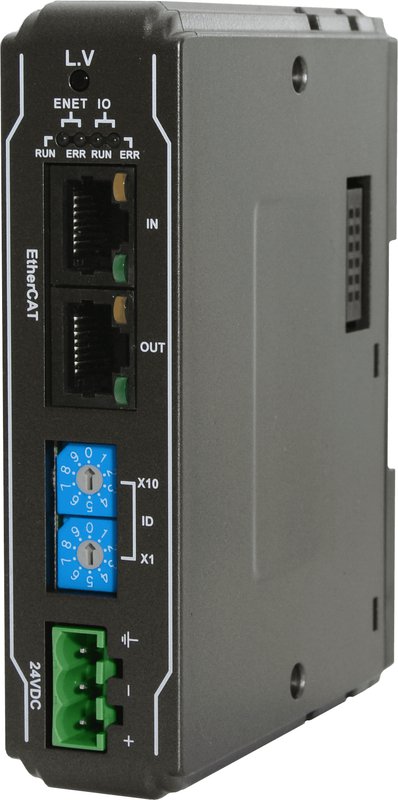

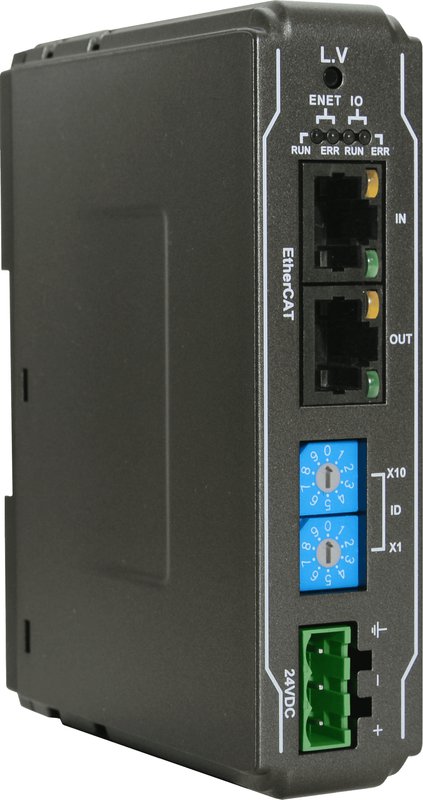

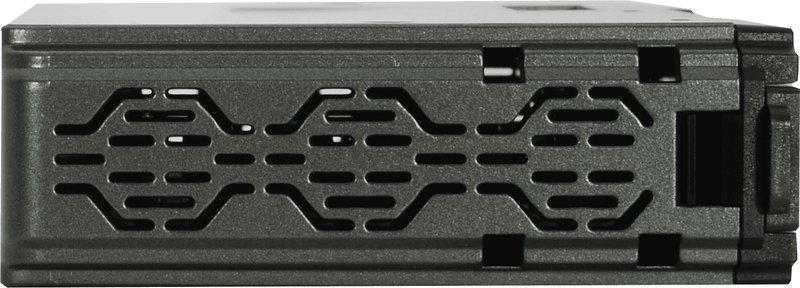

iR-ECAT Коммуникационный модуль Weintek

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Скорость передачи данных

100 Мбит/с 

Протоколы Ethernet

EtherCAT 

Mailbox

COE-SDO запросы, SDO ответы 

Стандарт ETG

ETG 5001 

Основные характеристики модулей ввода/вывода

Расстояние между устройствами

100 м между коммутатором и коммуникационным модулем или между двумя модулями 

Тип модуля

Коммуникационный модуль 

Параметры модулей расширения

Дискретные точки ввода

Максимум 256 

Дискретные точки вывода

Максимум 128 

Аналоговые точки ввода

Максимум 64 

Аналоговые точки вывода

Максимум 64 

Светодиодные индикаторы

Светодиодные индикаторы

Индикаторы питания, состояния системы

Индикаторы Ethernet-портов

Есть 

Требования к электропитанию

Рабочее напряжение

20.4 ~ 28.8 В пост. 

Потребление тока

270 мА@5 В пост.

Предохранитель

≤ 1.6 А, самовостанавливающийся 

Ток (внутренняя шина)

Макс. 2А@5 В пост. 

Условия эксплуатации

Рабочая температура, °C

0 ~ +55 

Температура хранения, °C

-20 ~ +70 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Защита

Защита от пыли и влаги

IP20 

Конструктивные свойства

Материал корпуса

Пластик 

Размеры и вес

Габаритные размеры, мм

27 x 109 x 81

Вес нетто, кг

0.15

Монтаж

Монтаж

На DIN-рейку 

Наличие международных сертификатов

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 
EN 55024 
EN 55032 Class A 

Вибрации

IEC 60068-2-6 
EN 60068-2-27 

Сертификаты

CE, UL, RoHS
