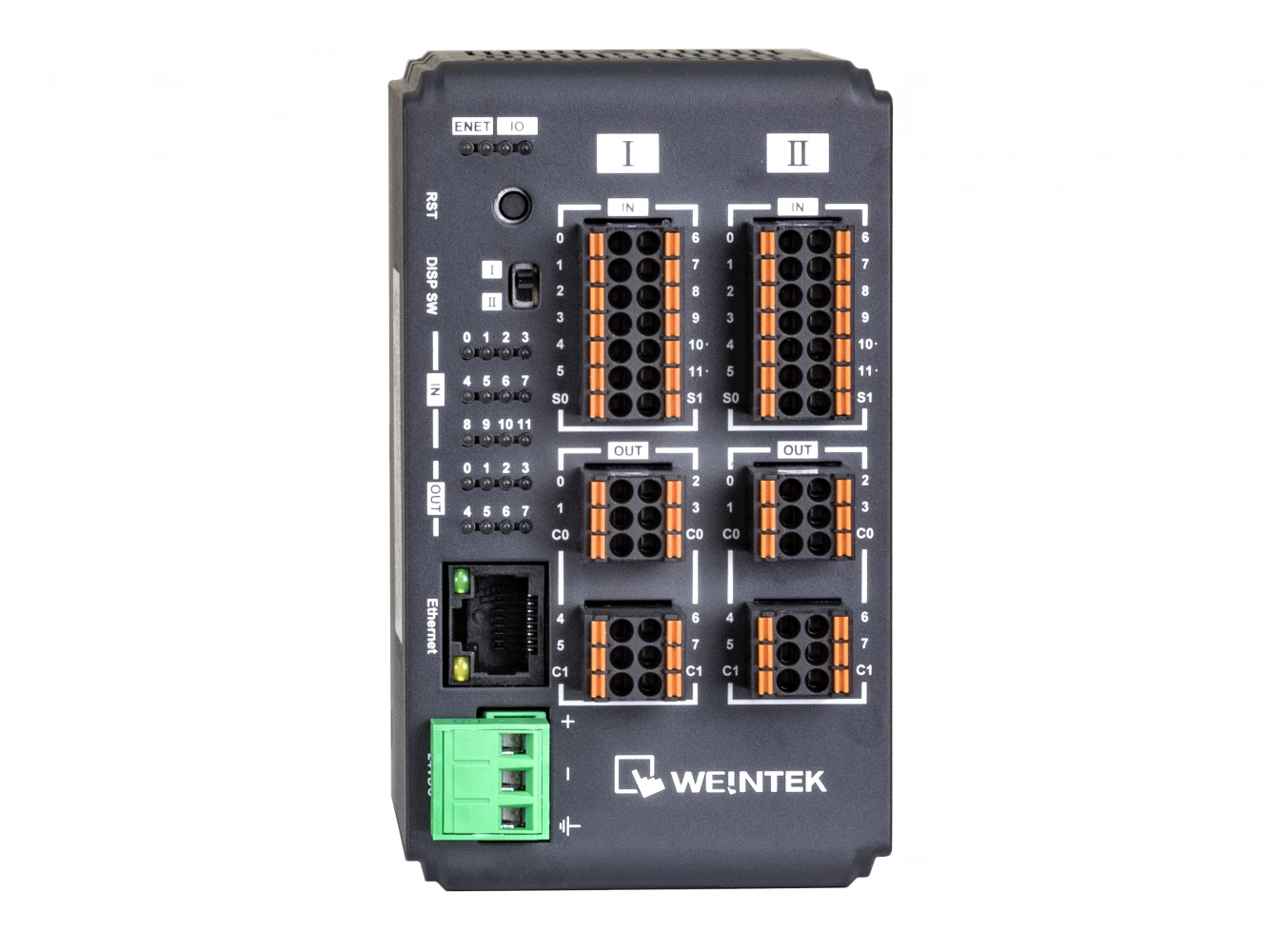

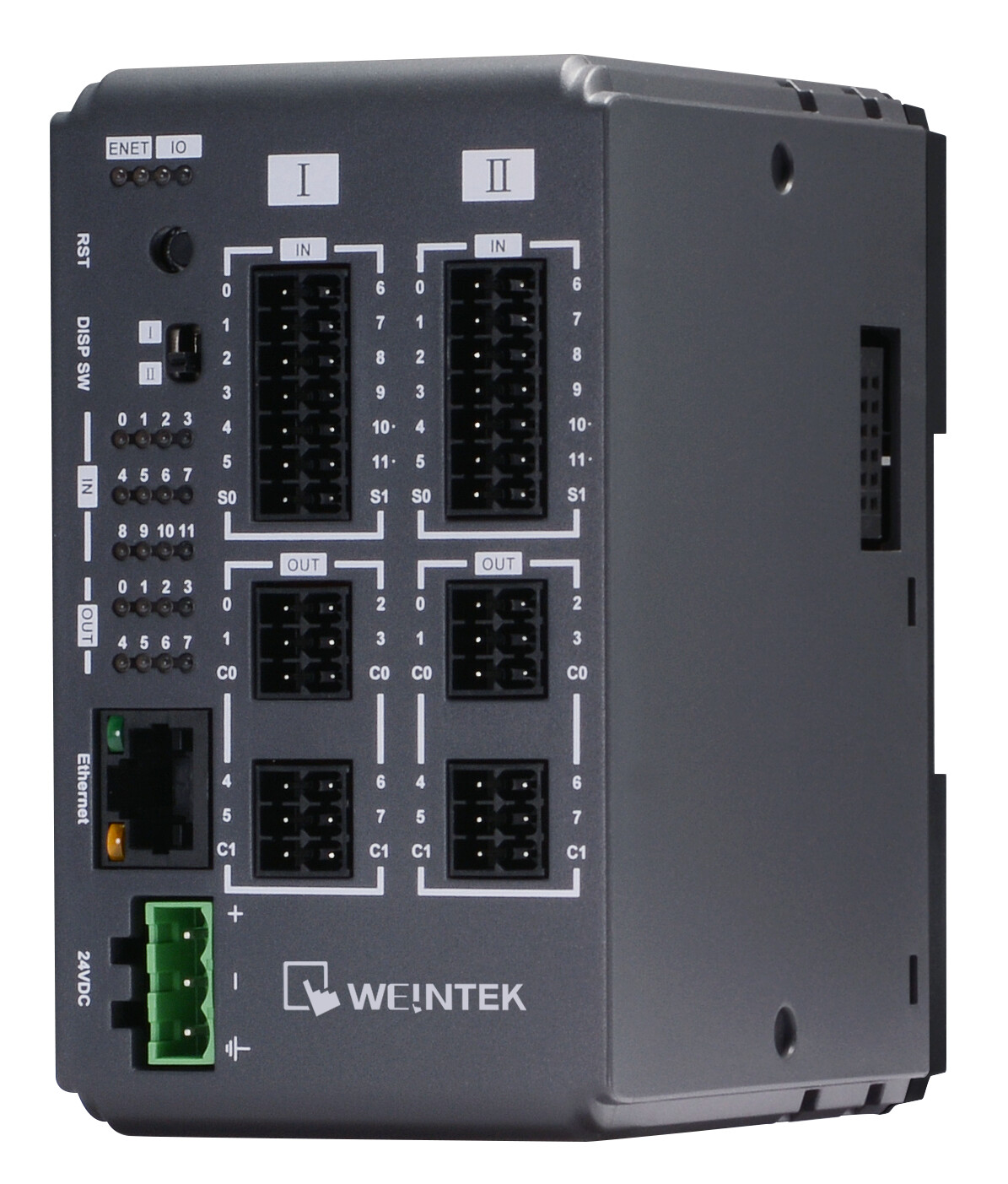

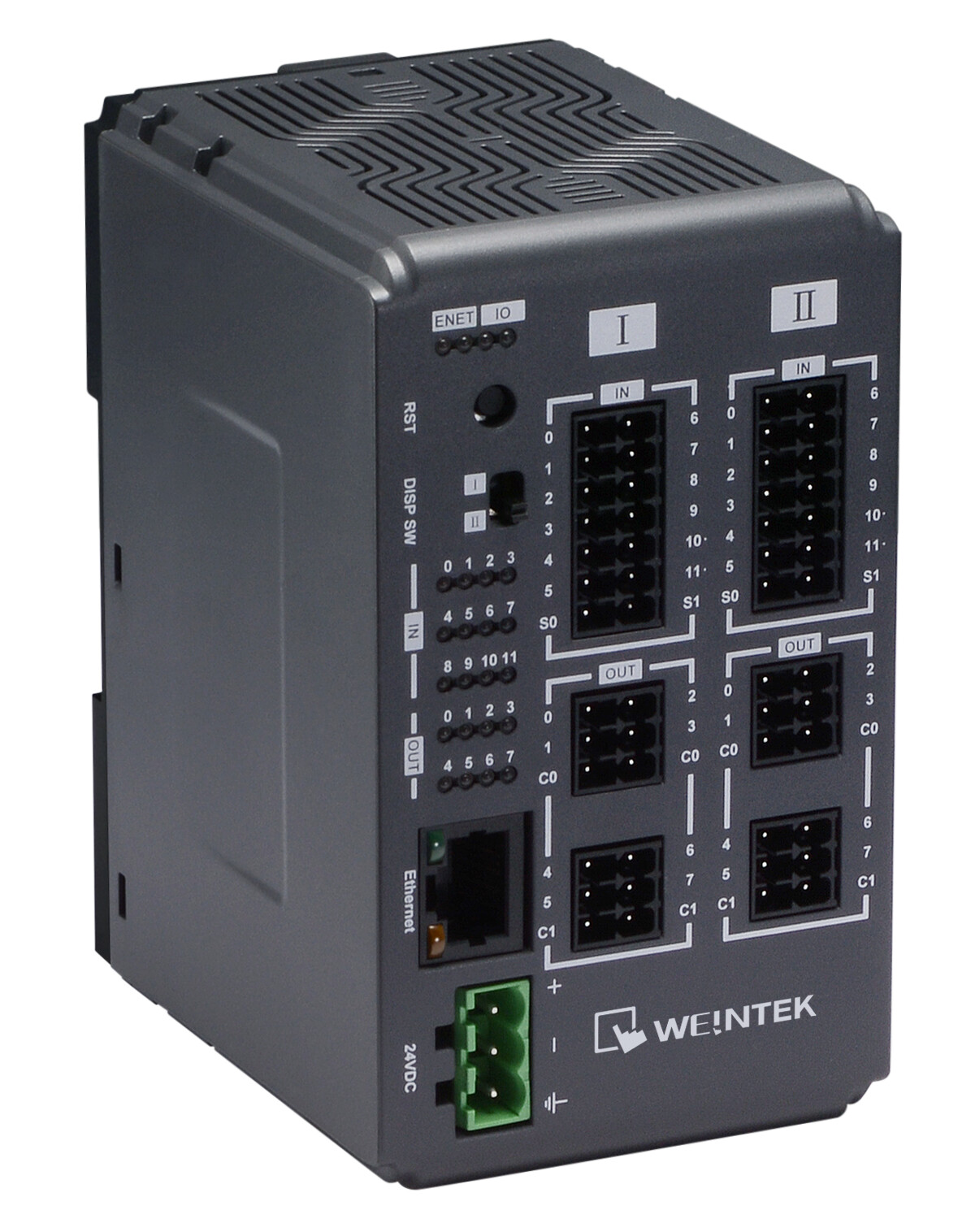

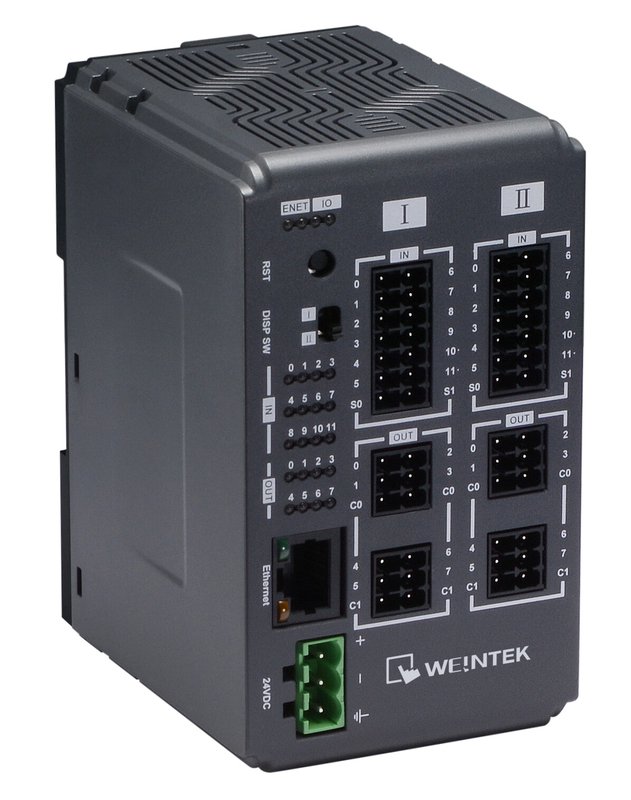

iR-ETN40R Коммуникационный модуль Weintek
iR-ETN40R Коммуникационный модуль Weintek
Коммуникационный модуль для сети Industrial Ethernet, 1 порт, 16 релейных вывода, 24 дискретных ввода, протокол Modbus TCP, EtherNet/IP
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Порты Ethernet
1 x Ethernet 10/100 Base T(X) (разъем RJ45)
Скорость передачи данных
10/100 Мбит/с
Протоколы Ethernet
Modbus TCP
EtherNet/IP adapter
Дискретный ввод
Количество каналов дискретного ввода
20
Тип каналов дискретного ввода
Sink/source
Напряжение лог. 1
15~28 В пост.
Напряжение лог. 0
0~5 В пост.
Изоляция каналов
Есть
Входное сопротивление
5.6 кОм
Частота отклика
OFF->ON 5 ms OFF->ON 5 ms ON -> OFF: 1 мс; OFF -> ON: 5 мс
Счетчик
Количество каналов таймера/счётчика
4
Тип каналов быстрого ввода
Sink
Максимальная частота входного сигнала
20 кГц
Напряжение лог. 0
0 ~ 5 В пост.
Напряжение лог. 1
15 ~ 28 В пост.
Входное сопротивление
3 кОм
Дискретный вывод
Количество каналов дискретного вывода
16
Тип каналов дискретного вывода
Реле
Напряжение нагрузки
250 В перем./30 В пост.
Ток нагрузки
2 А на канал (макс. 8 А)
Изоляция каналов
Есть
Частота отклика
10 мс
Основные характеристики модулей ввода/вывода
Тип модуля
Коммуникационный модуль
Параметры модулей расширения
Дискретные точки ввода
Максимум 224 (включая 24 встроенных точки и максимально допустимое количество точек 248)
Дискретные точки вывода
Максимум 112 (включая 16 встроенных точек и максимально допустимое количество точек 128)
Аналоговые точки ввода
Максимум 64
Аналоговые точки вывода
Максимум 64
Светодиодные индикаторы
Светодиодные индикаторы
Индикаторы питания, состояния системы
Индикаторы Ethernet-портов
Есть
Требования к электропитанию
Рабочее напряжение
20.4 ~ 28.8 В пост.
Потребление тока
520 мА@5 В пост.
Предохранитель
≤ 1.6 А, самовостанавливающийся
Ток (внутренняя шина)
Макс. 2А@5 В пост.
Условия эксплуатации
Рабочая температура, °C
-10 ~ +60
Температура хранения, °C
-20 ~ +70
Рабочая влажность, %
10 ~ 90, без образования конденсата
Защита
Защита от пыли и влаги
IP20
Конструктивные свойства
Материал корпуса
Пластик
Размеры и вес
Габаритные размеры, мм
64 x 109 x 81
Вес нетто, кг
0.27
Монтаж
Монтаж
На DIN-рейку
Наличие международных сертификатов
Электромагнитная совместимость (EMC)
EN 61000-6-2
EN 61000-6-4
EN 55024
EN 55032 Class A
Вибрации
IEC 60068-2-6
EN 60068-2-27
Сертификаты
CE, UL, RoHS
