ИСКРА-СК3.03 пассивный барьер искрозащиты Ex ia

Включены в реестр Минпромторг для ИСКРА-Х.03, реестровая запись 10722707

Включены в реестр Минпромторг для ИСКРА-СКх.03, реестровая запись 10722708

ИСКРА устанавливается в электрическую цепь, которая связывает датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне.

В соответствии с ГОСТ Р 31610.11-2014 барьер ИСКРА имеет маркировку взрывозащищенности [Ex ia Ma] I, [Ex ia Ga] IIС, [Ex ia Da] IIIС и реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категории I, IIC, IIIC.

Барьер искрозащиты используется для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.

Мы также выпускаем активные барьеры искрозащиты НПТ-Х.Ех..

Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма).

Функциональные возможности

Ограничивает напряжение и ток в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.

Имеет искробезопасные цепи уровня «ia» – особовзрывозащищенный.

Применяются:

в подземных выработках шахт и их наземных строениях, где присутствует рудничный газ (группа I);

в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC);

во взрывоопасных пылевых средах, содержащих проводящую пыль (группа IIIC).

Высокая надежность взрывозащиты обеспечена схемным решением:

троирование полупроводниковых элементов, ограничивающих напряжение;

двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.

Барьеры ИСКРА выпускаются в шести модификациях для различных типов датчиков

ИСКРА-АТ.03 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:

широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);

выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;

не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.

ИСКРА-ТП.03 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:

возможность работы с источниками напряжения до 6 В.

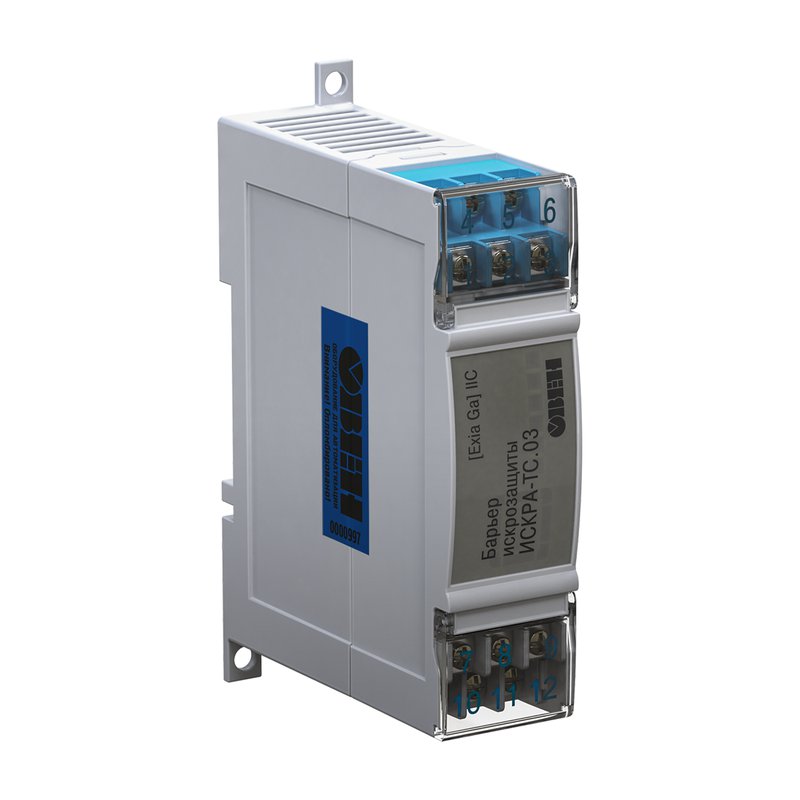

ИСКРА-ТС.03 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:

низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;

малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».

ИСКРА-СК1.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех.

ИСКРА-СК2.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех.

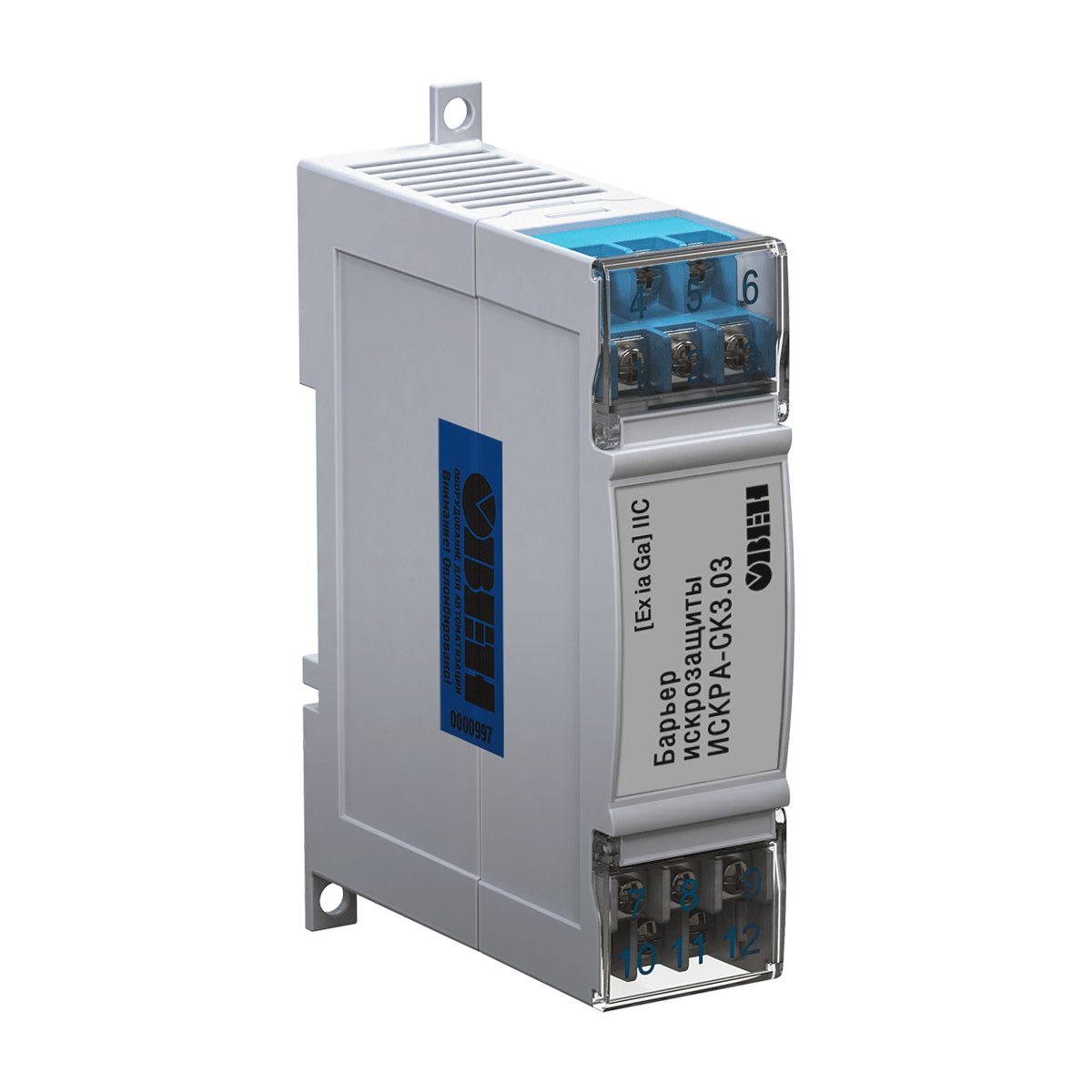

ИСКРА-СК3.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-3.3-Ех.

Выходные искробезопасные параметры

Параметры	ИСКРА-АТ.03	ИСКРА-ТП.03	ИСКРА-ТС.03	ИСКРА-СКх.03
Максимальное выходное напряжение Uо, В	29,2	7,31	14,4	32
Максимальный выходной ток Iо, мА	66	60	130	18,2
Группа I
Максимальная внешняя емкость Cо, мкФ	3,35	1000	19,48	3,27
Максимальная внешняя индуктивность Lо, мГн	107,1	129	27,6	1614
Группа IIA
Максимальная внешняя емкость Cо, мкФ	1,94	1000	15,8	1,91
Максимальная внешняя индуктивность Lо, мГн	65,2	79	16,8	984
Группа IIB, IIIC
Максимальная внешняя емкость Cо, мкФ	0,596	195	4,18	0,587
Максимальная внешняя индуктивность Lо, мГн	32,6	39,5	8,4	492
Группа IIC
Максимальная внешняя емкость Cо, мкФ	0,073	11,9	0,67	0,056
Максимальная внешняя индуктивность Lо, мГн	8,1	9,9	2,1	50
Условия эксплуатации
Температура окружающего воздуха				-40…+50 °С
Атмосферное давление				86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)				не более 80 %
