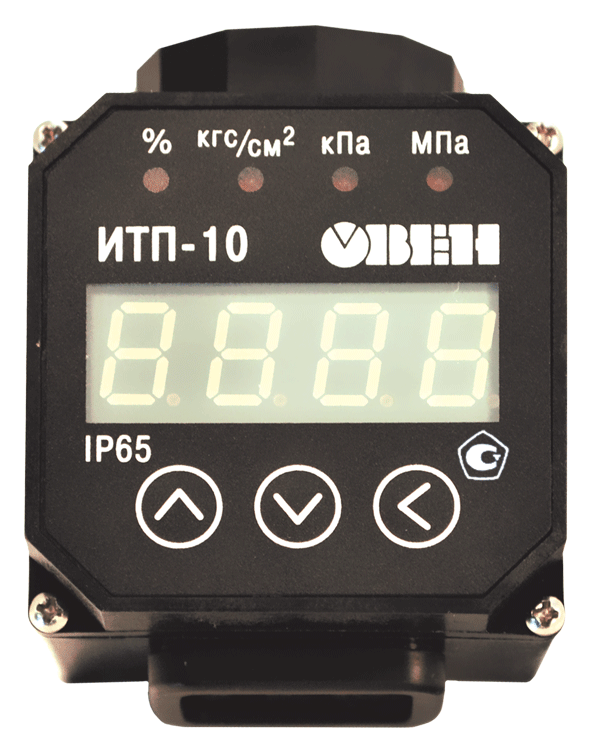

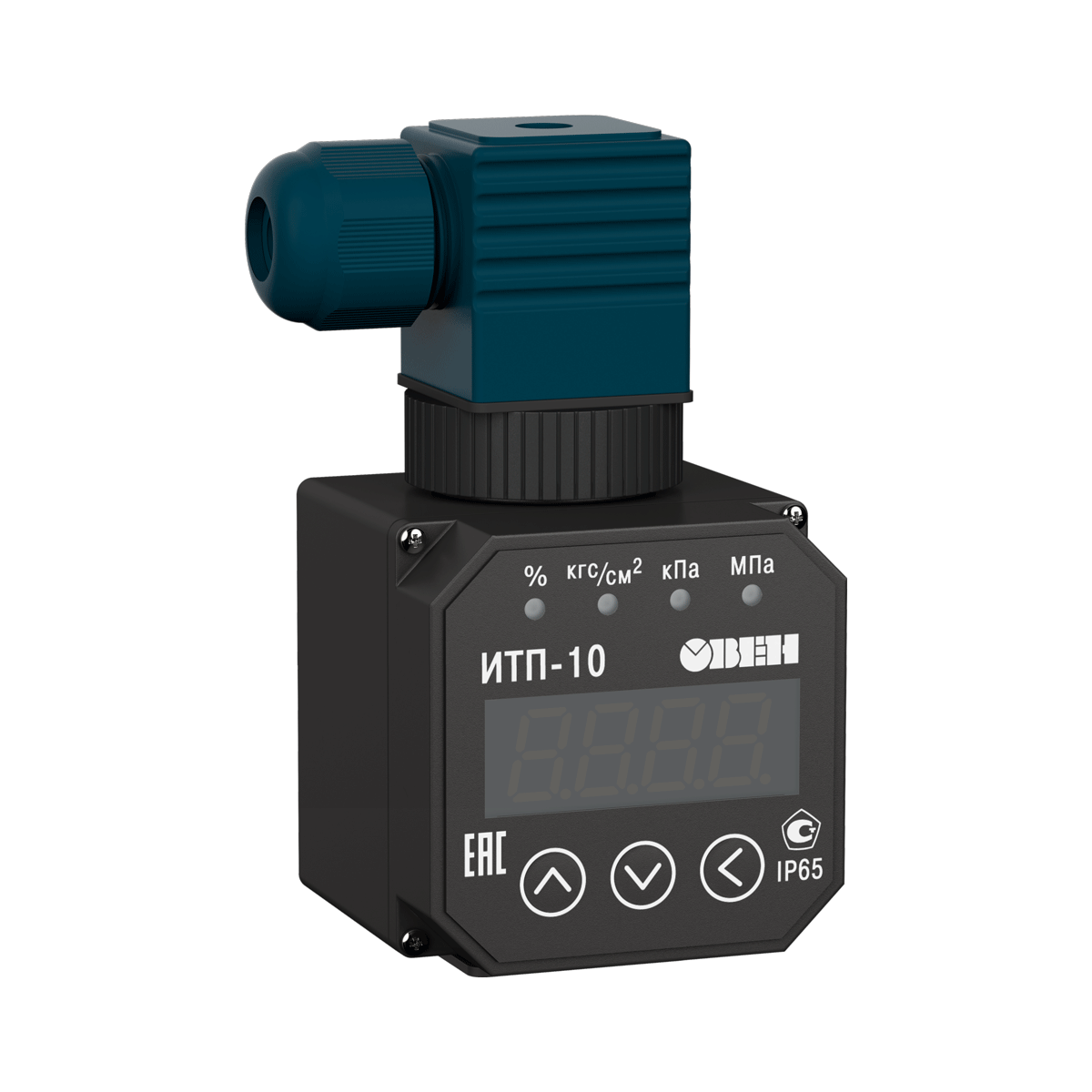

ИТП-10 индикатор-измеритель аналогового сигнала

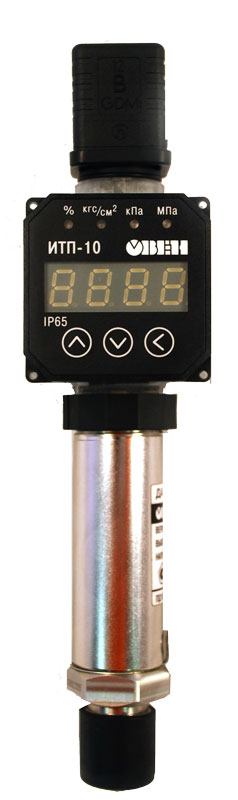

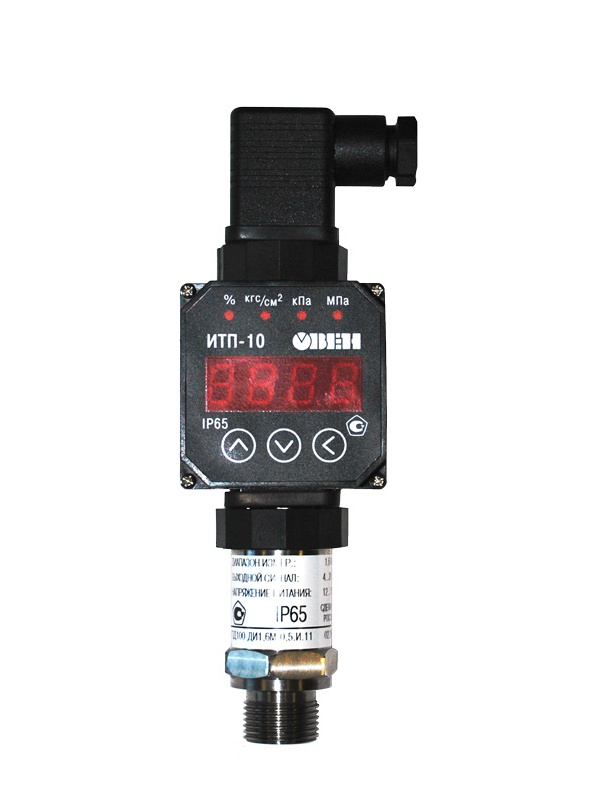

Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженными сигнальным разъемом стандарта DIN 43650.

Отличительные особенности

Выбор размерности индицируемого параметра.

Установка зависимости измеряемой величины от входного сигнала: линейную или корнеизвлекающую.

Функция демпфирования колебаний входного сигнала.

Пароль для предотвращения несанкционированного доступа к настройкам изделия.

Основные характеристики

Диапазон преобразования входного сигнала – от 3,7 до 22 мА.

Пределы основной приведенной погрешности: ±0,2 %.

Степень защиты корпуса – IP65.

Технические характеристики

Наименование	Значение
Питание	Двухпроводная токовая петля 4…20 мА (падение напряжения не более 6 В)
Диапазон преобразования входного сигнала, мА	от 3,7 до 22
Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия, мА	от 3,2 до 25
Пределы основной приведенной погрешности, %	+0,2
Время установления показаний (после подачи питания), с, не более	10
Время установления рабочего режима (после подачи питания), мин, не более	15
Степень защиты корпуса	IP65
Габаритные размеры прибора, мм	(51×54×77)±1
Масса прибора, кг, не более	0,1
Средний срок службы, лет	8

Условия эксплуатации

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84.

При этом прибор эксплуатируется при следующих условиях

Закрытые взрывобезопасные помещения без агрессивных паров и газов;

Температура окружающего воздуха от минус 40 до +80 оС;

Верхний предел относительной влажности воздуха – не более 80 % при +35 оС  и более низких температурах без конденсации влаги;

Атмосферное давление от 84 до 106,7 кПа
