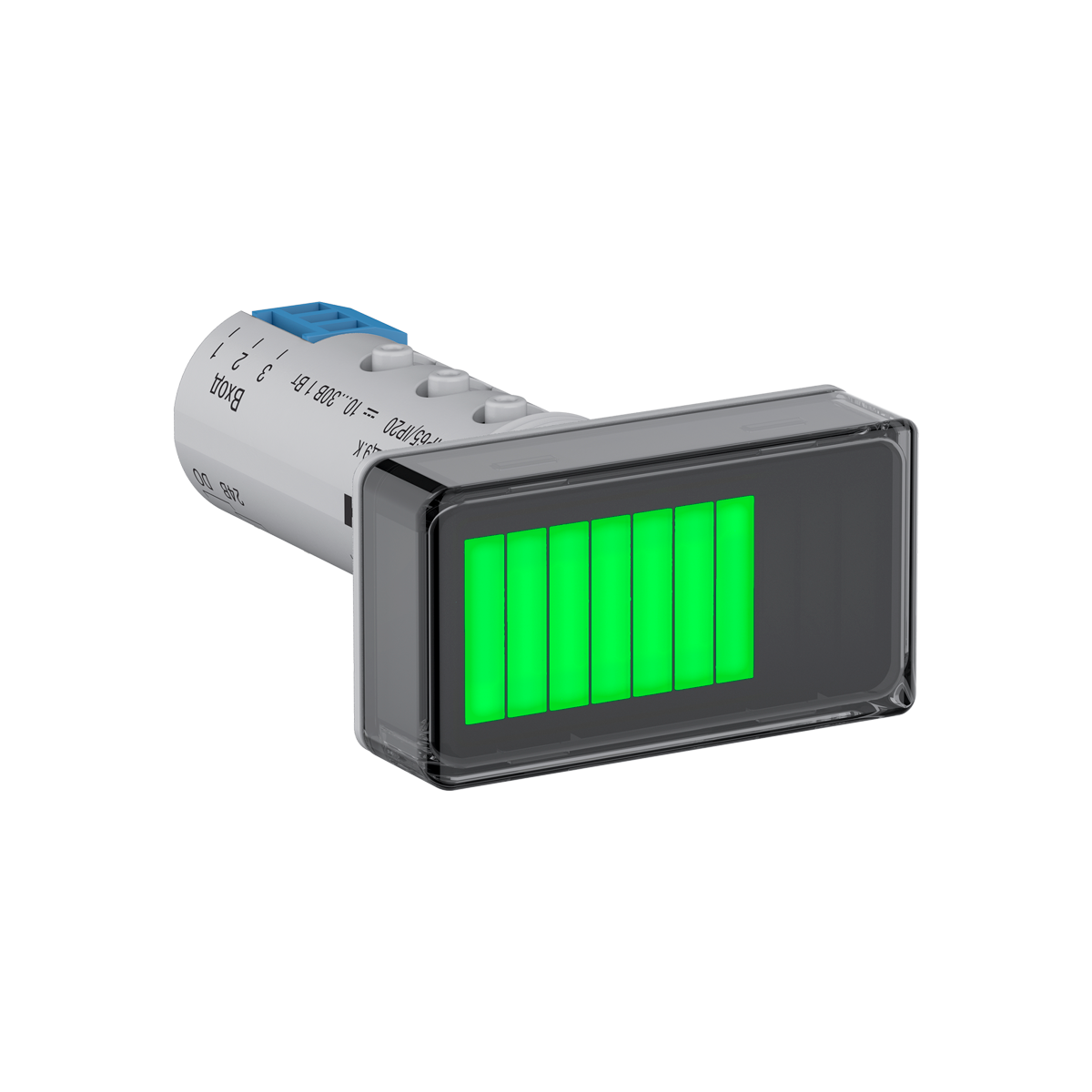

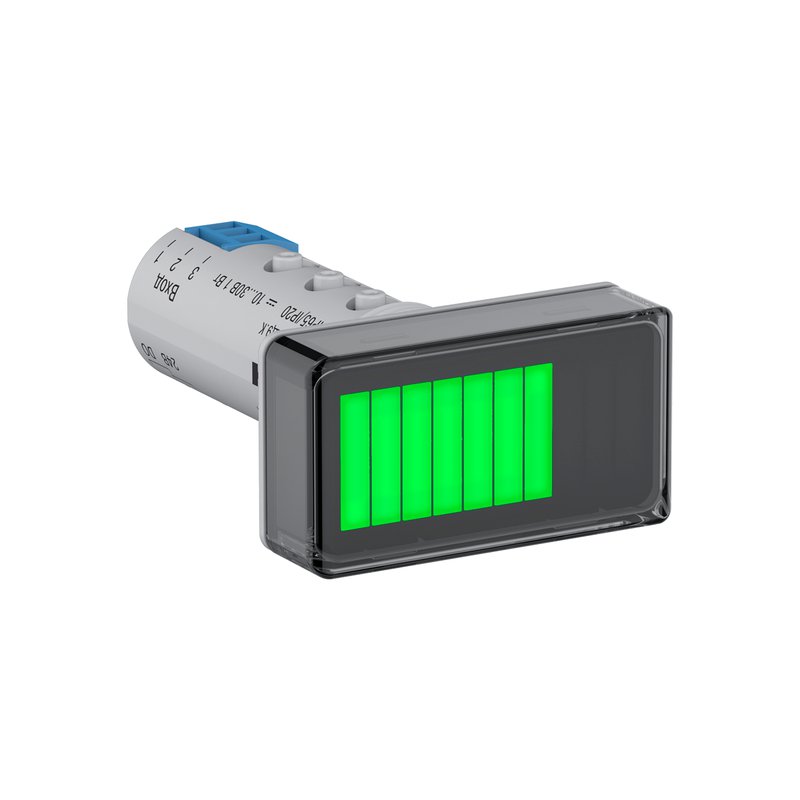

ИТП-15.Щ9.К ОВЕН диаграммный индикатор

Диаграммный индикатор ИТП-15 имеет удобный корпус для монтажа в отверстие светосигнальной арматуры, что делает удобным его применение в диспетчерских пультах и операторских комнатах. Аналоговый вход обеспечивает возможность работы с разными сигналами: унифицированные сигналы тока и напряжения, термосопротивлений и термопар, датчиков давления, уровня, влажности, концентраций вещества, расхода, положений запорной арматуры и пр

Функциональные возможности приборов ИТП

Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).

Возможность настройки трехцветной зоны сигнализации.

Индикация аварии при обрыве входного сигнала или выхода за указанные границы.

Выходное устройство для сигнализации или управления 200 мА 42 В.

Питание от внешнего источника постоянного напряжения 10...30 В.

Настройка при помощи USB через программу OwenConfigurator.

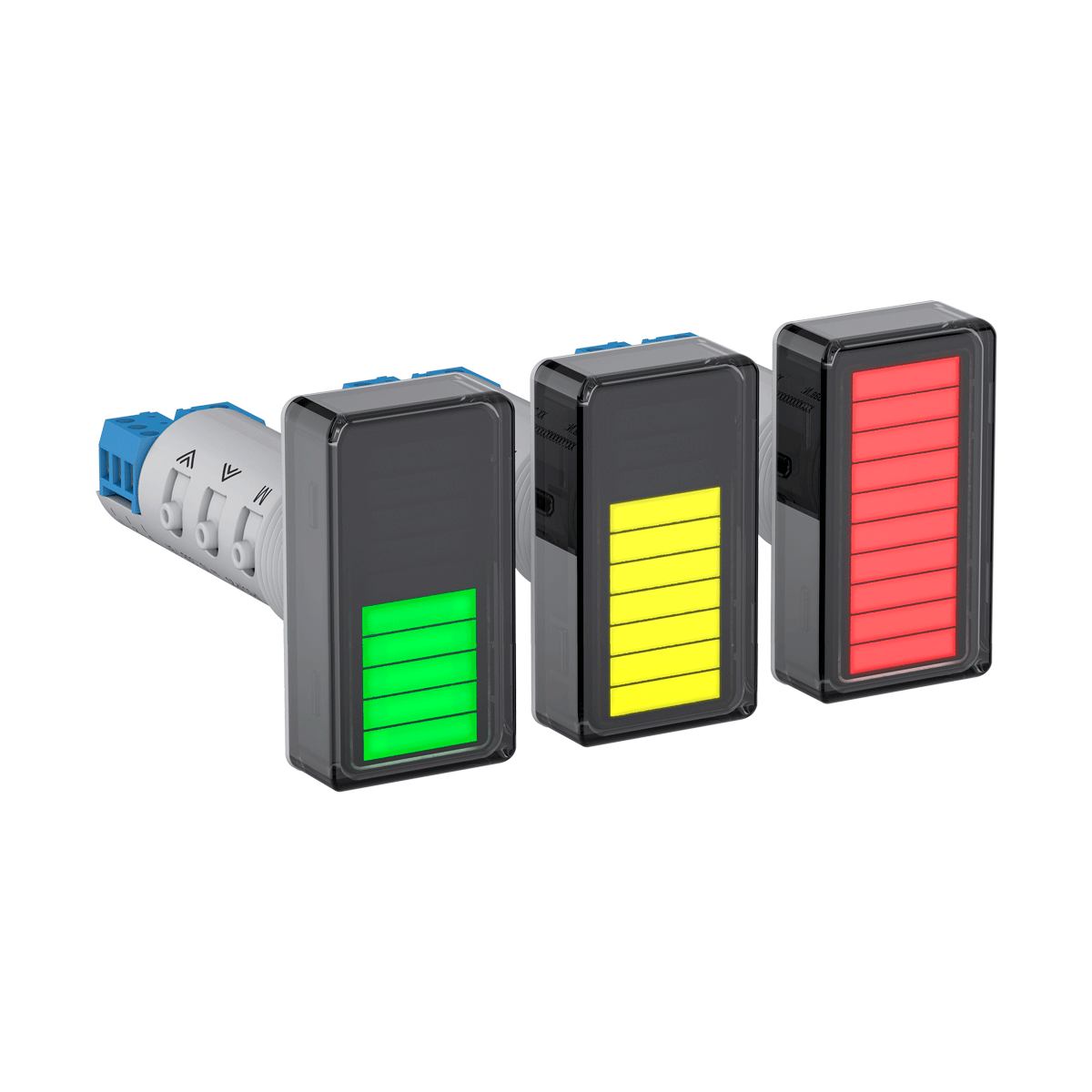

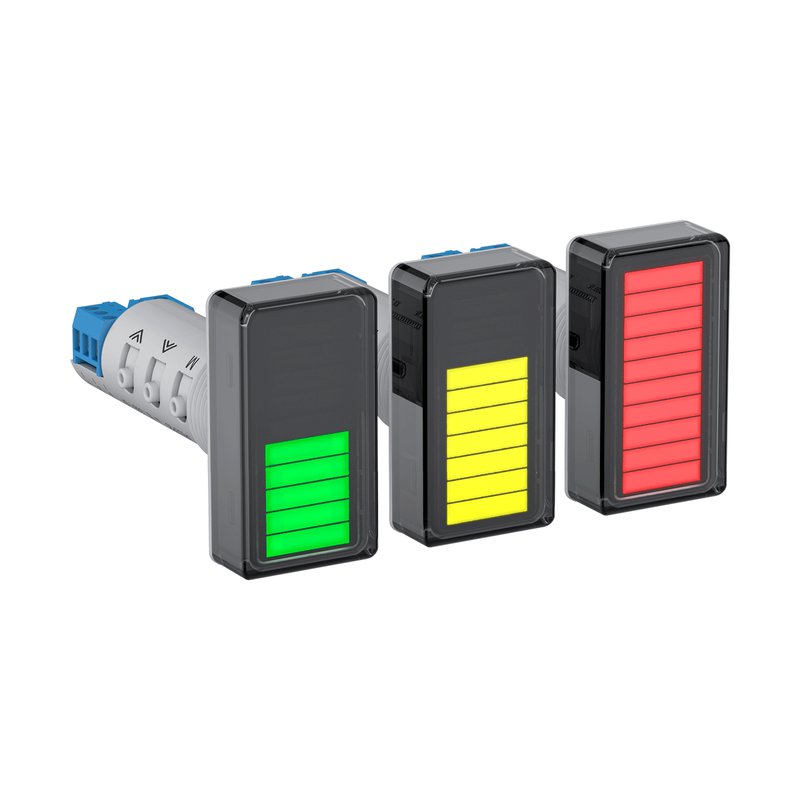

Засветка сегментов желтым, зеленым или красным цветом в зависимости от текущей измеренной величины.

Конструктивные особенности:

Крепление в отверстие 22 мм.

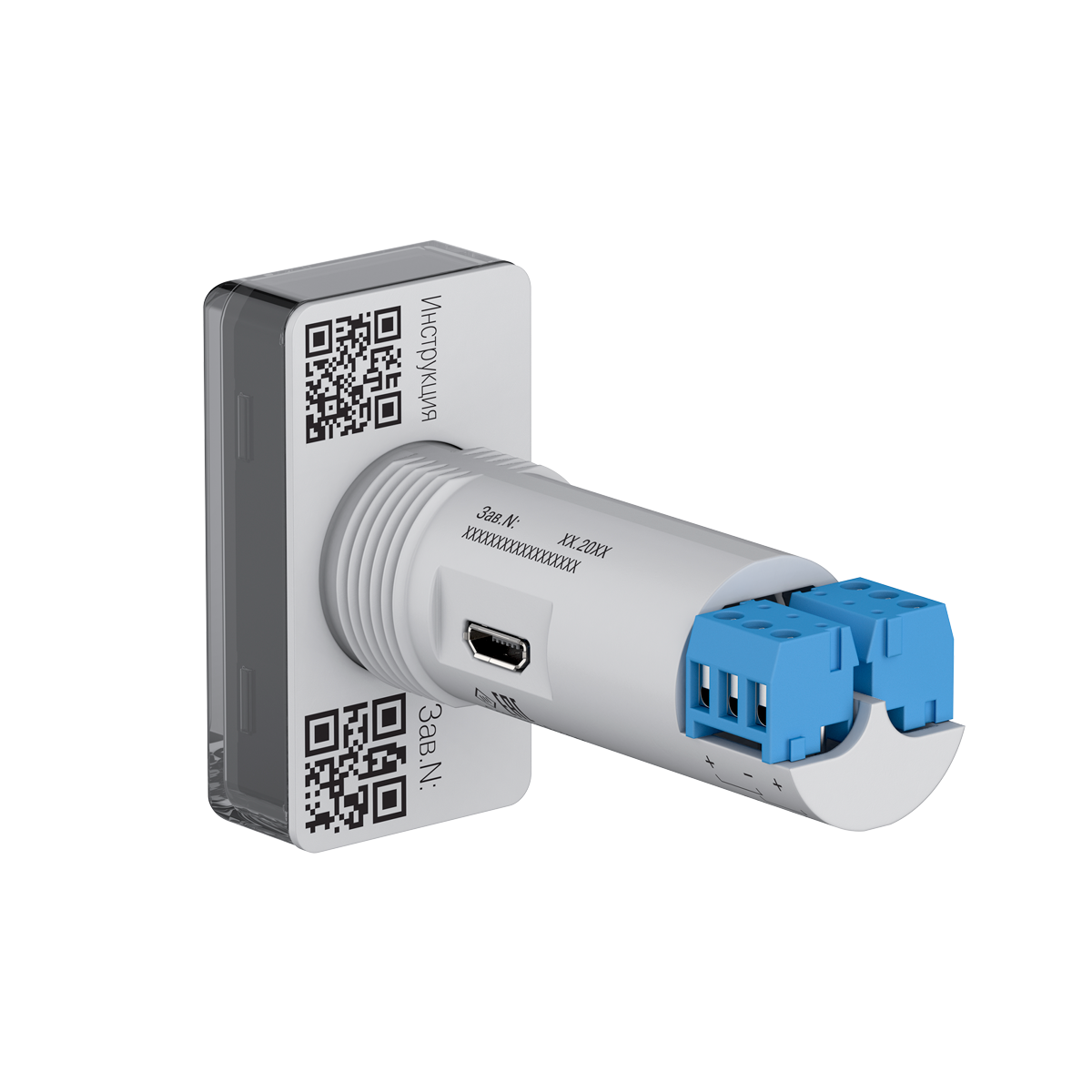

Съемные винтовые клеммы с отверткой в комплекте.

Эксплуатация при температуре окружающий среды: от -40 до +60 °С.

Гарантийный срок эксплуатации: 2 года.

Степень защиты корпуса IP65** со стороны лицевой панели.

Технические характеристики

Наименование	ИТП-15
Питание
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Характеристики входных сигналов
Количество каналов измерения	1
Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, Н ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Время опроса входа, не более	1,0 с
Метрологические характеристики
Пределы допускаемой основной приведенной погрешности измерений, не более:
ТС, сигналы напряжения и силы постоянного тока	±0,25 %
ТП, пирометры	±0,5 %
Характеристики выходных сигналов
Количество выходных устройств	1
Типы выходных устройств	Транзисторный ключ n-p-n типа: максимальный постоянный ток нагрузки 200 мА максимальное напряжение постоянного тока 42 В
Характеристики надежности
Степень защиты корпуса:
– щитовой Щ9 (со стороны лицевой панели)	IP65**
– щитовой Щ9 (со стороны клемм)	IP20
Средняя наработка на отказ	100000 ч
Средний срок службы	12 лет
