ИТП-17.Щ9.К компактный индикатор с цифровым дисплеем и универсальным входом

При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

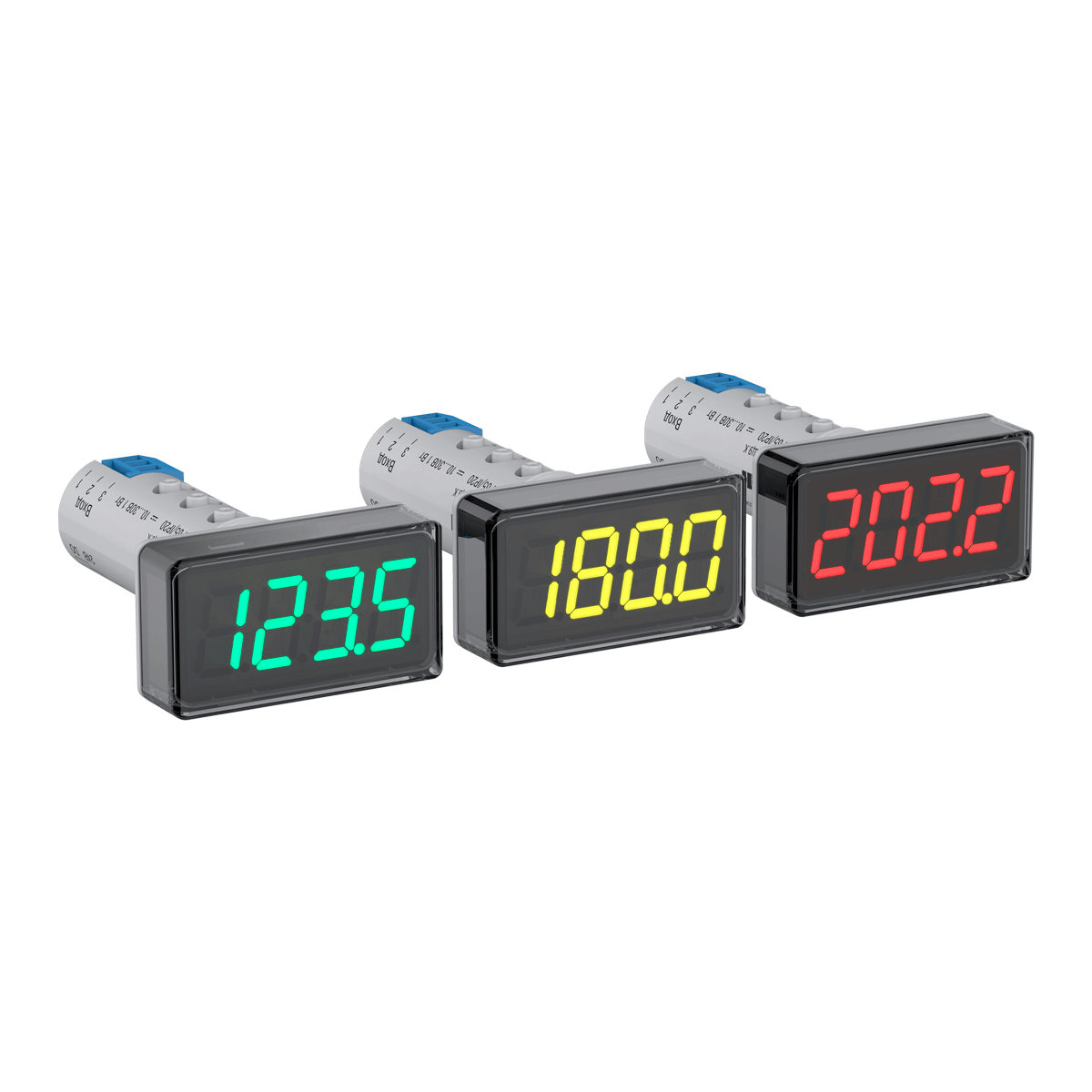

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества

Совместимость с любыми датчиками

Поддерживает 42 типа сигналов: ТС, ТП, U, I

Компактный монтаж в щит

В отверстие светосигнальной арматуры 22 мм

Трехцветная индикация

Построение до пяти цветоразделенных зон

Две функции дискретного выхода

Регулирование параметров или аварийная сигнализация

Устройство имеет сертификат средства измерения и выпускается с первичной поверкой

Возможности

Индикация измеренного значения на трёхцветном цифровом дисплее

Выход 200 мА, 42 В для сигнализации или управления

Настройка динамической цветовой индикации по заданным порогам

Режим статического отображения параметра: зелёный, жёлтый или красный цвет

Индикация аварии при неисправности датчика

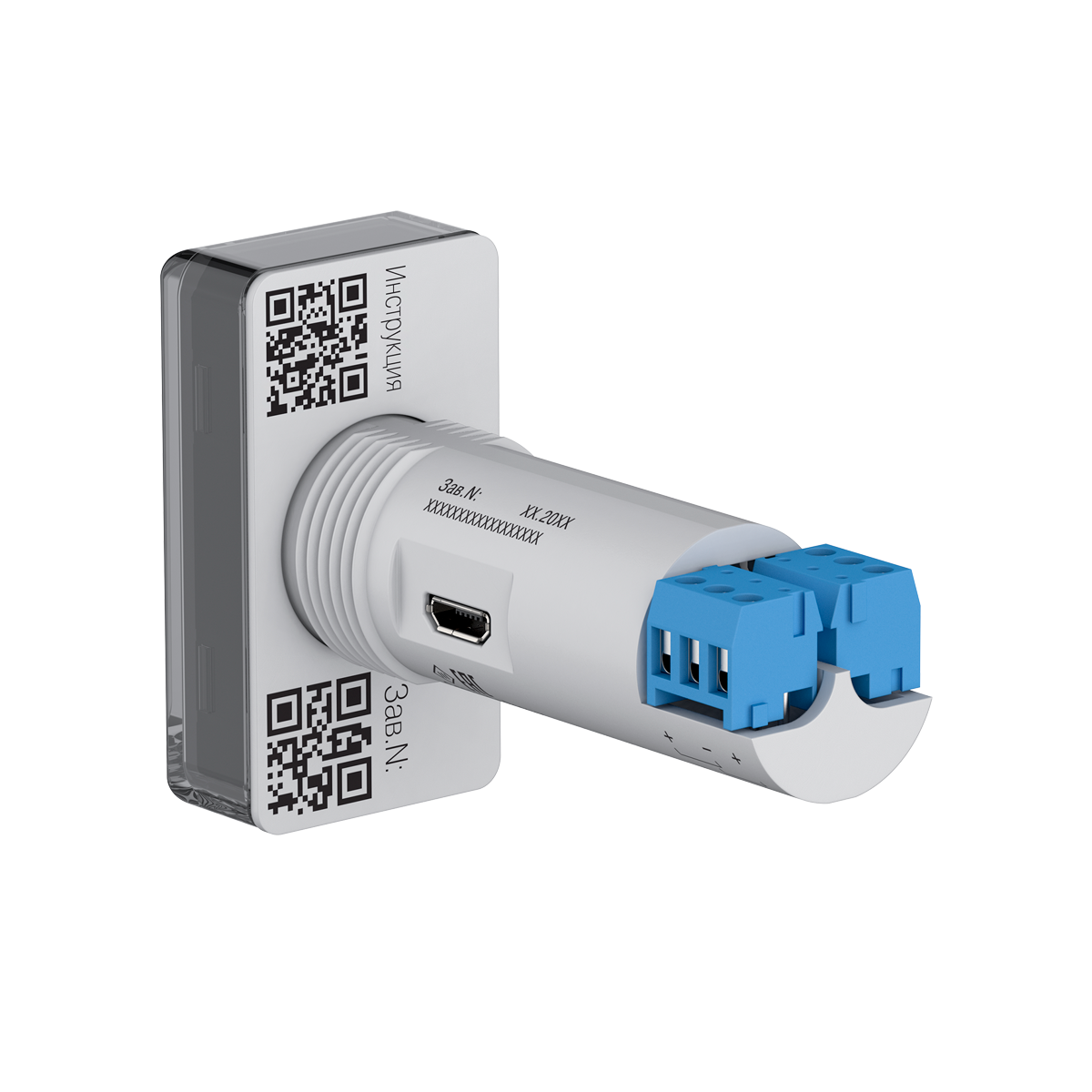

Подключение через micro USB для настройки в Owen Configurator

Монтаж щитового прибора с помощью съемных винтовых клемм

Основные технические характеристики

Входы и выходы

1 × AI

1 × DO транзисторный ключ 200 мА 42 В

Интерфейсы

1 × micro USB

2 типа корпусов

щитовой 48×26×72мм

настенный 71×51×30 мм

Питание

=24 В

Технические характеристики

Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9	48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм

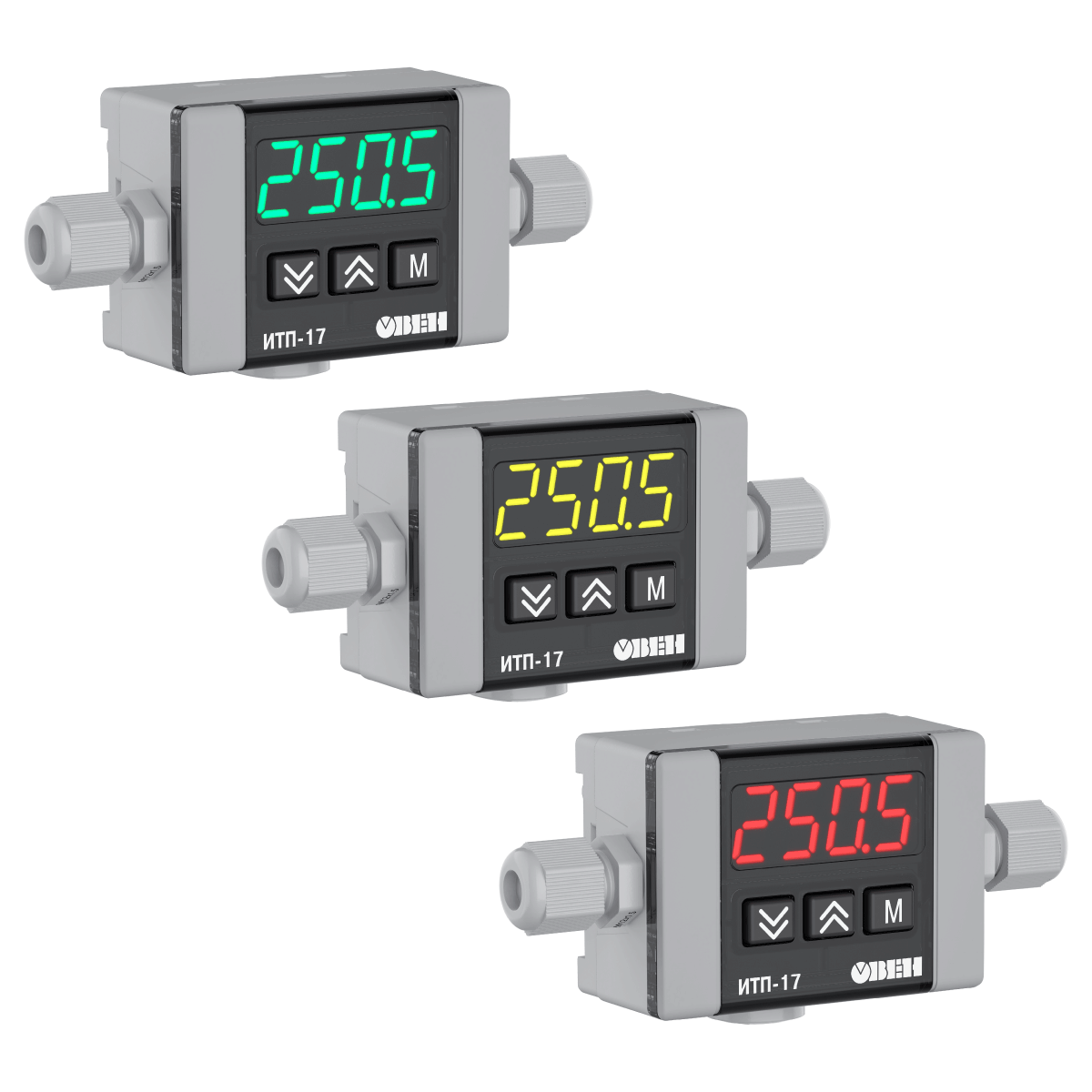

Корпус Н3	71×51×30 мм IP65
Цвет индикации	зеленый, желтый, красный
Индикатор	4-разрядный с высотой цифр 14 мм
Входы
Количество	1 × AI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 0...5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:	±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры
Выходы
Количество	1 × DO, выход К
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет
Гарантия	2 года
Устойчивость к механическим воздействиям	Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013
