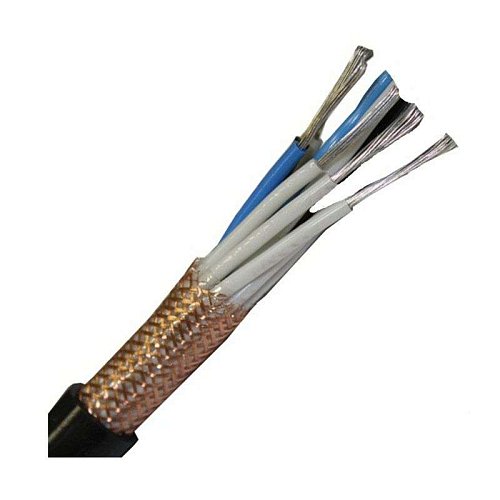

МКЭШ 3Х0,5 монтажный медный кабель для подключения датчиков к вторичным приборам
МКЭШ 3Х0,5 монтажный медный кабель для подключения датчиков к вторичным приборам
Монтажный многожильный кабель с пластмассовой изоляцией. Кабель подходит для подключения датчиков ДТС, ПД, ПДУ с вторичным прибором, а также для питания приборов при постоянном и переменном напряжении сети.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Расшифровка аббревиатуры МКЭШ:
М – монтажный
К – капроновая изоляция
Э – экранированный
Ш – с элементами полиамидного шелка
Число жил может быть от 2 до 14, сечение от 0,35 до 0,75 мм2 на номинальное напряжение до 500 В, частотой до 400 Гц.
Продукция изготовлена в соответствии с ГОСТ 10348-80 «Кабели монтажные многожильные с пластмассовой изоляцией».
ВНИМАНИЕ! Кабель МКЭШ продаётся кратно 10 метрам!
| Модель | Электрическое сопротивление жил на 1 км провода, Ом, не более |
Кол-во жил и сечение, кв. мм |
Тип схемы подключения датчика |
Диапазон рабочих температур, 0С | Внешний диаметр, мм |
| МКЭШ 2×0,5 | 40,7 | 2×0,5 | 2-проводная | -50…+70 | 7,8 |
| МКЭШ 2×0,75 | 25,2 | 2×0,75 | 8,7 | ||
| МКЭШ 3×0,35 | 54,2 | 3×0,35 | 3-проводная | 7,3 | |
| МКЭШ 3×0,5 | 40,7 | 3×0,5 | 8,0 | ||
| МКЭШ 3×0,75 | 25,2 | 3×0,75 | 8,5 | ||
| МКЭШ 5×0,35 | 54,2 | 5×0,35 | 5-проводная | 9,0 | |
| МКЭШ 5×0,75 | 25,2 | 5×0,75 | 10,0 |
Рекомендация по подключению ДТС без нормирующего преобразователя.
| Длина линии связи | Сечение жил кабеля |
| до 20 м | 0,35 мм2 |
| 20...50 м | 0,5 мм2 |
| 50...100 м | 0,75 мм2 |
