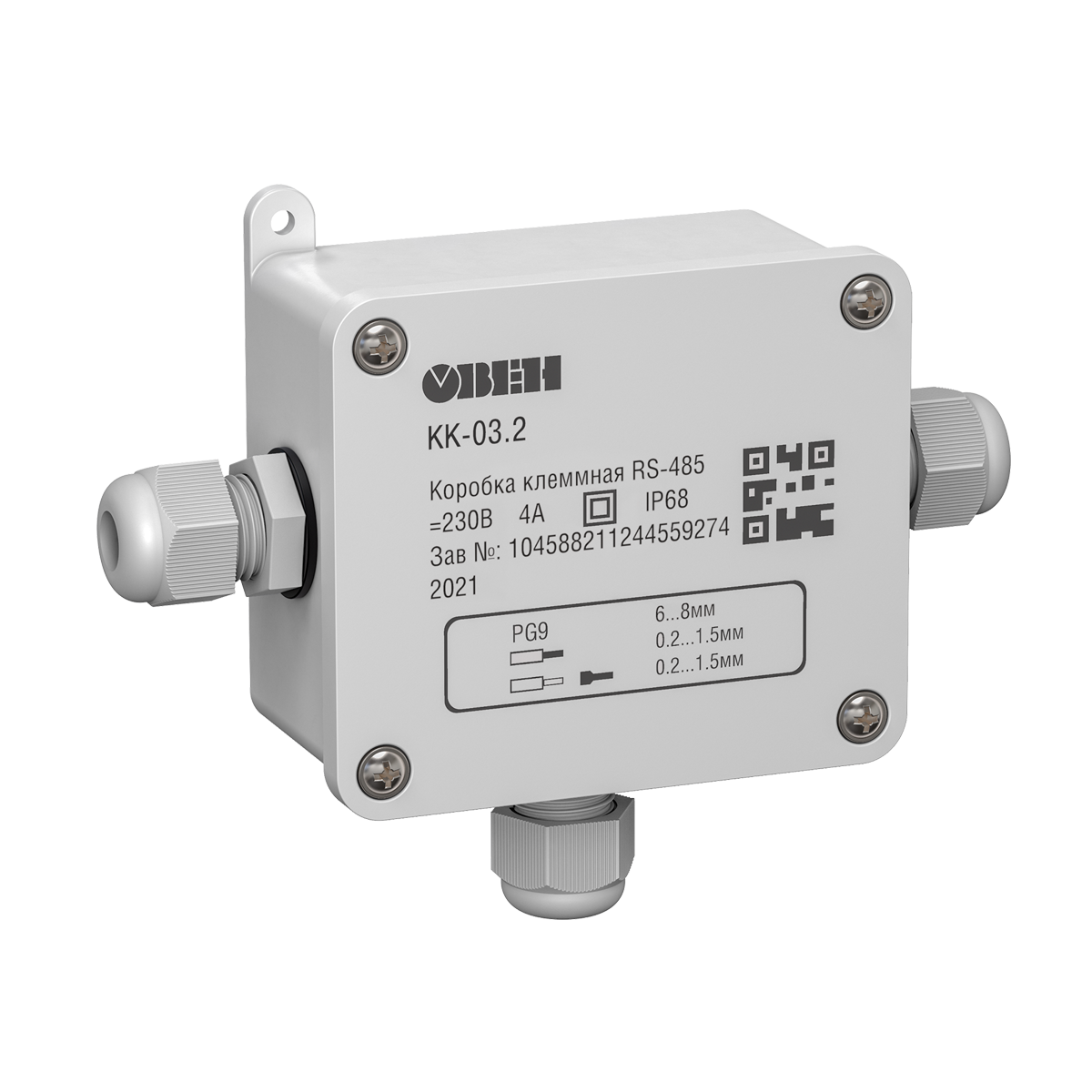

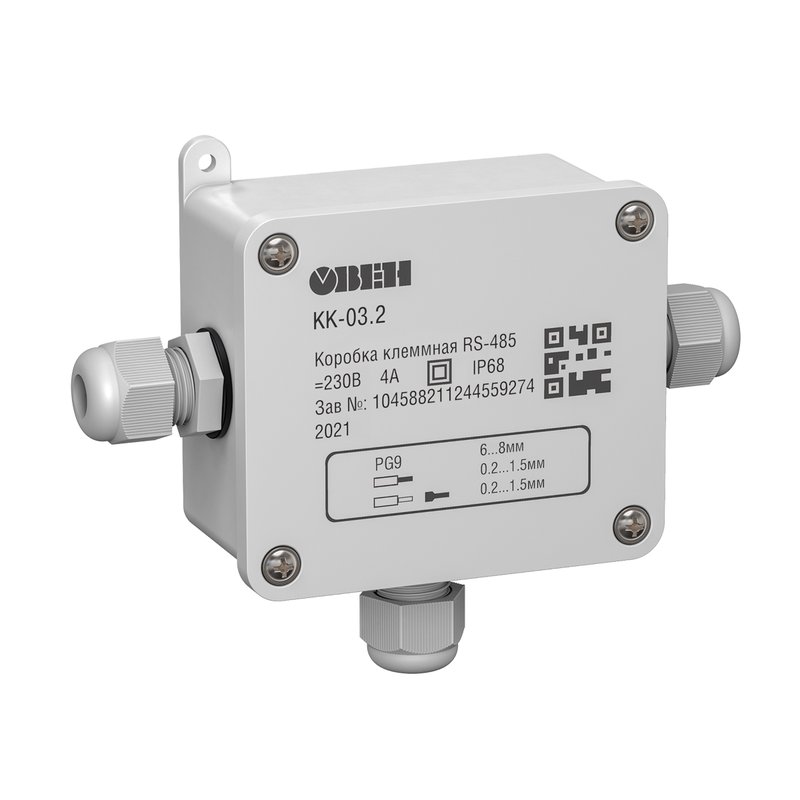

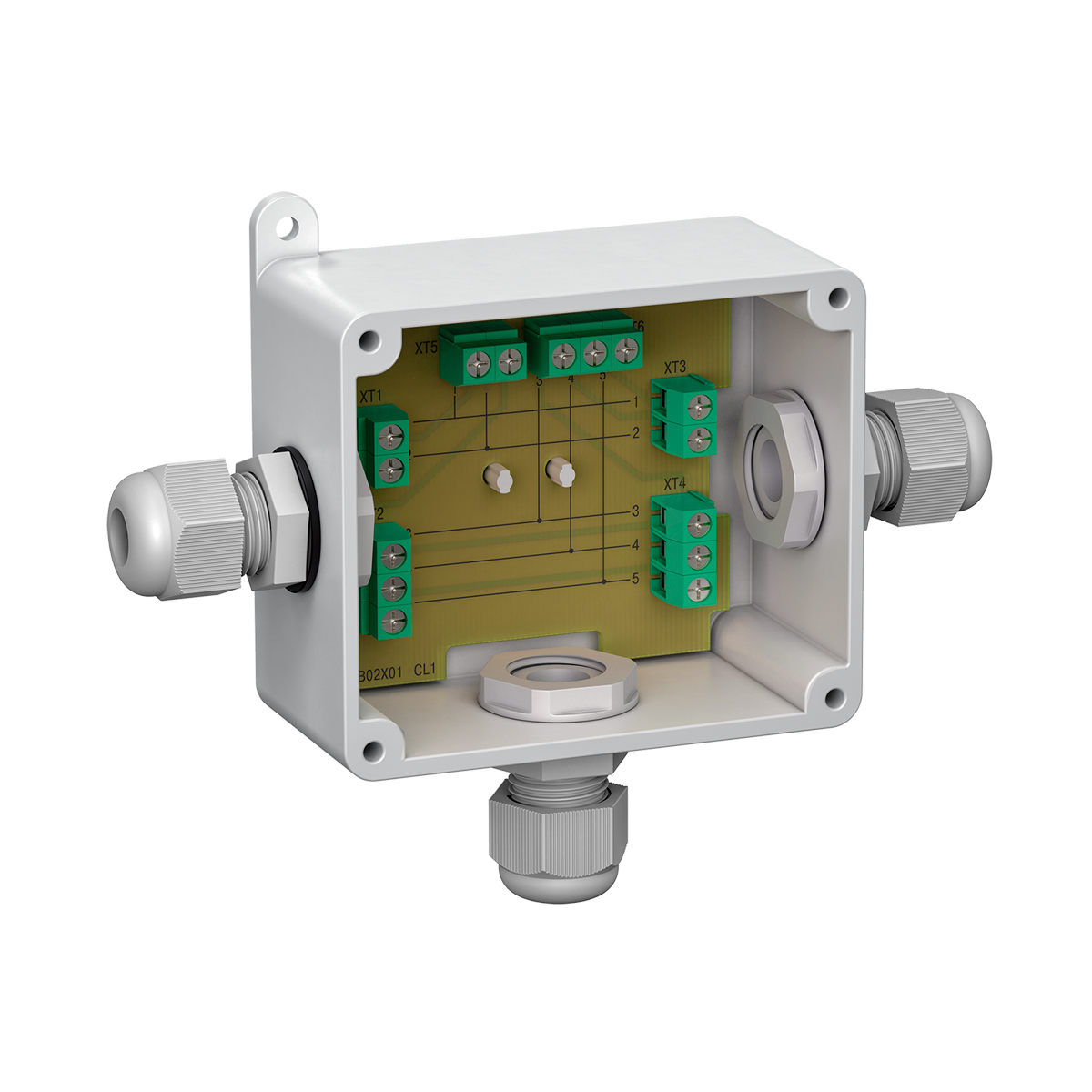

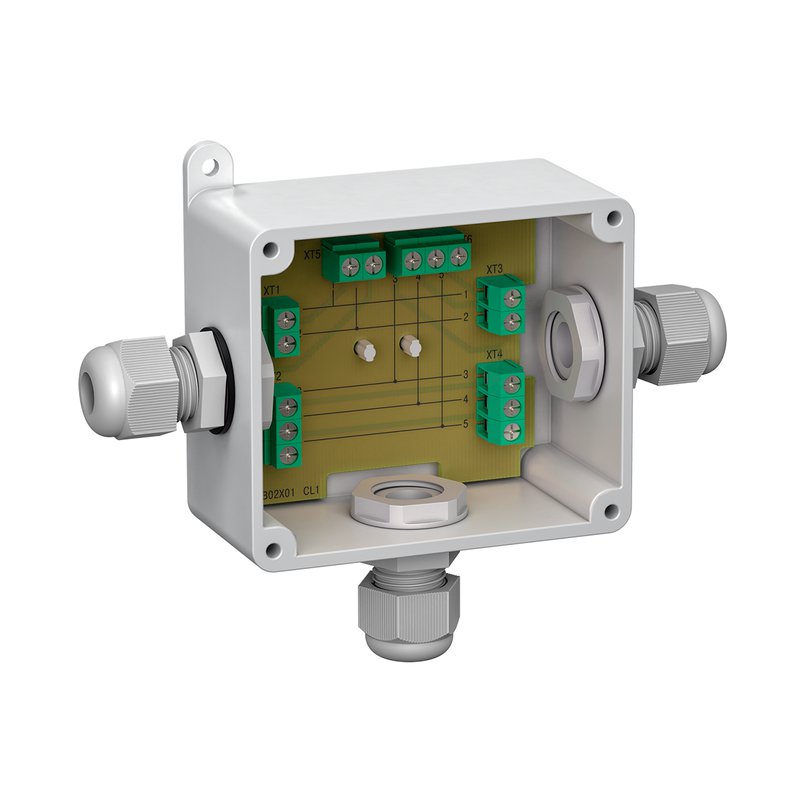

КК-03.2 коробка клеммная для разветвления интерфейса RS-485
КК-03.2 коробка клеммная для разветвления интерфейса RS-485
КК-03 предназначена для разветвления кабелей интерфейса RS-485, а также сетей 230 В с номинальными токами не более 4 А на предприятиях различных отраслей промышленности и сельского хозяйства.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Разветвитель интерфейса изготавливается в герметичном корпусе со степенью защиты IP68 согласно ГОСТ 14254.
Коробки клеммные RS-485 модели КК-03 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждены декларацией о соответствии ЕАС.
Технические характеристики
| Характеристика | Значение | |
| КК-03.1 | КК-03.2 | |
| Номинальное напряжение коммутируемых цепей переменного тока (АС) | 120/230 В (45 Гц ... 65 Гц) | |
| Номинальное напряжение коммутируемых цепей постоянного тока (DС) | 230 В | |
| Максимальное значение тока коммутируемых цепей, не более | 4 А | |
| Максимальное значение сопротивления контакта, не более | 12 мОм | |
| Количество вводов | 3 | |
| Количество коммутируемых проводов | 5 | 6 |
| Тип контакта | Винтовой | Пружинный (Push-in, 90º) |
| Диаметр наружной оболочки подводимого кабеля | 6 … 8 мм | |
| Сечение подключаемых проводов | 0,2 … 1,5 мм2 | |
| Электрическая прочность изоляции между подсоединяемым кабелем и корпусом, не менее (АС) | 3000 В | |
| Степень защиты по ГОСТ 14254 | IP68 | |
Рекомендации по подключению клеммных коробок КК-03 к RS-485
Любые ответвления для RS-485 от магистрального кабеля являются не рекомендуемой топологией сети MODBUS, однако, такие схемы тоже рабочие, главное – следовать рекомендациям длины ответвлений.
Плюсы таких ответвлений:
Удобство разводки линии связи, так как не во все датчики есть возможность завести несколько кабелей.
Осуществление быстрого выборочного подключения/отключения от основной магистрали датчиков и приборов в процессе работы.
Слишком длинное ответвление может вызывать рассогласование и отражение сигнала.
Рекомендации по расчёту длины ответвления от пассивного Т-образного разветвителя, которым является КК-03, описаны в спецификации и руководстве по внедрению MODBUS по последовательной линии V1.02 в пункте 3.4.3 (MODBUS over serial line specification and implementation guide V1.02):
Отводы от магистрального кабеля не должны быть длиннее 20 м. При использовании многопортового пассивного разветвителя с N-отводами длина каждого отвода не должна превышать значения 40/N м.
