КК-05 коробка клеммная для датчиков уровня ДУ
КК-05 коробка клеммная для датчиков уровня ДУ
КК-05 предназначена для монтажа кондуктометрических датчиков уровня ПДУ в открытых резервуарах и передачи сигнала от стрежней к приборам контроля уровня жидких веществ.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Внимание! В комплект поставки не входят кондуктометрические стержни и монтажные саморезы для крепления кронштейна к стене.
Преимущества

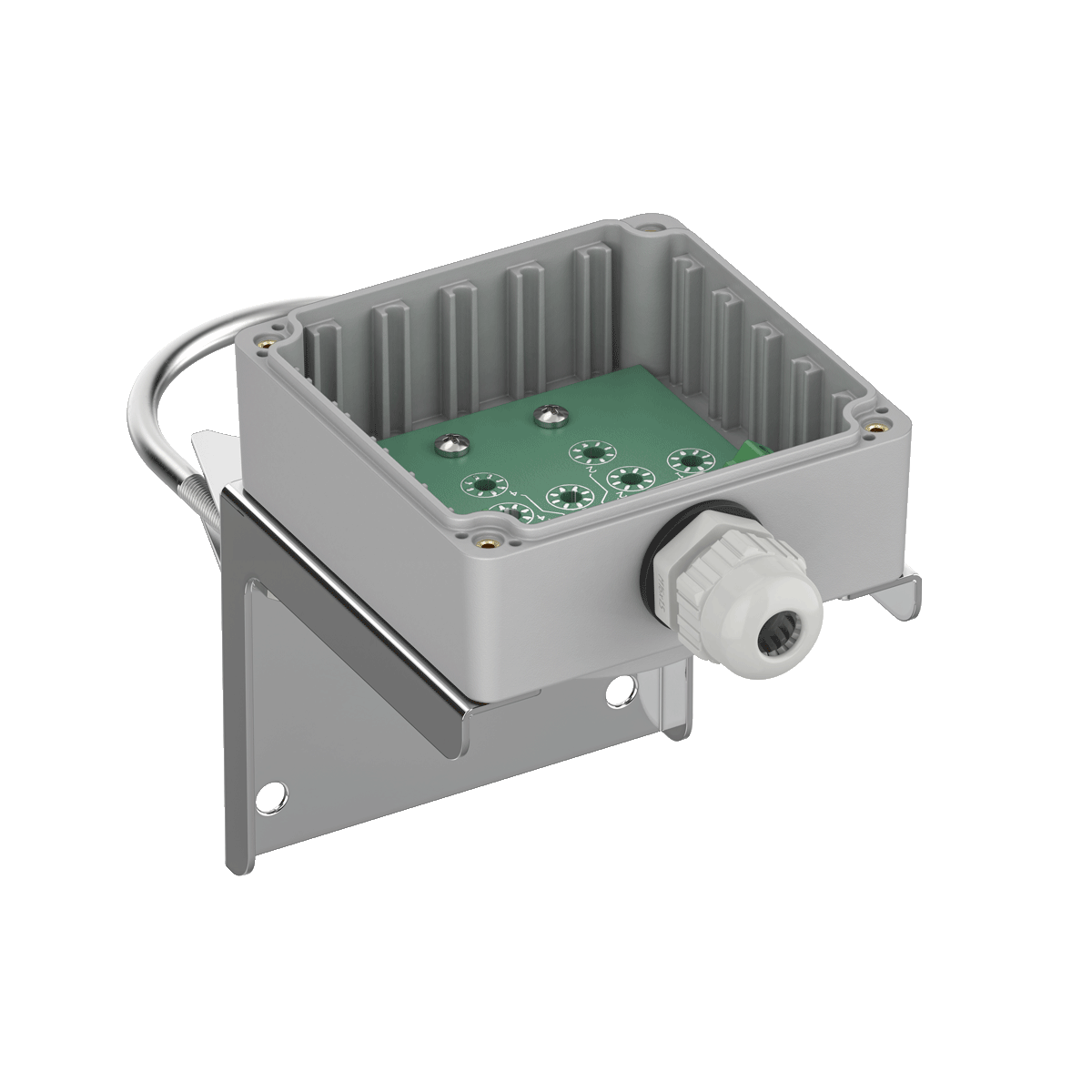

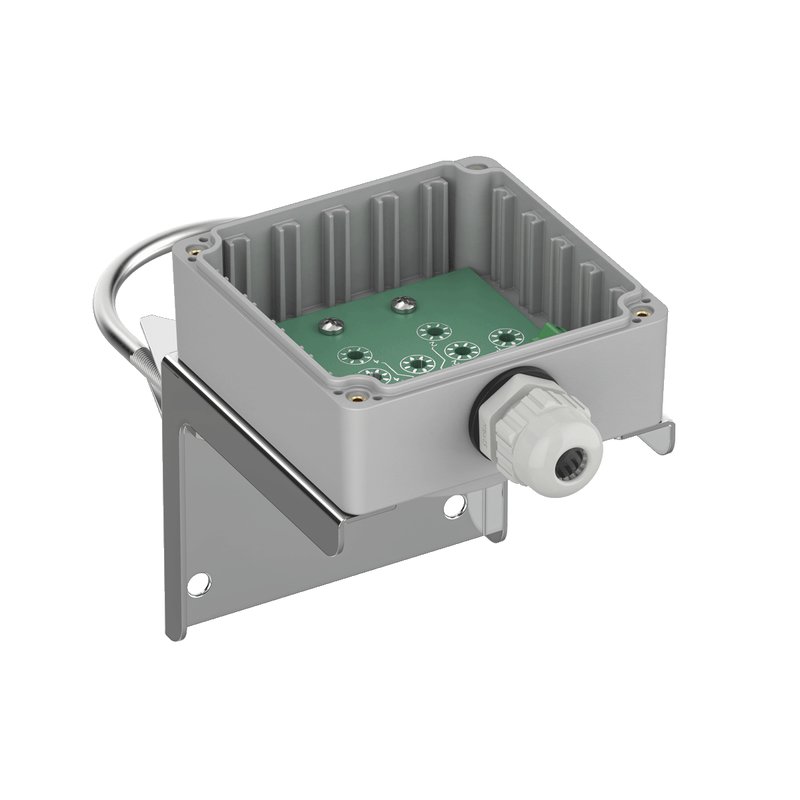

Жёсткая и надежная фиксация стержней ДУ:
каждый стержень проходит через силиконовую заглушку и фиксируется с помощью гаек на плате.
Удобное подключение проводов через клеммы:
от места соединения стержня на плате идёт дорожка к винтовым клеммам, что обеспечивает легкое подключение сигнального кабеля.
Предотвращение ложных срабатываний:
защита места коммутации от пыли и влаги.

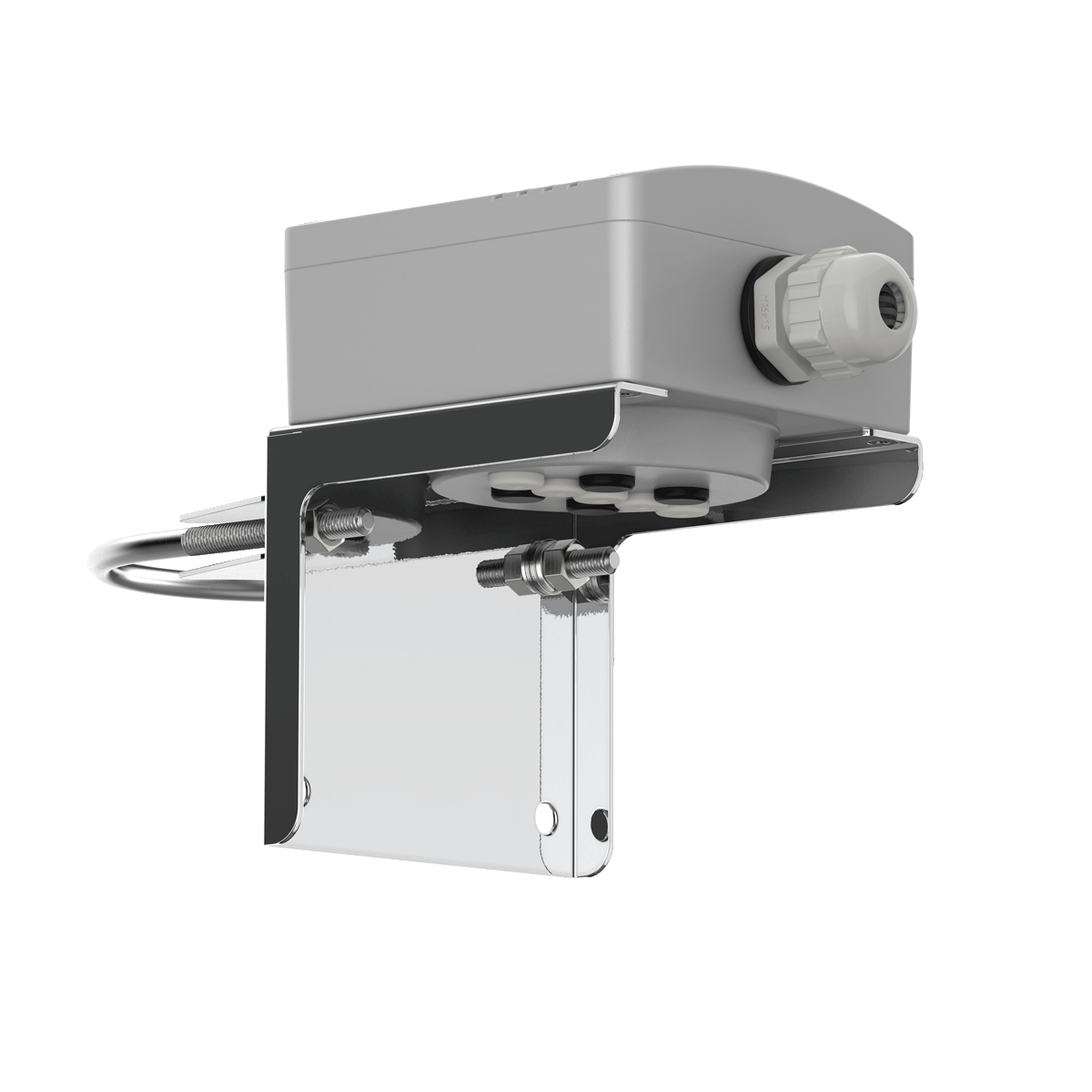

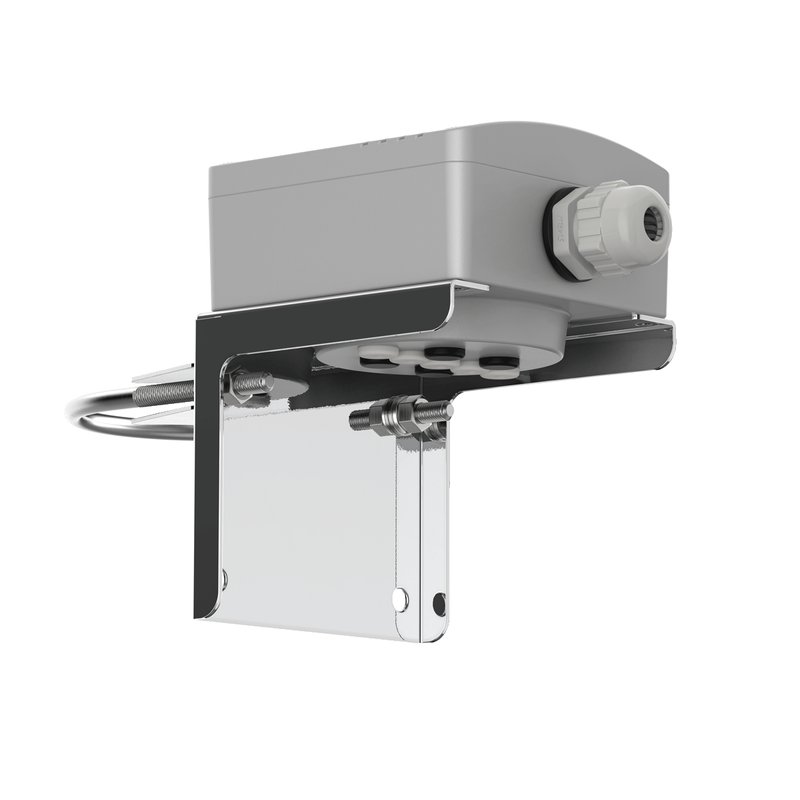

Монтаж к стене, трубе или на крышке резервуара:
сама коробка и дополнительный кронштейн из нержавеющей стали к ней позволяют осуществить монтаж к любой поверхности.

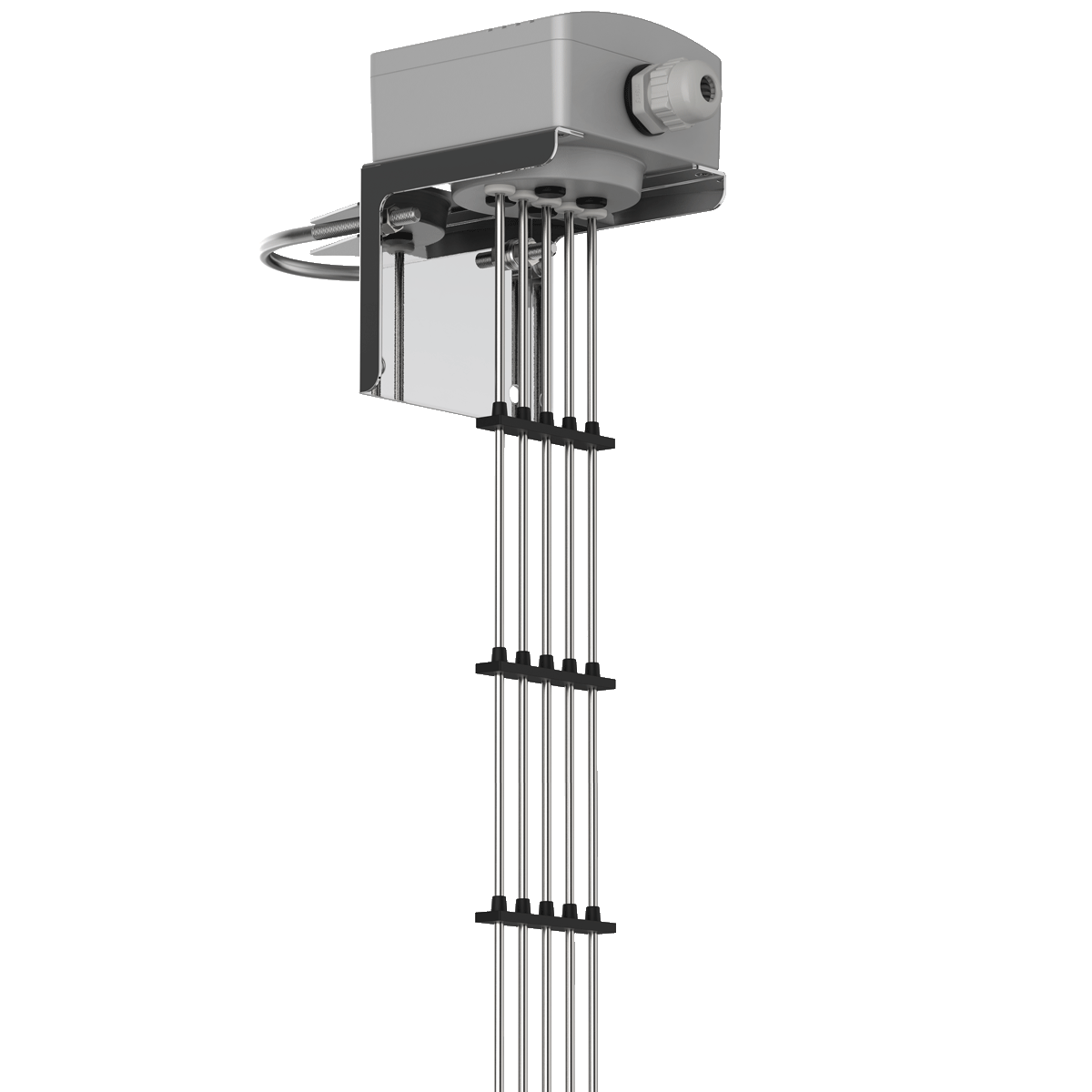

Крепление стержней прямолинейно или крестом
возможность фиксации стержней с помощью планки ДУ.5 или держателя электродов от ДС.ПВТ.5.
Технические характеристики
| Количество сигнальных линий | 5 |
| Количество подключаемых стержней М3 | от 1 до 5 шт. |
| Коммутируемое напряжение, не более | 5 В переменного тока частотой от 1,5 до 2,5 Гц |
| Материал корпуса | пластик ABS |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP54 |
| Степень горючести по Стандарт UL 94 | V0 |
| Диаметр подключаемого кабеля | от 4 до 8 мм |
| Материал уплотнения кабельного ввода | NBR |
| Сечение проводов сигнальной линии, не более | 1,5 мм² |
| Материал заглушек и втулок для стержней | силиконовая резина |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+80 °С |
| Относительная влажность воздуха (без конденсации влаги), не более | 98 % |
| Атмосферное давление | от 84,0 до 106,7 кПа |
| Воздействие синусоидальных вибраций | N3 по ГОСТ Р 52931-2008 |
