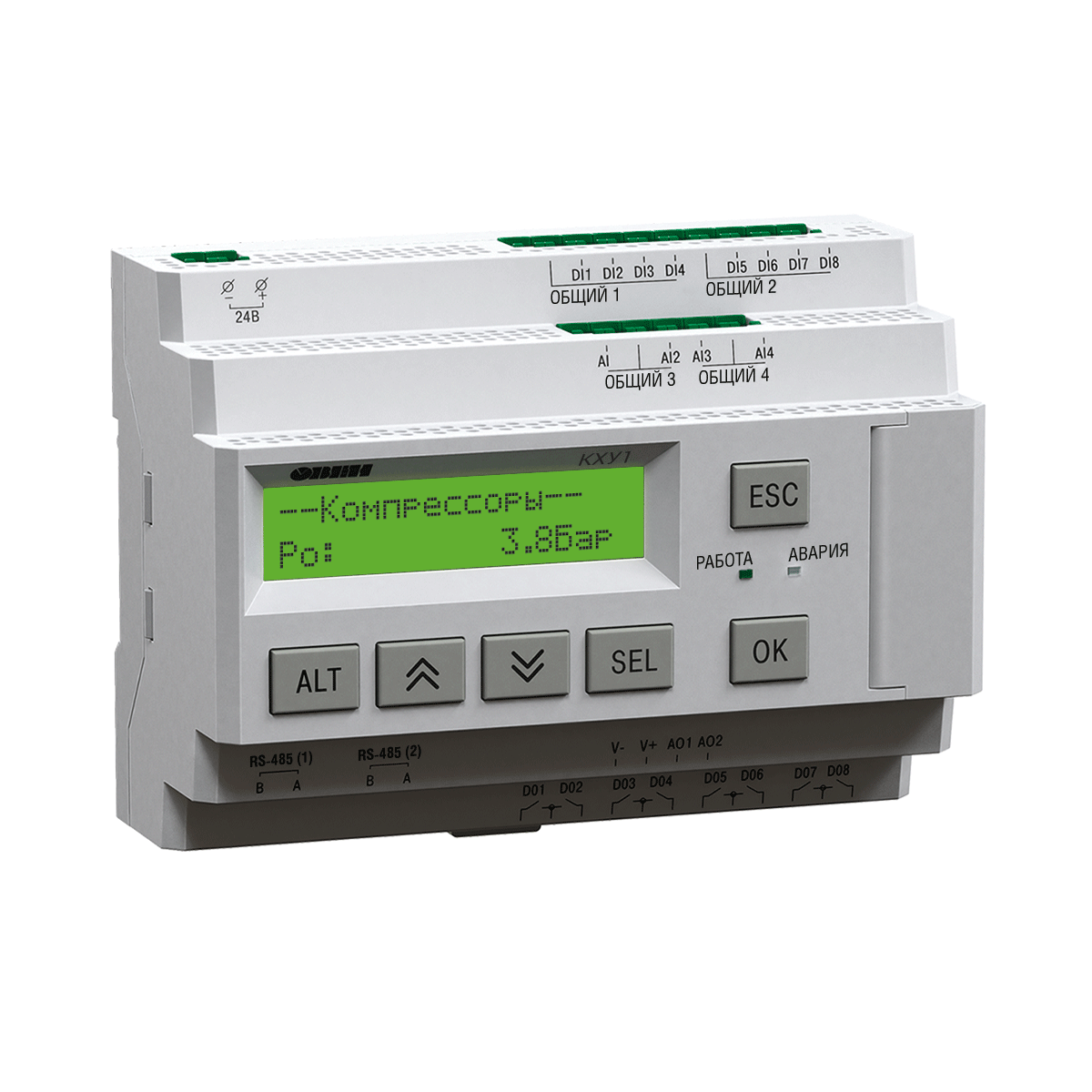

КХУ1-230.DS контроллер для управления холодильными установками
КХУ1-230.DS контроллер для управления холодильными установками
Параметрический контроллер для управления производительностью компрессоров и конденсатора в составе центральной холодильной машины. Регулирует давление или температуру испарения и конденсации.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
КХУ1 разработан совместно с экспертами холодильной отрасли и замещает решения зарубежных производителей.
Запуск контроллера не требует программирования: при первичной настройке достаточно указать количество ступеней, способ управления ими, параметры защит, тип хладагента и другие параметры системы.
Контроллер КХУ1 используется для автоматизации средне- и низкотемпературных холодильных агрегатов в ритейле, для камер и складов хранения, а также в химической, фармацевтической, пищевой и перерабатывающей промышленности. Благодаря возможности тиражирования настроек он идеально подходит для серийных производителей централей.
Модификация контроллера КХУ1-230.DS предназначена для работы с компрессорами технологии Digital Scroll. Управление перепускным соленоидом компрессора реализовано с помощью симисторного выхода прибора. Это даёт плавное регулирование холодопроизводительности без изменения скорости вращения двигателя и подходит для применения в дата-центрах, коммерческом холоде, лабораториях и системах технологического охлаждения.
Технические характеристики
| Наименование | Значение | |
| КХУ1-230 | КХУ1-24 | |
| Питание | ||
| Диапазон напряжения питания | ~90…264 В (номинальное ~230 В, при 47…63 Гц) | =19…30 В (номинальное =24 В) |
| Гальваническая развязка | Есть | |
| Электрическая прочность изоляции между входом питания и другими цепями прибора | 2830 В | 1780 В |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | Есть | - |
| Выходное напряжение встроенного источника питания постоянного тока | 24 ± 3 В | - |
| Ток нагрузки встроенного источника питания, не более | 100 мА | - |
| Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора | 1780 В | - |
| Дискретные входы | ||
| Количество входов | 8 | |
| Напряжение «логической единицы» |
159…264 В (переменный ток) |
15…30 В (постоянный ток) |
| Ток «логической единицы» | 0,75…1,5 мА | 2…5 мА |
| Напряжение «логического нуля» | 0…40 В | -3…+5 В |
| Подключаемые входные устройства | Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.) | |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8, «общий минус») | |
| Электрическая прочность изоляции между дискретными входами и другими цепями прибора | 2830 В | |
| Аналоговые входы | ||
| Количество входов | 4 | |
| Тип измеряемых сигналов |
РТ1000 α = 0,00385 "1/°C (-200...+ 850 °C); 4...20 мА; NTC10K: R25 = 10 кОм, "B25/100 =" "3950 (-20… +125 °С)
|
|
| Предел основной приведенной погрешности | ±1,0 % | |
| Время опроса входов, не более | 10 мс | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств, тип | 8 шт., электромагнитное реле (нормально-разомкнутые контакты) | |
| Коммутируемое напряжение в нагрузке: | ||
| - для цепи постоянного тока, не более | 30 В (резистивная нагрузка) | |
| - для цепи переменного тока, не более | 250 В (резистивная нагрузка) | |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cosϕ>0,95; 3 А при напряжении не более 30 В постоянного тока
|
|
| Гальваническая развязка | Групповая по 2 реле (1–2; 3–4; 5–6; 7–8) | |
| Электрическая прочность изоляции между выходом и другими цепями прибора | 2830 В | |
