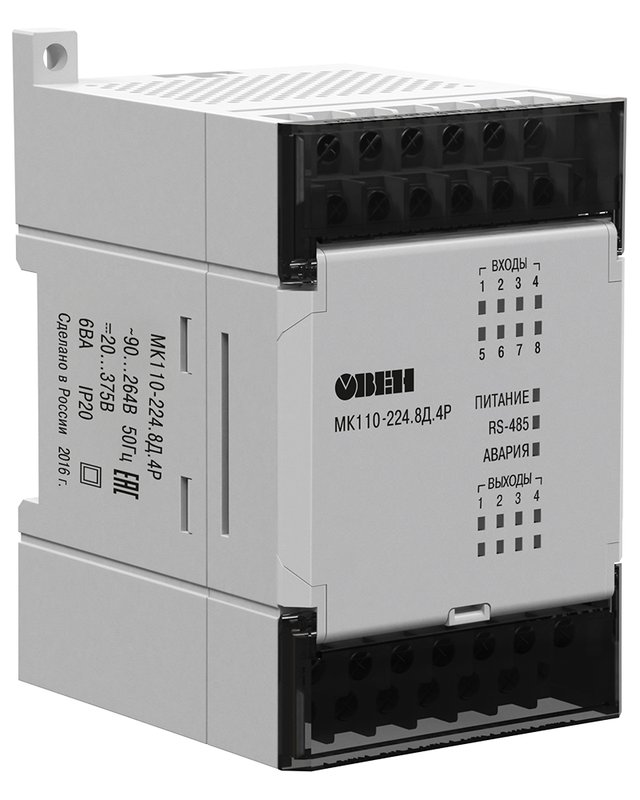

МК110-224.8ДН.4Р модуль дискретного ввода вывода комбинированный (DI/DO)
МК110-224.8ДН.4Р модуль дискретного ввода вывода комбинированный (DI/DO)
Модуль предназначен для управления по сигналам из сети RS-485 встроенными дискретными выходами, используемыми для подключения исполнительных механизмов с дискретным управлением и сбора данных.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
С 1 сентября 2022 года обновленные модули H/W v2.0 МК110-4ДН.4Р и МК110-8Д(ДН).4Р поставляются с новой версией прошивки. (подробнее)
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0
Особенности
Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем

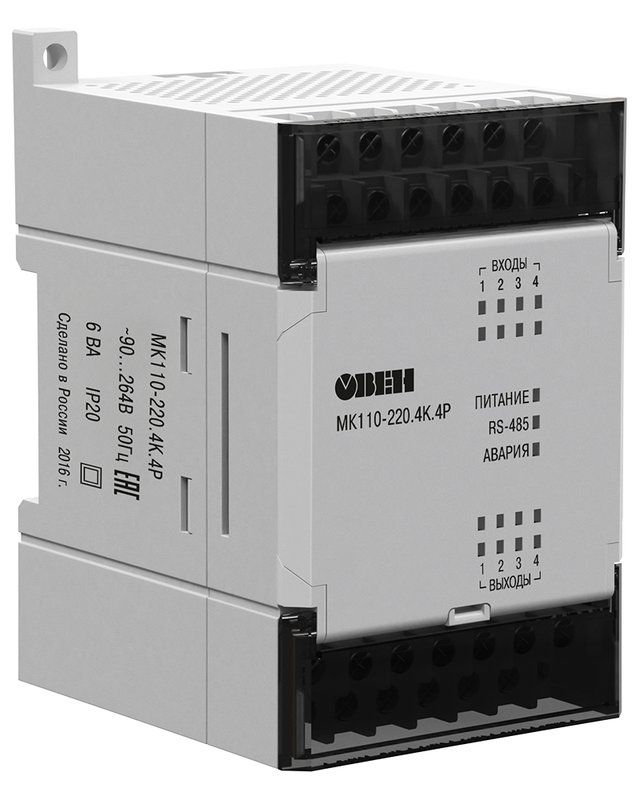

Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р)
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Технические характеристики
| Модификация | МК110-220.4ДН.4Р | МК110-224.8ДН.4Р | МК110-224.8Д.4Р | МК110-220.4К.4Р |
| Входы/выходы | ||||
| Количество входов/выходов | 4 DI / 4 DO | 8 DI / 4 DO | 4 DI / 4 DO | |
| Входы |
контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа |
«сухой контакт» (не требует внешнего питания) датчик n-p-n типа |
кондуктометрические датчики | |
| Выходы | реле электромагнитное | |||
| Характеристики дискретных входов (DI) | ||||
| Гальваническая развязка входов | поканальная | групповая (по 4 входа) | поканальная | |
| Электрическая прочность изоляции | 1500 В | |||
| Макс. частота входного сигнала | 1 кГц | – | ||
| Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | – | ||
| Напряжение питания входов | 24 ±3 В |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц | |
| Макс. входной ток | не более 8,5 мА (при напряжении входа =27 В) | не более 7 мА | не более 1 мА | |
| Суммарное сопротивление внешнего контакта и линии подключения | – | не более 100 Ом | – | |
| Ток «логической единицы» | не менее 4,5 мА | – | ||
| Ток «логического нуля» | не более 1,5 мА | – | ||
| Характеристики дискретных выходов (DO) | ||||
| Максимальная нагрузочная способность дискретных выходов |
4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) |
5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =24 В) |
||
| Питание | ||||
| Тип питания | ~230 В | универсальное ~230 В/=24 В | ~230 В | |
| Напряжение питания | переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц | |
| Потребляемая мощность | не более 12 ВА | не более 6 ВА | ||
| Напряжение встроенного источника питания | =24 ±3 В | – | ||
| Ток встроенного источника питания | не более 180 мА | – | ||
