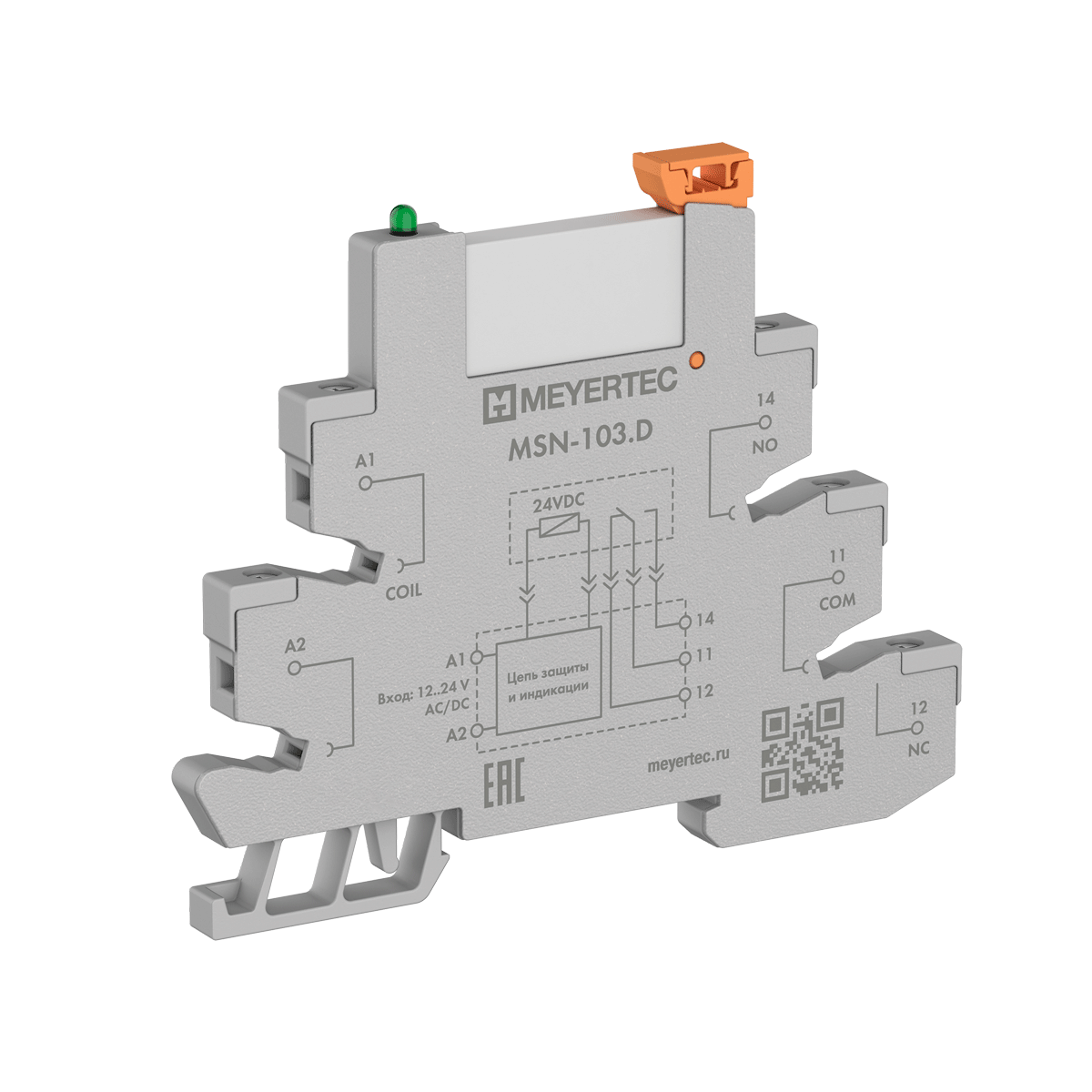

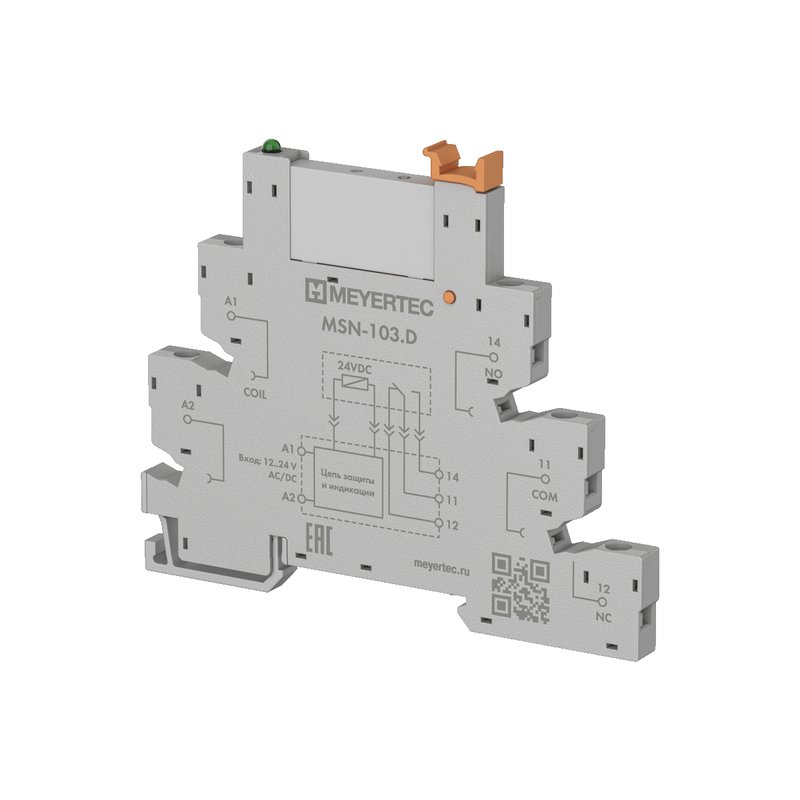

MSN-103.D промежуточное реле и колодка MEYERTEC
MSN-103.D промежуточное реле и колодка MEYERTEC
Изделия предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Кратность отгрузки: 20 шт.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Реле используют в качестве развязывающего (согласующего) элемента между управляющим устройством и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
У промежуточного реле два назначения: множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.
Преимущества модуля MEYERTEC серии MSN
- Комплектность поставки: реле + колодка без подбора.
- Компактные размеры реле и колодки (6,2 мм) позволяют экономить монтажное пространство в шкафу.
- Взаимозаменяемость с аналогичными реле других производителей.
- Простой монтаж на DIN-рейку.
- Светодиодный индикатор состояния.
Технические характеристики
| Характеристика | Значение | |
| Время включения (при Uном) | 7 мс | |
| Время выключения (при Uном) | 15 мс | |
| Диапазон рабочих температур | -40…+70 °С | |
| Относительная влажность | 5…85%, без конденсата | |
| Габаритный размер | 78,9×96,2×6,2 мм | |
| Масса | не более 60 г | |
| Электрические характеристики КОНТАКТОВ | Значение | |
| Коммутируемый ток | 6 А при ~ 250 VAC | |
| Рабочее напряжение при переменном/постоянном токе | 0,8…1,25 питающего напряжения | |
| Материал контакта | Серебряный сплав (AgNi) | |
| Электрический ресурс | 3×104 | |
| Механический ресурс (при 300 вкл./мин) | 10×106 | |
| Сопротивление пробоя между группами контактов | 1000 VAC в течение 1 мин | |
| Электрические характеристики КАТУШКИ | Значение | |
| MSN-103.D | MSN-104.D | |
| Номинальное напряжение питания Uном | 24 VDC | 60 VDC |
| Мощность | 0,18 Вт | 0,24 Вт |
| Сопротивление пробоя между катушкой и контактами | 4000 VAC в течение 1 мин. | |
