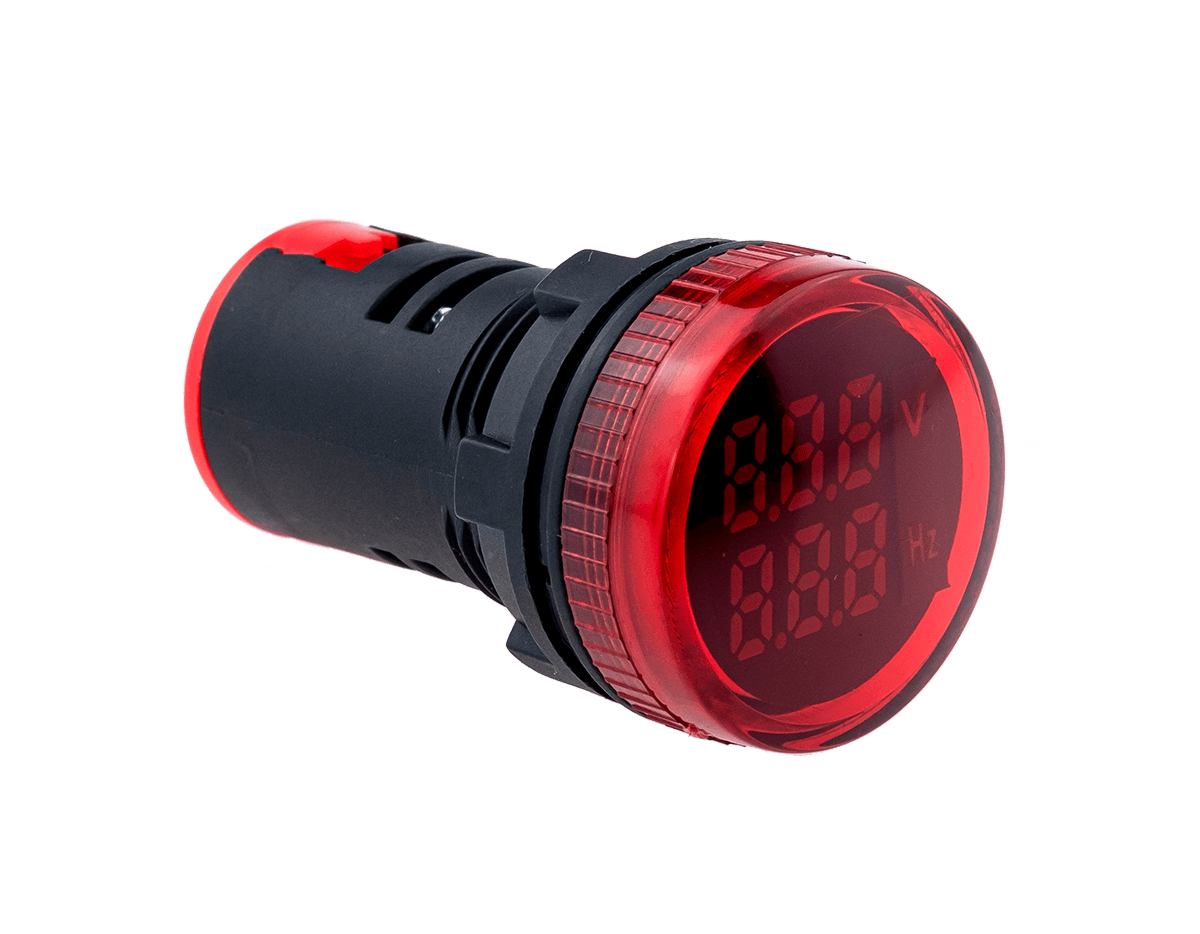

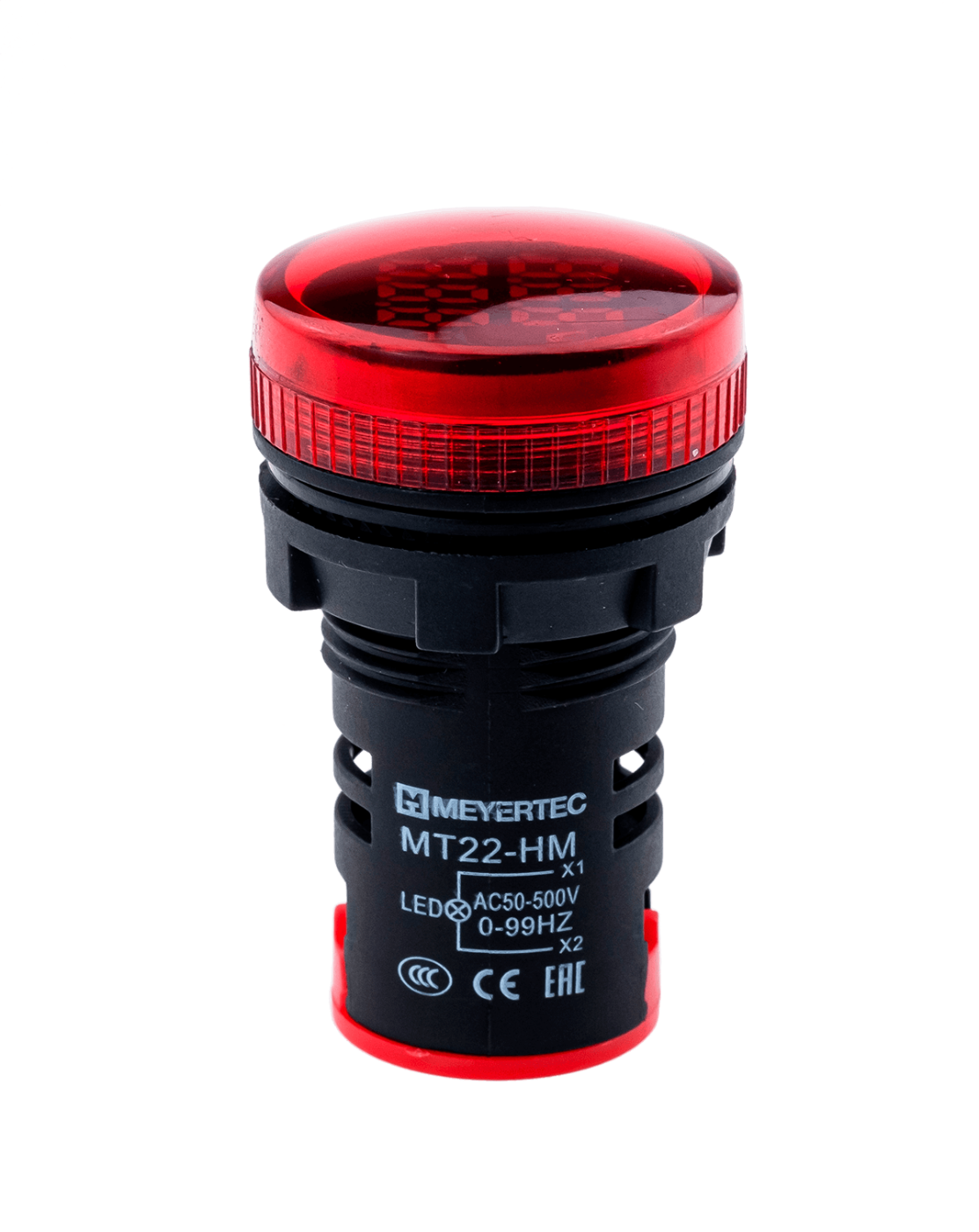

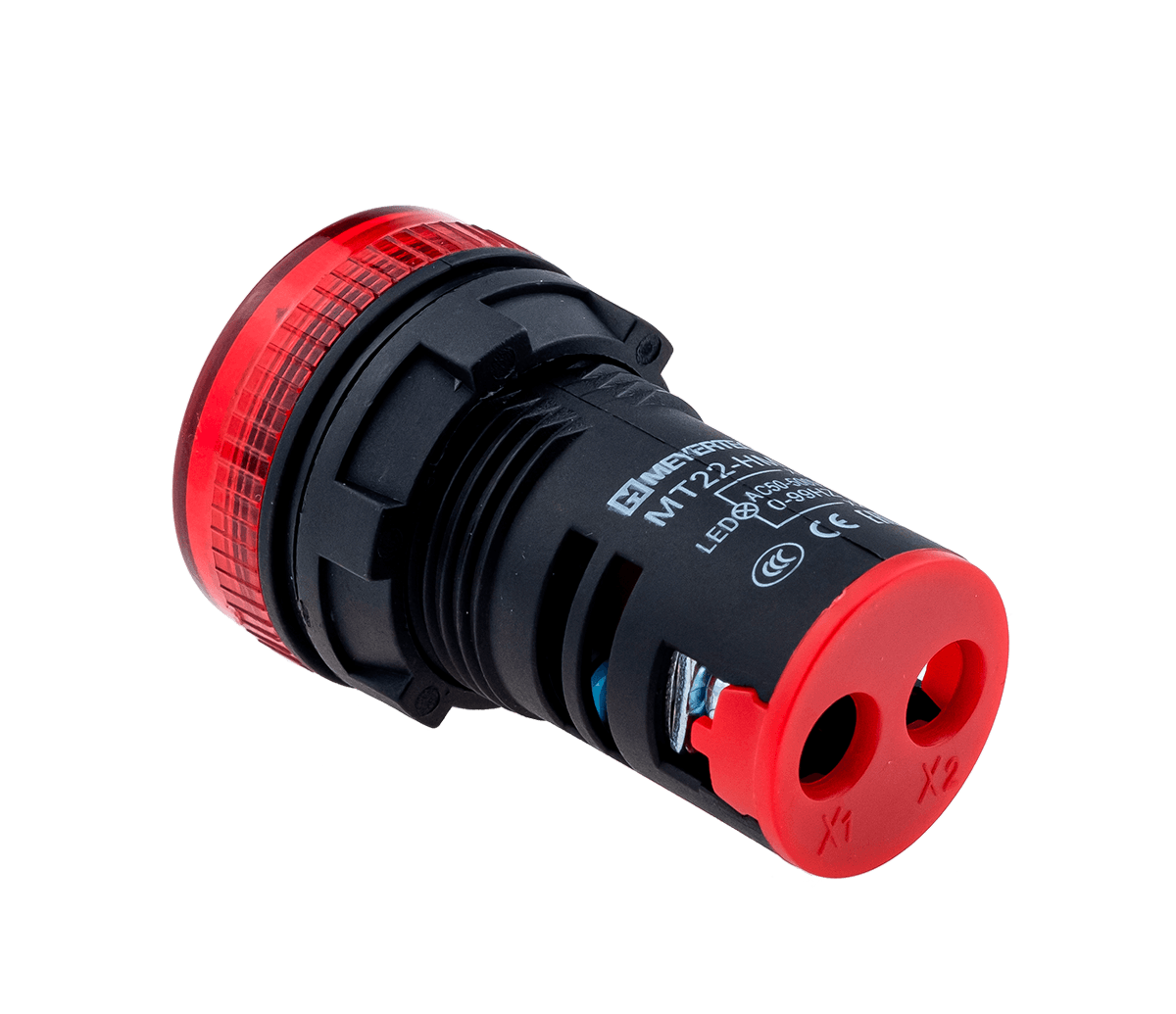

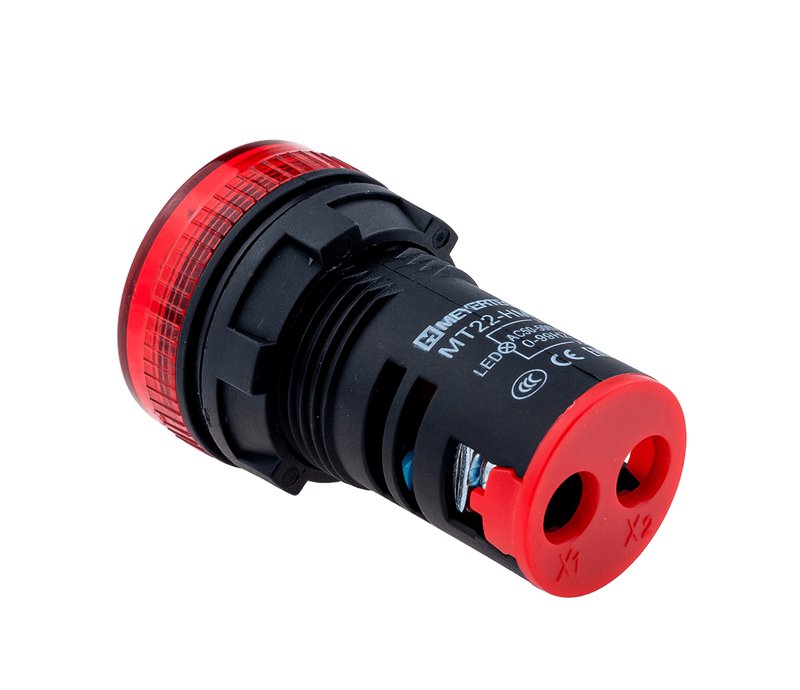

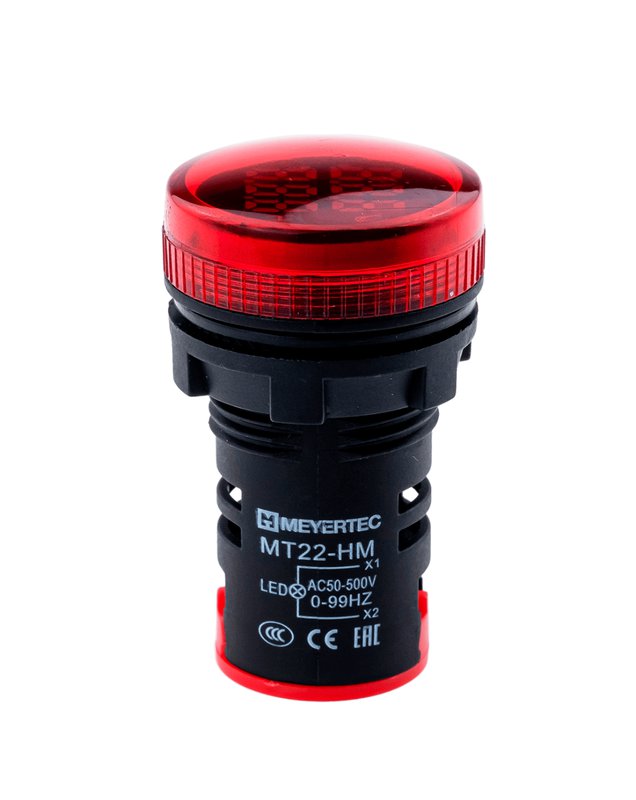

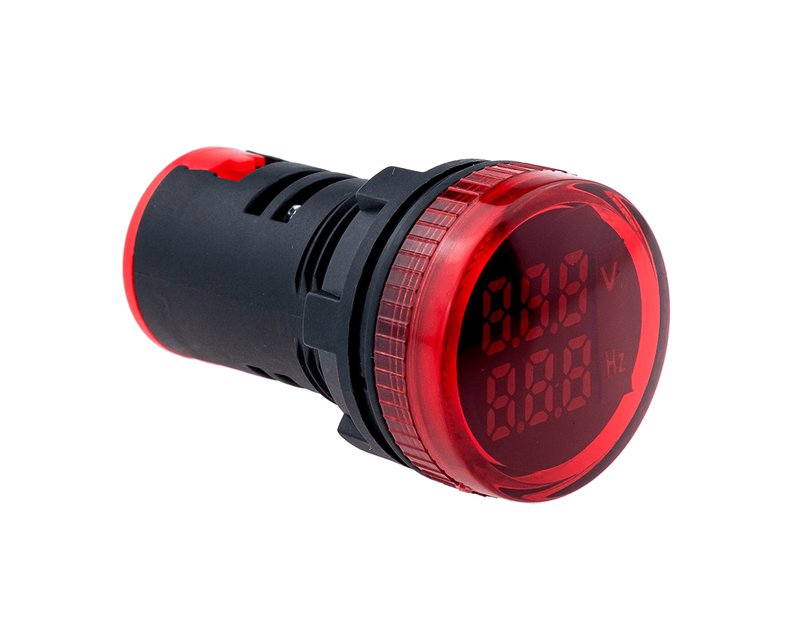

MT22-HM4 Индикатор напряжения и частоты, красный Meyertec
MT22-HM4 Индикатор напряжения и частоты, красный Meyertec
Цифровые индикаторы MT22-HM4 применяются для отображения действующих значений напряжения и частоты сети. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распредели
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Измеряемый параметр Напряжение и частота
- Цвет Красный
- Степень защиты IP40
- Напряжение питания 50-500V AC
- Упаковка 1 шт
Цифровые индикаторы MT22-HM4 применяются для отображения действующих значений напряжения и частоты сети. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Преимущества
- Широкий диапазон напряжения питания 20…500 В АС
- Монтаж в отверстие 22 мм
- Срок службы 30 000 часов
Важно
- Индикаторы не являются средствами измерения и не подлежат периодической поверке.
- Не рекомендуется использование индикаторов в выходной цепи твердотельных реле. ШИМ твердотельного реле вызывает перенапряжение на схеме индикатора, вследствие чего возможен выход индикатора из строя из-за перегрева.
| Параметр | Значение |
| Степень защиты | IP40 |
| Высота символов | 6 мм |
| Цвет индикации | Красный |
| Напряжение питания | 50…500В AC (питание от измеряемого напряжения) |
| Частота измеряемого напряжения | 0-99 Гц |
| Диапазон рабочих температур | −25...55°C |
| Температура хранения | −40...70°C |
| Относительная влажность воздуха | <90 % |
| Яркость | 100 кд/м2 |
| Материал корпуса | PBT |
| Погрешность измерения | 1% |
| Установочный диаметр | 22,5 мм |
| Потребление тока | 20 мА |
| Тип подключения | Винтовое, 0,5…2,5 мм2 |
| Тип подсветки | LED |
| Уровень изоляции | 2,5 кВ, 1 мин. |
| Срок службы | 30 000 час |
Чертежи и 3D модели
| Габаритный чертеж MT22-HM4 |
| Количество в групповой упаковке | 10 шт. |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | 155 х 92 х 86 |
| Размеры транспортной упаковки, мм | 440 х 330 х 200 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | 0,001226 |
| Объем транспортной упаковки, м3 | 0,001226 |
| Вес единицы (нетто), грамм | 19,5 |
| Штрих-код EAN13 | 4610015849608 |
