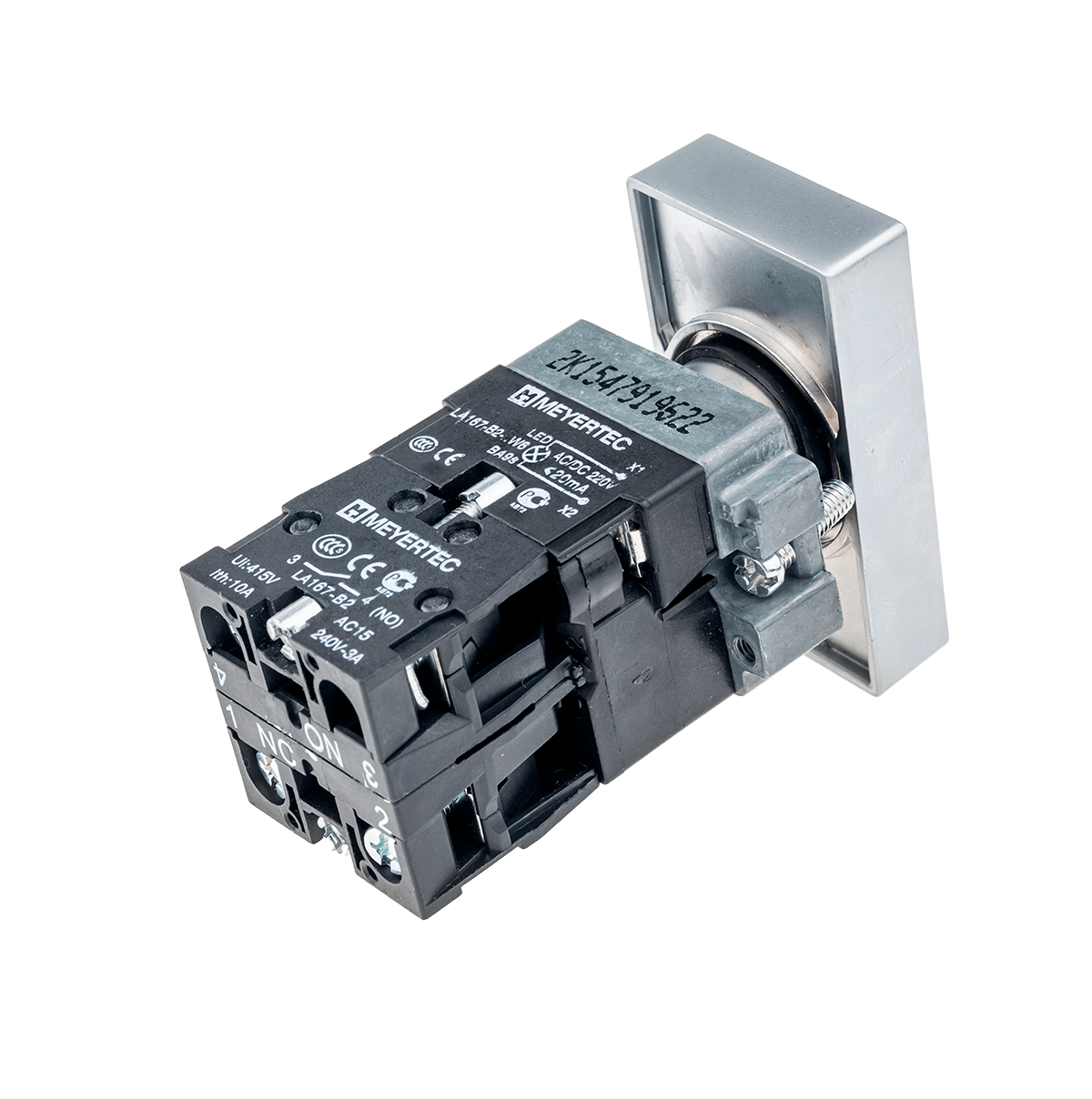

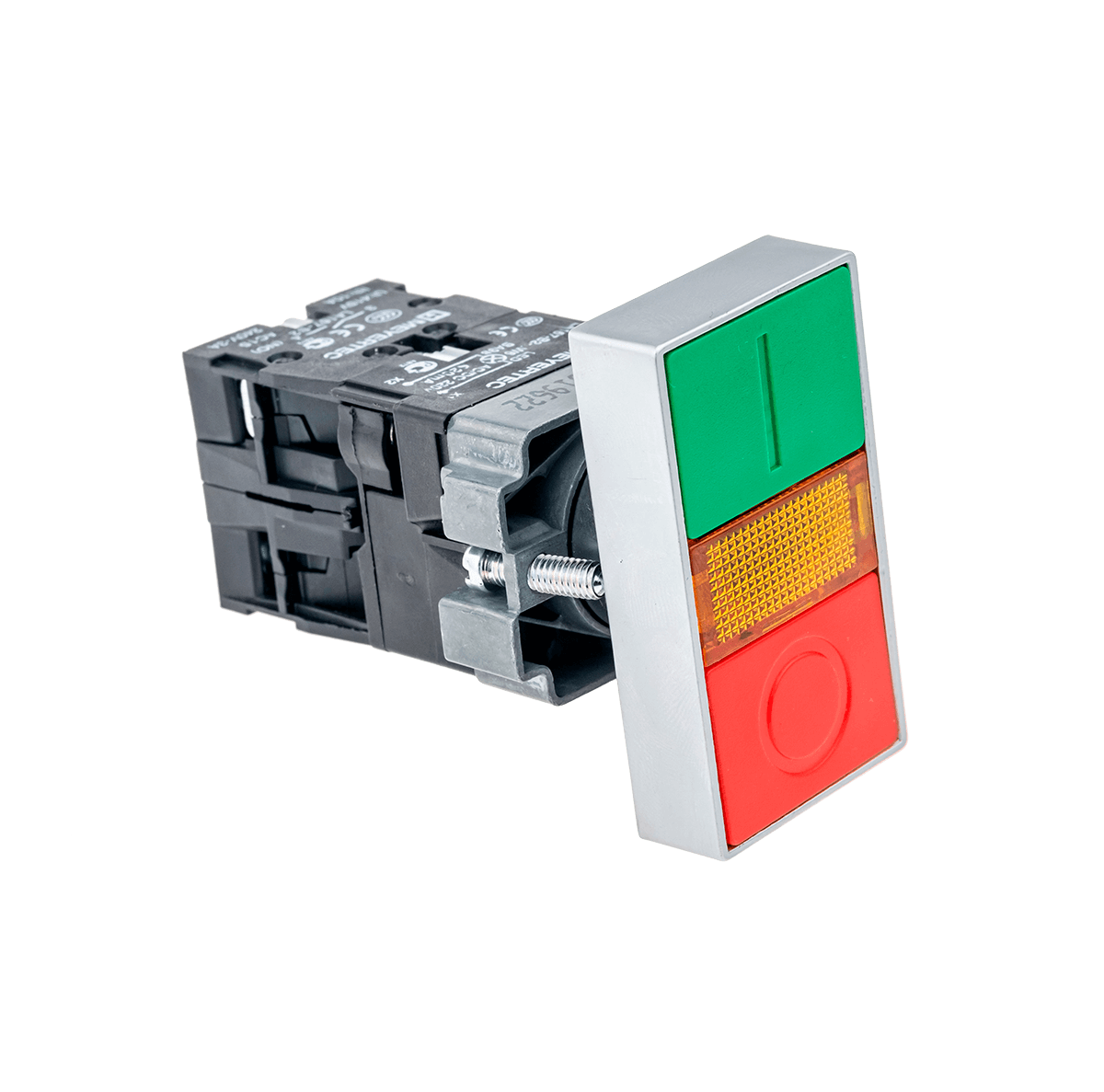

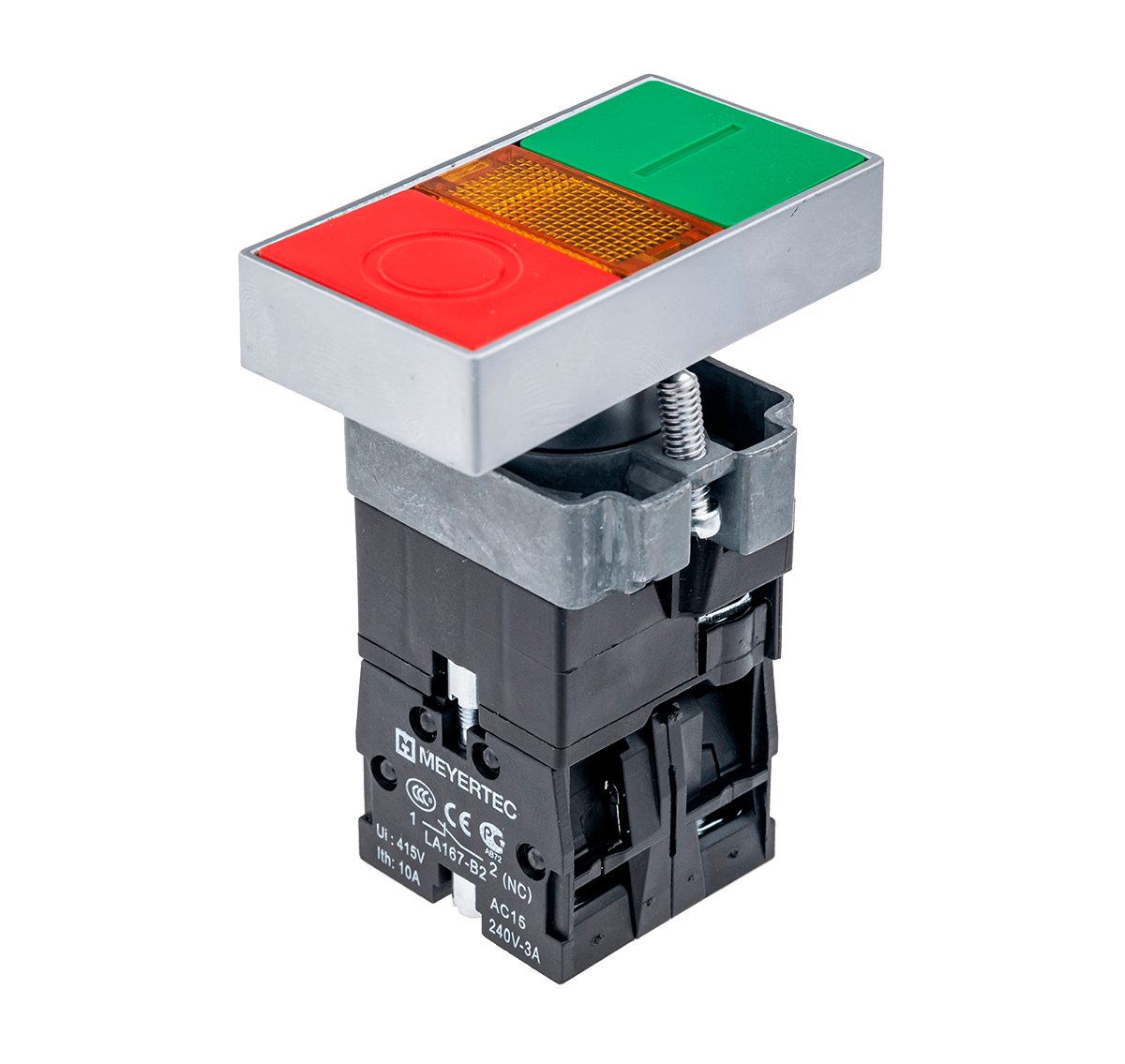

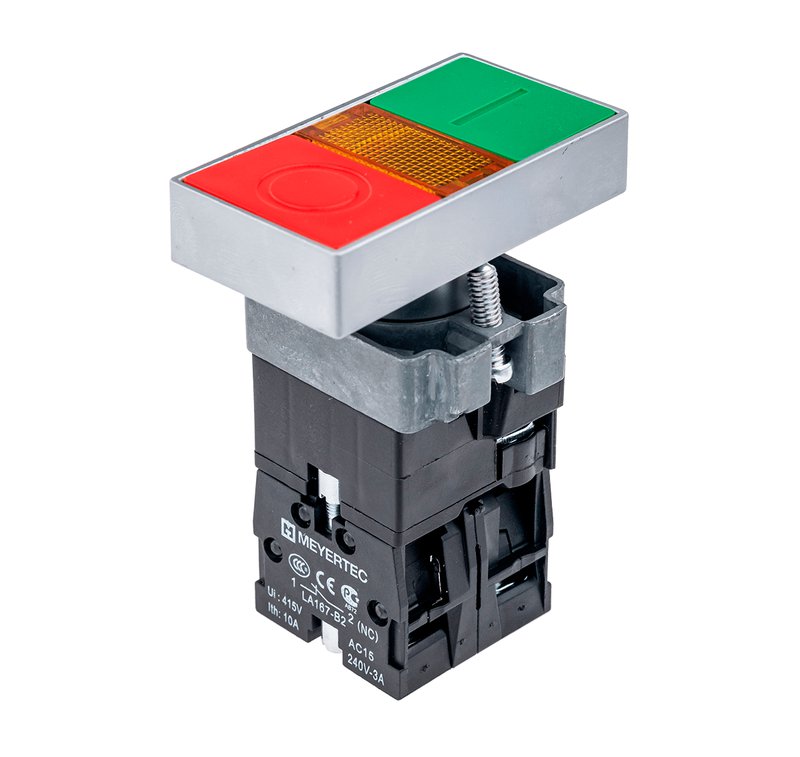

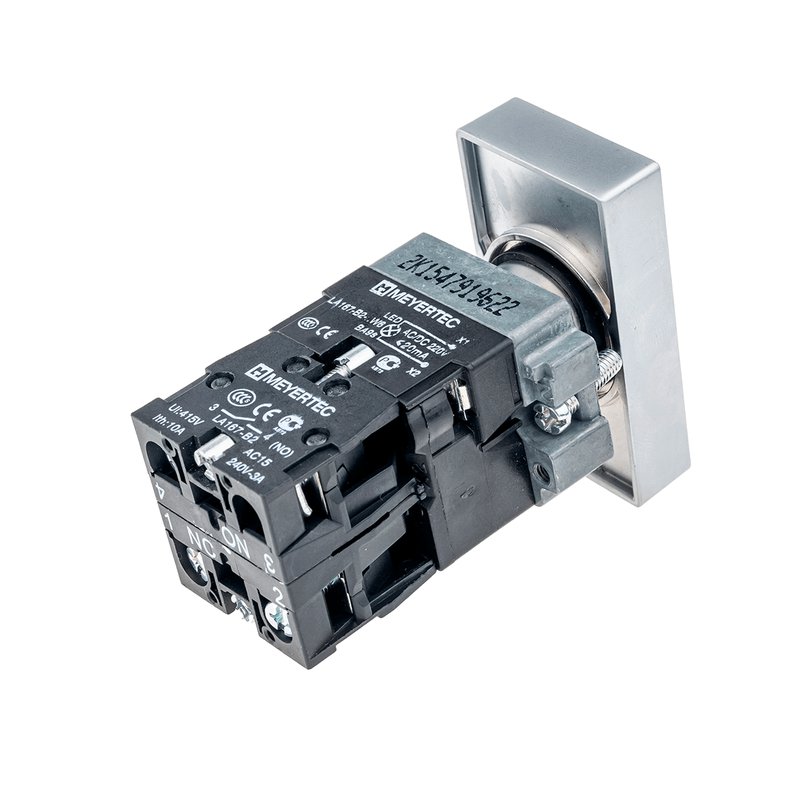

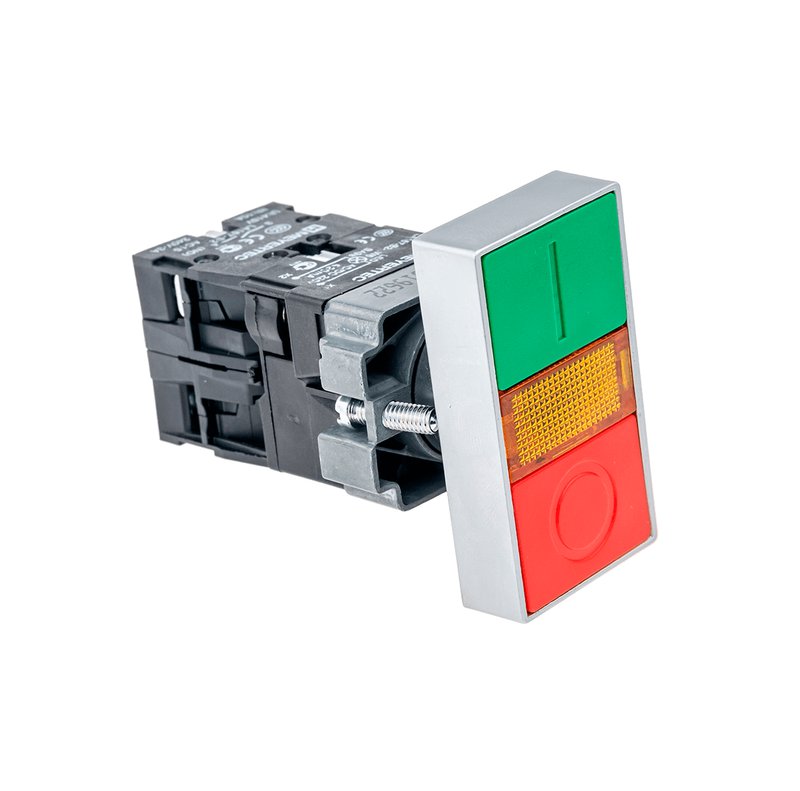

MTB2-BW8361 Кнопка двойная с подсветкой 24V Meyertec
MTB2-BW8361 Кнопка двойная с подсветкой 24V Meyertec
Кнопки MTB2-BW8361 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки имеют высокую степень ударопрочности.
Устройства в металлическом исполнении MTB2-B предназначены д
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Тип продукта Кнопка
- Цвет Красный/Зеленый
- Тип толкателя Двойной
- Фиксация Нет
- Подсветка Есть
- Напряжение питания 24V AC/DC
- Тип контактов 1NO+1NC
- Материал корпуса Металл
- Степень защиты IP40
- Серия MTB2-B
- Упаковка 1 шт
Кнопки MTB2-BW8361 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки имеют высокую степень ударопрочности.
Устройства в металлическом исполнении MTB2-B предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Преимущества
- Высокая ударопрочность IK07
- Степень защиты IP40
- Возможность расширения контактной группы
- Высокий коммутационный ресурс
- Коммутационный ток 10А
- Сменная светодиодная лампа BA9s
| Параметр | Значение |
| Температурный диапазон |
Эксплуатация: от -25 °C до +55 °C |
| Влажность | до 90 %, без конденсата |
| Вибростойкость | Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц). |
| Ударопрочность | Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g. |
| Степень защиты |
IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении. |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 415 В |
| Усилие нажатия |
Кнопки со скрытым или выступающим толкателем - с 1NO контактом: 10Н; с 1NC контактом: 8Н |
| Подключение | Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG) |
| Механическая износостойкость |
Головка грибовидной кнопки: 300000 циклов, |
| Цоколь светодиодной лампы | BA9s |
Чертежи и 3D модели
| Габаритный чертеж MTB2-BW8361 | Скачать |
| Количество в групповой упаковке | 20 шт. |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | 76 х 56 х 32 |
| Размеры групповой упаковки, мм | 285 х 135 х 80 |
| Размеры транспортной упаковки, мм | 380 х 250 х 425 |
| Объем индивидуальной упаковки, м3 | 0,000136 |
| Объем групповой упаковки, м3 | 0,030780 |
| Объем транспортной упаковки, м3 | 0,040375 |
| Вес единицы (нетто), грамм | 98,6 |
| Штрих-код EAN13 | 4610015845600 |
Характеристики
- Тип продукта Кнопка
- Цвет Красный/Зеленый
- Тип толкателя Двойной
- Фиксация Нет
- Подсветка Есть
- Напряжение питания 24V AC/DC
- Тип контактов 1NO+1NC
- Материал корпуса Металл
- Степень защиты IP40
- Серия MTB2-B
- Упаковка 1 шт
