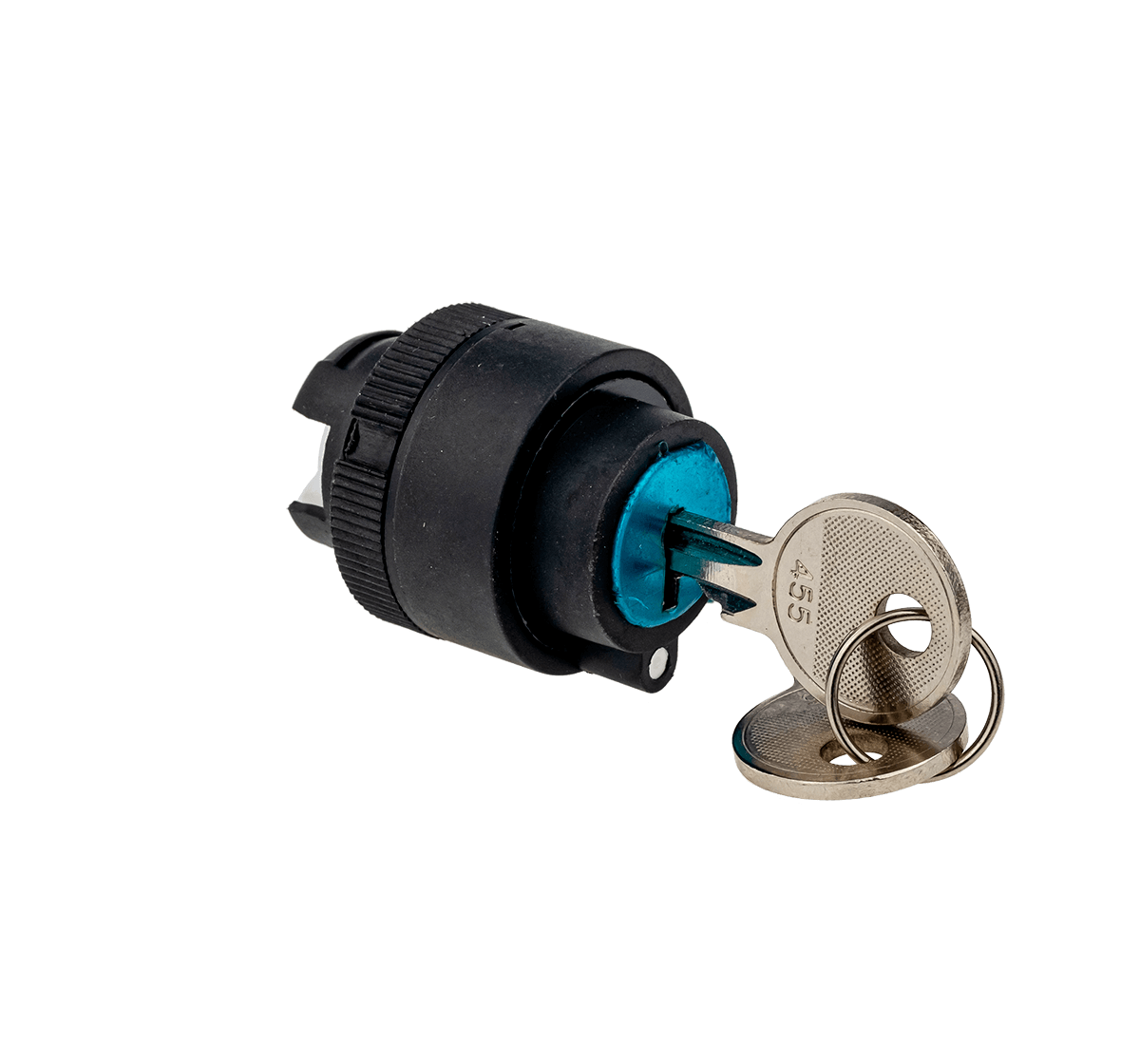

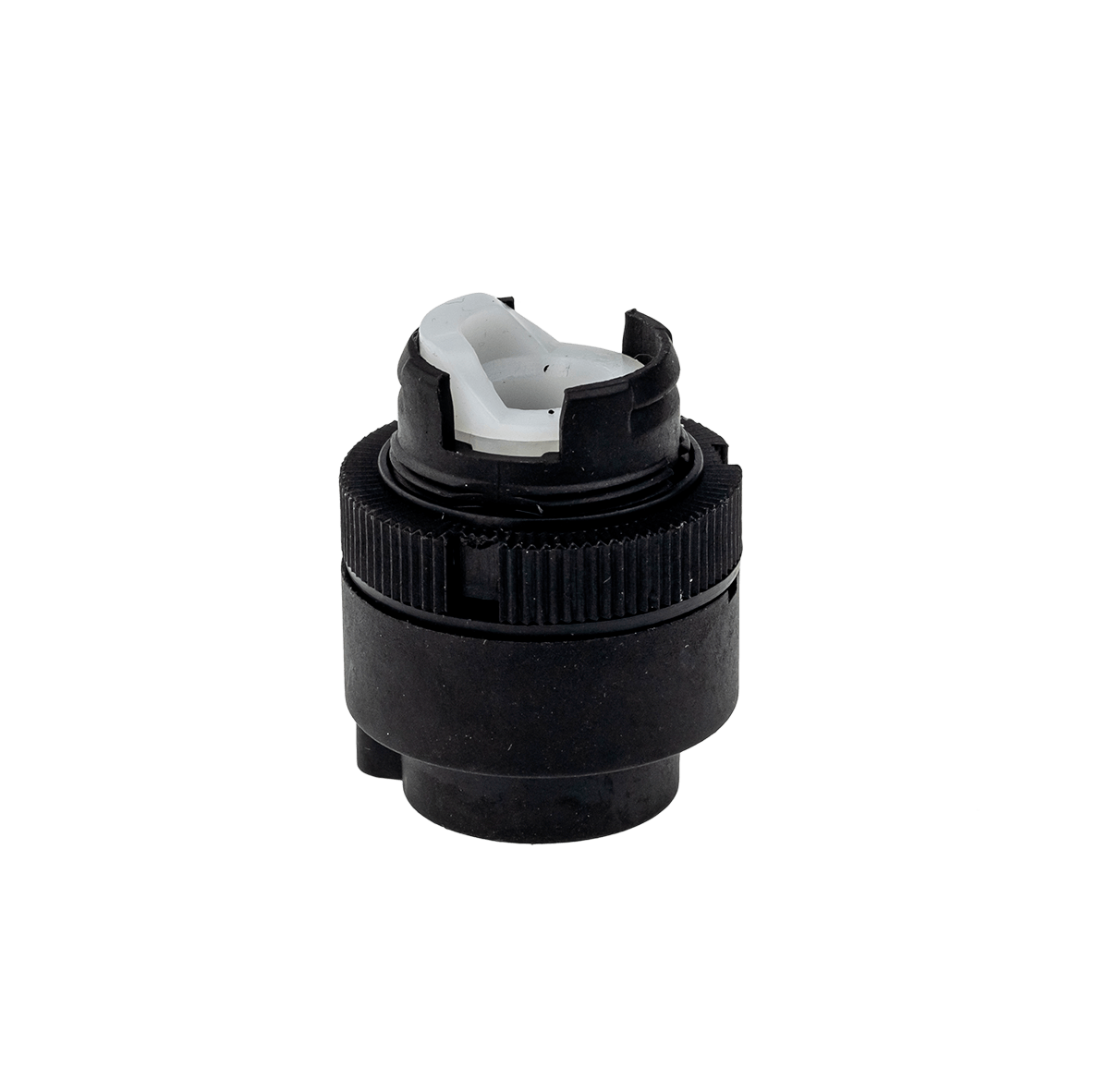

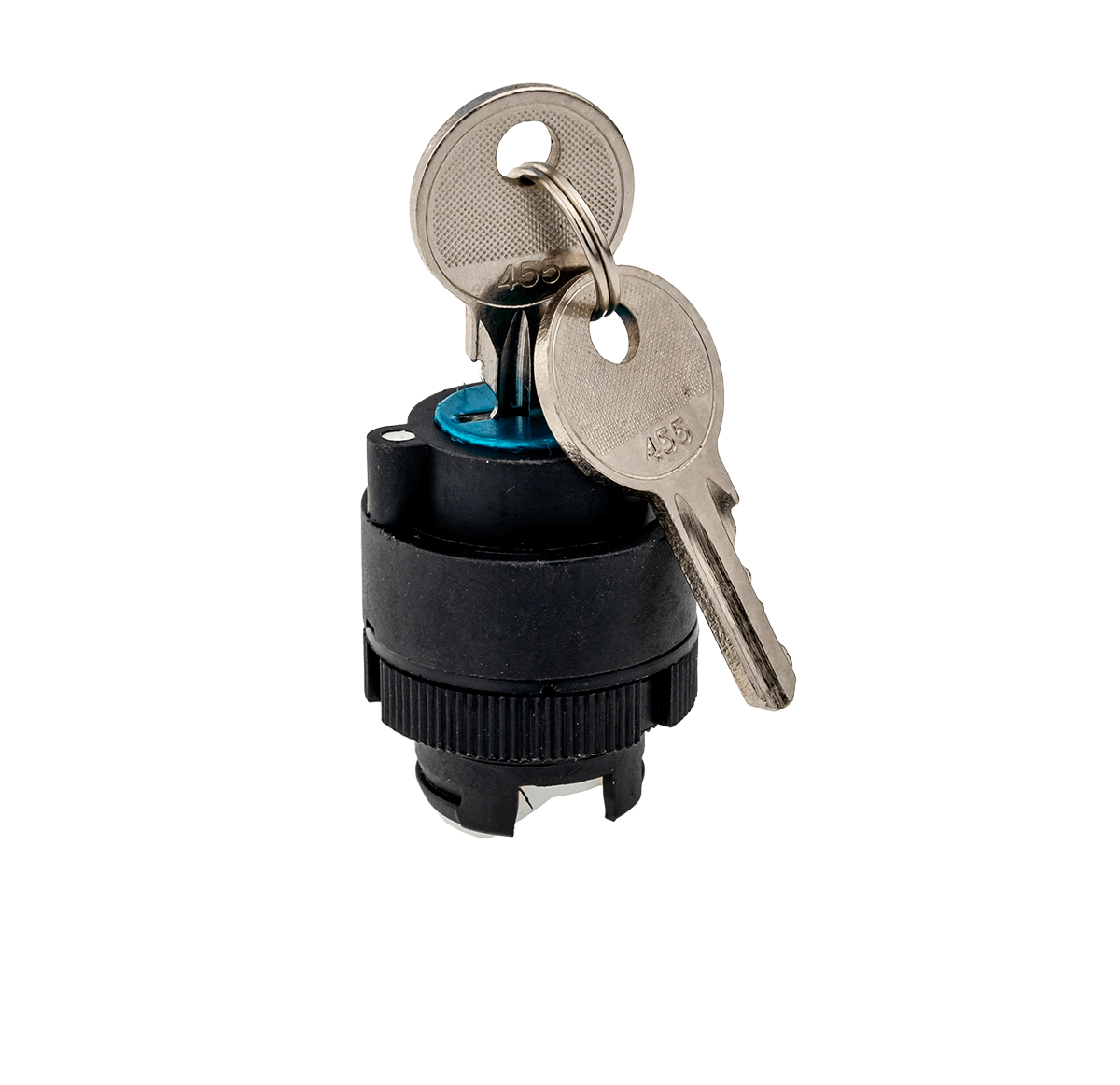

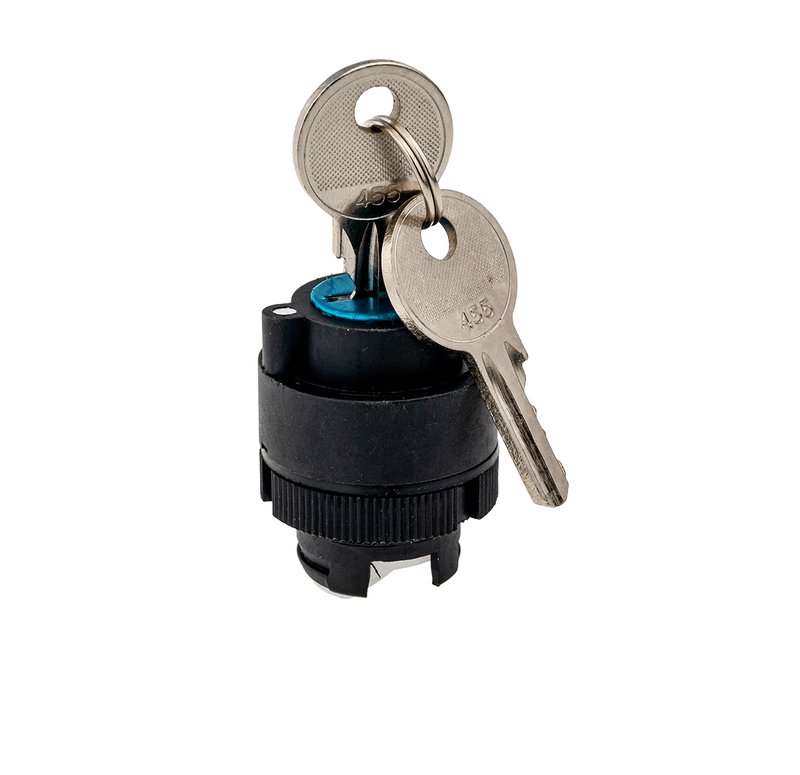

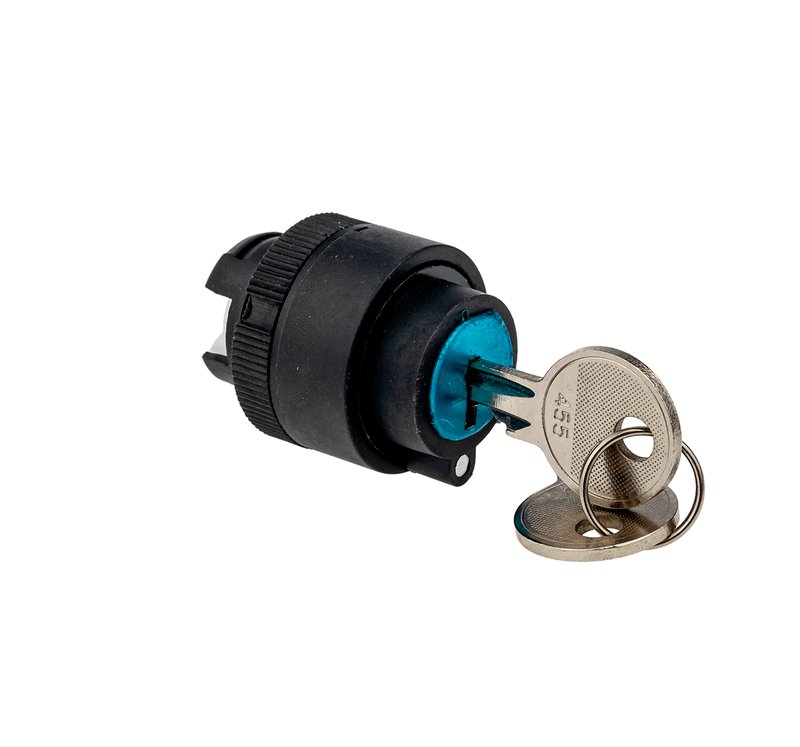

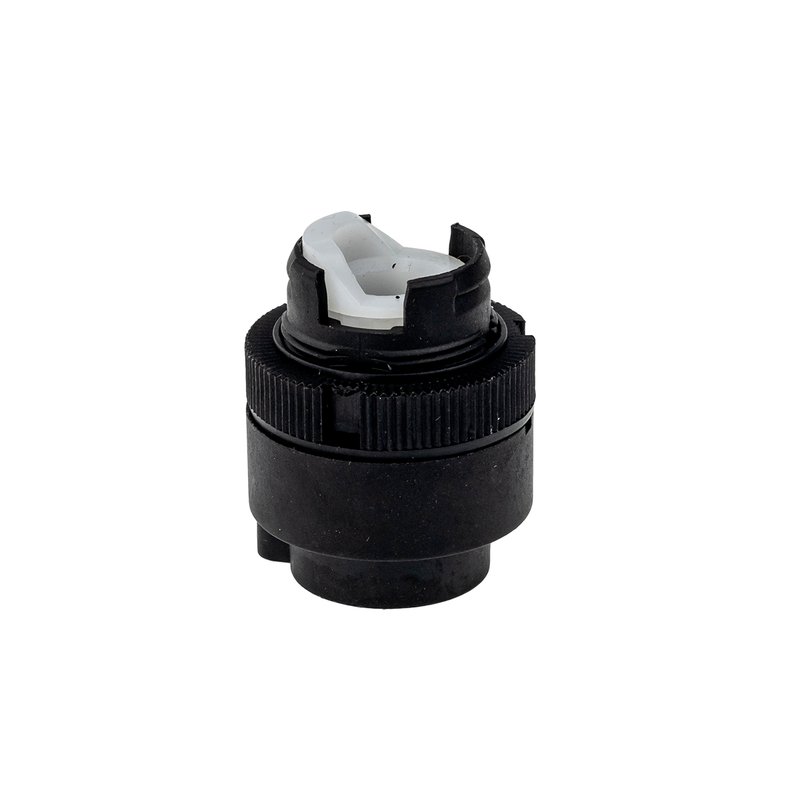

MTB2-EG4 Головка переключателя на 2 положения с ключом, с фиксацией Meyertec
MTB2-EG4 Головка переключателя на 2 положения с ключом, с фиксацией Meyertec
Переключатели MTB2-EG4 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.
Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловоло
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Тип продукта Переключатель
- Цвет Черный
- Фиксация Есть
- Подсветка Нет
- Материал корпуса Пластик
- Степень защиты IP40
- Тип рукоятки С ключом
- Количество положений 2
- Серия MTB2-E
- Упаковка 1 шт
Переключатели MTB2-EG4 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.
Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.
Устройства поставляются по компонентам - головки и основания с блок-контактами. Модульная конструкция позволяет расширять контактную группу до 6 блок-контактов.
Преимущества
- Удобная фиксация головки кнопки в панели электрощита
- Установка в панели толщиной до 4 мм
- Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении
- Монтаж основания с блок-контактом простым защелкиванием
- Жесткая фиксация в собранном положении
- Демонтаж с помощью отвертки
| Параметр | Значение |
| Степень защиты | IP 40 в смонтированном положении. |
| Влажность | до 90 %, без конденсата |
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C |
| Напряжение питания | 24AC/DC - 220В AC/DC |
| Диапазон рабочего напряжения | 0.85 Un ≤ Un ≤ 1.1Un |
| Материал | Корпус PBT, контакты AgNi |
| Вибростойкость | Грибовидная 60 мм кнопка: 8 g |
| Механическая износостойкость | Головка грибовидной кнопки: 300 000 циклов |
| Номинальный ток термической стой-кости (Ith) | 10А |
| Номинальное напряжение изоляции (Ui) | 415В |
| Тип контактной группы | Нормально-закрытый NС, нормально- открытый NO |
| Подключение проводников | Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2 (16AWG) или 1×2.5 мм2 (14AWG) |
| Защита цепи от короткого замыкания | Использование плавкого предохранителя 10 А |
Чертежи и 3D модели
| Габаритный чертеж MTB2-EG4 | Скачать |
| Количество в групповой упаковке | 10 шт. |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | 155 х 92 х 86 |
| Размеры транспортной упаковки, мм | 440 х 330 х 200 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | 0,001226 |
| Объем транспортной упаковки, м3 | 0,029040 |
| Вес единицы (нетто), грамм | 41,1 |
| Штрих-код EAN13 | 4610015843873 |
Характеристики
- Тип продукта Переключатель
- Цвет Черный
- Фиксация Есть
- Подсветка Нет
- Материал корпуса Пластик
- Степень защиты IP40
- Тип рукоятки С ключом
- Количество положений 2
- Серия MTB2-E
- Упаковка 1 шт
