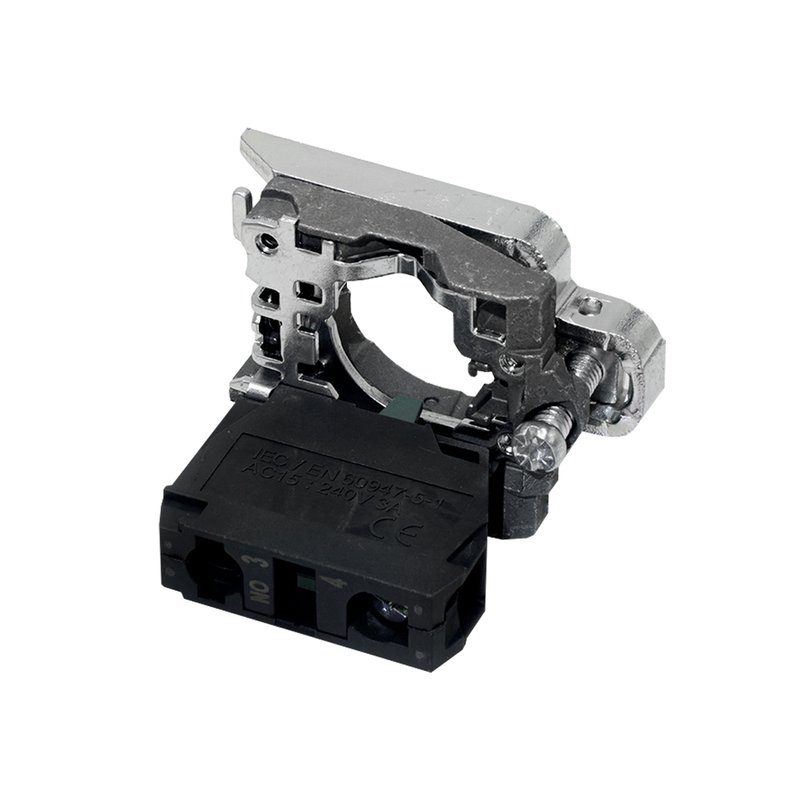

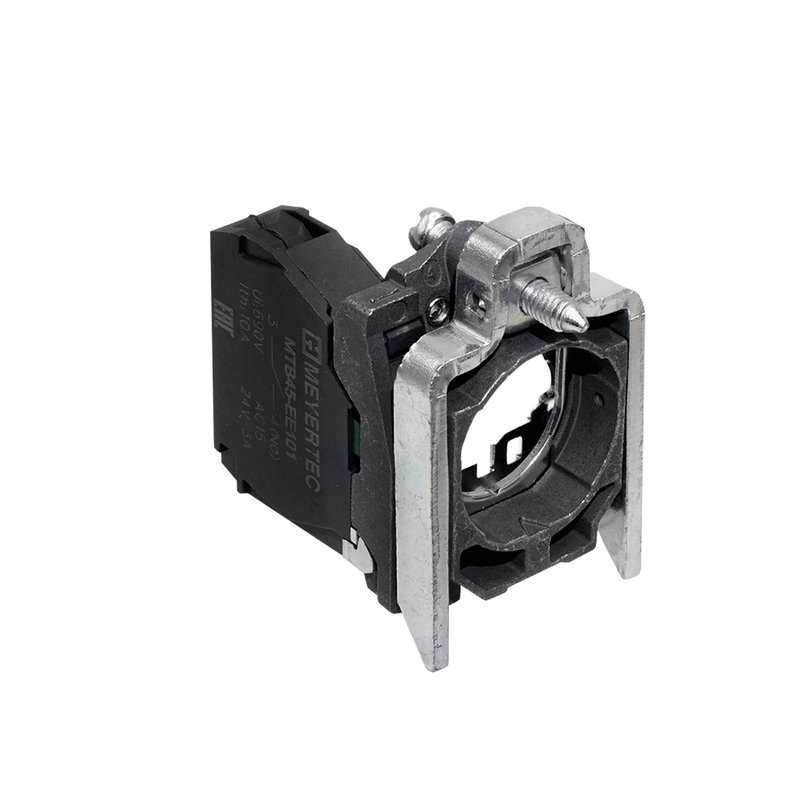

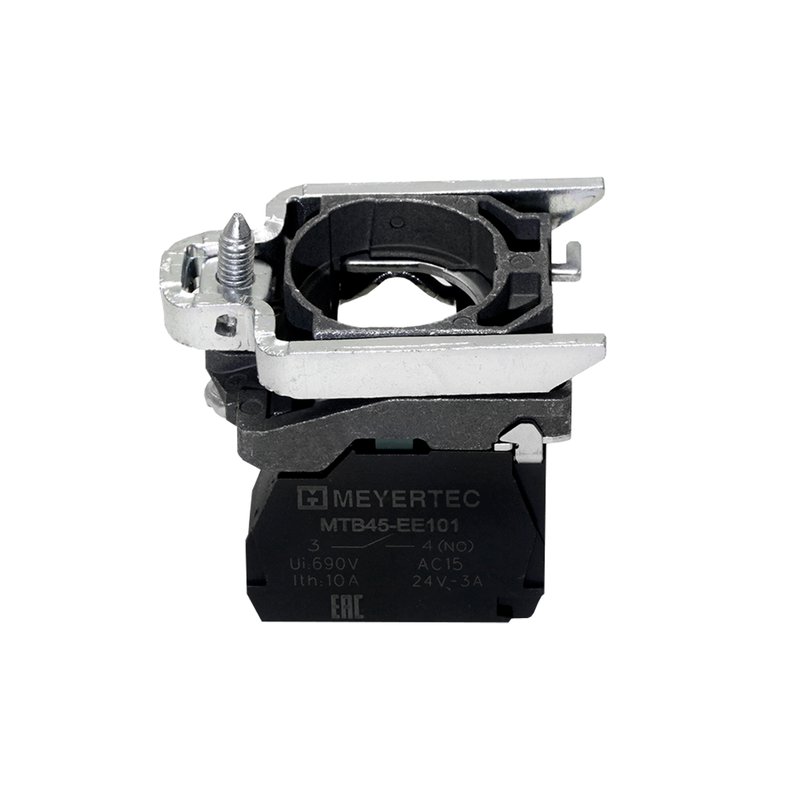

MTB4-BZ102 Основание с блок-контактом, 1NС, металл Meyertec
MTB4-BZ102 Основание с блок-контактом, 1NС, металл Meyertec
Основание с блок-контактом MTB4-BZ102 используется совместно с головкой кнопки или переключателя серии MTB4 для коммутации цепей управления и включения/отключения релейно-контакторной аппаратуры.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Применяется в электрических цепях с переменным (15 А) или постоянным (13 А) номинальным рабочим током и частотой тока 50/60 Гц.
Преимущества и особенности серии MTB4
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Повышенная стойкость металлической головки кнопки к коррозии за счет анодирования.
- Расширяемая контактная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
- Компактный LED-модуль устанавливается в один ряд с блок-контактами.
- Наличие в линейке кнопок с повышенной степенью защиты IP66.
- Высокая механическая износостойкость (до 3000 000 нажатий).
- Наличие инструкции по установке в каждой индивидуальной упаковке.
Модульная серия MTB4 поставляется как в сборе (головка и основание с блок-контактами), так и отдельно компонентами, предназначена для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Технические характеристики
| Наименование | Значение |
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
| Установочный диаметр | 22 мм |
| Температурный диапазон |
Эксплуатация: от -25 °C до +55 °C |
| Влажность | до 90 %, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10–50 Гц) | 15 g |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 690 В |
| Усилие нажатия кнопки: | 10 Н |
| с 1 NO контактом | |
| с 1 NC контактом | 8 Н |
| Усилие нажатия кнопки от дополнительно установленного блок-контакта: | 0,8 Н |
| с 1 NO контактом | |
| с 1 NC контактом | 0,6 Н |
| Размер и тип подключаемых проводов: | 1 × 0,5 мм2 (20 AWG) жесткий или мягкий |
| минимальные значения | |
| максимальные значения | 2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника |
| Механическая износостойкость | |
| головка грибовидной кнопки: | 3 × 10⁵ циклов |
| головки переключателей с подсветкой | 1 x 10⁵ циклов |
| остальные головки кнопок и переключателей | 3 x 10⁶ циклов |
| Электрический срок службы | 1 x 10⁵ циклов при переменном напряжении |
| Материал изготовления: | |
| головка | Сплав на основе цинка с анодированным покрытием; |
| толкатель | РВТ (полибутилентерефталат); |
| основание | Сплав цинка |
| контакты | Сплав серебра и никеля |
| корпус блок контактов | РВТ (полибутилентерефталат) |
| Толщина стенки шкафа | 1...6 мм |
| Ремонтопригодность | Неремонтопригодны |
| Комплектация изделия | По компонентам |
