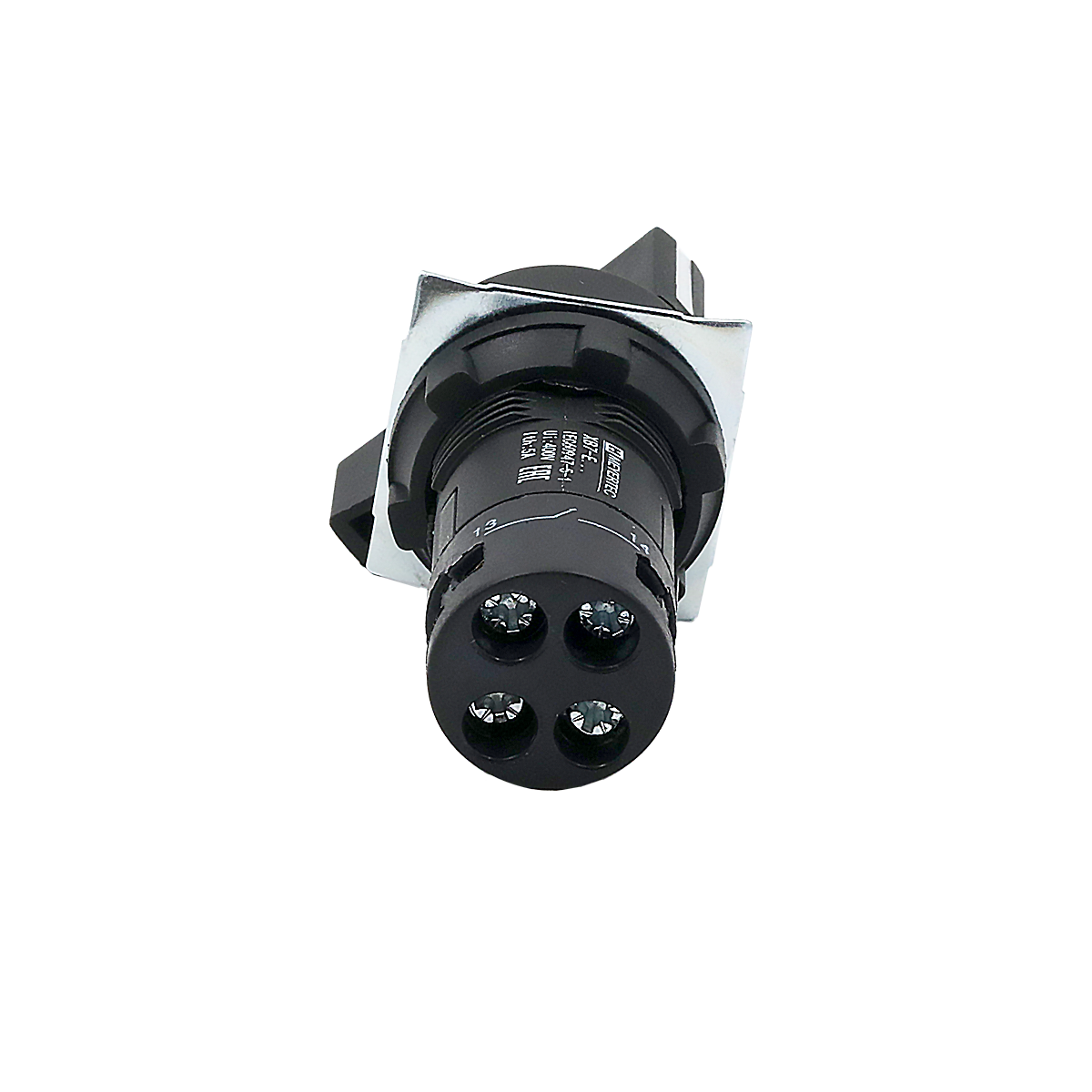

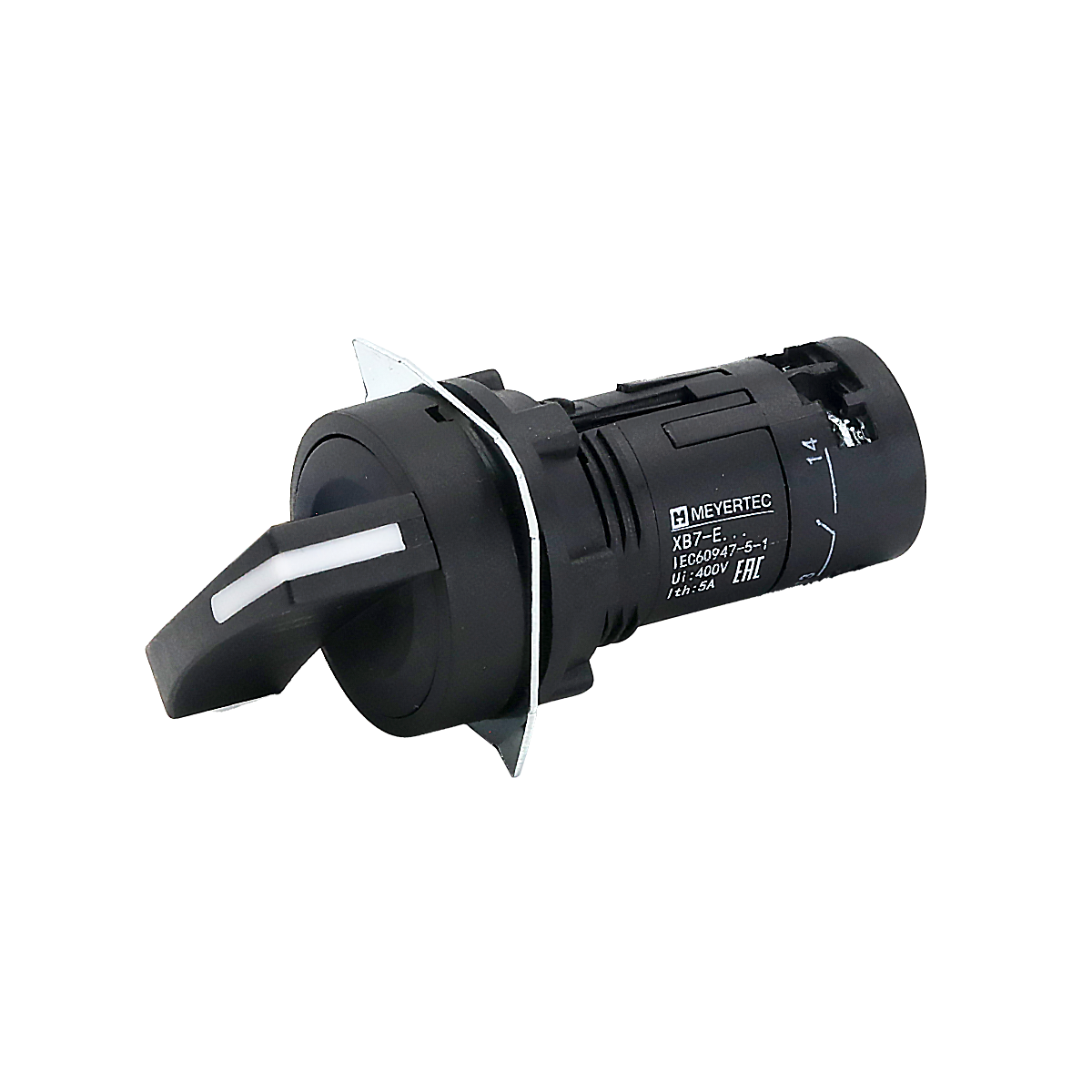

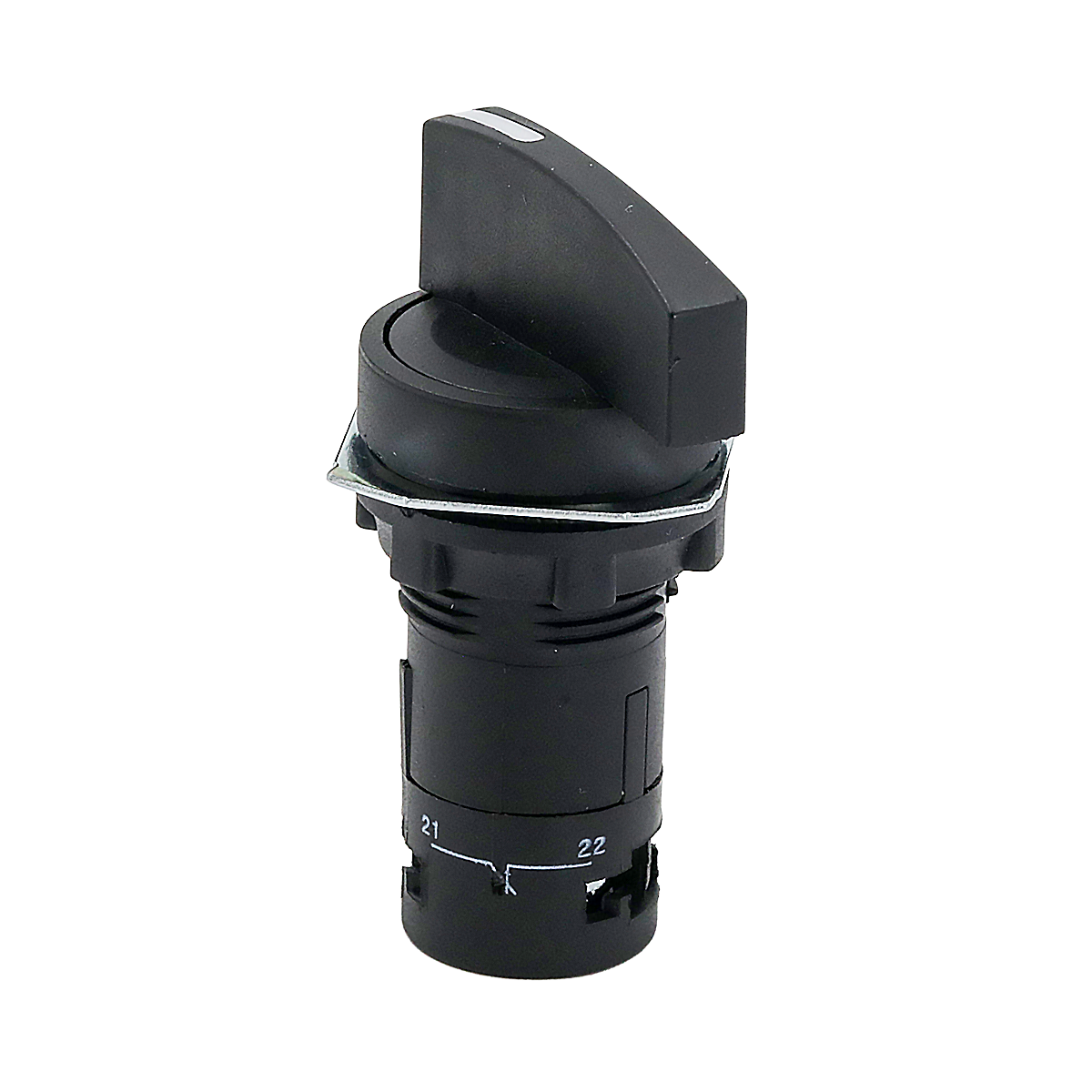

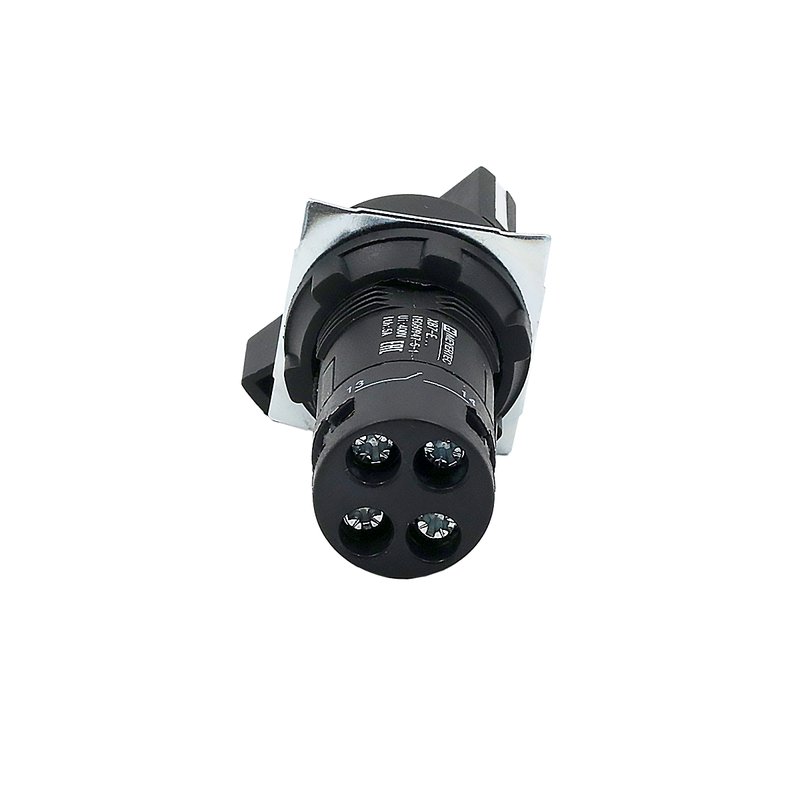

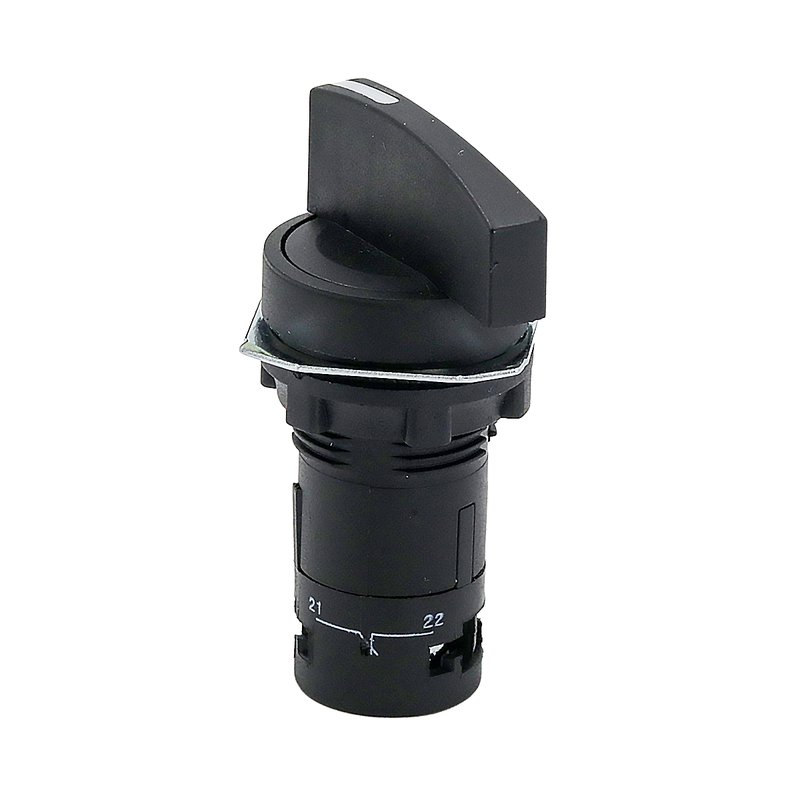

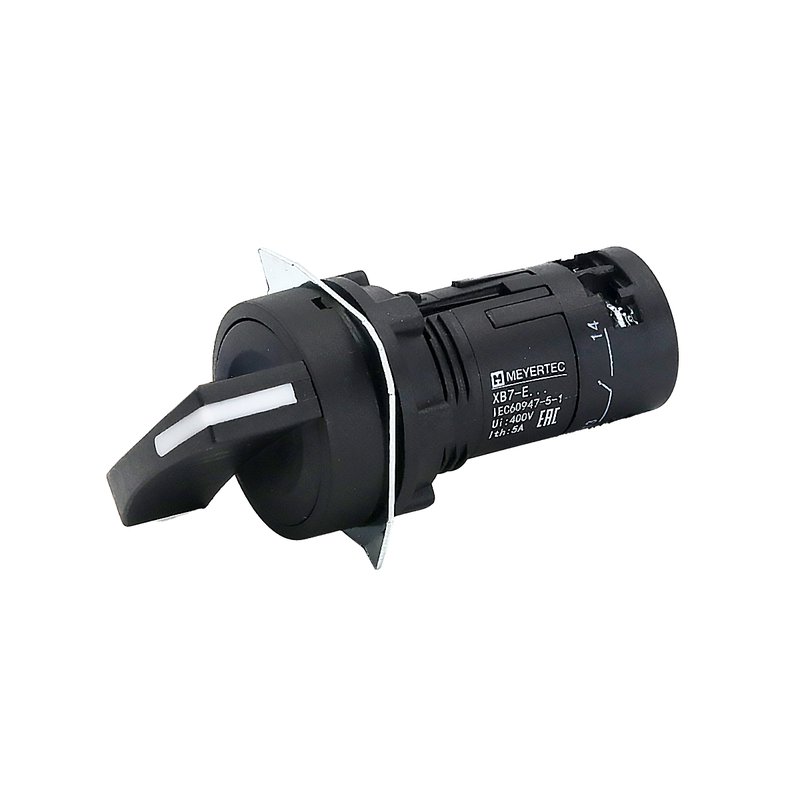

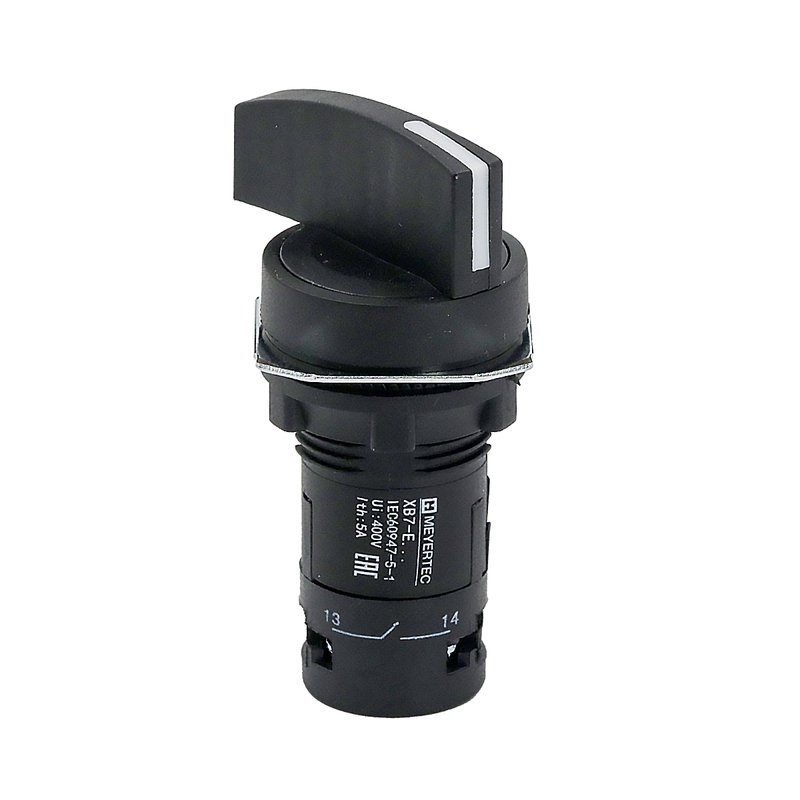

MTB7-EJ45 Переключатель на 2 положения, с возвратом, длинная ручка, 1NO+1NC, IP54, пластик Meyertec
MTB7-EJ45 Переключатель на 2 положения, с возвратом, длинная ручка, 1NO+1NC, IP54, пластик Meyertec
Кнопки (переключатели) MTB7-EJ45 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в пластиковом корпусе – моноблоке.
Широкий ассортимент кнопок и пере
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Тип продукта Переключатель
- Материал корпуса Пластик
- Степень защиты IP54
- Установочный диаметр 22 мм
- Цвет Черный
- Фиксация Нет
- Подсветка Нет
- Тип контактов 1NO+1NC
- Тип рукоятки Длинная
- Количество положений 2
- Серия MTB7
- Упаковка 1 шт
Кнопки (переключатели) MTB7-EJ45 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в пластиковом корпусе – моноблоке.
Широкий ассортимент кнопок и переключателей серии MTB7 различных модификаций, позволяет эффективно решать любые задачи в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления.
Преимущества
- Степень защиты IP54.
- Компактный корпус - моноблок.
- Легкость монтажа - фиксация при помощи одной контргайки.
- Рекомендованы для совместного использования с корпусами кнопочных постов серии MTB2-PE IP54.
| Наименование | Значение |
| Установочный диаметр | 22 мм |
| Толщина стенки шкафа | 1...6 мм |
| Температурный диапазон | Эксплуатация: от -25 °C до +70 °С Хранение: от -40 °C до +70 °C |
| Влажность | до 90 %, без образования конденсата |
| Степень защиты по ГОСТ ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP54 |
| Степень защиты со стороны контактов | IP20 |
|
Номинальный ток термической стойкости (Ith) |
4 А |
|
Номинальное напряжение изоляции (Ui) |
400 В |
|
Механическая износостойкость: |
|
|
кнопки кнопки с подсветкой и переключатели |
8х100000 циклов 2x100000 циклов |
|
Размер и тип подключаемых проводов: |
|
|
минимальные значения максимальные значения |
1 × 0,34 мм2 (28 AWG) без кабельного наконечника 2 × 1,5 мм2 (16 AWG) без кабельного наконечника |
| Ремонтопригодность | Неремонтопригодны |
| Момент затяжки винтового зажима контактов | 0,8/1,2 Н ∙ м (номинальный/ максимальный) |
| Материал корпуса | Полиамид PA 66 |
| Материал контактов | Оксид серебра и кадмия Ag2CdO2 (Ag -0,2 mm) |
| Срок службы при номинальном напряжении и температуре окружающей среды 25°C | 50 000 ч |
Чертежи и 3D модели
| Артикул | MTB7-EJ45 |
| Размеры групповой упаковки, мм | 156×85×91 |
| Размеры транспортной упаковки, мм | 440×335×200 |
| Объем индивидуальной упаковки, м3 | 0,000072352 |
| Объем групповой упаковки, м3 | 0,00120666 |
| Объем транспортной упаковки, м3 | 0,02948 |
| Вес единицы (нетто), г | 21,4 |
| Штрихкод EAN13 | 4610095721580 |
Характеристики
- Тип продукта Переключатель
- Материал корпуса Пластик
- Степень защиты IP54
- Установочный диаметр 22 мм
- Цвет Черный
- Фиксация Нет
- Подсветка Нет
- Тип контактов 1NO+1NC
- Тип рукоятки Длинная
- Количество положений 2
- Серия MTB7
- Упаковка 1 шт
