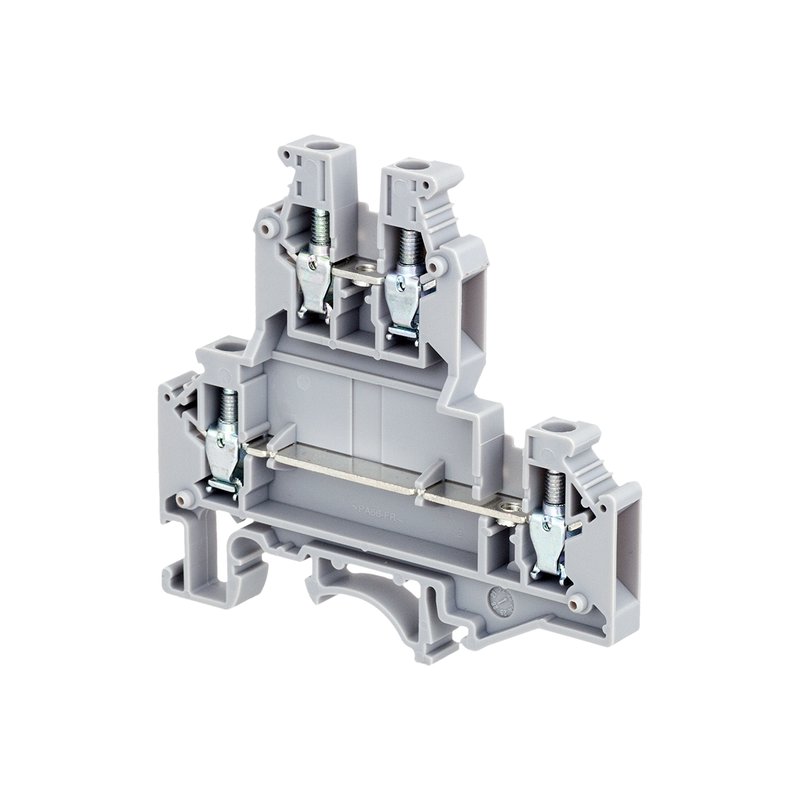

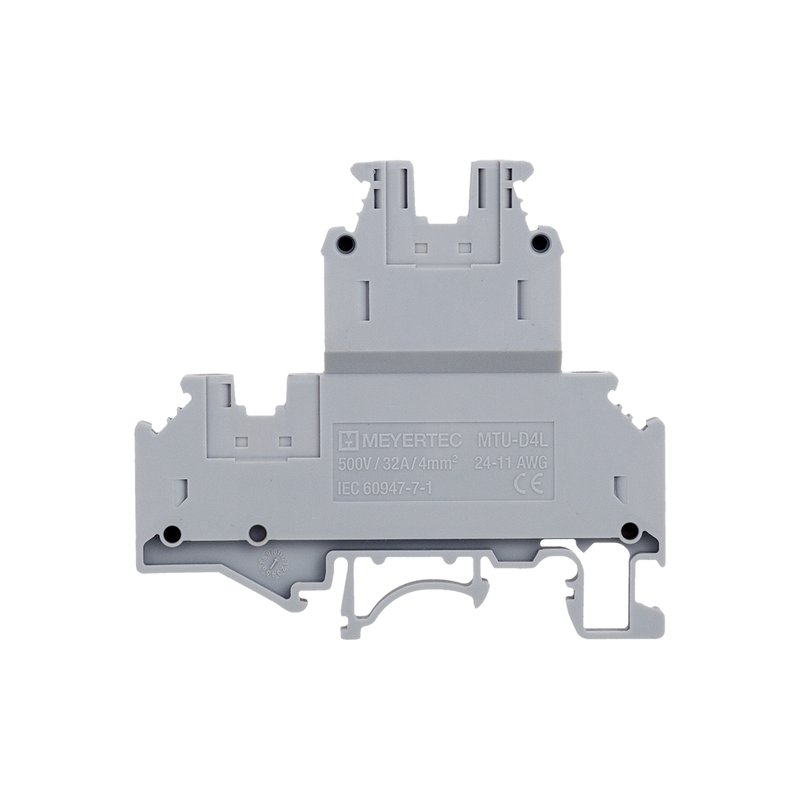

MTU-D4L Клемма винтовая двухуровневая удлиненная, 4 мм² Meyertec
MTU-D4L Клемма винтовая двухуровневая удлиненная, 4 мм² Meyertec
Двухуровневые винтовые клеммы MTU-D4L применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммам
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Тип клемм Двухуровневая
- Тип продукта Клеммы
- Серия MTU
- Упаковка 10 шт

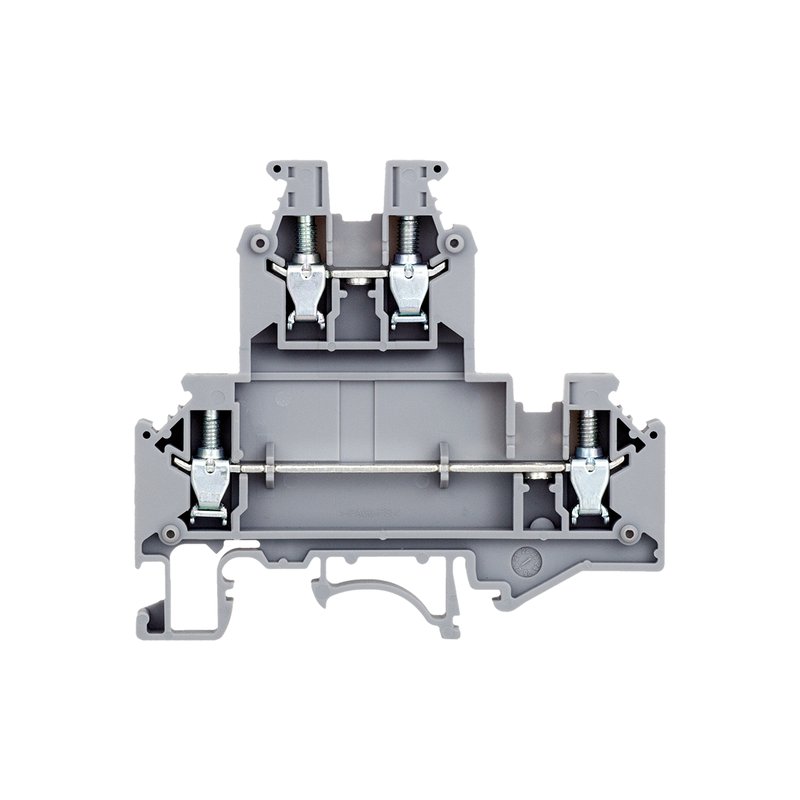

Двухуровневые винтовые клеммы MTU-D4L применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний и нижний уровень имеет канал для установки перемычек.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус клемм из негорючего пластика
- Двойной ряд для установки перемычек
| Параметр | Значение | |
| Расчетное сечение | мм² | 4 |
| Номинальное напряжение | В | 500 |
| Номинальный ток | А | 32 |
| Длина × Ширина × Высота | мм | 67.2 x 6.2 x 62 |
| Пиковое (импульсное) напряжение | кВ | 6 |
| Тип винтов | M3 | |
| Момент затяжки, мин/макс | Нм | 0.6-0.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | |
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 8 |
| Сечение жесткого провода | мм² | 0,2…4 |
| Сечение гибкого провода | мм² | 0,2…4 |
| Сечение гибкого провода с НШВИ | мм² | 0,2…4 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Чертежи и 3D модели
| Размеры единицы, мм | 67.2 x 6.2 x 62 |
| Вес единицы, грамм | 15 |
| Индивидуальный штрих-код EAN13 | 4610095723027 |
| Количество в групповой упаковке, шт. | 10 |
| Размеры групповой упаковки, мм | 124 x 70 x 65 |
| Вес групповой упаковки (брутто), грамм | 178,7 |
| Количество в транспортной упаковке, шт. | 700 |
| Размеры транспортной упаковки, мм | 560 x 380 x 240 |
| Вес транспортной упаковки (брутто), грамм | 13351 |
