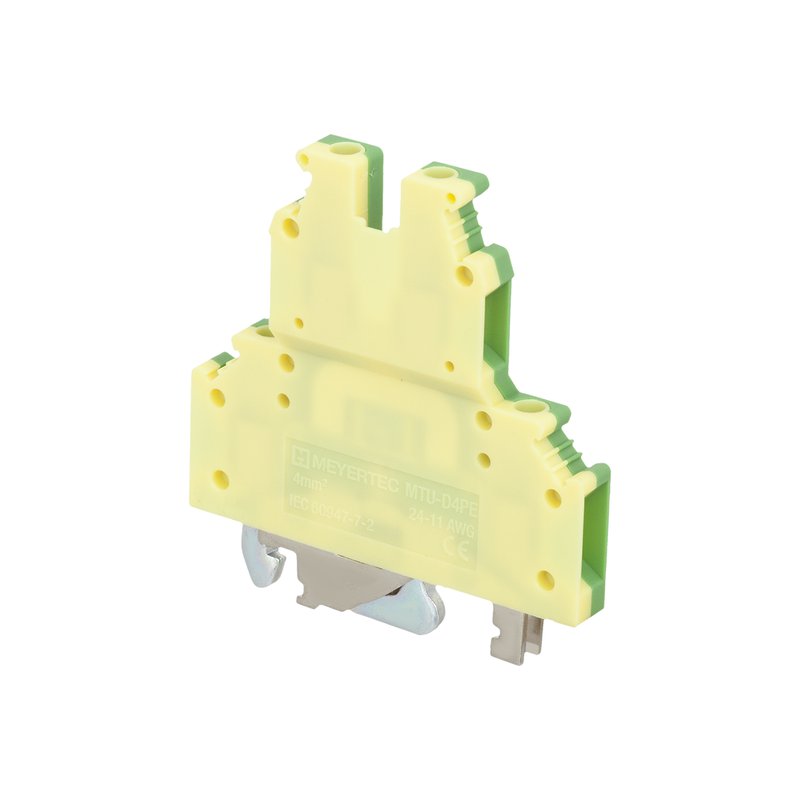

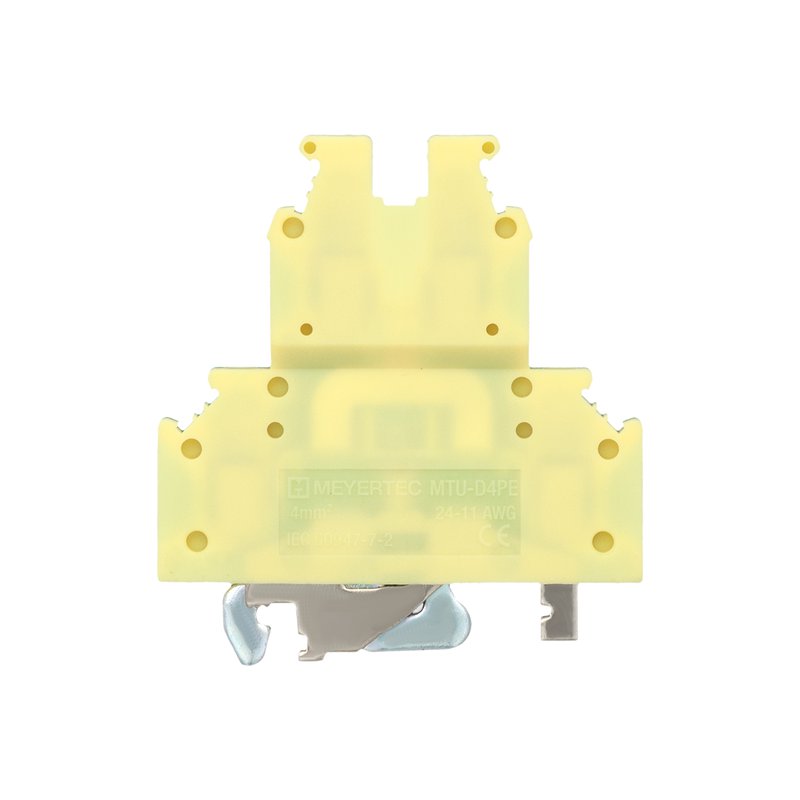

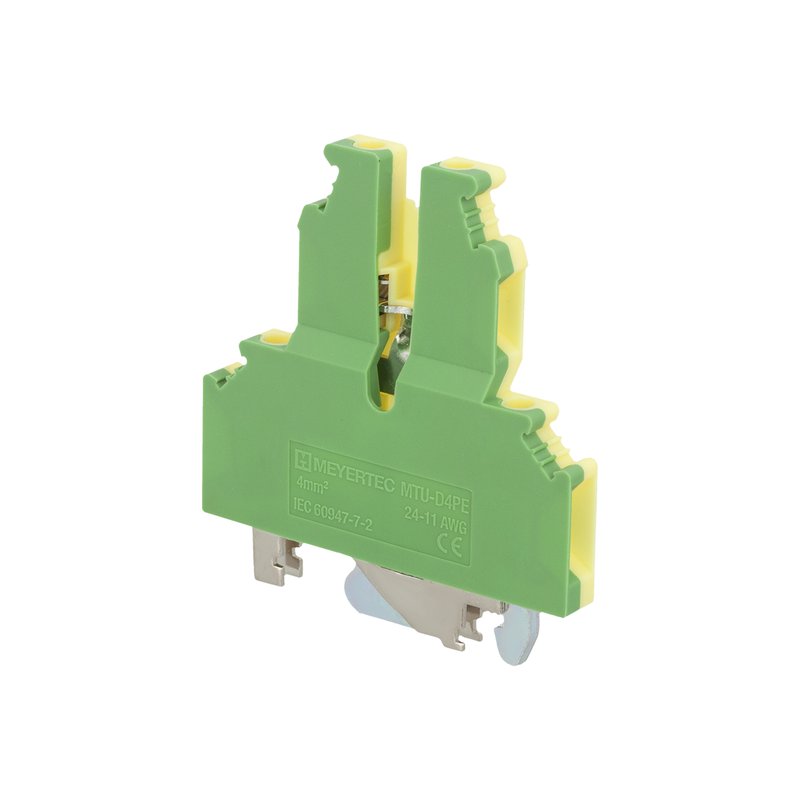

MTU-D4PE Клемма винтовая двухуровневая "Земля", 4 мм² Meyertec
MTU-D4PE Клемма винтовая двухуровневая "Земля", 4 мм² Meyertec
Заземляющие двухуровневые клеммы MTU-D4PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Зазем
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Тип продукта Клеммы
- Серия MTU
- Упаковка 15 шт
Заземляющие двухуровневые клеммы MTU-D4PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Заземляющие клеммы надежно устанавливаются на DIN-рейке с помощью винтового механизма.
Преимущества
- Гильза из стали с антикоррозионным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус клемм из негорючего пластика
| Параметр | Значение | |
| Расчетное сечение | мм² | 4 |
| Длина × Ширина × Высота | мм | 56.4 x 6.2 x 62.3 |
| Пиковое (импульсное) напряжение | кВ | 8 |
| Зажимные винты | М3 | |
| Крепежный винт | М3 | |
| Момент затяжки зажимных винтов, мин/макс | Нм | 0.6-0.8 |
| Момент затяжки крепежных зажимов, мин/макс | Нм | 0.6-0.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | |
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 8 |
| Сечение жесткого провода | мм² | 0.2…6 |
| Сечение гибкого провода | мм² | 0.2…4 |
| Сечение гибкого провода с НШВИ | мм² | 0.2…4 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Чертежи и 3D модели
| Размеры единицы, мм | 56.4 x 6.2 x 62.3 |
| Вес единицы, грамм | 18 |
| Индивидуальный штрих-код EAN13 | 4610095722594 |
| Количество в групповой упаковке, шт. | 15 |
| Размеры групповой упаковки, мм | 124 x 70 x 65 |
| Вес групповой упаковки (брутто), грамм | 298,7 |
| Количество в транспортной упаковке, шт. | 450 |
| Размеры транспортной упаковки, мм | 360 x 270 x 250 |
| Вес транспортной упаковки (брутто), грамм | 9500 |
