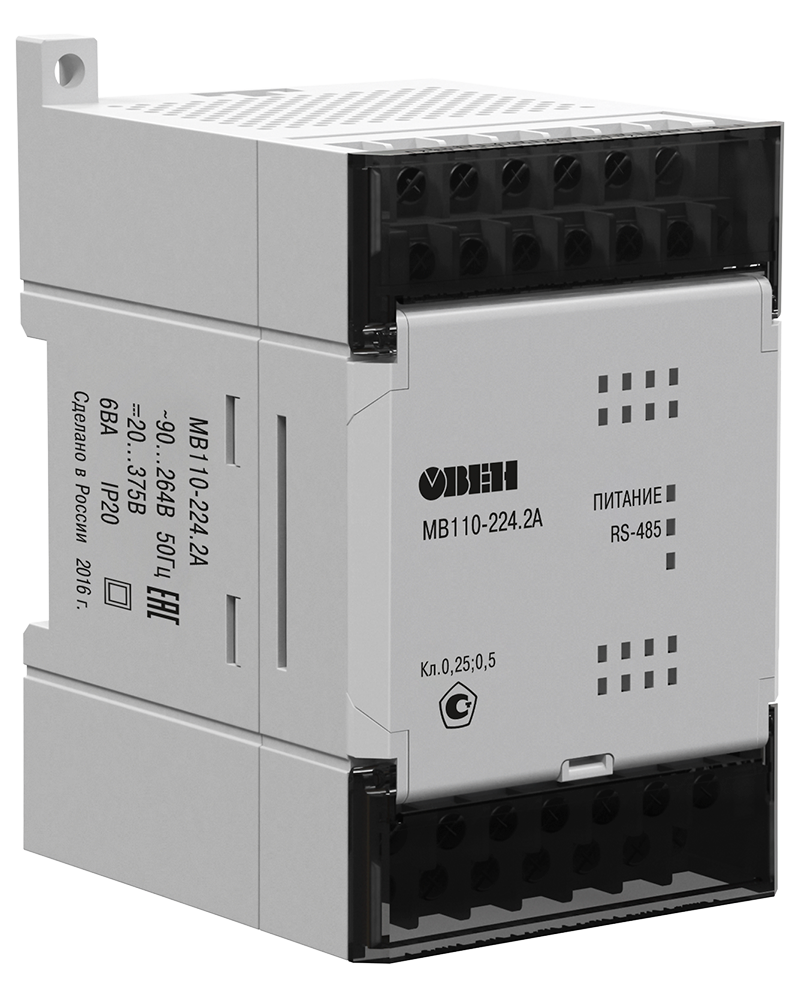

МВ110-224.2А модуль аналогового ввода с универсальными входами (AI)
МВ110-224.2А модуль аналогового ввода с универсальными входами (AI)
Модуль предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-8А поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Особенности
Индивидуальная конфигурация для каждого входа
Диагностика состояния подключенных аналоговых датчиков
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Универсальное питание (=24 В или ~230 В)
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Технические характеристики
| Модификация | МВ110-224.2А | МВ110-224.8А |
| Входы | ||
| Количество входов | ||
| Типы поддерживаемых сигналов |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 |
|
|
сопротивление: 0…5000 Ом (датчик положения задвижки) |
сопротивление: 0…900(2000) Ом (датчик положения задвижки) |
|
| Характеристики аналоговых входов (AI) | ||
| Предел основной приведенной погрешности |
±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов |
|
| Разрядность АЦП | 16 бит | |
| Время опроса одного входа | не более 0,4 с | не более 0,6 с |
| не более 0,8 с | не более 0,9 с | |
| не более 0,4 с | не более 0,6 с | |
| Входное сопротивление для унифицированных сигналов | 130…250 Ом | |
| 130…500 Ом | ||
| не менее 200 кОм | ||
| Питание | ||
| Тип питания | универсальное ~230 В/=24 В | |
| Напряжение питания |
переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В |
|
| Потребляемая мощность | не более 6 ВА | |
| Напряжение встроенного источника питания | =24 ±3 В | - |
| Ток встроенного источника питания | не более 50 мА | - |
| Конструктивное исполнение | ||
| Габаритные размеры | (63×110×75) ±1 мм | |
| Степень защиты | IP20 | |
| Монтаж | на DIN-рейку / на стену | |
