МВ110-24.8АС модуль аналогового ввода с быстрыми входами (AI)
МВ110-24.8АС модуль аналогового ввода с быстрыми входами (AI)
Модуль предназначен для измерения унифицированных аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи значения по сети RS-485.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Особенности
Индивидуальная конфигурация для каждого входа
Диагностика состояния подключенных аналоговых датчиков
Автоматическое определение протокола (только для МВ110-8АС)
Съемные клеммники с невыпадающими винтами
Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор Мx110».
Технические характеристики

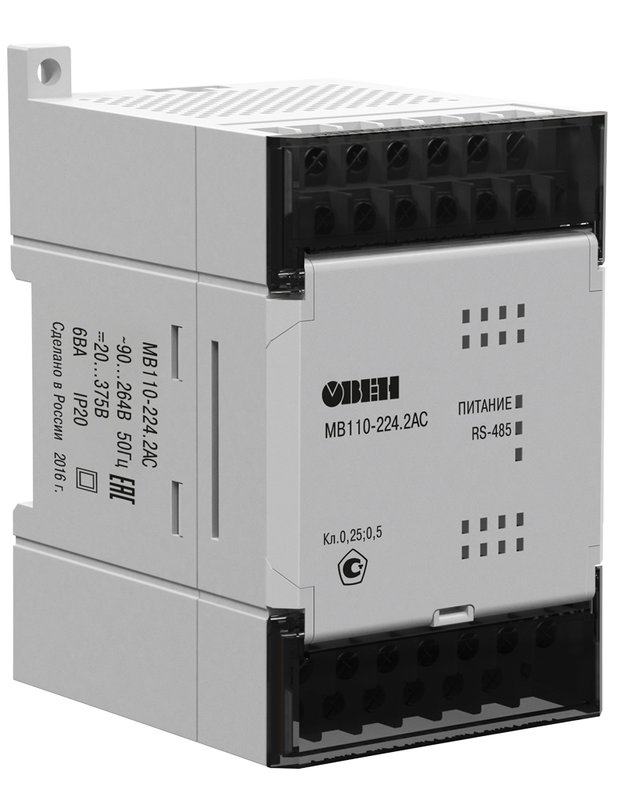

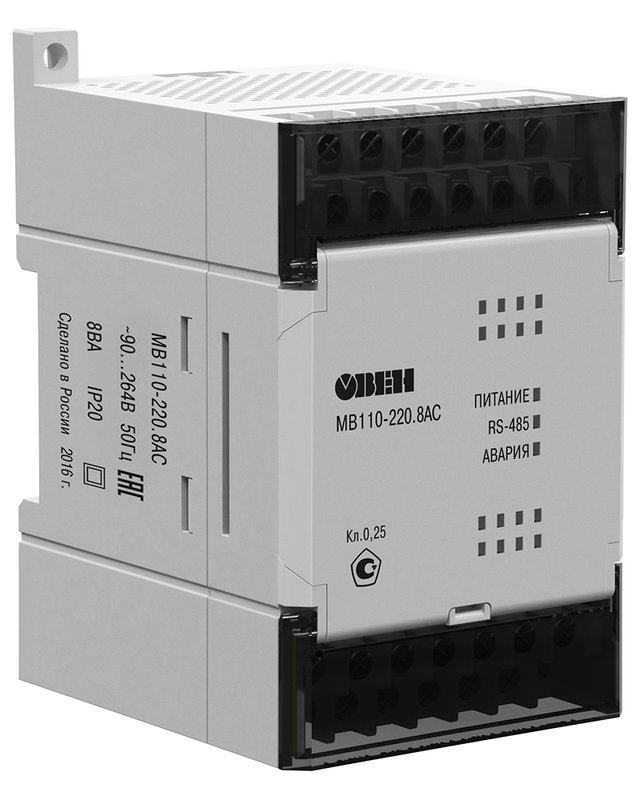

| Модификация | МВ110-224.2АС | МВ110-24/220.8АС | |
| Входы | |||
| Количество входов | 2 AI | 8 AI | |
| Типы поддерживаемых сигналов | унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В | ||
| Характеристики аналоговых входов (AI) | |||
| Предел основной приведенной погрешности | ±0,25% | ||
| Разрядность АЦП | 10 бит | ||
| Время опроса одного входа | не более 5 мс ±2 % | ||
| Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | |
| тока 0…5 мА | 130…500 Ом | ||
| напряжения 0…10 В | не менее 200 кОм | ||
| Внешний резистор для измерения тока | не требуется | ||
| Питание | |||
| Тип питания | универсальное ~230 В/=24 В | зависит от модификации | |
| Напряжение питания |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.8АС: =18…30 В (номинальное =24 В) |
|
| Потребляемая мощность | не более 6 ВА | не более 8 ВА | |
| Напряжение встроенного источника питания | =24 ±3 В | =24 ±3 В (только для модификации МВ110-220.8АС) | |
| Ток встроенного источника питания | не более 180 мА | не более 180 мА | |
| Конструктивное исполнение | |||
| Габаритные размеры | (63×110×75) ±1 мм | ||
| Степень защиты | IP20 | ||
| Монтаж | на DIN-рейку / на стену | ||
