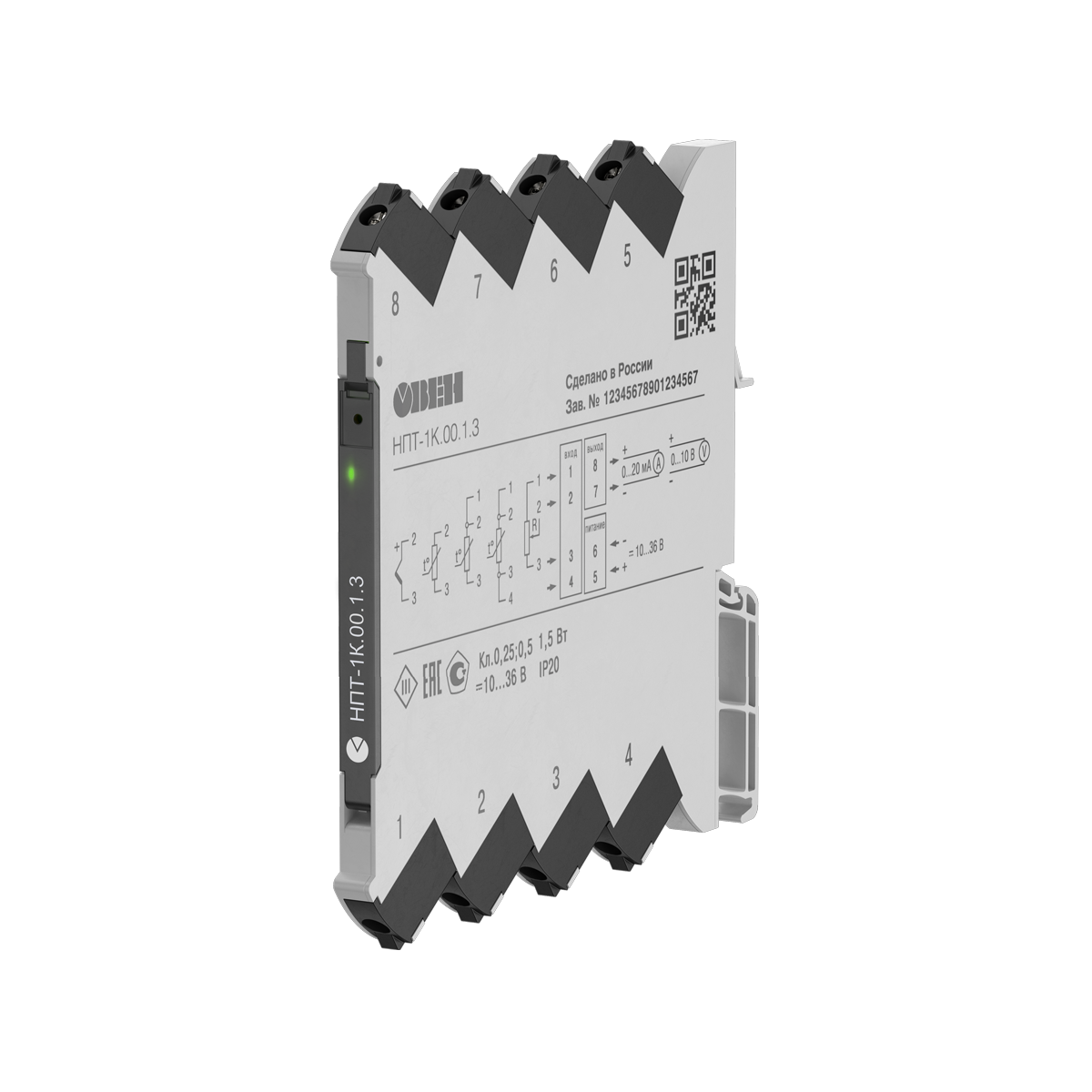

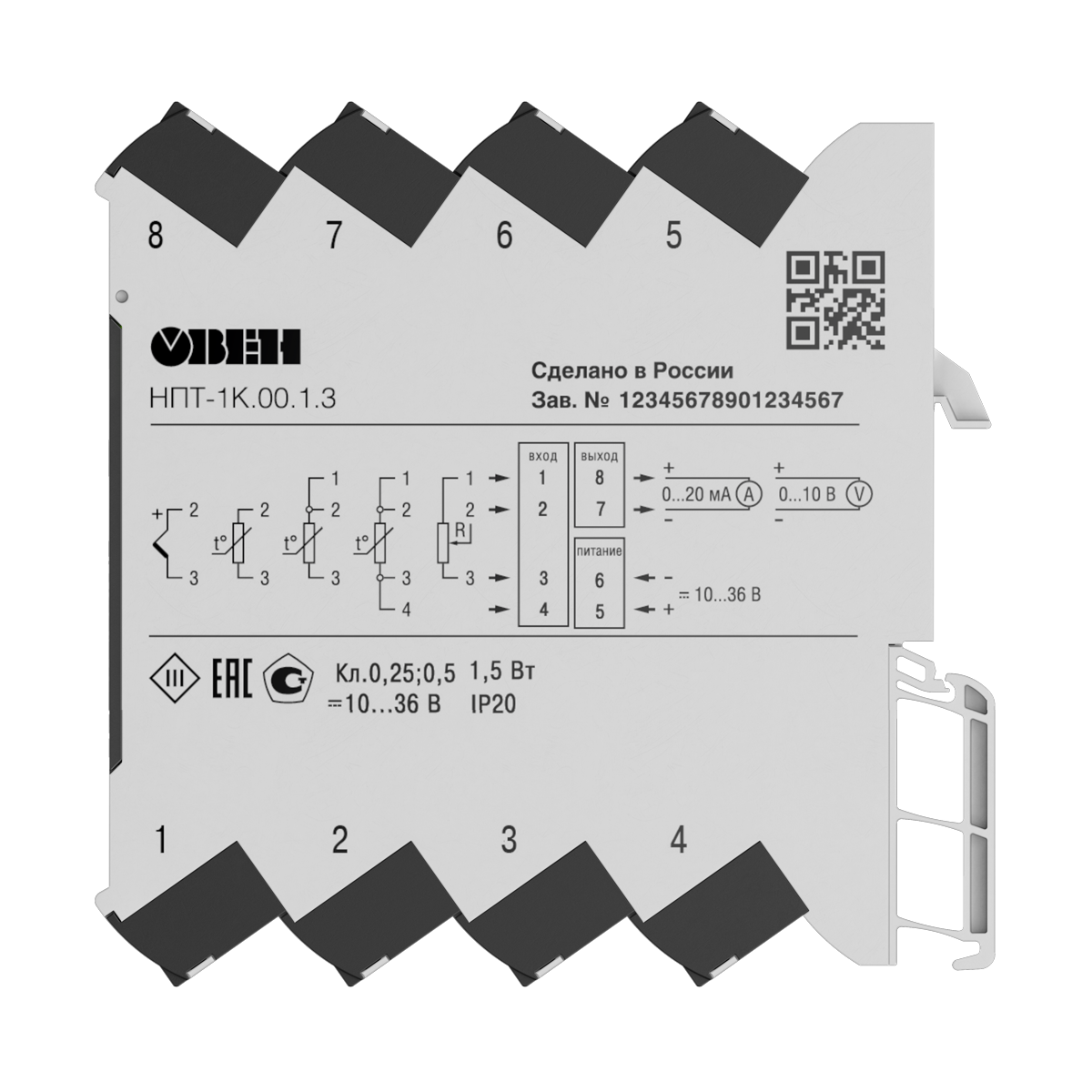

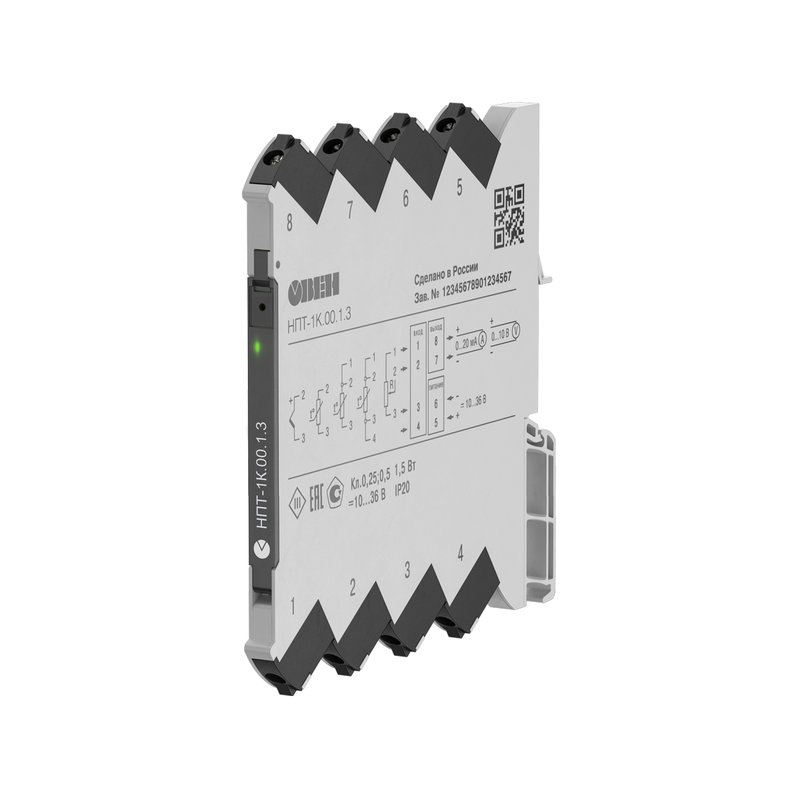

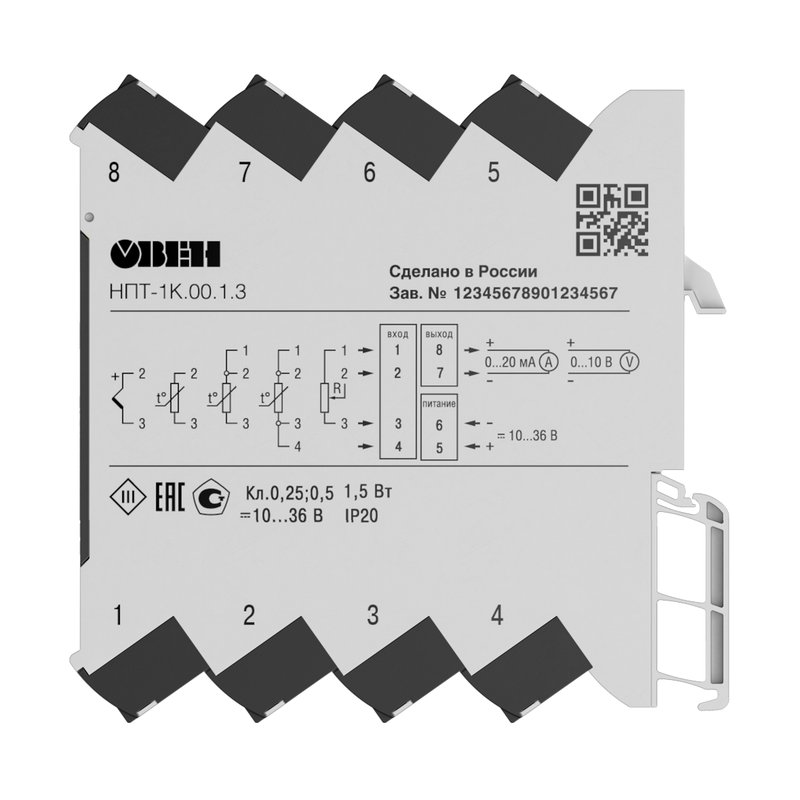

НПТ-1К.00.1.3 ОВЕН нормирующий преобразователь в ультратонком корпусе

Включен в реестр Минпромторг, реестровая запись 10711231 до 11.09.2028

Применяются в системах, где присутствуют взрывоопасные газовые среды (Ga).

Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К Ех занимает минимум места на дин-рейке - всего 6,1 мм.

НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.

Является средством измерения.

Межповерочный интервал - 2 года.

Преимущества

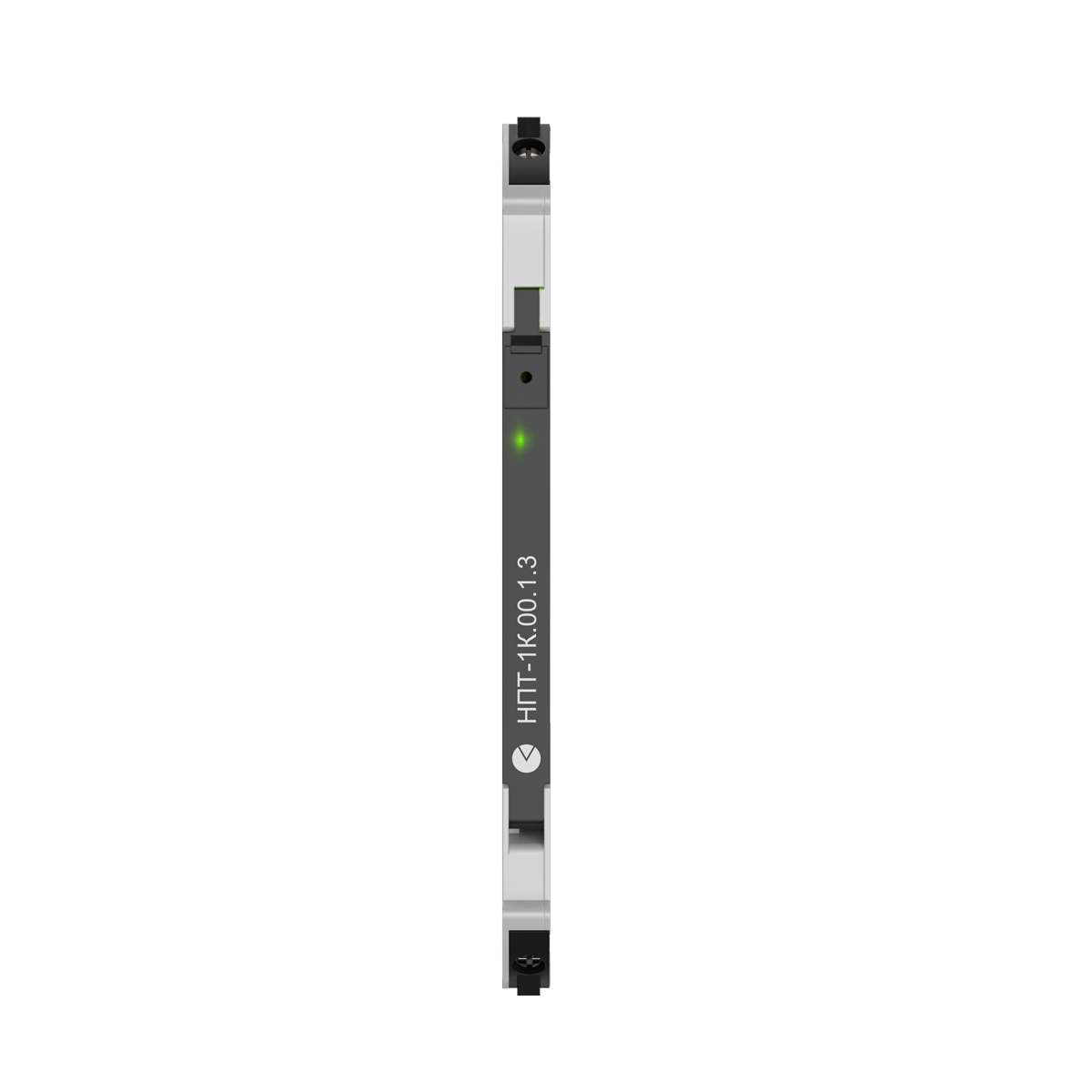

Ультратонкий корпус

Ширина корпуса всего 6,1 мм позволяет экономить место на DIN-рейке и устанавливать больше устройств в шкафу управления.

Установка вплотную

Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.

Сертификация в ФГИС АРШИН

Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.

Поддержка 4-проводной схемы подключения

Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов - особенно актуально при работе с термопреобразователями на больших расстояниях.

Простота настройки

Конфигурирование осуществляется через ПК с использованием собственного конфигуратора.

Возможности

НПТ-1К поддерживает настройку:

Типа подключенного сенсора

Схема подключаемого сенсора: 2, 3, 4 проводная

Выбор выходного сигнала по току или напряжению

Задание выходного сигнала при аварии

Задание диапазона преобразования

Это обеспечивает гибкость при интеграции в различные системы автоматизации.

Технические характеристики

Питание прибора
Номинальное значение напряжения питания постоянного тока	=24 В
Диапазон допустимых напряжений питания постоянного тока	10…36 В
Гальваническая развязка питания от входов/выходов	2500 В
Тип подключения питания	Отдельными проводами
Подключение датчиков и характеристики входных сигналов
Тип датчика	ТС, ТП, сопротивление, потенциометры
Схем подключения ТС	2, 3, 4 - w
Гальваническая развязка домена «входы» от домена «выходы»	2500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	4…20, 0…20, 0…5 мА
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА
Функция преобразования входных сигналов	Линейная
Допустимое сопротивление нагрузки	Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения
Настройки устройства
Разъем для конфигурирования	Micro Usb
ПО для конфигурирования	Конфигуратор НПТ v4.1.0.742
Габаритные размеры	(6,1×113×115) ± 1 мм
Степень защиты корпуса	IP20
Степень защиты клемм	IP20
Масса в упаковке, не более	0,2 кг
Маркировка	[Ex ia Ga] IIC
Максимальные значения для подключения по цепи датчика
Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В	250
Максимальное выходное напряжение, Uo, В	5,88
Максимальный выходной ток, Io, мА	99
Максимальная выходная мощность, Ро, Вт	0,145
Максимальная внешняя емкость, Со, мкФ	5,88
Максимальная внешняя индуктивность, Lo, мГн	3,62
