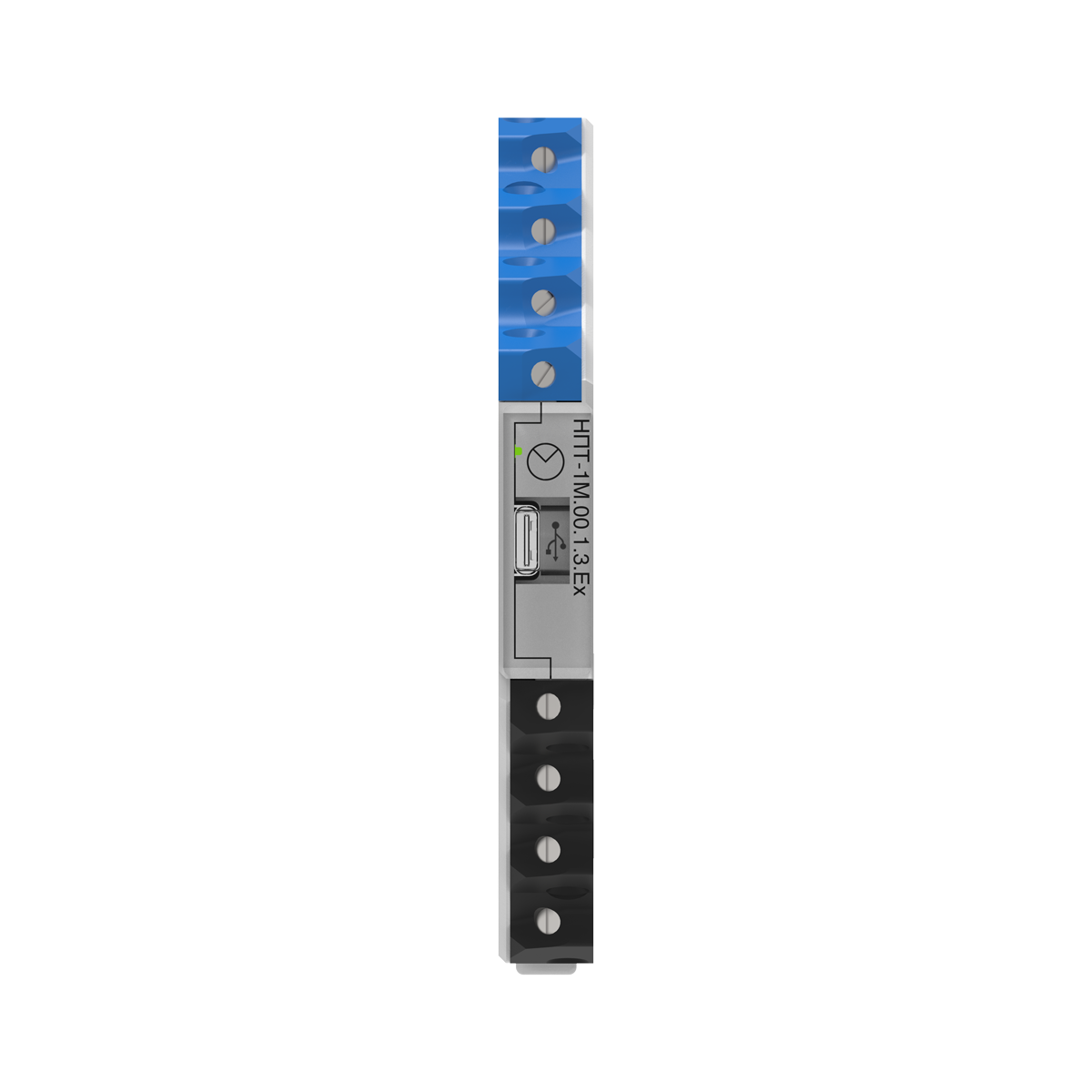

НПТ-1М.00.1.3.Ех активный барьер искрозащиты

Включены в реестр Минпромторг, реестровая запись 10711230 до 11.09.2028

Является средством измерения.

Межповерочный интервал 5 лет.

Преимущества

Безопасность во взрывоопасных зонах

Соответствует требованиям взрывозащиты с маркировкой [Ex ia Мa] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.

Межповерочный интервал 5 лет

Межповерочный интервал преобразователя НПТ-1М.Ex составляет 5 лет, что позволяет существенно экономить на регулярной поверке, снижает эксплуатационные затраты и упрощает техническое обслуживание.

Установка вплотную

Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.

Удобный и стильный дизайн

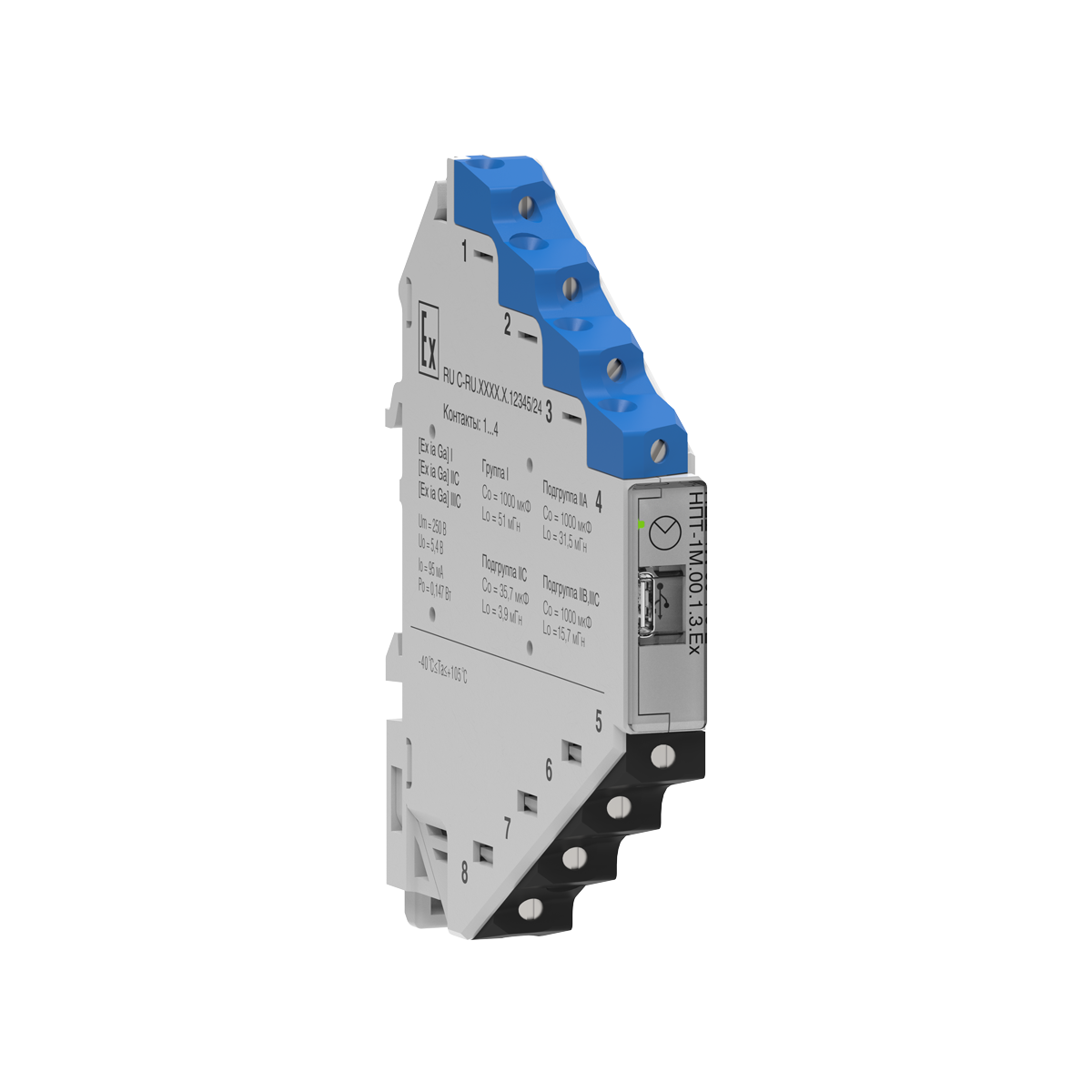

Корпус прибора отличается малой глубиной, что позволяет размещать его в шкафах с ограниченным пространством. Особая форма корпуса в виде «ёлочки» и зажимные клеммы, повернутые на 15°, обеспечивают удобство монтажа. Эстетичный собственный дизайн корпуса выделяется среди типовых решений.

Простота настройки

Конфигурирование осуществляется через ПК с использованием единой программы Owen Configurator.

Сертификация во ФГИС АРШИН

Внесение данных поверки в Государственный реестр подтверждает, что преобразователь соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.

Возможности

НПТ-1М.Ех поддерживает настройку:

Типа подключенного сенсора.

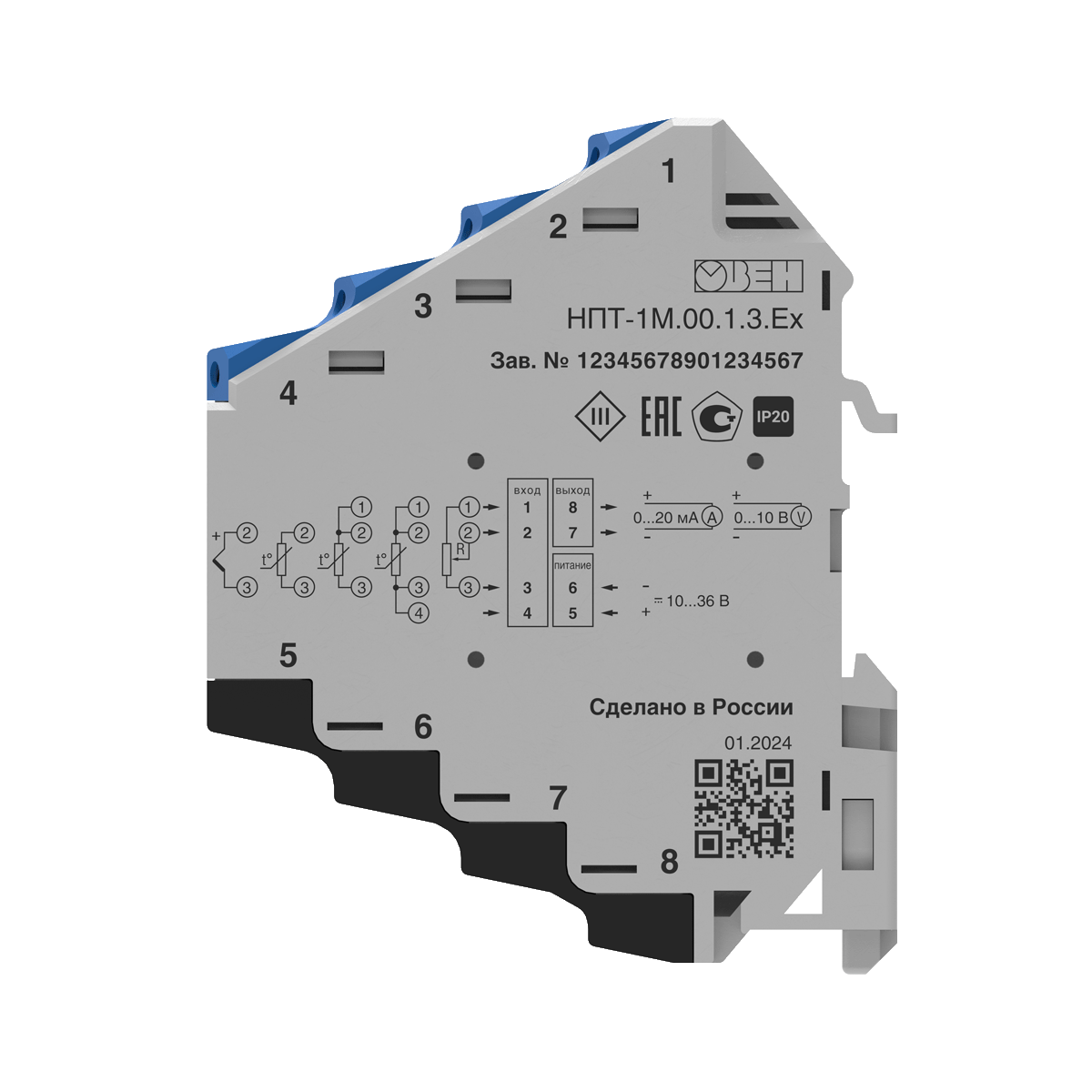

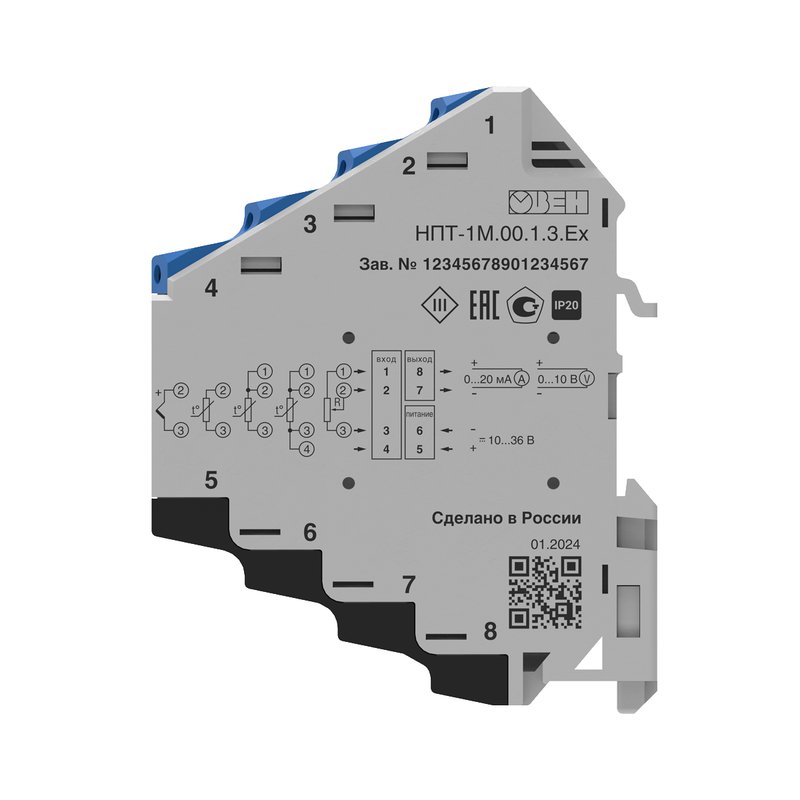

Схема подключаемого сенсора: 2-, 3- или 4-проводная.

Выбор выходного сигнала по току или напряжению.

Задание выходного сигнала при аварии.

Задание диапазона преобразования.

Это обеспечивает гибкость при интеграции в различные системы автоматизации.

Технические характеристики

Питание прибора
Номинальное значение напряжения питания постоянного тока	=24 В
Диапазон допустимых напряжений питания постоянного тока	10…36 В
Гальваническая развязка питания от входов/выходов	2500 В
Тип подключения питания	Отдельными проводами
Подключение датчиков и характеристики входных сигналов
Тип датчика	ТС, ТП, сопротивление, потенциометры
Схем подключения ТС	2-, 3- или 4-проводная
Гальваническая развязка домена «входы» от домена «выходы»	2500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	15 мин.
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	2 с
Функция преобразования входных сигналов	От встроенного источника
Допустимое сопротивление нагрузки	Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения
Время
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	15 мин.
Время установления выходного сигнала после изменения входного сигнала, не более	2 с
Питание выходного сигнала	От встроенного источника
Настройки устройства
Разъем для конфигурирования	USB Type-C
ПО для конфигурирования	Owen Configurator
Метрологические характеристики
Основная приведенная погрешность преобразования, не более	- при работе с ТС	0,25 %
	- при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С, не более	- при работе с ТС	0,125 %
	- при работе с ТП	0,25 %
