НПТ-3.00.1.2-ЕХ нормирующий преобразователь сигналов датчиков температуры со степенью взрывозащиты
НПТ-3.00.1.2-ЕХ нормирующий преобразователь сигналов датчиков температуры со степенью взрывозащиты
ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока: 4…20 мА.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Включены в реестр Минпромторг, реестровая запись 10711231 до 11.09.2028
Функциональные возможности
Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
Настройка типа датчика и диапазона преобразования температуры через USB-порт.
Выходной нормированный сигнал:

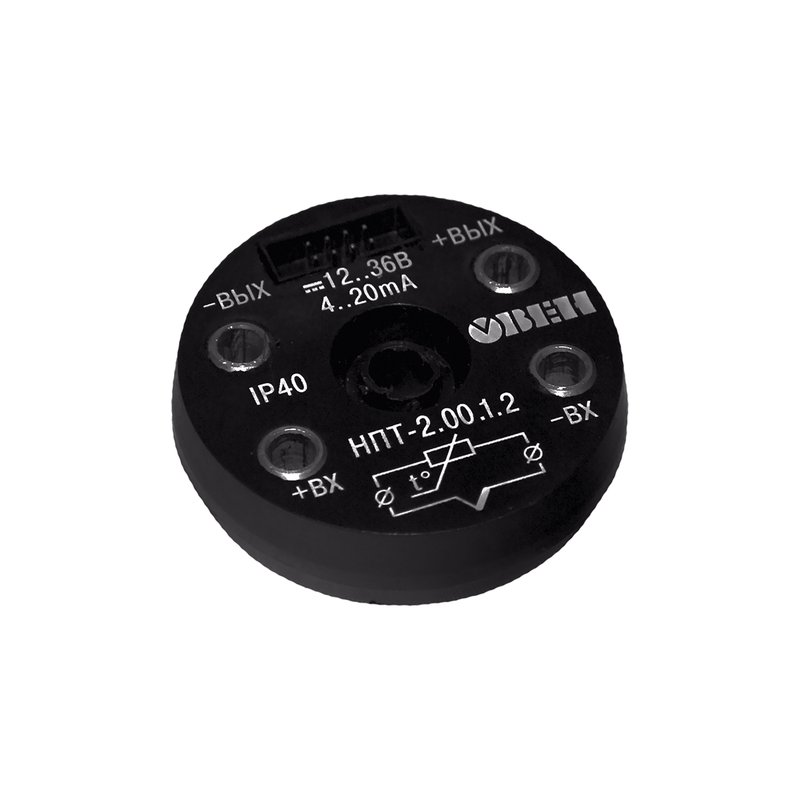

НПТ-2, НПТ-3 – 4…20 мА.
Эксплуатация при температуре окружающий среды от -40 °С.
Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
Является средством измерения с межповерочным интервалом 2 года.

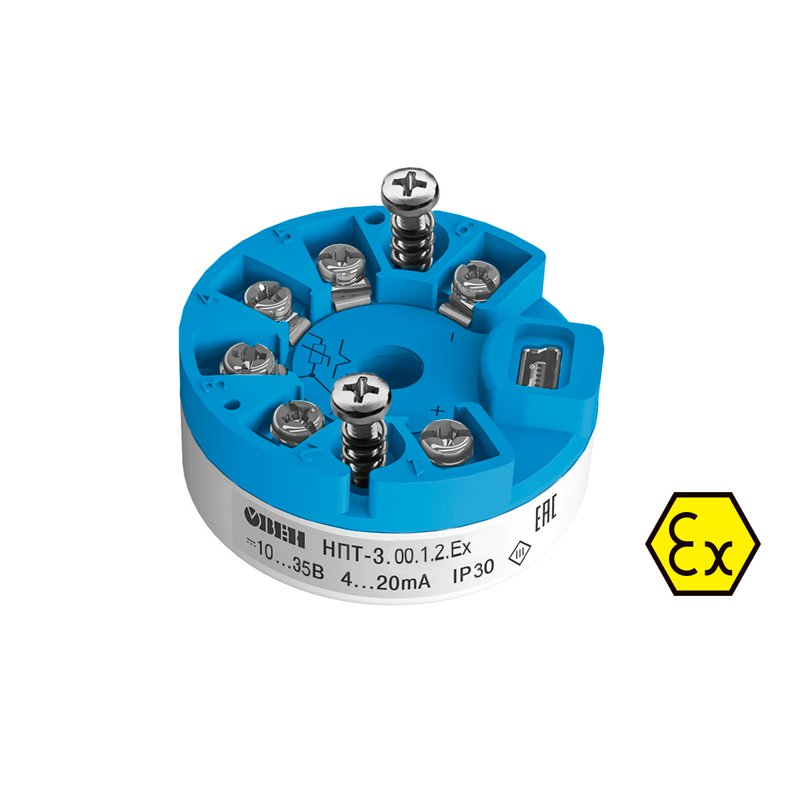

НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Технические характеристики

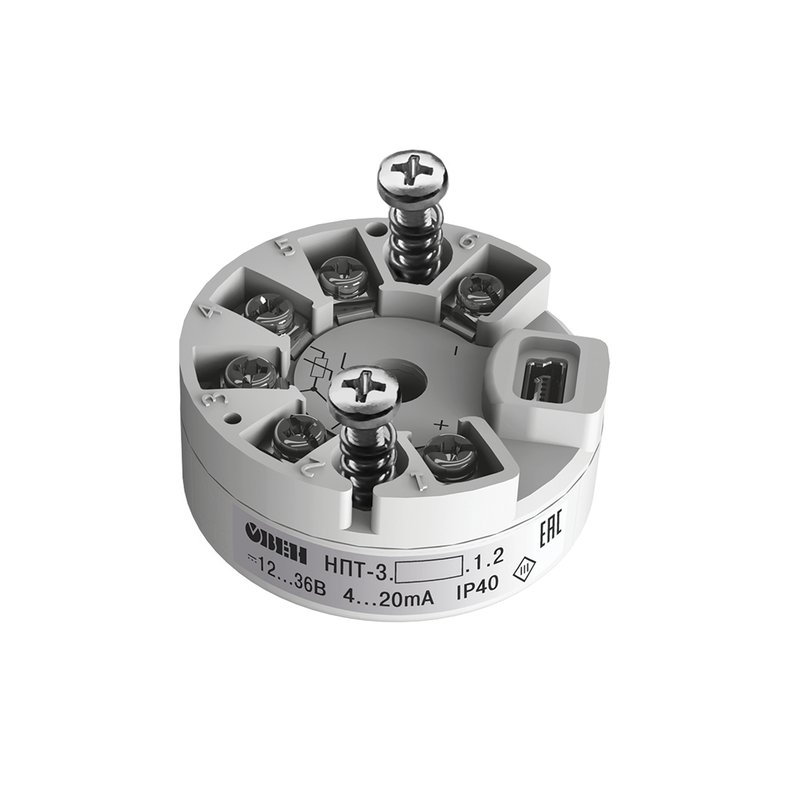

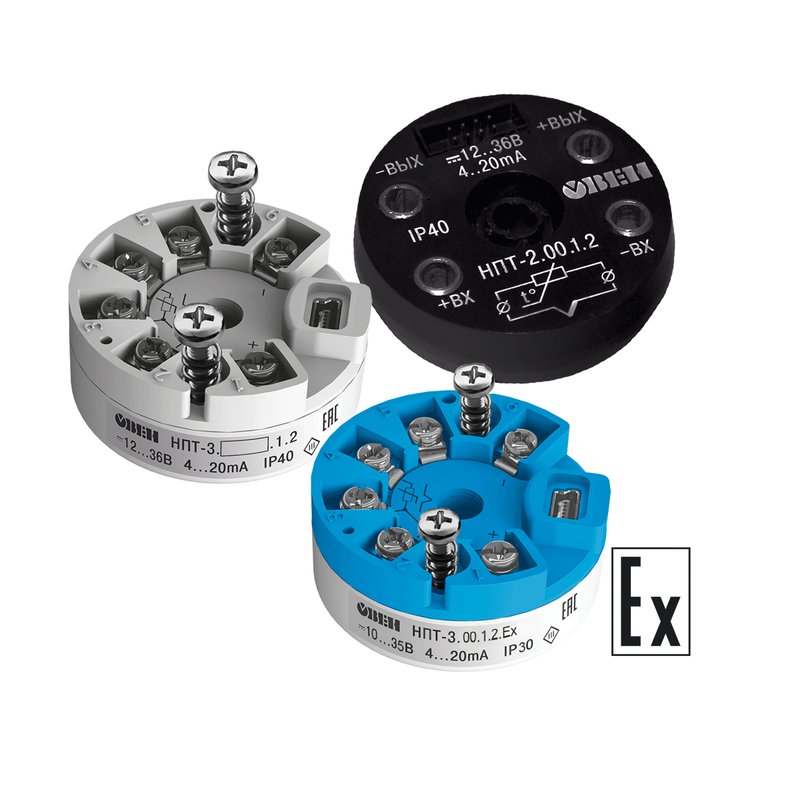

| НПТ-2 | НПТ-3 | НПТ-3.Ех | |
| Для монтажа в головку датчика отечественной конструкции | Для монтажа в головку датчика европейской конструкции (type B) | Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне | |
| Характеристики питания прибора | |||
| Номинальное значение напряжения питания постоянного тока, В | 24 | ||
| Диапазон допустимых напряжений питания постоянного тока, В | 12…36 | 10…35 | |
| Гальваническая развязка питания от входов/выходов | Нет | Нет | 500 В |
| Тип подключения питания | От цепи выходного сигнала 4…20 мА | ||
| Характеристики датчиков и входных сигналов | |||
| Схема подключения ТС | 2-w | 2, 3, 4-w | |
| Гальваническая развязка домена «входы» от домена «выходы» | Нет | Нет | 500 В |
| Характеристики выходных сигналов | |||
| Номинальный диапазон выходного сигнала преобразователя | 4…20 мА | ||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 20…24 мА | 21…22,5 мА | |
| Функция преобразования входных сигналов | Линейная | ||
| Допустимое сопротивление нагрузки, Ом | Не более 1250 | Не более 1100 | |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 30 мин | ||
| Время установления выходного сигнала после изменения входного сигнала, не более | 1 сек | 1 сек | 2 сек |
| Питание выходного сигнала | От внешнего источника | ||
| Условия эксплуатации | |||
| Диапазон рабочих температур | -40…+85 °С |
-40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 |
|
| Относительная влажность воздуха, не более | 95 % | ||
| Атмосферное давление | 84…106,7 кПа | ||
| Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 | ||
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | ||
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | ||
