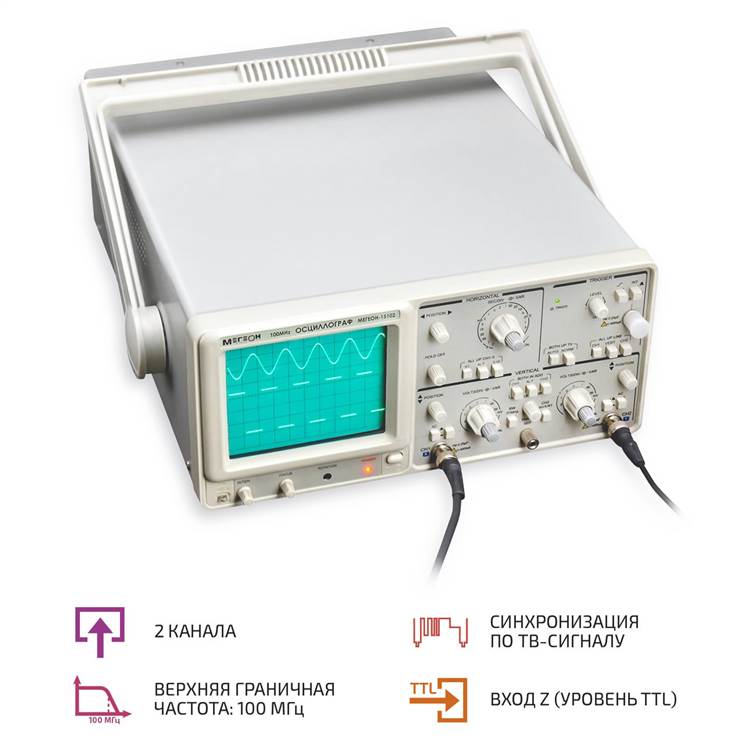

МЕГЕОН 15102 - это двухканальный универсальный аналоговый осциллограф с широкой полосой пропускания и высокой чувствительностью. Прибор имеет большой прямоугольный экран, на которы
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru

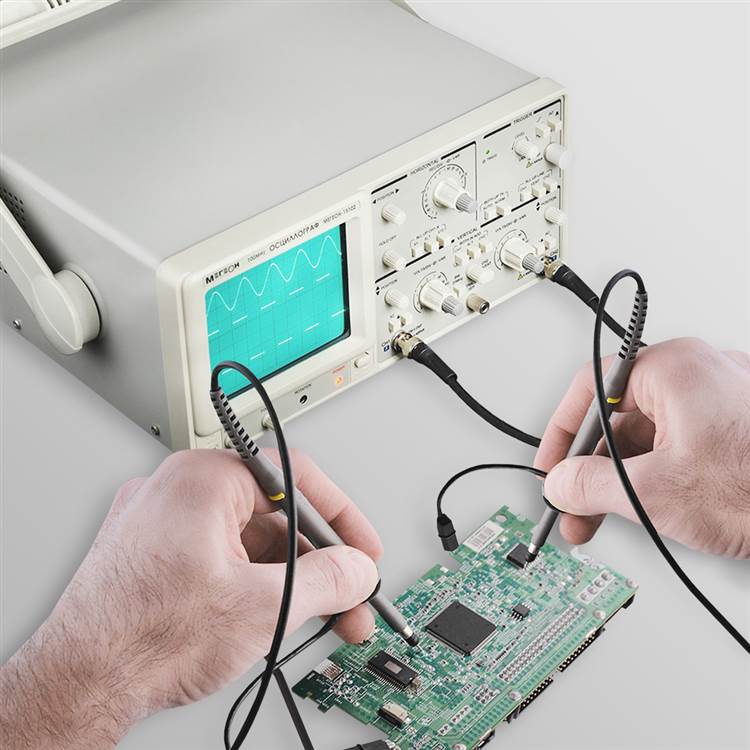

Осциллограф аналоговый два канала МЕГЕОН 15102
МЕГЕОН 15102 - это двухканальный универсальный аналоговый осциллограф с широкой полосой пропускания и высокой чувствительностью. Прибор имеет большой прямоугольный экран, на который нанесена масштабная сетка для удобства работы и современную электронно-лучевую трубку (ЭЛТ) с высоким ресурсом работы. Оснащен функцией растяжки развертки, несколькими видами синхронизации, входом Z для управления лучом (TTL). Имеет полосу пропускания по напряжению постоянного тока равной 1 МГц. При этом форма сигнала имеет вид меандра положительной полярности. Благодаря наличию втроенного калибратора достигается максимальное удобство при эксплуатации. Прибор прост в управлении, имеет высокую эксплуатационную надежность и идеально подходит для применения в ремонтных мастерских, разработке и наладке радиоэлектронной аппаратуры.
Особенности:
- Электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы
- Широкая полоса пропускания и высокая чувствительность

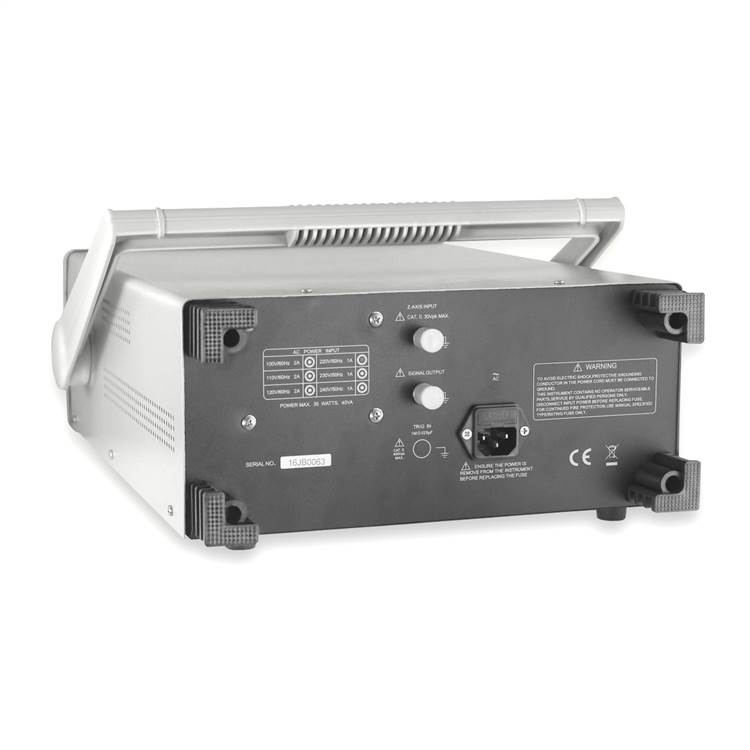

- Выход сигнала «CH1» для дополнительного исследования
- Вход Z
- Режим X-Y
- Встроенный калибратор
Краткие характеристики:
Комплект поставки:
- 1. Осциллограф аналоговый МЕГЕОН 15102 - 1 шт.
- 2. Сетевой шнур - 1 шт.
- 3. Пробник-делитель (1:1/1:10) - 2 шт.
- 4. Руководство по эксплуатации - 1 шт.
|
Основные характеристики |
|
|
Количество каналов |
2 |
|
Полоса пропускания |
0 — 100 МГц |
|
Канал вертикального отклонения. |
|
|
Чувствительность |
5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 |
|
Погрешность |
±5 % |
|
Плавная регулировка |
Перекрытие по диапазону не менее 2,5 раза |
|
Полоса пропускания |
0...100 МГц |
|
Время нарастания сигнала |
5 мВ...5 В/дел: не более 3,5 нс |
|
Входное сопротивление/емкость |
1 МОм/25пФ |
|
Режимы отображения осциллограмм |
Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. |
|
Частота коммутации каналов в режиме « CHOP » |
~ 400 кГц |
|
Режимы работы входов |
АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. |
|
Максимальное входное напряжение |
Закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала). |
|
Тракт синхронизации |
|
|
Источники синхронизации |
Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. |
|
Полярность сигналов для синхронизации |
+ /- |
|
Чувствительность синхронизации |
20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В 20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В |
|
Режимы работы схемы синхронизации |
Ждущая, автоматическая, от ТВ-сигнала. |
|
Канал горизонтального отклонения. |
|
|
Коэффициенты развертки |
50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
|
Погрешность |
±5 %, |
|
Диапазон плавной регулировки чувствительности |
Не менее 2,5 раза |
|
Дополнительный множитель развертки |
х10 |
|
Режим X-Y. |
|
|
Полоса пропускания |
DС ~ 1 МГц |
|
Ошибка разности фаз X-Y |
Не более 3° в полосе 0 ... 50 кГц |
|
Z-вход. |
|
|
Чувствительность |
5 В (уровень TTL) |
|
Полоса частот |
DC - 1 МГц |
|
Входное сопротивление |
10 кОм |
|
Максимальное входное напряжение |
50 В (DC + АС пик) |
|
Дисплей |
|
|
Тип |
Электронно-лучевая трубка |
|
Размер активной области |
80мм Х 100мм |
|
Общие характеристики |
|
|
Потребляемая мощность, не более |
35Вт (40 ВА) |
|
Габаритные размеры прибора (ВхШхГ) |
150 х 310 х 455 мм |
|
Вес прибора без соединительных кабелей, не более |
8 кг |
|
Вес изделия в заводской упаковке, не более |
9,2 кг |
