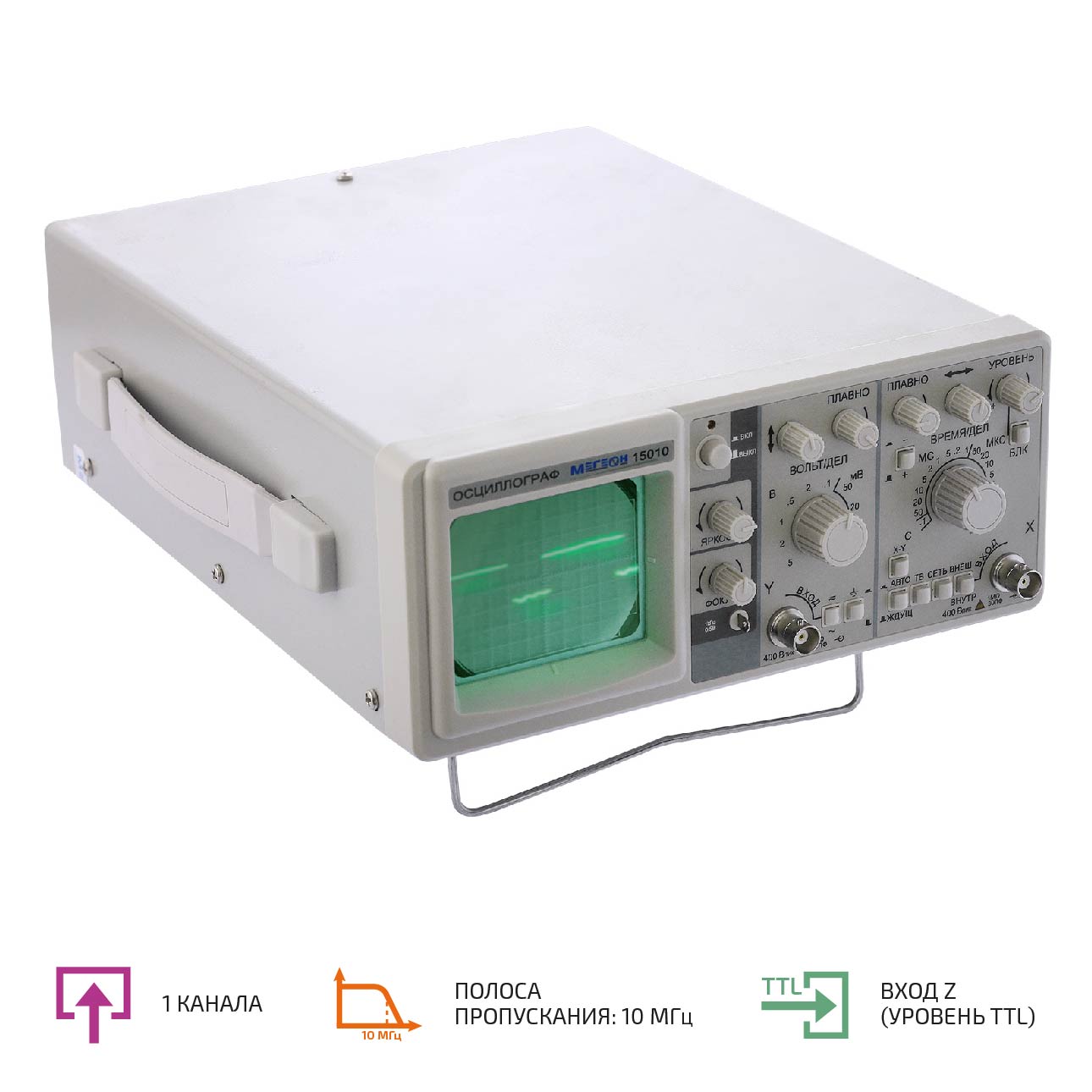

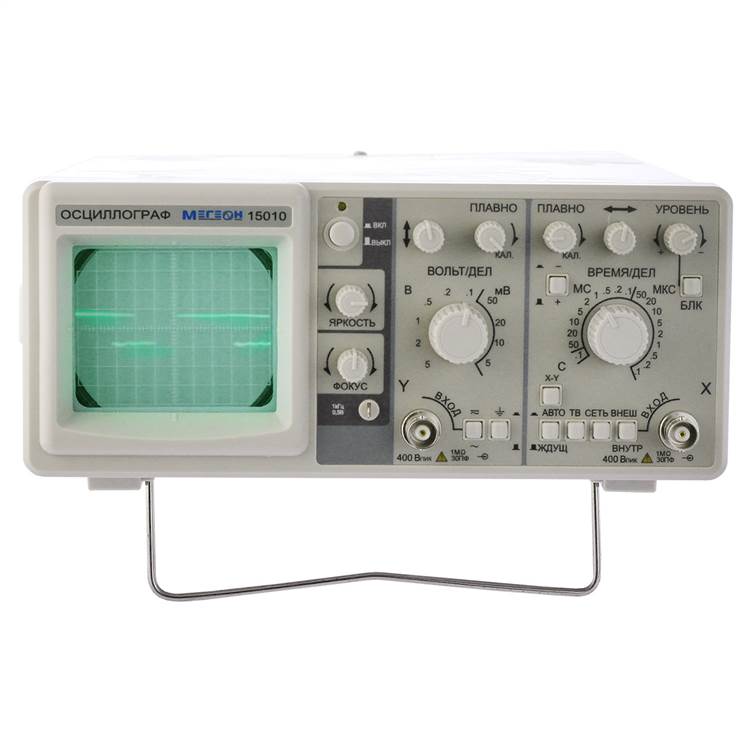

Осциллограф аналоговый МЕГЕОН 15010
Осциллограф аналоговый МЕГЕОН 15010
Осциллограф аналоговый МЕГЕОН 15010
Стационарный осциллограф МЕГЕОН 15010 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Сто
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Осциллограф аналоговый МЕГЕОН 15010
Стационарный осциллограф МЕГЕОН 15010 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф МЕГЕОН 15010 оснащен одним входным каналом и имеет ЭЛТ дисплей. Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря горизонтальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях. Отвечает основным требованиям для обучения, ремонта бытовой и электронной техники, ремонта электрооборудования автомобилей и других применений. Прибор по достоинству оценят профессионалы и радиолюбители.
Особенности:
- Современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы
- Широкая полоса пропускания и высокая чувствительность
- Множество видов синхронизации
- Выход сигнала «CH1» для дополнительного исследования
- Вход Z для управления лучом (TTL)
- Режим X-Y
- Встроенный калибратор
Краткие характеристики:

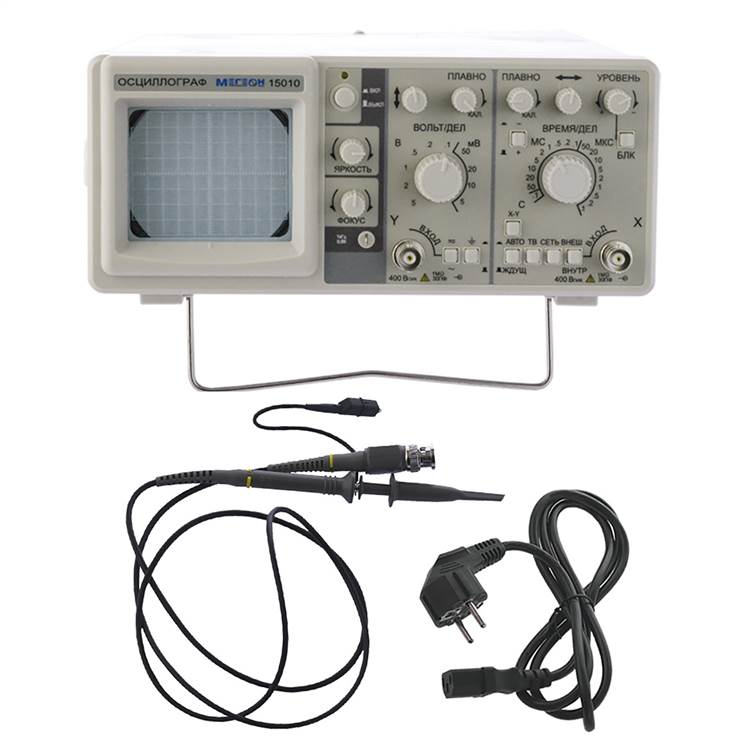

Комплект поставки:
- 1. Осциллограф аналоговый одноканальный МЕГЕОН 15010- 1шт.
- 2. Сетевой шнур – 1шт.
- 3. Пробник-делитель (1:1/1:10) – 1шт.
- 4. Руководство по эксплуатации – 1шт.
| Параметр | Значение |
| Количество каналов | 1 |
| Полоса пропускания | (0 … 10) МГц |
| Вертикальное отклонение: | |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел |
| основная погрешность | ±5% |
| основная погрешность с делителем 1:10 | ±7% |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Горизонтальное отклонение: | |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| Основная погрешность | ±5% |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Синхронизация: | |
| Диапазон частот | 20 Гц … 10 МГц |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики: | |
| Параметры калибратора | форма выходного сигнала - меандр |
| амплитуда | 0,5 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 36×48 мм (6×8 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание: | |
| от сети переменного тока | 230 В, 50 Гц |
| потребляемая мощность | 25 В-А |
| Условия эксплуатации: | |
| Условия эксплуатации |
Температура: 5°С ... 40°С; Относительная влажность: не более 85% |
| Условия хранения и транспортировки |
Температура: -20°С ... 60°С Влажность: не более 85% без выпадения конденсата |
| время непрерывной работы | 8 ч |
| Габаритные размеры: | 220×320×95 мм |
| Масса: | 3500 г |
