МЕГЕОН 15011 Осциллограф универсальный
МЕГЕОН 15011 Осциллограф универсальный

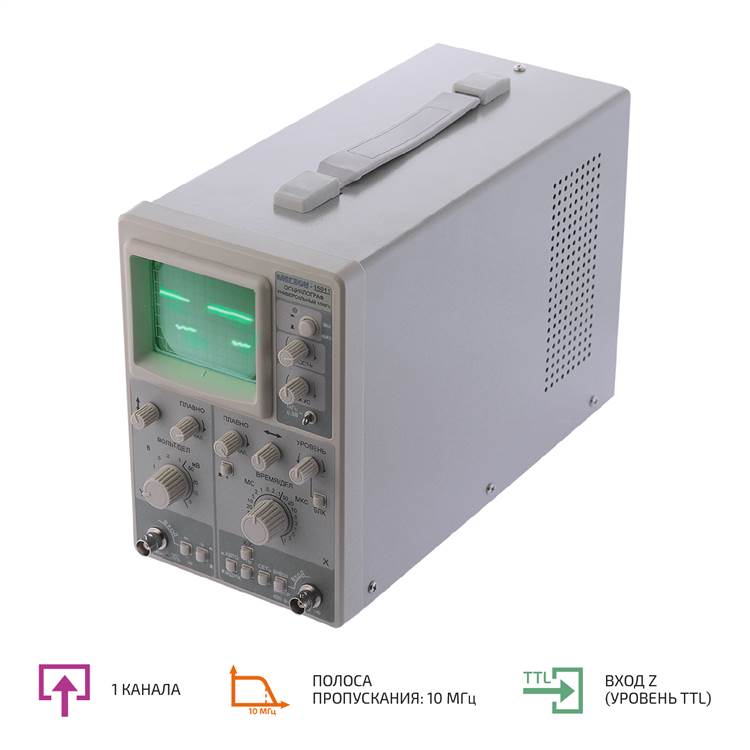

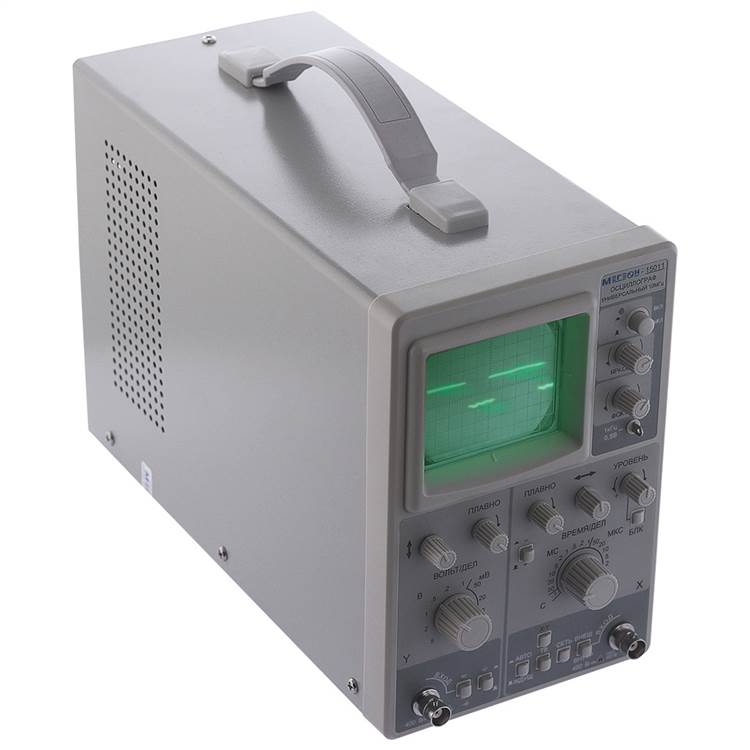

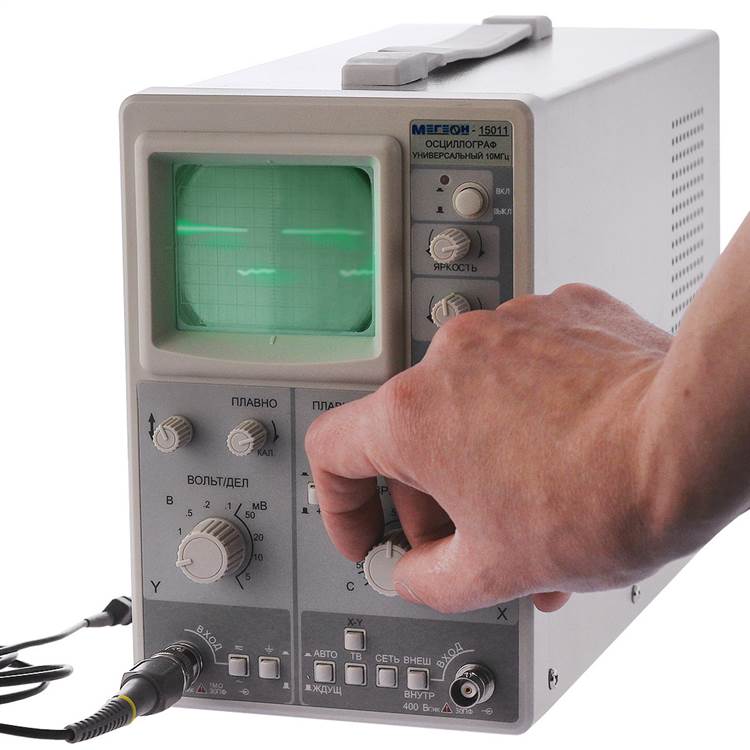

Стационарный осциллограф МЕГЕОН 15011 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф МЕГЕОН 15011 оснащен одним входным каналом и имеет ЭЛТ дисплей. Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях. Осциллограф может быть использован везде, где требуется контроль параметров электрических сигналов – в промышленных и научных лабораториях, ремонтных предприятиях, учебных заведениях, в радиолюбительской практике
Особенности:
-
Современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы
-
Широкая полоса пропускания и высокая чувствительность
-
Множество видов синхронизации
-
Выход сигнала «CH1» для дополнительного исследования
-
Вход Z для управления лучом (TTL)
-
Режим X-Y
-
Встроенный калибратор
Краткие характеристики:

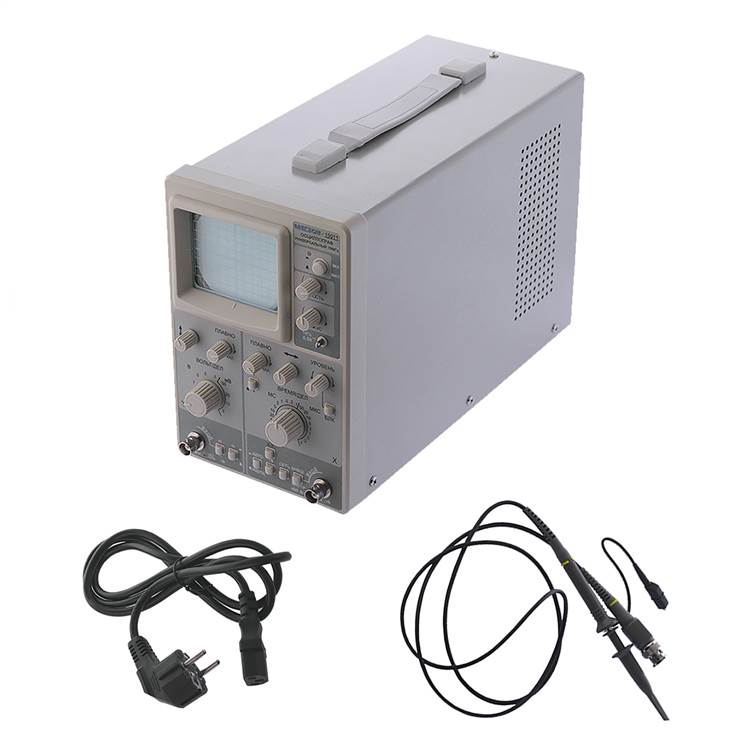

Комплект поставки:
-
1. Осциллограф универсальный МЕГЕОН 15011- 1шт.
-
2. Сетевой шнур – 1шт.
-
3. Пробник-делитель (1:1/1:10) – 1шт.
-
4. Руководство по эксплуатации – 1шт.
|
Параметр |
Значение |
|
Количество каналов |
1 |
|
Полоса пропускания |
(0 … 10) МГц |
|
Вертикальное отклонение: |
|
|
Коэффициент отклонения |
5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
|
с делителем 1:10 |
50 мВ/дел … 50 В/дел |
|
основная погрешность |
±5% |
|
основная погрешность с делителем 1:10 |
±7% |
|
Плавная регулировка коэффициента отклонения от калиброванного значения |
2,5 раза |
|
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе |
400 В |
|
Время нарастания переходной характеристики |
35 нс |
|
Входное активное сопротивление |
1 МОм |
|
с делителем 1:10 |
10 МОм |
|
Входная емкость |
25 пФ |
|
с делителем 1:10 |
20 пФ |
|
Горизонтальное отклонение: |
|
|
Коэффициент развертки |
0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
|
Плавная рагулировка коэффициента развертки от калиброванного значения |
2,5 раза |
|
Основная погрешность |
±5% |
|
Режим работы развертки |
автоколебательный, ждущий, блокировка уровня запуска |
|
Синхронизация: |
|
|
Диапазон частот |
20 Гц … 10 МГц |
|
Виды синхронизации |
от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
|
Амплитуда внешней синхронизации |
(0,3 … 1) В |
|
Нестабильность синхронизации |
0,1 дел |
|
Общие характеристики: |
|
|
Параметры калибратора |
форма выходного сигнала - меандр |
|
амплитуда |
0,5 В |
|
погрешность |
±2% |
|
частота |
1 кГц |
|
погрешность |
±2% |
|
Размер экрана ЭЛТ |
36×48 мм (6×8 делений) |
|
Ширина линии луча |
0,8 мм |
|
Электропитание: |
|
|
от сети переменного тока |
220 В, 50 Гц |
|
потребляемая мощность |
25 В-А |
|
Условия эксплуатации: |
|
|
Условия эксплуатации |
Температура: 5°С ... 40°С; Относительная влажность: не более 85% |
|
Условия хранения и транспортировки |
Температура: -20°С ... 60°С Влажность: не более 85% без выпадения конденсата |
|
время непрерывной работы |
8 ч |
|
Габаритные размеры: |
130 × 240 × 290 мм |
|
Масса: |
3500 г |
