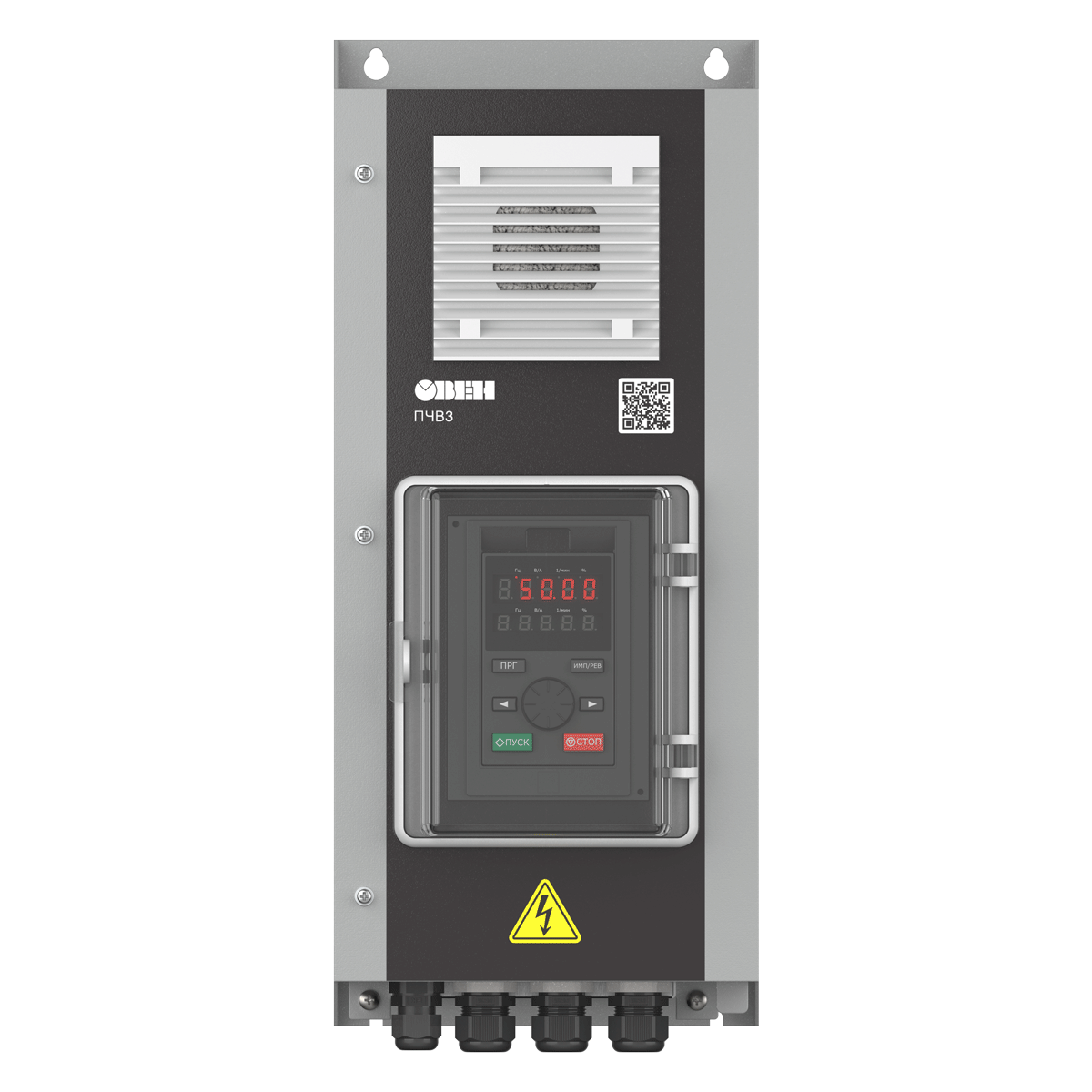

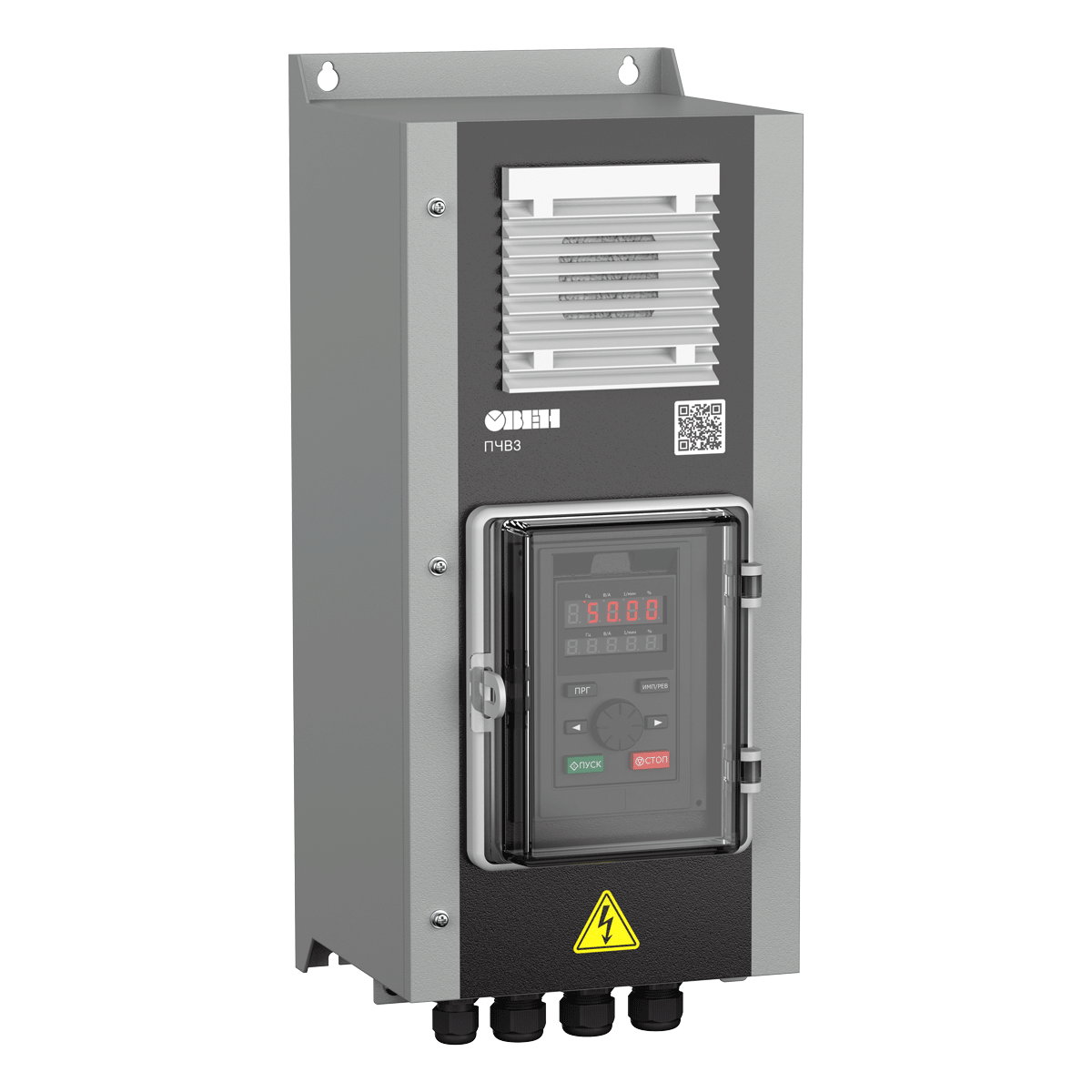

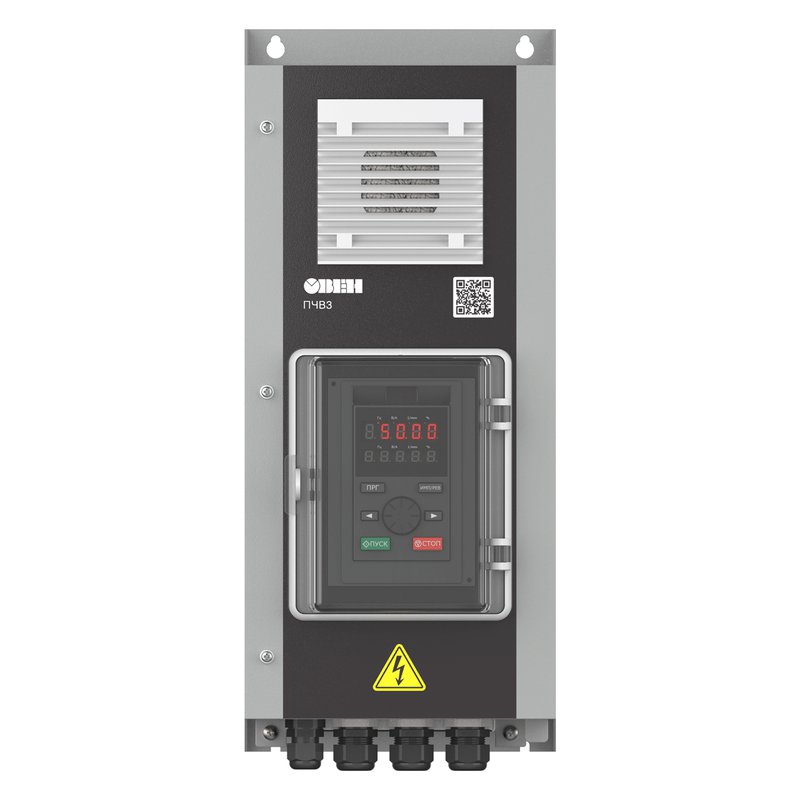

ПЧВ3-315К-В-54 преобразователь частоты

Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 27 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 450 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.

Основные особенности преобразователя

Самые компактные ПЧ в своем классе.

Расширенное климатическое исполнение до 50 °С.

Монтаж «стенка к стенке» без зазоров.

Встроенная лицевая панель оператора.

Быстросъёмный вентилятор охлаждения.

Повышенный гарантийный срок.

Удобная интеграция в современные системы управления и диспетчеризации.

Дополнительные платы расширения:

для работы с энкодерами (5 В/12 В);

для работы с резольверами;

для работы по протоколу PROFIBUS;

для работы по протоколу PROFINET;

для работы по протоколу CANopen;

для работы по протоколу EtherCAT;

для работы по протоколу Modbus TCP;

для расширения входов/выходов.

Основные функции преобразователя частоты

Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем

Автоматическая адаптация двигателя без вращения.

Автоматическая оптимизация энергопотребления.

Компенсация нагрузки и скольжения.

Возможность динамического торможения, в том числе с применением тормозных резисторов.

Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).

Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.

Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.

Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:

Контроль напряжения сети/цепи АД.

Перегрузка/перегрев ПЧВ/АД.

Изоляция/пробой ПЧВ/АД.

Защита от обрыва фазы питания/фазного провода двигателя;

Основные параметры

Питание 3×380 В (0,75…450 кВт).

Выходная частота до 299 Гц.

Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).

Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).

Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.

Технические характеристики

Параметр	Значение
Питающая сеть	3×380 В (0,75…450 кВт)
Выходное напряжение	3×380 В (0,75…450 кВт)
Выходная частота	0…299 Гц
Режим управления	U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью
Перегрузочная способность	120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд
Пусковой момент	Векторное управление без о/с: 150 % от 0,25 Гц Векторное управление с о/с: 200 % от 0 Гц
Локальная панель оператора	Настройка, монитор параметров, отображение кода ошибки
Интерфейс	RS-485 Опционально: Ethernet, CAN
Протокол	Modbus RTU Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS
Цифровые входы	5 (сух. контакт )
Аналоговые входы	2 (0/4…20 мА и 0…10 В)
Цифровые выходы	1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC); 1 транзисторных (=24 В, 50 мА)
Аналоговые выходы	1 (0…10В, 0/4…20 мА)
Встроенные регуляторы	ПИД-регулятор Встроенный ПЛК (программный автомат)
Класс защиты корпуса	IP20 / IP54
Диапазон рабочих температур	-10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик
Температура при хранении и транспортировке	-30...+60 °C
Длина моторного кабеля (без внешнего дросселя)	<100 м
