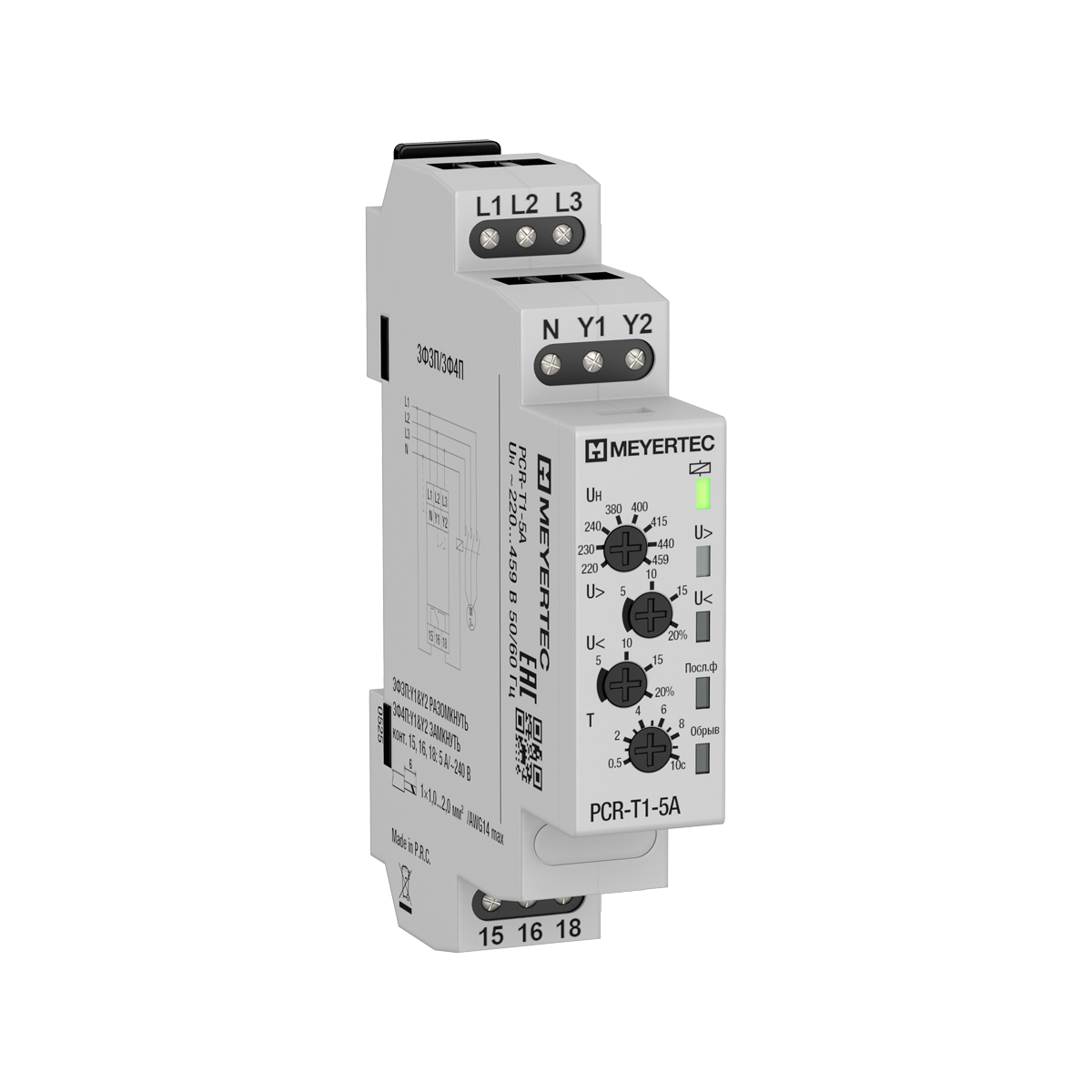

PCR-T1-5A реле контроля фаз MEYERTEC
PCR-T1-5A реле контроля фаз MEYERTEC
Модульное реле контроля фаз предназначено для надёжного контроля параметров трёхфазной сети до 1000 В.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Устройство отслеживает обрыв, перекос и чередование фаз, наличие нейтрали, а также уровни перенапряжения и провала напряжения с заданной выдержкой времени срабатывания. При выявлении отклонений реле автоматически отключает нагрузку, предотвращая повреждение оборудования.
Применяется для защиты трехфазных электродвигателей и другого промышленного электрооборудования, снижает риски аварий и сокращает расходы на ремонт.
Универсальное подключение
Одна модель реле подходит для 3- и 4-проводных сетей, упрощая подбор и монтаж.
Отдельная индикация аварий
Каждый тип аварии отображается отдельным светодиодом — для быстрой диагностики.
Выдержка времени срабатывания
Защищает от кратковременных помех и ложных срабатываний за счёт заданной задержки.
Контроль обрыва нейтрали
Обеспечивает дополнительную защиту при обрыве нулевого проводника.
Компактный корпус
Экономит место в шкафу управления — удобно для модернизации и нового монтажа.
Технические характеристики
|
Питание |
||
| PCR-T1-5A | PCR-T2-8A | |
| Выходные параметры | ||
| Количество (тип) контактных групп реле | 1 (SPDT) | 2 (SPDT) |
| Нагрузочная способность выходных контактов реле | 5 А / ~240 В | 8 А / ~240 В |
| Входные параметры | ||
| Номинальные значения линейных напряжений трехфазной сети (Uн)* | 220, 230, 240, 380, 400, 415, 440, 459 В | 220, 230, 240, 380, 400, 415, 440, 459 В |
| Диапазон фазных напряжений | 127...254 В | 127...254 В |
| Частота питающей сети | 47...63 Гц | 47...63 Гц |
| Потребляемая мощность, не более | 3 Вт | 3 Вт |
|
Безопасность и ЭМС |
||
| Категория перенапряжения по ГОСТ IEC 61204-7 | III | |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
| Электрическая прочность изоляции между цепями питания и контактами реле | 2000 В | |
|
Условия эксплуатации |
||
| Рабочий диапазон температур окружающей среды | –20...+55 °С | |
| Атмосферное давление | 84...106,7 кПа | |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |
