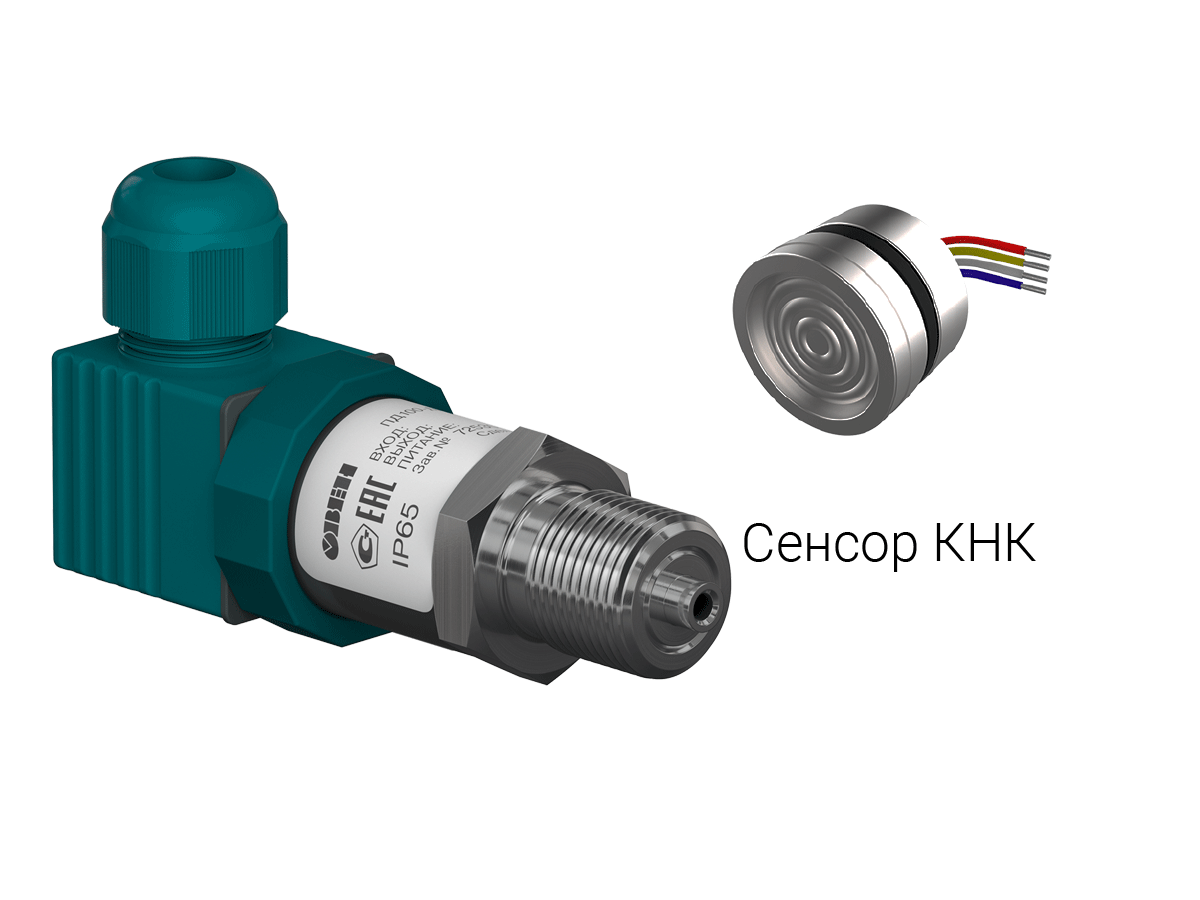

ПД100-ДИ60,0-171-1,0 модель 1х1 датчик преобразователь избыточного давления измерительный для объектов ЖКХ

Преобразователь избыточного давления ПД100 предназначен для насосных станций водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов и котельных, маслостанций и других вспомогательных и основных производств, где требуется точность и стабильность характеристик.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Широкий диапазон измеряемого давления.

Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.

Устойчивость к гидроударам.

Стабильное значение "ноля" преобразователя.

Датчик внесен в Государственный реестр средств измерения.

Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,016 до 100 МПа.

Тип измеряемого давления – избыточное (ДИ).

Диапазон температур измеряемой среды: –40…+125 °С.

Класс точности – 0,5 %; 1,0 %.

Межповерочный интервал - 2 года.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Основная приведенная погрешность	0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды	-40… +125 °С
Напряжение питания	12…36 В постоянного тока (номинальное значение 24 В)
Сопротивление нагрузки	0… 1800 Ом
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения давления	M20×1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852)
Тип электрического соединителя	EN175301-803 форма А (DIN 43650-A)
Габаритный размер (по высоте)	не более 115 мм
Перегрузочная способность	- от 0,016 до 16 МПа – не менее 200 % от ВПИ - от 25 до 100 МПа – не менее 150 % от ВПИ
Предельное давление перегрузки	не более 600 % при ВПИ до 35 кПа и не более 500 % при ВПИ выше 35 кПа
